在当今无数智能设备的核心，常常跃动着来自同一家公司的芯片。全球每三部手机中，就有一部依赖于它的技术。联发科技，这个名字或许并不总出现在聚光灯下，却是全球领先的半导体与芯片设计公司，位居全球前十大IC设计公司第五位，支撑着众多我们熟悉的品牌与产品。

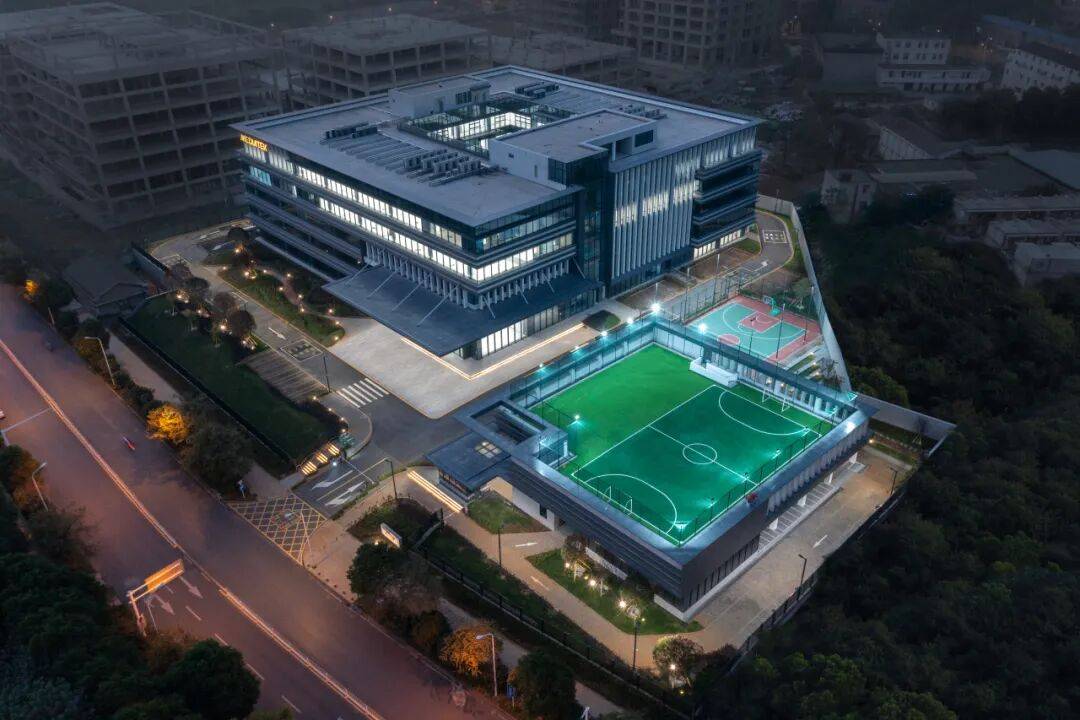

在武汉光谷的金融港，联发科技落下了一枚特别的“棋子”——联发科技武汉研发中心。这片建筑群占地面积15,140平方米，总建筑面积约41,565平方米，由地下一层、地上五层的研发主楼与停车楼共同组成。

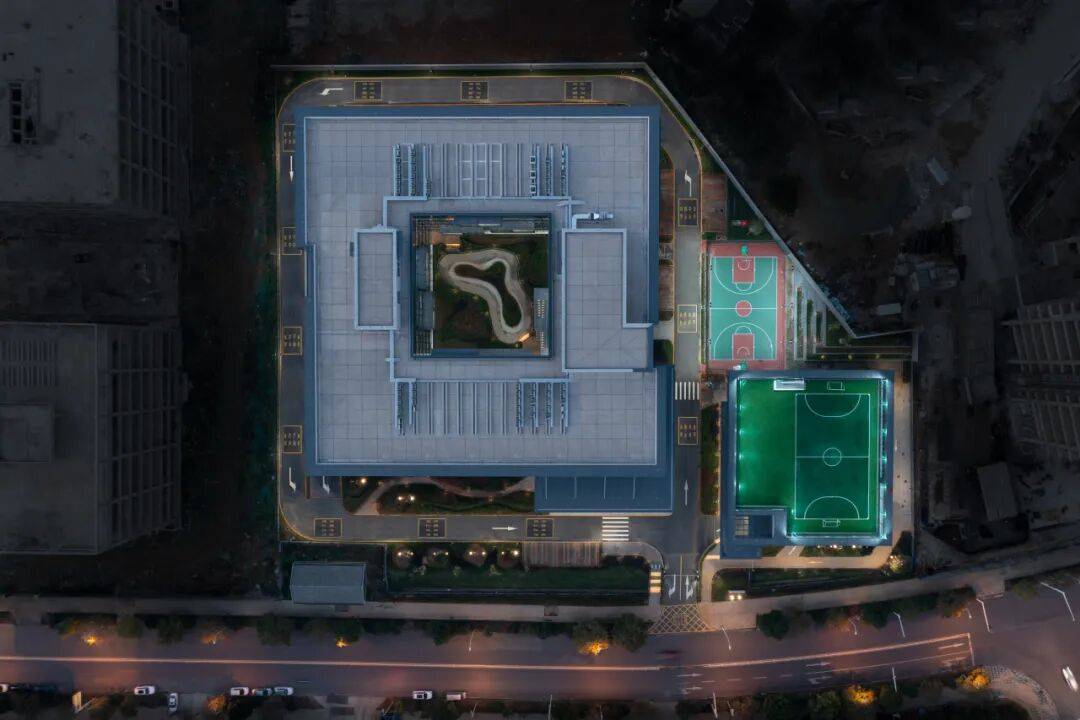

建筑出自JJP潘冀联合建筑师事务所之手。方案以绿色“芯片”能量为理念，采用回字形围合布局，中央敞开一座露天中庭。它仿佛处理器的心脏，向四周输送着无形的能量，激发着穿梭其中的人们的思考与对话。

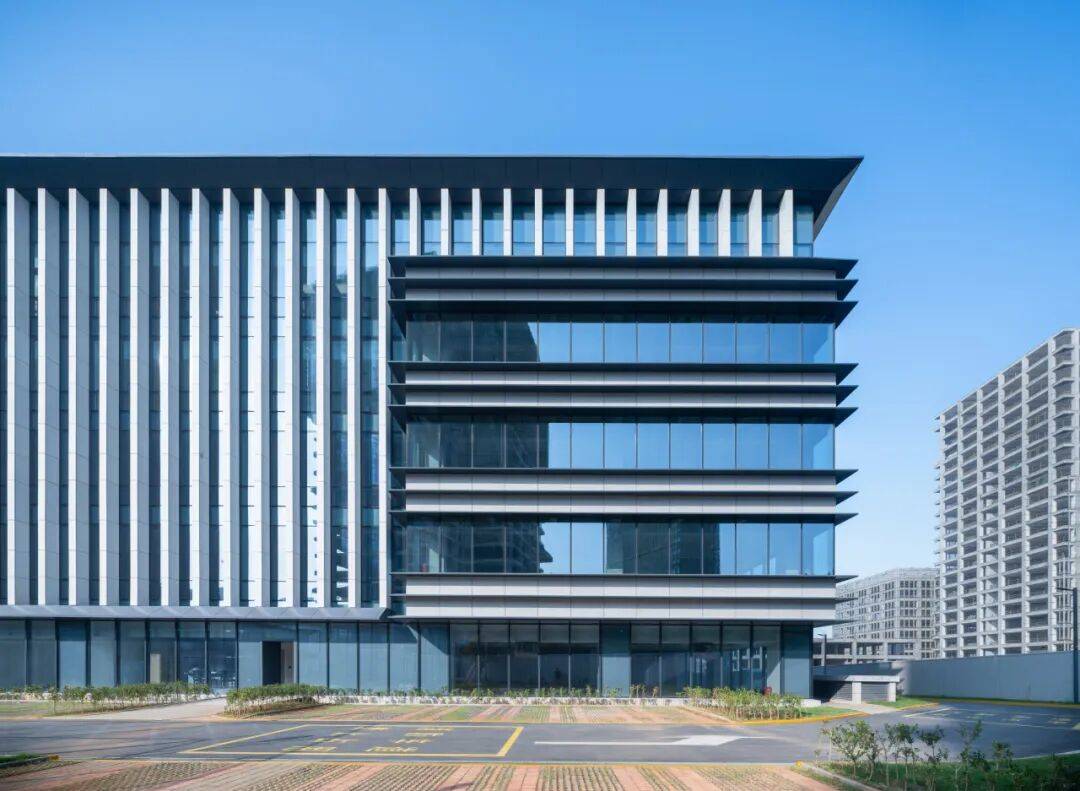

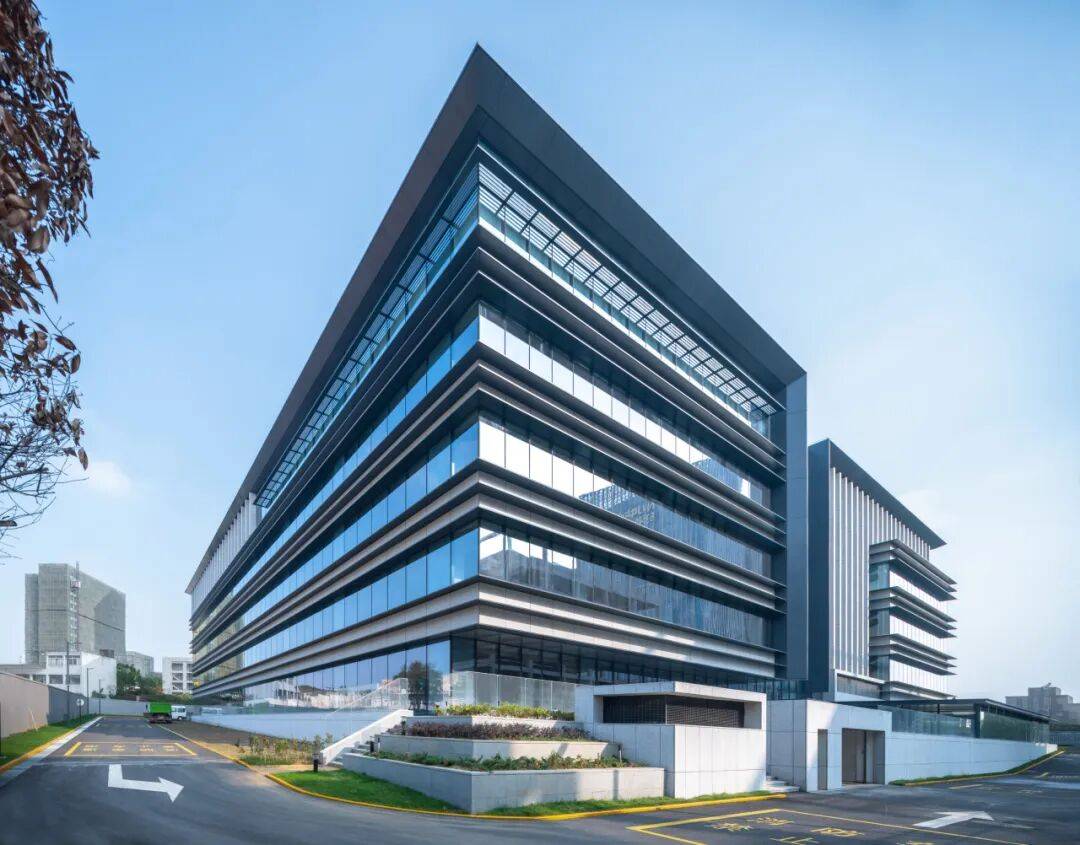

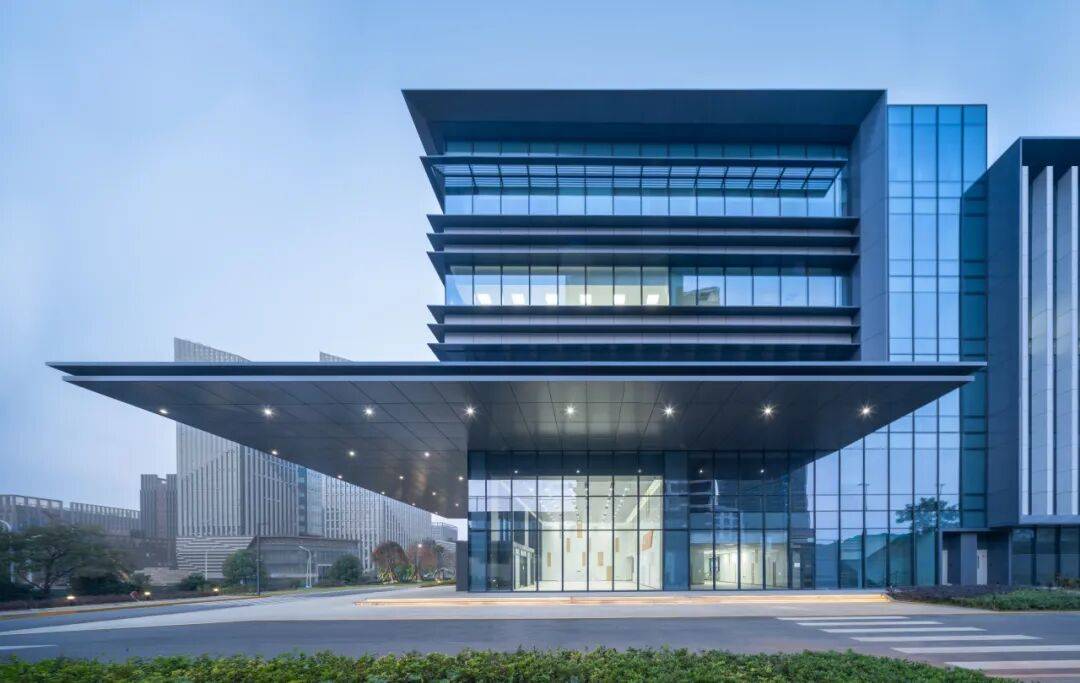

走近建筑，外立面的语言独具匠心。不同朝向搭配了不同的遮阳构件——南面横向板条舒展，东西两侧则增加了纵向元素。这些纵横交错的设计，宛如芯片表面精密的电路，不仅形成了富有辨识度的建筑表情，也巧妙回应了企业自身的产品脉络。

在这里，高效严谨的研发氛围与自然松弛的环境并非对立。建筑师用流动的线条勾勒景观，借助起伏的草坡、下凹的绿地和透水地面，营造出柔和的地景。

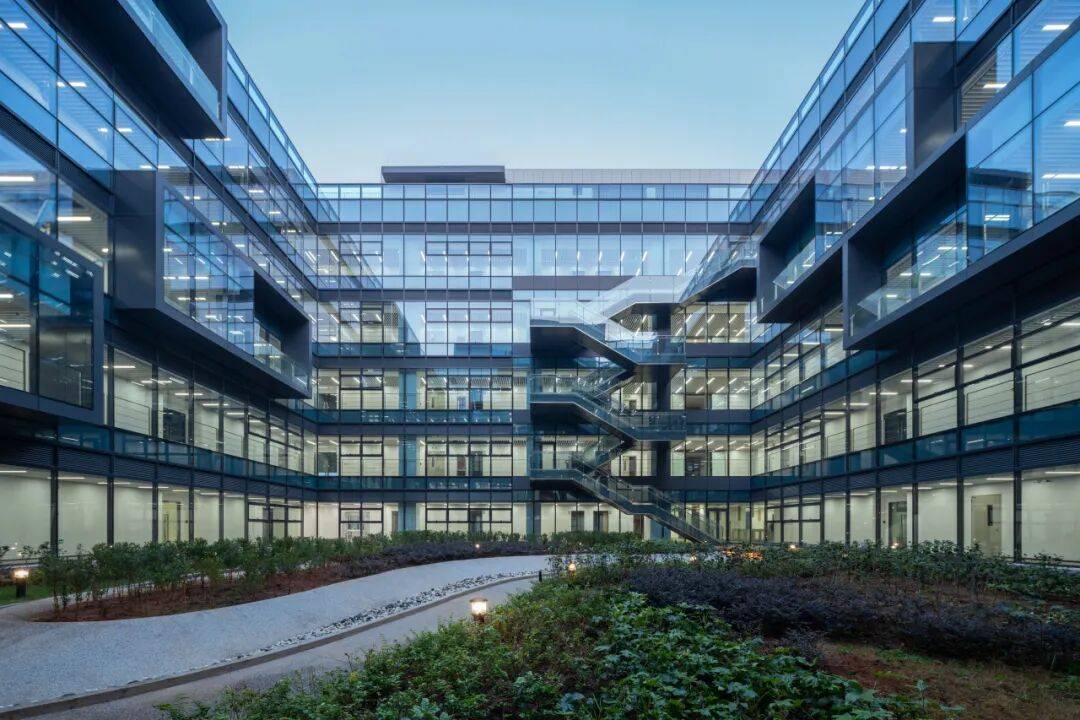

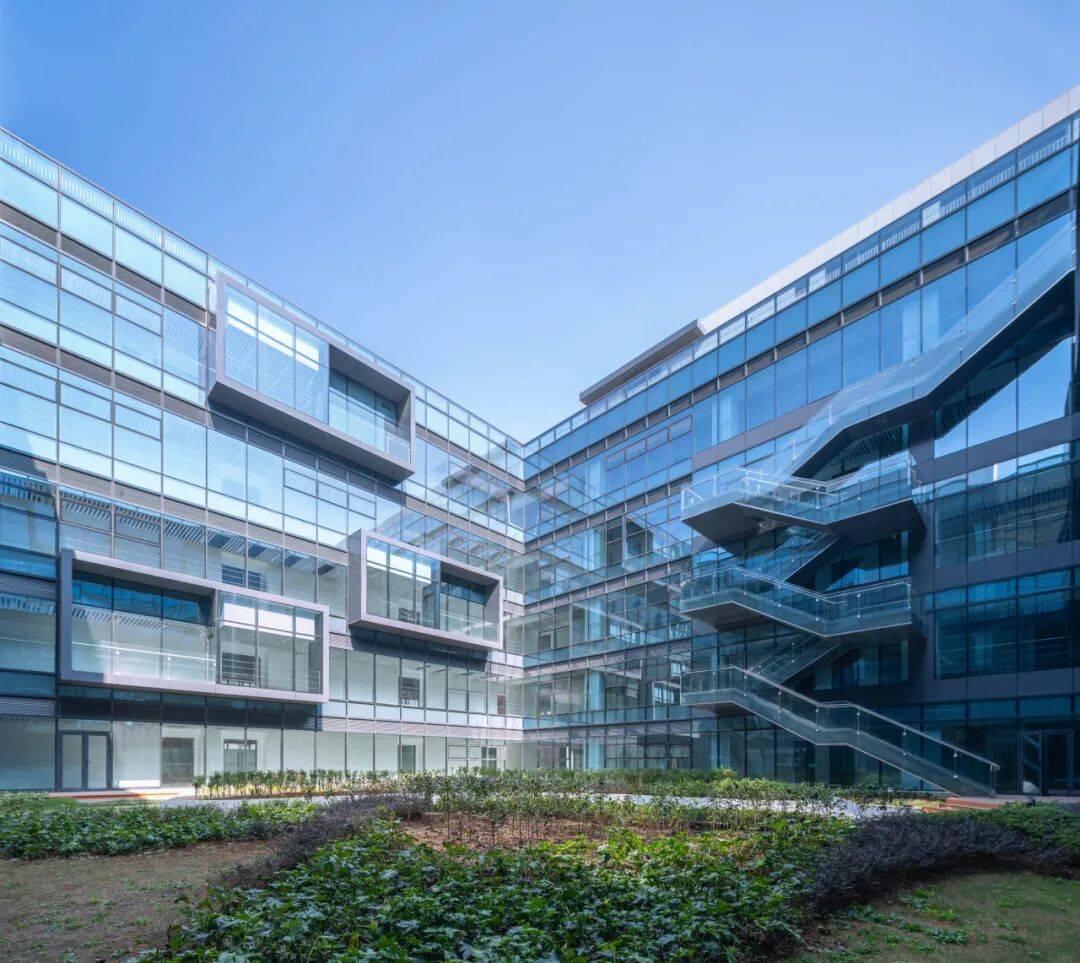

随着四季更迭而变换色彩的植物，让园区自成一个小小的生态系统。阳光透过精心设计的遮阳格栅洒下，人们在平台、连廊与户外楼梯间相遇，室内外的界限变得模糊。

最终，这片园区不止是一座办公场所，它从人的感知出发，将地形、光影、绿意与建筑融为一体，让科技研发的节奏与自然生活的惬意并行不悖。它像一枚植入大地的芯片，默默运转，连接着产业、环境与未来。
