MOS管源极（Source）与漏极（Drain）的区分是电路设计与维修的基础技能，可通过外观标识、电路符号、万用表测量三种方法实现。由于N沟道与P沟道MOS的极性相反，所有操作前必须先明确器件类型，否则判断逻辑完全反转。

一、基本概念与定义

源极（S）：电流的源头，连接沟道的起始端。在N-MOS中，源极是电子的源头；在P-MOS中，源极是空穴的源头。漏极（D）：电流的漏出端，连接沟道的末端。在N-MOS中，漏极收集电子；在P-MOS中，漏极收集空穴。

核心记忆法则：

• N-MOS：源极电位低（通常接地），漏极电位高（接正电源）
• P-MOS：源极电位高（接正电源），漏极电位低（接负载）

二、外观与封装识别

1. 引脚排列标准

绝大多数TO-220、TO-247、D2PAK封装MOS管遵循 G-D-S 顺序（栅极-漏极-源极），面朝器件正面（有字一面），从左至右依次为G、D、S。但必须查数据手册确认，少数器件（如IRF3205）为G-S-D排列。

2. 散热片关联

漏极（D）通常与散热片或金属背板电气连接。TO-220封装的金属散热片即为漏极，这是快速识别的最可靠外观特征。若PCB上MOS管散热片连接高电压或大电流走线，可判定该引脚为漏极。

3. 丝印标识

器件表面丝印通常标注引脚功能：

• G或Gate：栅极
• D或Drain：漏极
• S或Source：源极

若丝印模糊，可通过型号反查：在AllDatasheet或厂商官网输入型号，获取引脚图。

三、万用表测量法（最可靠）

1. 体二极管极性测试

MOS管内部寄生体二极管是区分源漏的物理标识：

N-MOS测试：万用表调至二极管档

• 红表笔接源极（S），黑表笔接漏极（D），应显示0.4-0.8V（体二极管正向压降）
• 表笔反接（红D黑S），应显示OL（超量程），反向截止

P-MOS测试：极性相反

• 红表笔接漏极（D），黑表笔接源极（S），显示0.4-0.8V
• 反接显示OL

判定逻辑：找到能测出0.4-0.8V压降的红表笔所接引脚，即为源极（N-MOS）或漏极（P-MOS）。

2. 导通状态验证

在确认体二极管极性后，施加栅极驱动电压：

• N-MOS：栅极加正电压（如5V），漏源电阻应从无穷大骤降至毫欧级（<1Ω）
• P-MOS：栅极加负电压（如-5V），漏源电阻同样骤降

若驱动后电阻无变化，说明MOS已损坏或极性识别错误。

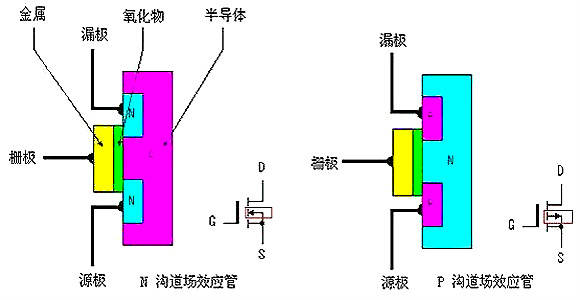

四、电路符号识别法

电路图中MOS管符号明确标识：

• 箭头朝向：体二极管箭头从源极指向漏极（N-MOS），或从漏极指向源极（P-MOS）
• 引线位置：源极引线通常较短，靠近衬底；漏极引线较长，连接沟道末端

快速记忆：符号中箭头尾端为源极，箭头尖端为漏极。

五、实际电路中的判断技巧

1. 功率回路追踪

在开关电源或电机驱动板中：

• 漏极连接高压或大电流走线（如Vbus、电机绕组）
• 源极连接GND或功率地，走线粗且短

通过追踪PCB铜箔走向，可快速判定漏极。

2. 驱动电路关联

栅极驱动信号线细且与PWM控制器相连。驱动输出端通常通过10-100Ω电阻连接栅极，而源极直接接地或功率地。

3. 检流电阻位置

若电路采用源极检流，检流电阻一端必接源极，另一端接地。由此反向追溯可定位源极。

六、常见误区与陷阱

误区1：认为源漏可互换MOS管源漏不可互换，因为：

• 源极连接衬底（体效应），漏极与衬底隔离
• 体二极管方向固定，互换后二极管反向导通，失去开关功能

误区2：仅凭外观判断TO-92/TO-252等小封装可能无散热片，需结合引脚定义和测量确认。

误区3：忽略器件类型N-MOS与P-MOS的源漏极性相反，测量前必须先明确沟道类型，否则判断错误。

七、快速判定检查清单

✅ 查引脚排列：TO-220/247封装，面朝正面左→右为G-D-S✅ 看散热片：金属散热片连接漏极✅ 测体二极管：N-MOS红S黑D显0.4-0.8V，该红表笔为源极✅ 加栅压验证：驱导通后漏源电阻<1Ω✅ 追踪电路：漏极接高压，源极接地✅ 确认型号：丝印模糊时反查数据手册

一句话总结：MOS管源漏区分最可靠方法是测体二极管+看散热片。N-MOS红表笔接源极测得0.4-0.8V，P-MOS红表笔接漏极测得0.4-0.8V，散热片必为漏极
