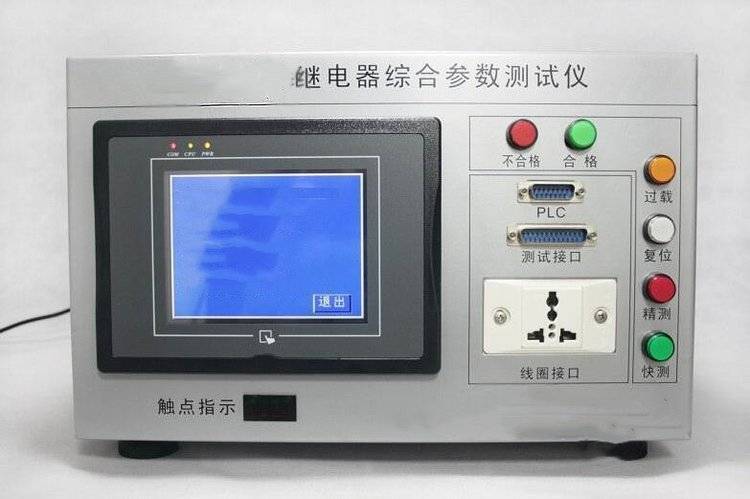

武汉奇绩电子科技有限公司专业生产QJ360 继电器综合参数测试仪 。

技术参数

1.1线圈电阻测试：

测试条件：10.0Ω～409.4Ω时

409Ω～4094Ω时分辨率：0.1Ω

测量误差：±1％±0.5Ω；分辨率：1Ω

测量误差：±1％；20400Ω～50000Ω时分辨率：

15Ω测量误差: ±1％；1.2额定电流测试：测量误差：±1％

交流：共分5档0～35V档：大测量电流750 mA；0～70V档：大测量电流750 mA；0～140V档：大测量电流375 mA；0～280V档：大测量电流187.5 mA；0～420V档：大测量电流112.5 mA；直流：共分3档0～35V档：大测量电流1000 mA；0～120V档：大测量电流400 mA；0～280V档：大测量电流200 mA；

1.3接触电阻测试：

测试组数：多四组转换继电器测试条件：开路电压：6V DC、24V DC两档（电压误差：±5％）闭路电流：100mA、1A两档（电流误差：±1％）；测量范围：0～500mΩ分辨率：0.5mΩ；.4吸合/释放电压：测量误差：±1％±0.02V，纹波系数≤1％交流：共分5档0～35V档：输出电流≥750mA，分辨率：0.01V；0～70V档：输出电流≥700mA，分辨率：0.01V；0～140V档：输出电流≥350mA，分辨率：0.05V；0～280V档：输出电流≥180mA，分辨率：0.1V；0～420V档：输出电流≥120mA，分辨率：0.1V；电压调整率：0～35V档≤3%、其它≤2% 直流：共分4档0～35V档：输出电流≥700mA，分辨率：0.01V；0～120V档：输出电流≥420mA，分辨率：0.05V；0～280V档：输出电流≥210mA，分辨率：0.1V；电压调整率：0～35V档≤2%，其它≤1%；

1.5吸合/释放时间：测试范围：0～60ms

1.6吸合回跳/释放回跳时间：测试范围：0～60ms

1.7同步时间：测试范围：0～10ms

1.8同步电压：测试范围：0～2%额定电压1.9磁路闭合检测：直流继电器

1.10行程测试：直流继电器测试范围：△T 0～501.11环境温度：测量范围：5～40℃测量误差：±1℃；

1.12参数设置容量：0～255，共256种；1.13显示方式：彩色触摸屏全屏显示；1.14合格/不合格信号输出方式：触点输出，1路合格信号，1路

不合格信号；

1.15带RS232通信接口，可连接PC机，可将测试结果送PC机显示、储存、统计、打印，也可通过PC机进行参数设置；

1.16体积：W 380mm × H 240mm × D 420mm；1.17重量：32kg
