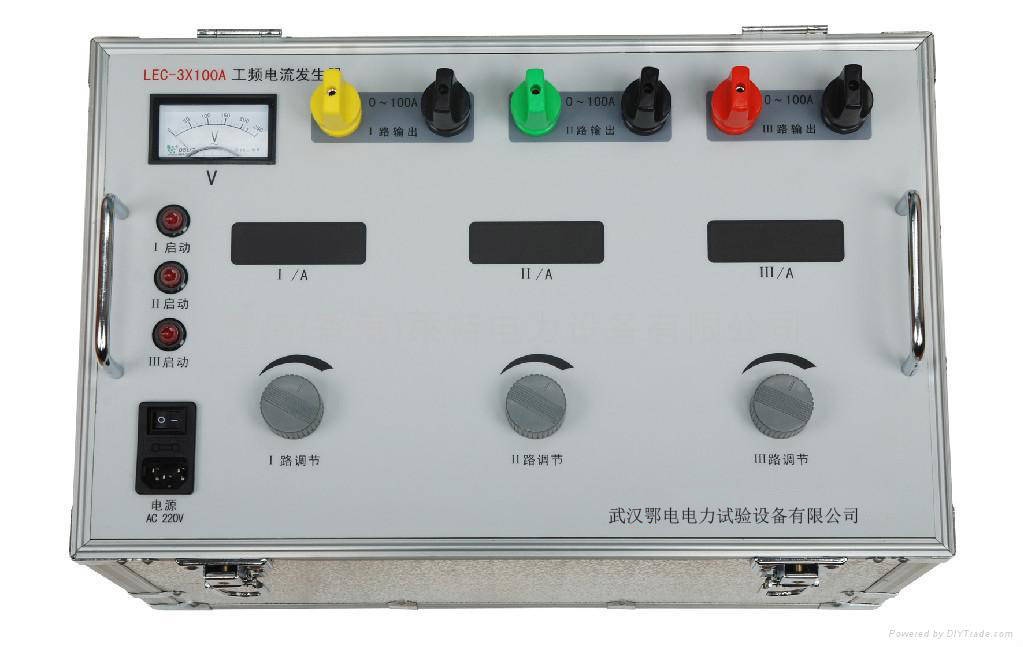

一、产品介绍

三相大电流发生器是专为电力部门及工矿企业设计的高精度电气设备试验设备，适用于开关、电流互感器等电器的电流负载试验及升温试验。产品采用分体/整体式结构（根据体积、重量灵活选择），具备以下核心优势：

无极调流：输出电流连续可调，满足多场景试验需求。

平稳可靠：电流上升均匀，负荷变化范围大，工作稳定性高。

操作安全：全流程保护机制，确保人员与设备安全。

灵活适用：可作为工矿企业升流或温升试验的标准电流源设备。

二、主要技术参数

三相总容量：15KVA

输入电源：三相四线380V

输入电流：18.5A

输出开口电压：0～6V（相电压可调）

输出电流：0～1000A（连续可调）

主回路连接方式：星形连接（Y型）

输出精度：0.5级（符合国际高精度标准）

电流分辨率：1A（精细调节，满足微小电流变化需求）

结构形式：分体式/整体式（一体式时操作台与升流变压器合并）

三、工作原理

电源输入与调节：

设备接入三相四线380V电源后，通过三相12KVA接触式调压器初步调节电压。

配合三个0.5KVA微调调压器及微调变压器，实现输出电流的精细无极调整。

信号显示与控制：

铝合金面板集成3块1000A数显表头，实时显示三相电流值。

主令电器元件（如断路器、钥匙开关、按钮）组成控制逻辑，确保操作安全。

输出特性：

输出电流通过星形连接（Y型）分配，三相平衡度高，适用于对称/非对称负载试验。

四、使用方法

1. 接线与接地

按背板接线图连接线路，确保操作台及设备接地良好（接地电阻≤4Ω）。

2. 通电初始化

接通电源，闭合断路器，仪表点亮；打开钥匙开关，电源指示灯（绿色）与停止指示灯（红色）亮起。

将所有调压器旋至零位，零位指示灯（黄色）亮后，按“启动”按钮，启动指示灯（绿色）亮，停止指示灯熄灭，设备进入待升流状态。

3. 电流调节

粗调：顺时针旋转三相调压器，将任一相电流升至目标值附近。

微调：若其他相电流不足，调节对应相的微调调压器，使三相电流均达到目标值（误差≤±1A）。

4. 异常处理

试验中如出现异常（如异响、过热、电流波动），立即按“停止”按钮切断电源，排查故障后重启。

5. 试验结束

将所有调压器归零，按“停止”按钮断电；切断工作电源后，方可拆除试验接线，确保安全。

五、核心优势总结

高精度与稳定性：0.5级精度+1A分辨率，满足严苛试验标准。

安全防护：零位启动、过流保护、接地监测三重防护机制。

操作便捷：数显表头直观显示，粗调+微调双模式快速定位目标电流。

灵活适配：分体/整体式结构，适应不同试验场地需求。

六、应用场景

电力设备检测：断路器、接触器、电缆的载流能力测试。

温升试验：电器设备长时间大电流下的发热性能验证。

科研与教学：高校、研究所的电气试验教学与研发测试。

以高精度、高安全、易操作为核心，为电力行业提供可靠的试验解决方案，是工矿企业电气设备检测的首选工具。
