一、核心功能定位

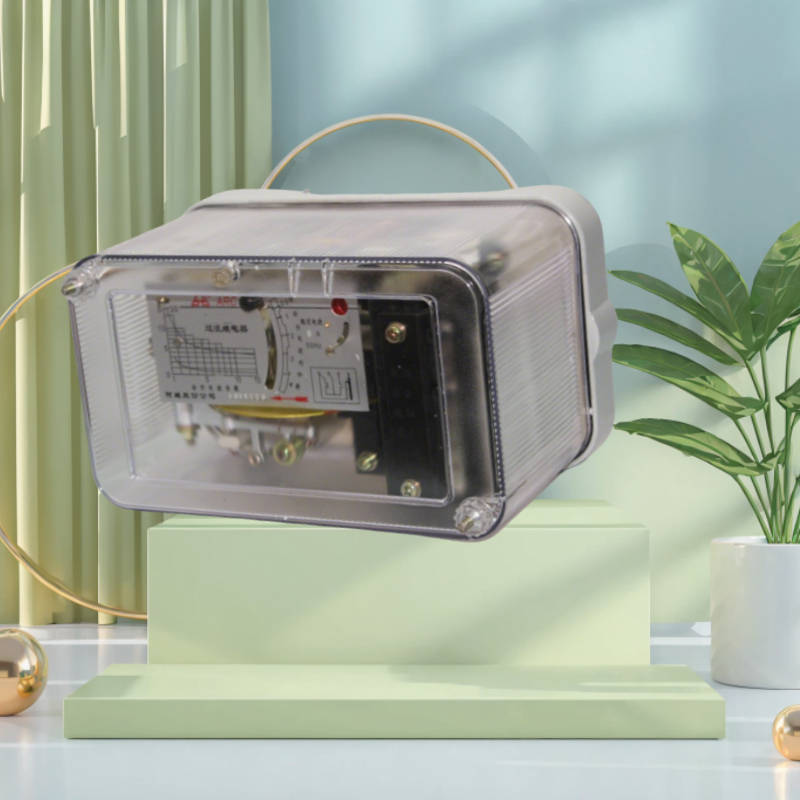

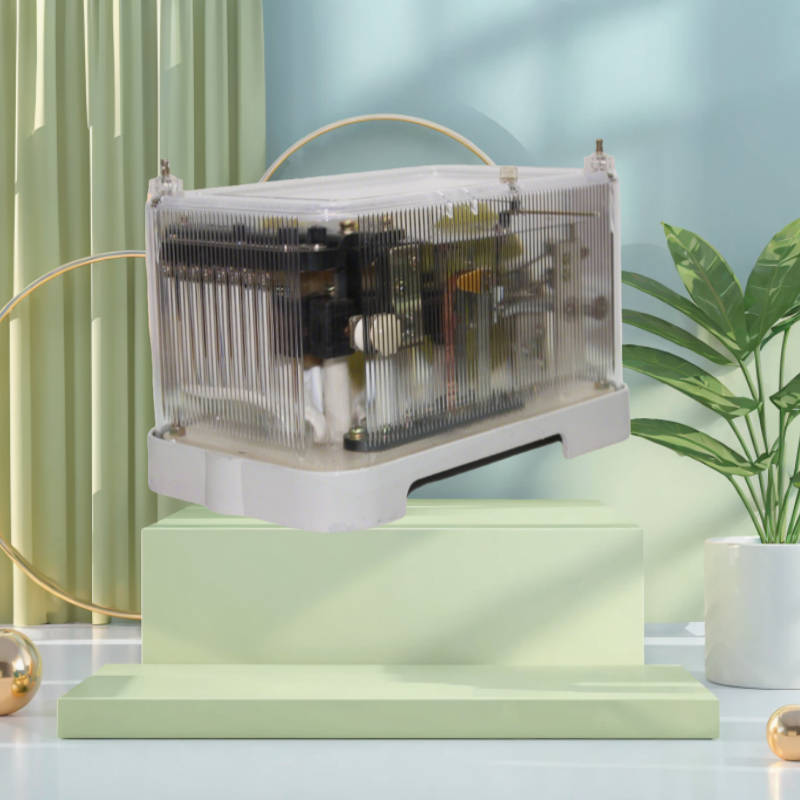

GL-13E/5 是一款电磁式过流继电器，主要用于监测电路中的电流变化。当电流超过预设值时，继电器触发动作机构，通过触点闭合或断开实现以下功能：

过流保护：迅速切断电路，防止设备因过载或短路损坏。

信号指示：提供动作信号，便于运维人员定位故障点。

联锁控制：与PLC、传感器等设备配合，构建自动化控制系统。

二、技术参数

额定电流：通常为5A，适用于中小电流负载场景。

整定范围：支持多档位调节（如0.5A~50A）。

动作特性：

定时限：动作时间固定（如0.1s~10s可选），与电流大小无关，适用于短路保护。

反时限：动作时间随电流增大而缩短（符合IEC 60255标准），更贴近实际故障情况，适用于电机堵转保护。

功率消耗：≤15VA，节能设计降低系统负担。

触点形式：1组常开（NO）+1组常闭（NC）触点。

触点容量：

直流回路：电压≤250V时，可接通5A电流，断开τ=5ms、50W的直流感性负载。

交流回路：电压≤250V时，可断开功率因数cosφ=0.4、250VA的交流负载。

机械寿命：≥1000万次（无负载条件下），电气寿命≥10万次（额定负载下）。

安装方式：支持板前接线或35mm标准导轨安装，便于集成到控制柜中。

防护等级：IP20（基本防护）或IP40（防尘），适应恶劣工业环境。

工作温度：-25℃~+70℃，湿度≤85%RH（无凝露），适用于高温、高湿场景。
