之前充电头网已拆解了努比亚糖果移动电源10000mAh的版本，这次带来的是20000mAh的版本，跟上一个版本相比，这个版本在容量变为上一代双倍的基础上，自带线也进行了升级，出行更加方便，同时除自带线外还额外搭载了1个USB-C接口，支持45W双向快充，兼容主流快充协议，同时支持33W UFCS融合快充，自带数显屏幕方便规划电量。

接下来充电头网将带来这款充电宝的详细拆解。

努比亚糖果移动电源20000mAh开箱

那么首先从开箱环节开始看起。

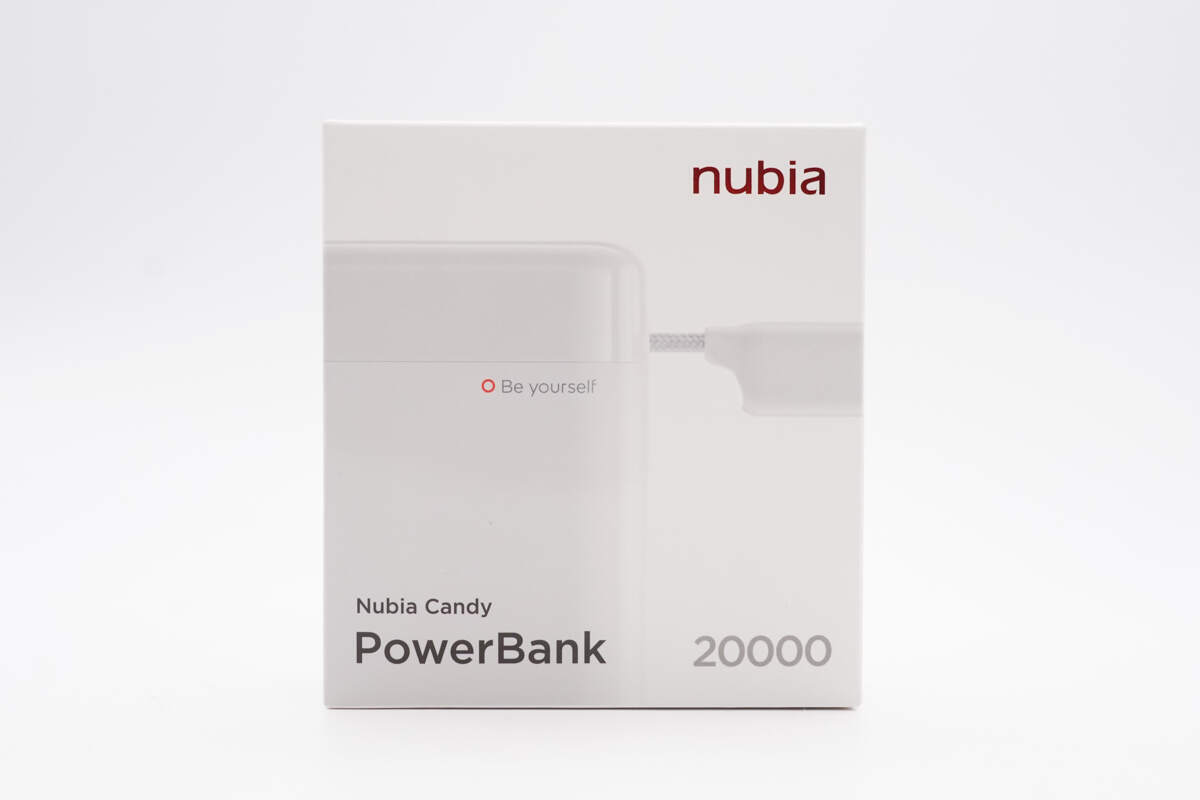

在外包装上延续了糖果系列的设计语言，正面可见移动电源缩略图，右上角为“nubia”品牌LOGO，下方为产品名称以及20000mAh容量标识。

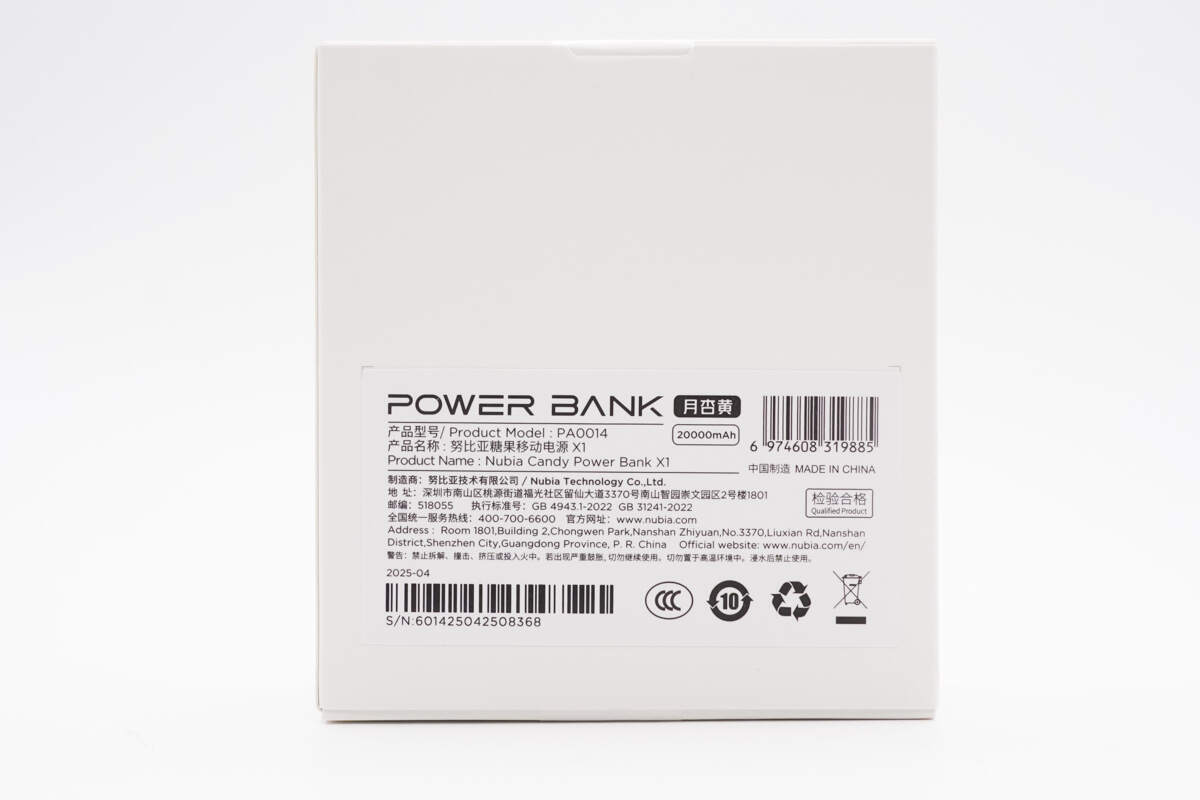

背面为产品参数铭文以及条形码贴纸，详细信息到实物部分再详细介绍。

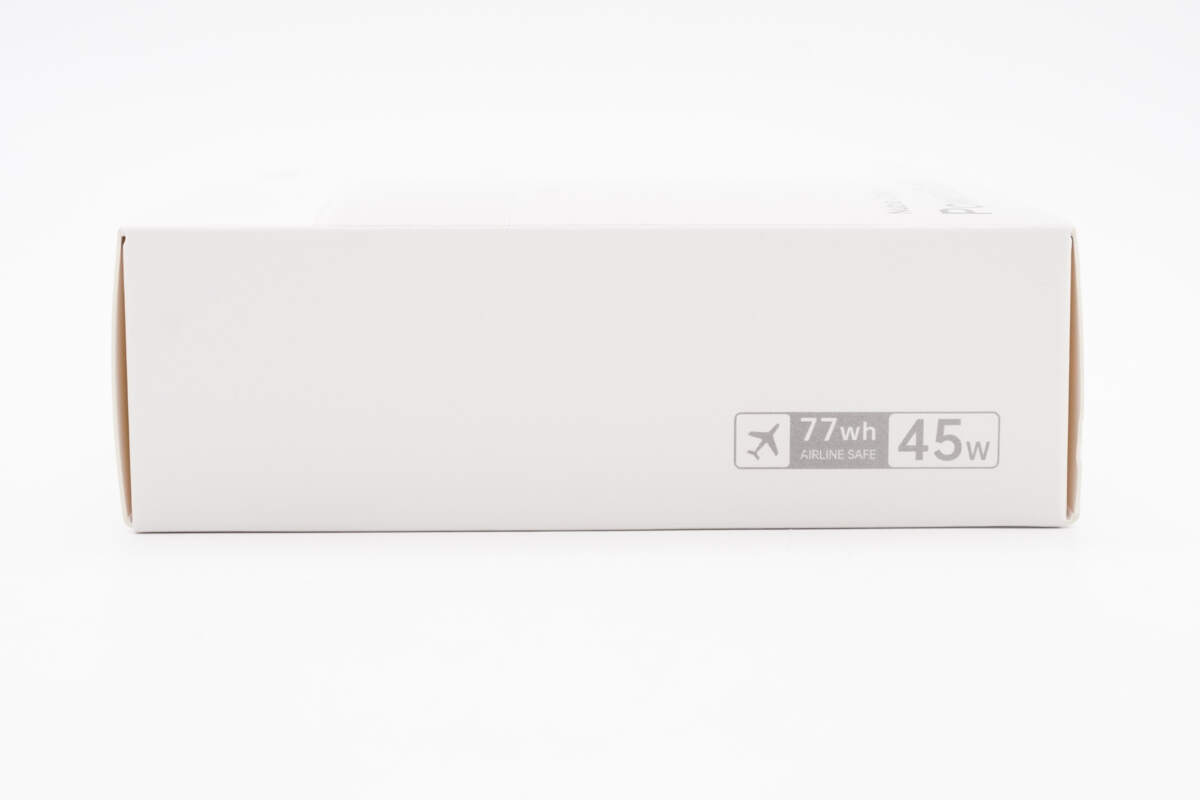

侧面拥有77Wh容量、45W充电功率、可上飞机标识。

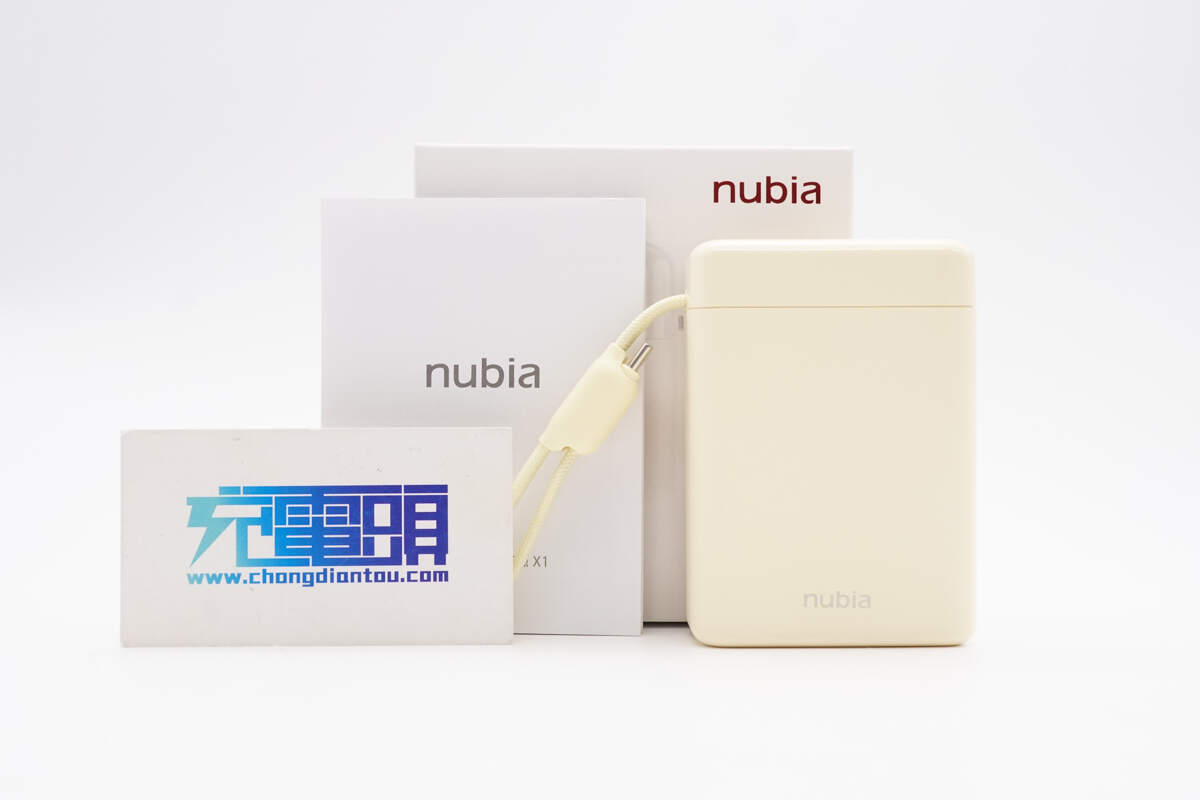

取出包装内所有物品，除移动电源本体外，另附有产品指南。跟10000mAh版本不同的是，该版本自带线直接集成在充电宝本体上，使用更加便捷。

这次充电头网拆解的是月杏黄的版本，外壳采用了多彩外壳工艺，采用上下分层设计，顶部接口部分采用光滑面处理，下半部分则为磨砂材质，边角圆润过渡，握持感舒适。

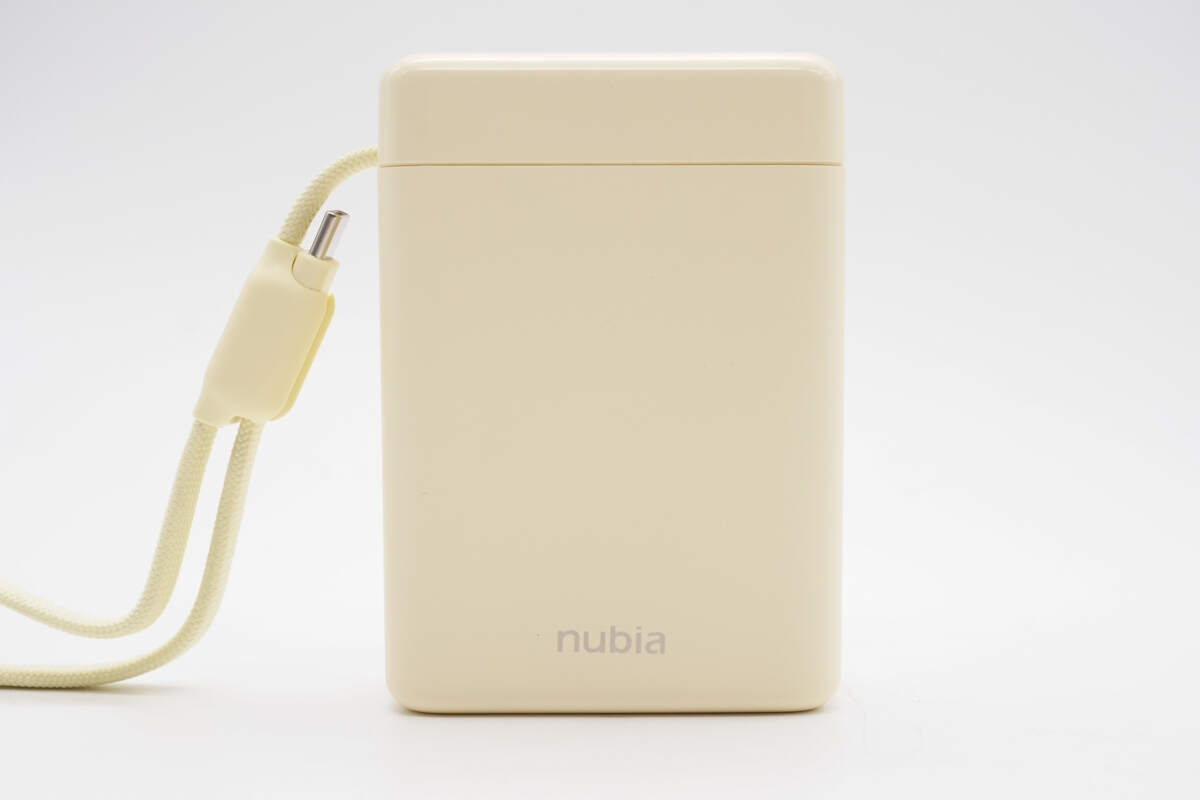

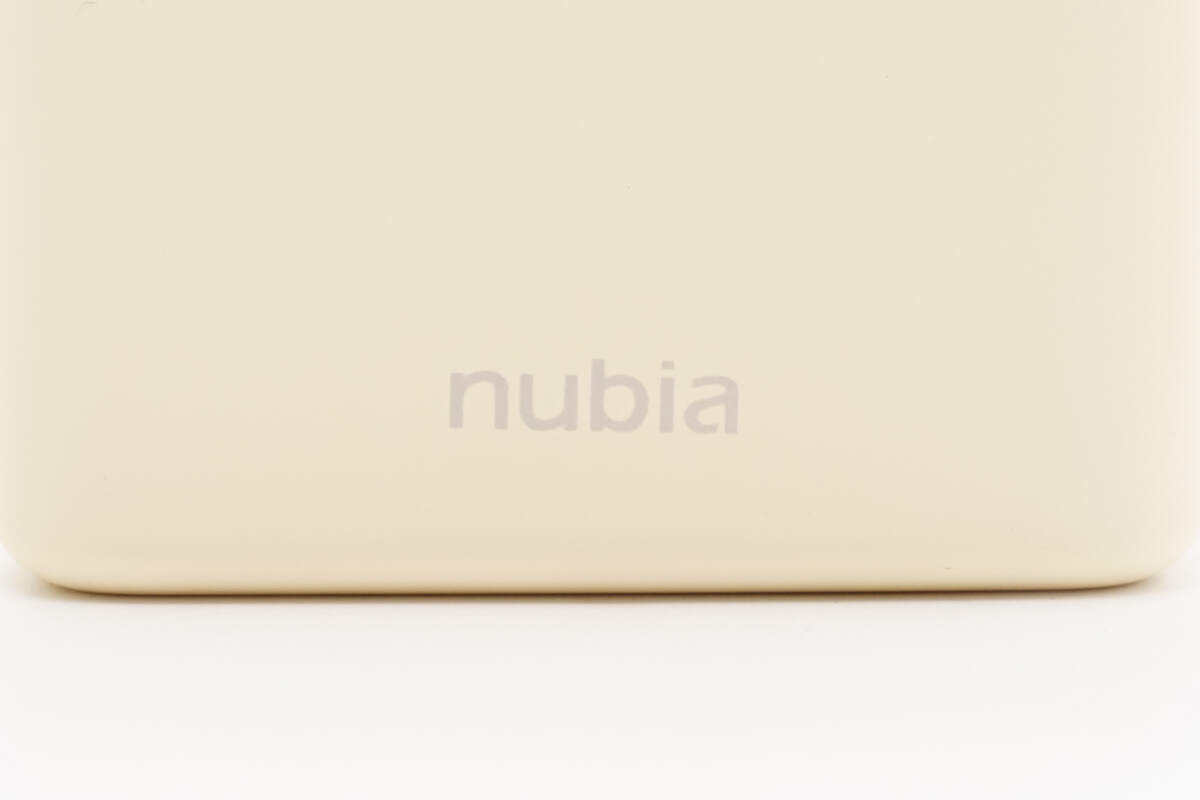

正面底部印有“nubia”英文品牌标识。

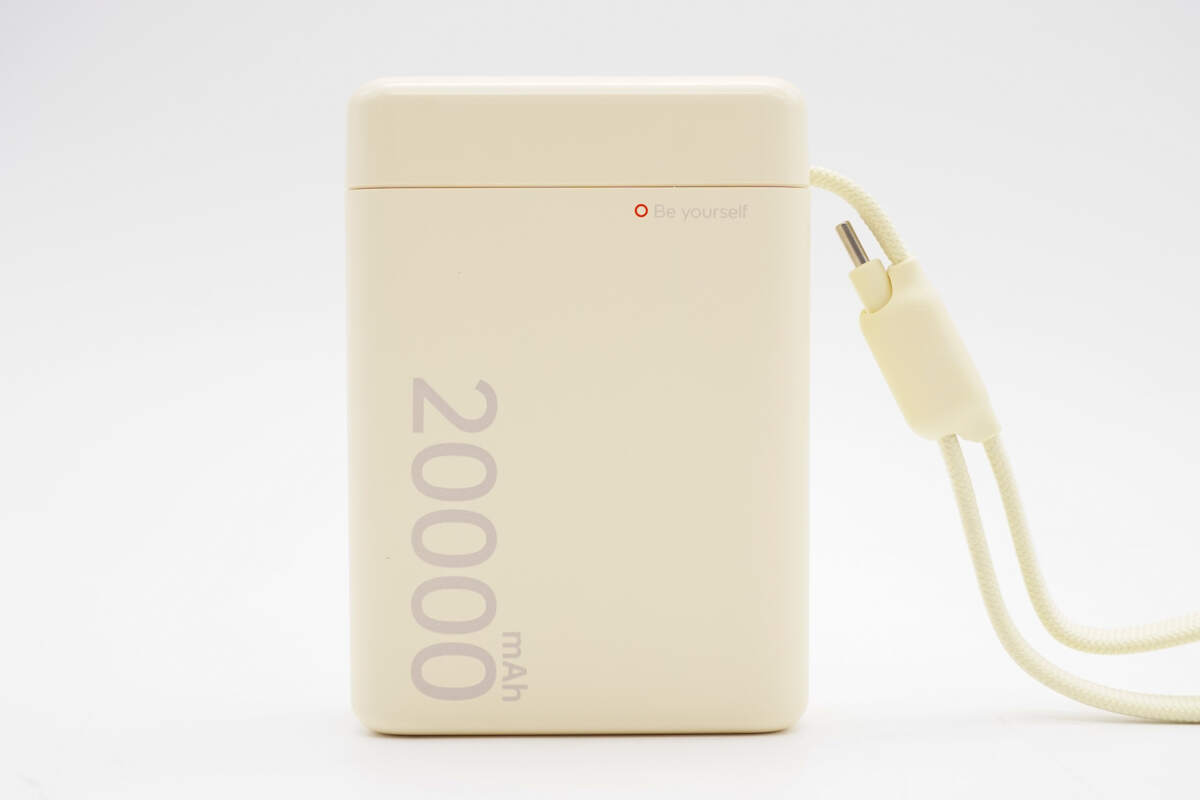

另一面印有20000mAh容量标识以及Be yourself 标语。

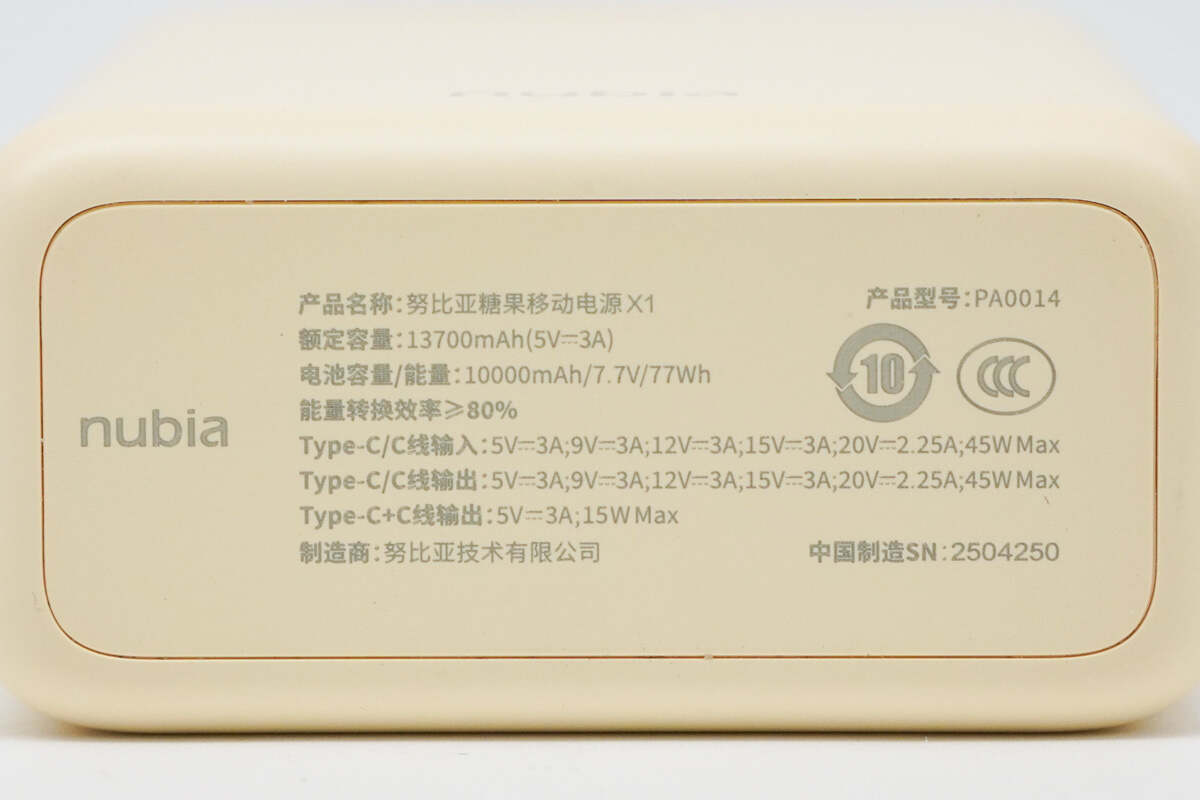

底部为产品参数铭文，详细参数如下：

产品名称：努比亚糖果移动电源X1；产品型号：PA0014；

额定容量：13700mAh (5V3A)

电池容量/能量：10000mAh / 7.7V / 77Wh

能量转换效率：≥80%

Type-C / C线输入：5V3A；9V3A；12V3A；15V3A；20V2.25A，45W Max

Type-C / C线输出：5V3A；9V3A；12V3A；15V3A；20V2.25A，45W Max

Type-C+C线输出：5V3A；15W Max

制造商：努比亚技术有限公司

充电宝本身通过了国家3C认证。

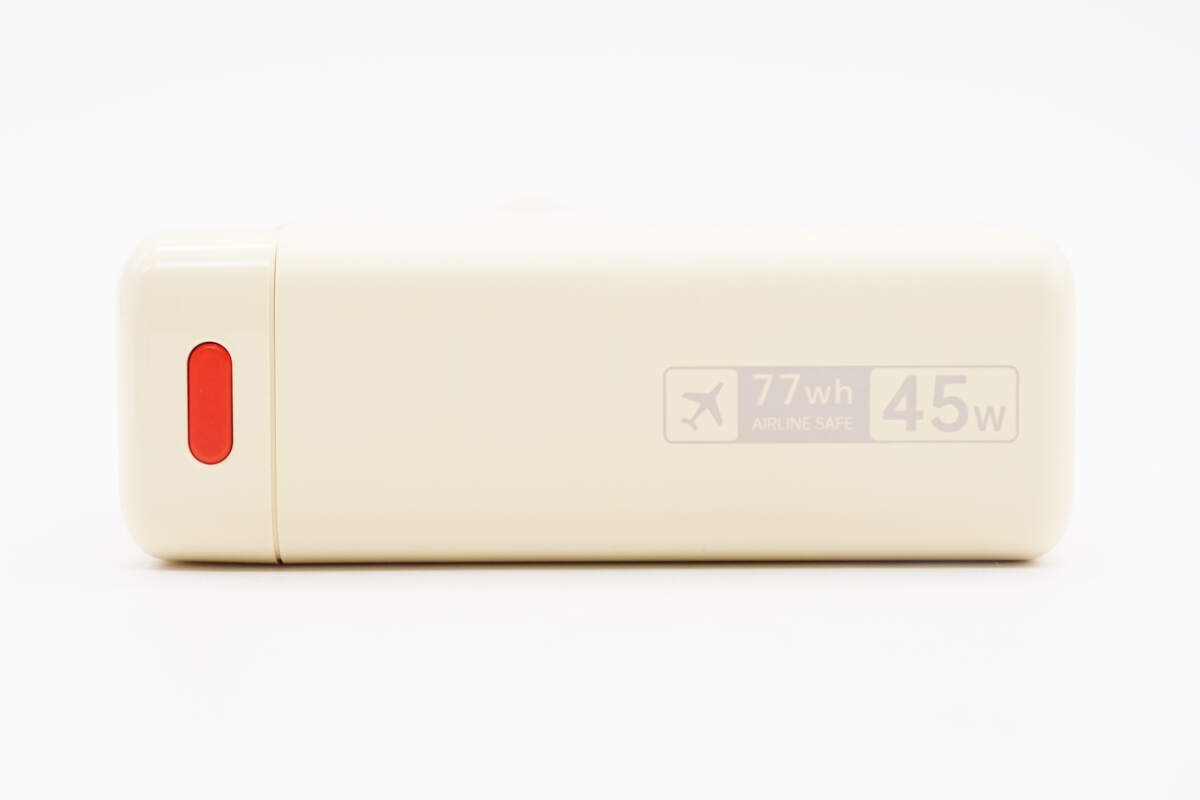

侧面拥有醒目的红色电源键，同时印有77Wh能量、45W充电功率以及可上飞机标识。

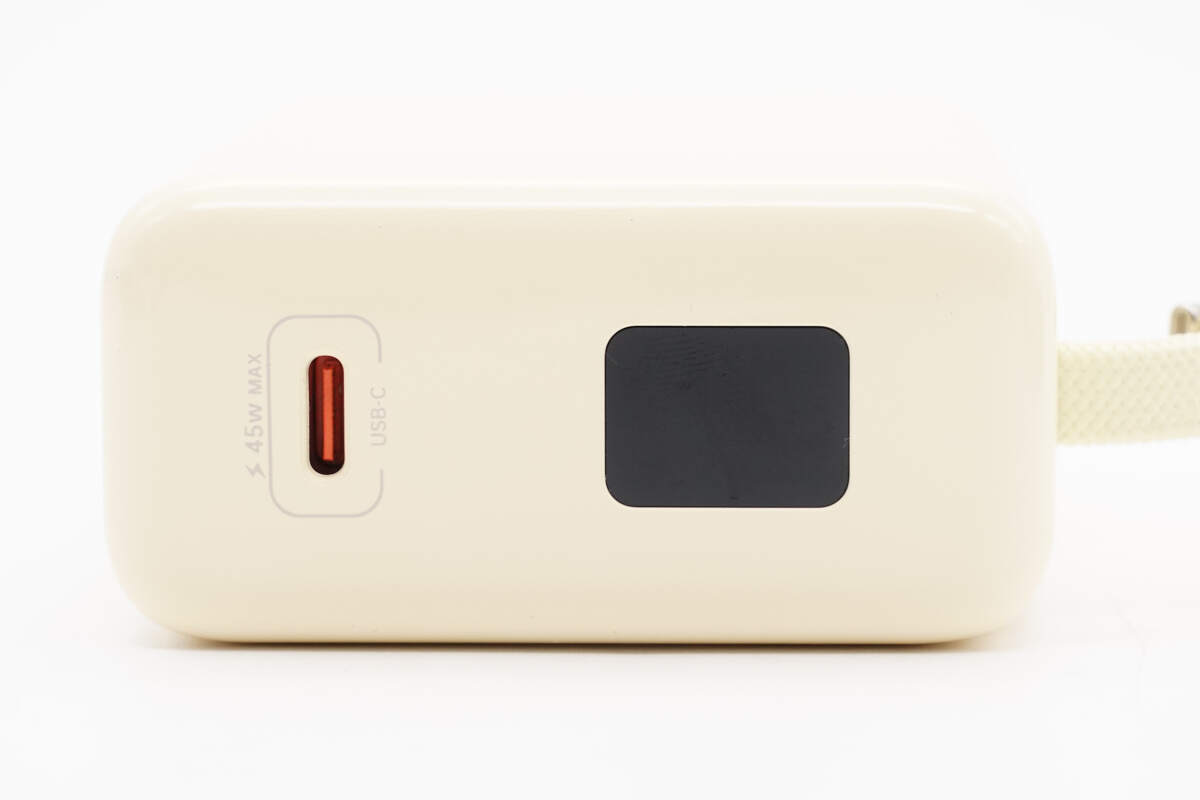

机身顶部USB-C接口以及数显屏，数显屏可显示当前剩余电量。

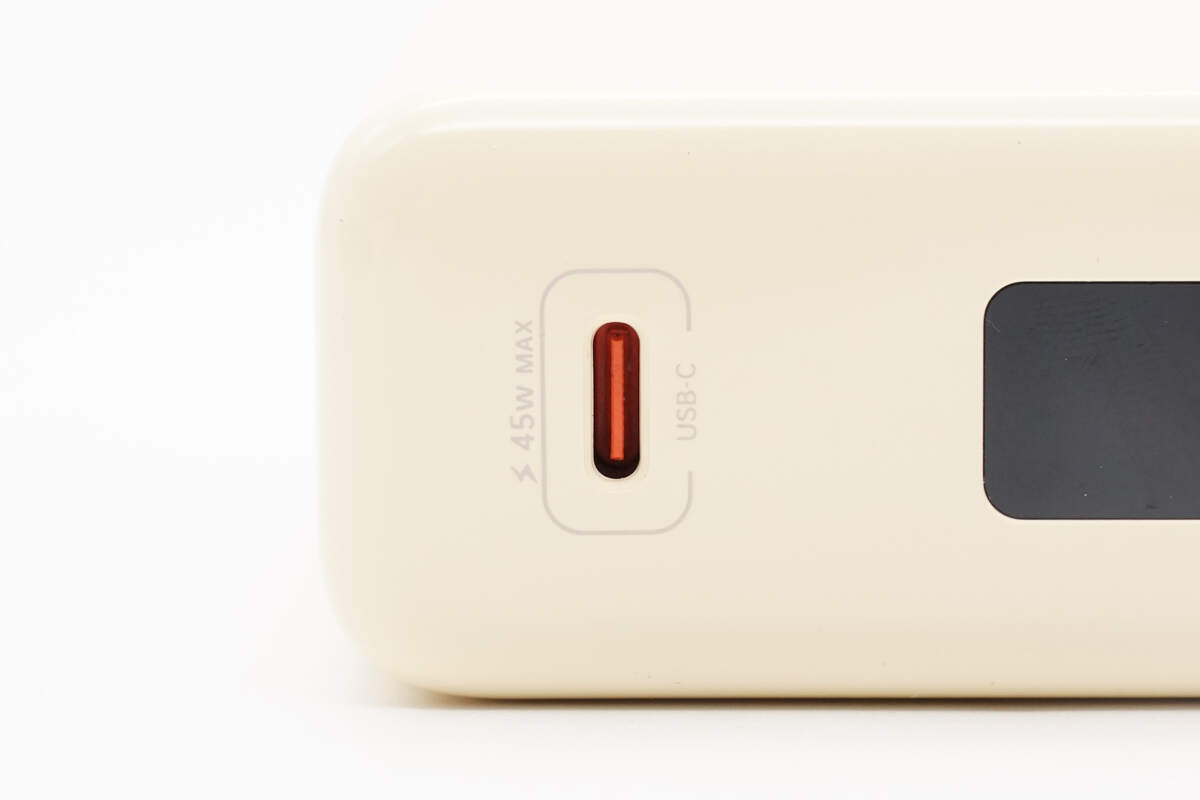

USB-C母座采用红色胶芯，上方印有“45W Max”快充标识。

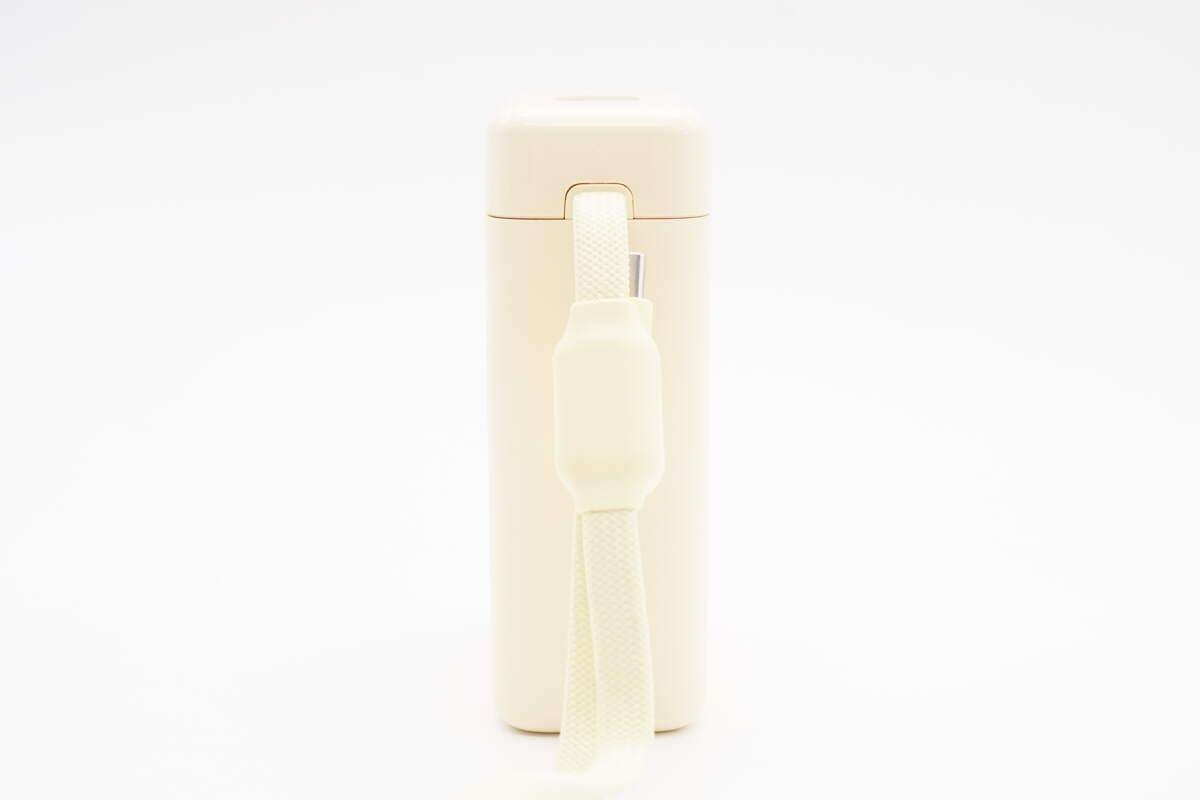

自带线采用从侧面延伸出来。

线身采用扁平编织工艺。

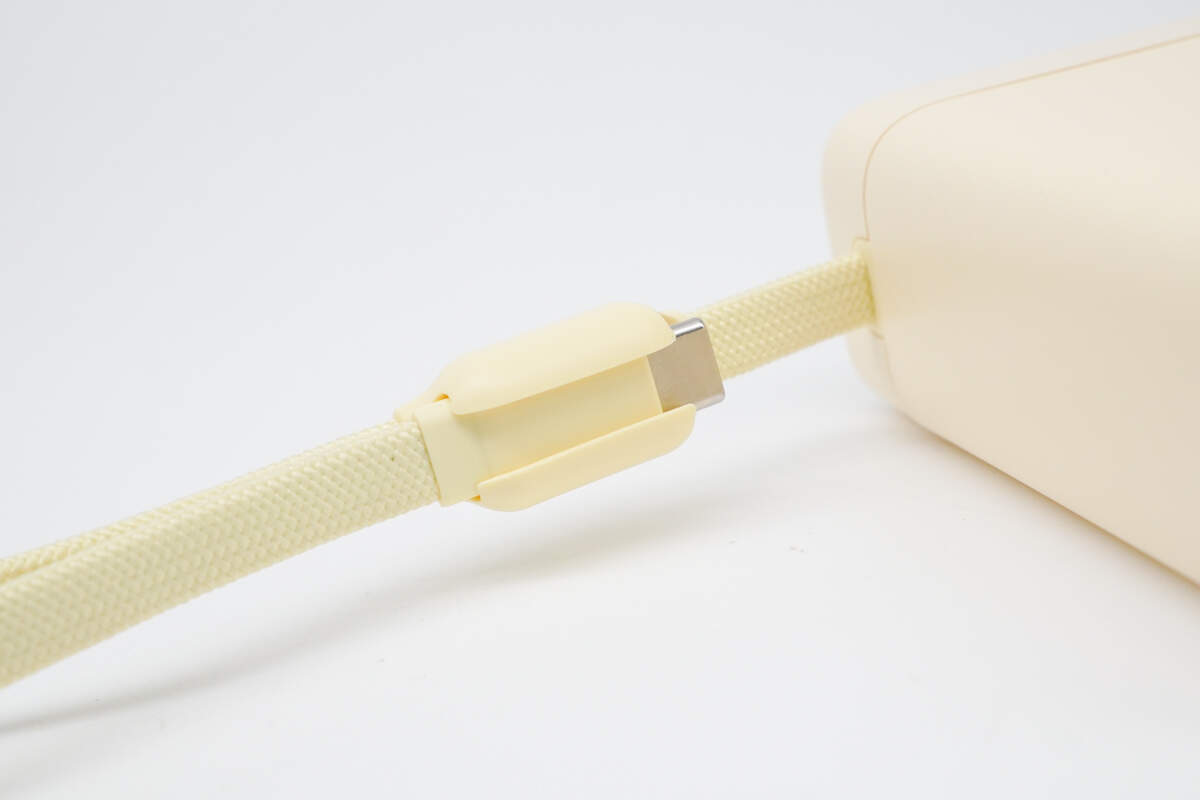

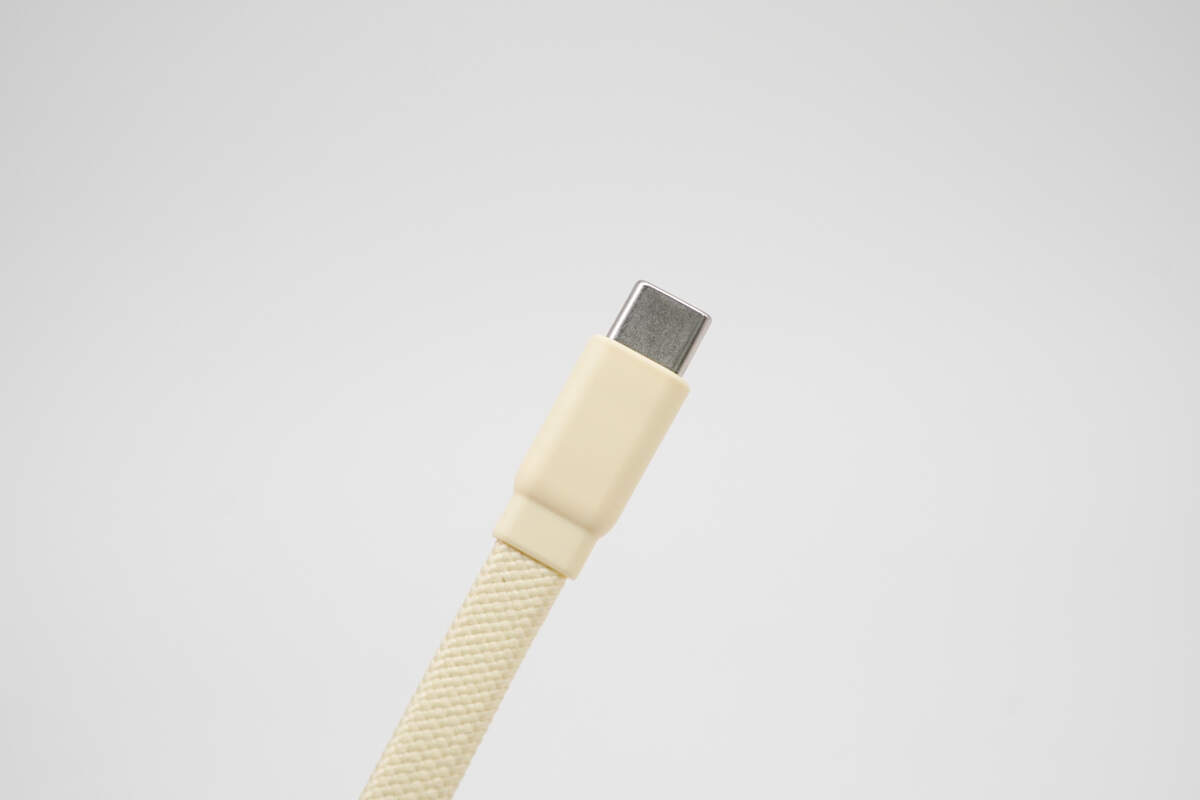

端头可与线身上的端头卡扣回环固定，实现充电线与挂绳的一体化设计，收纳整洁，随提随走。

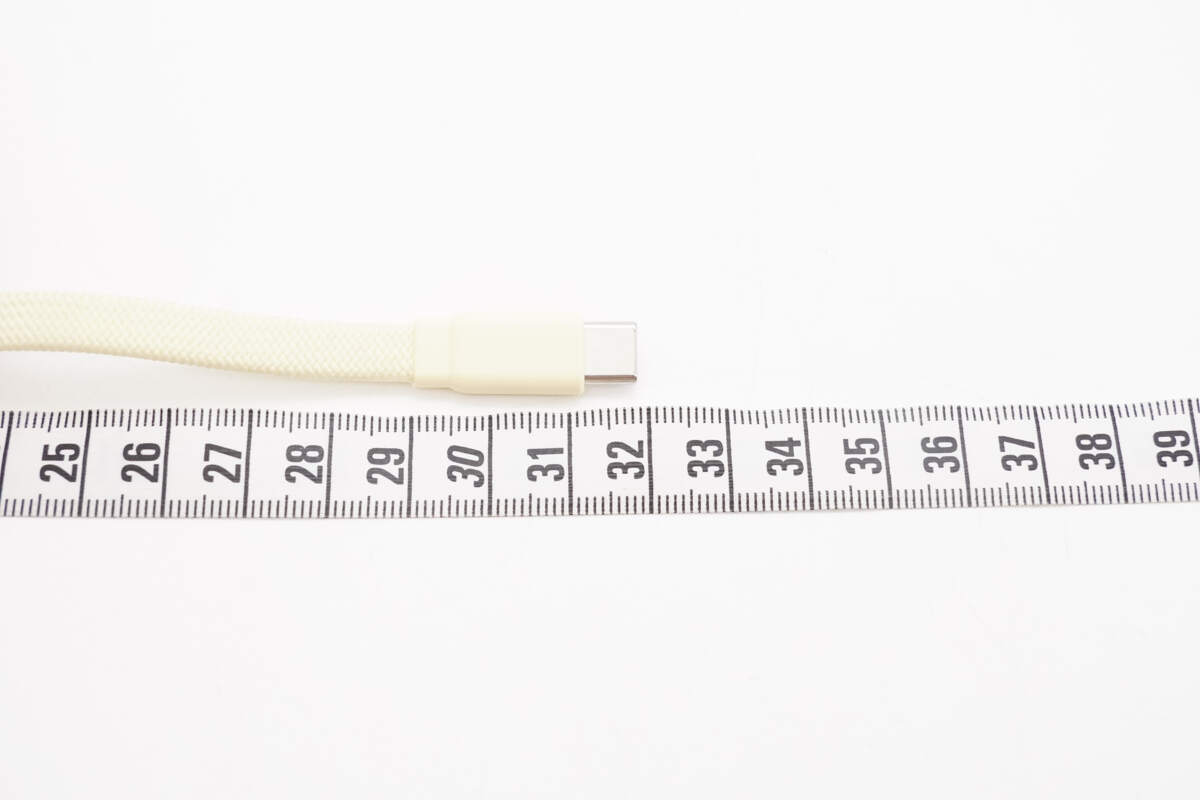

实测自带USB-C编织线长度约为32cm。

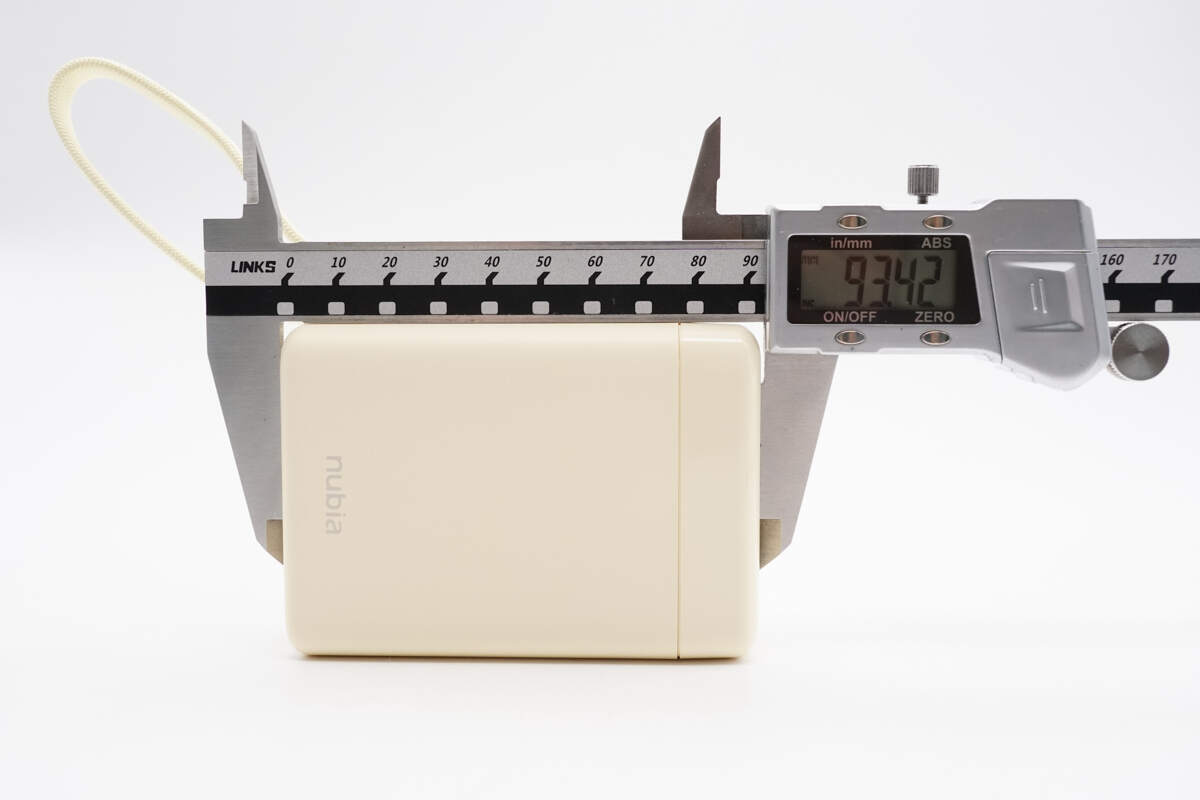

实测充电宝长度约为93.42mm。

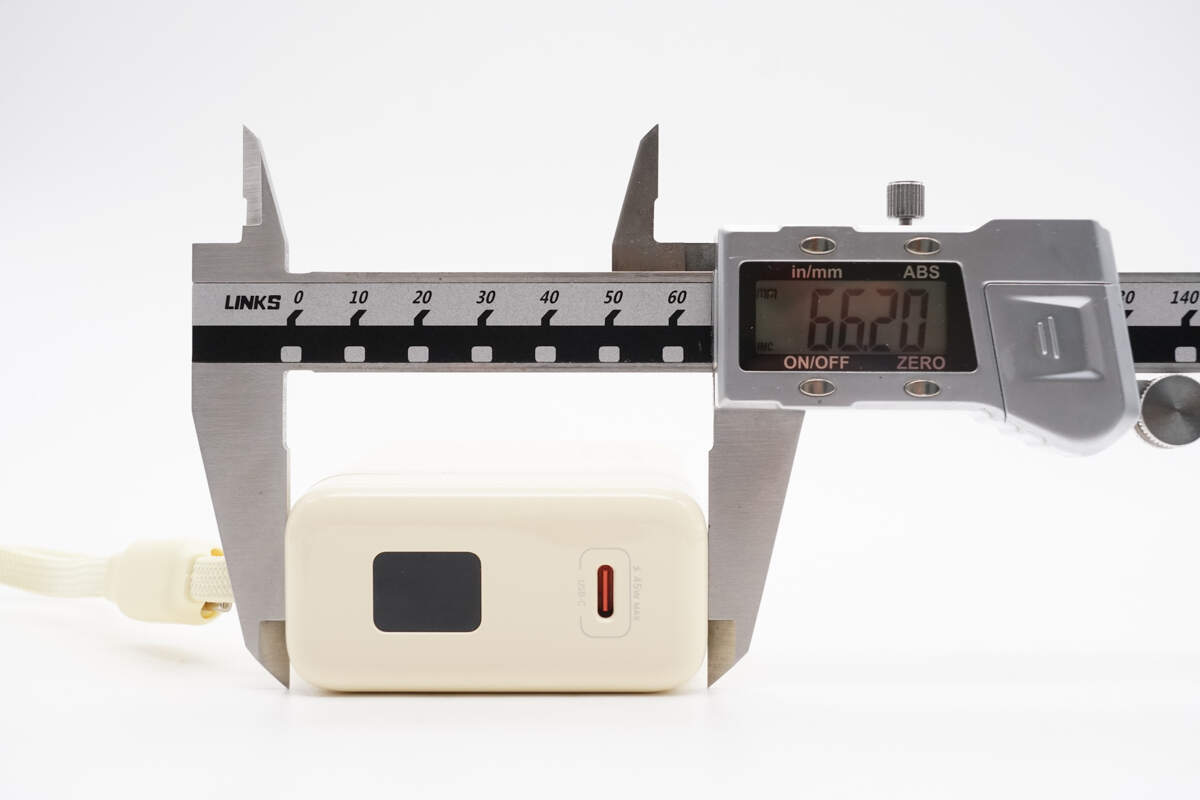

宽度约为66.2mm。

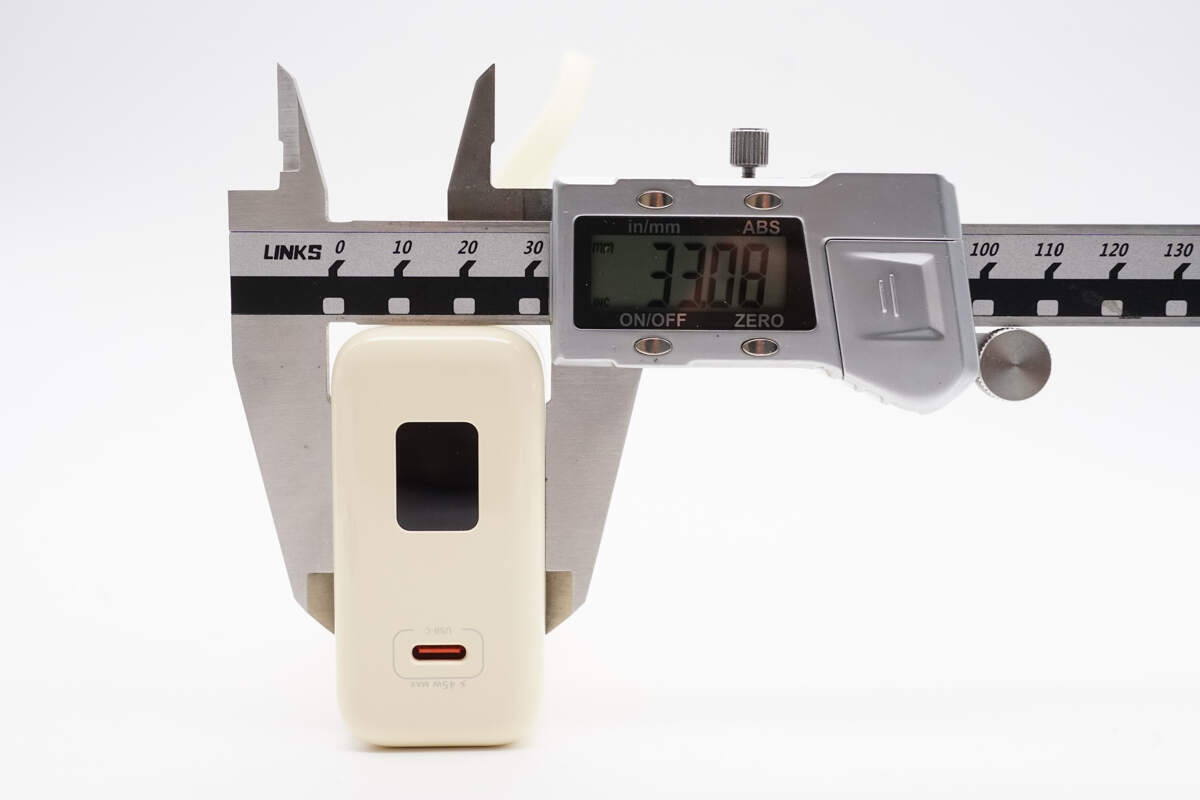

厚度约为33.08mm。

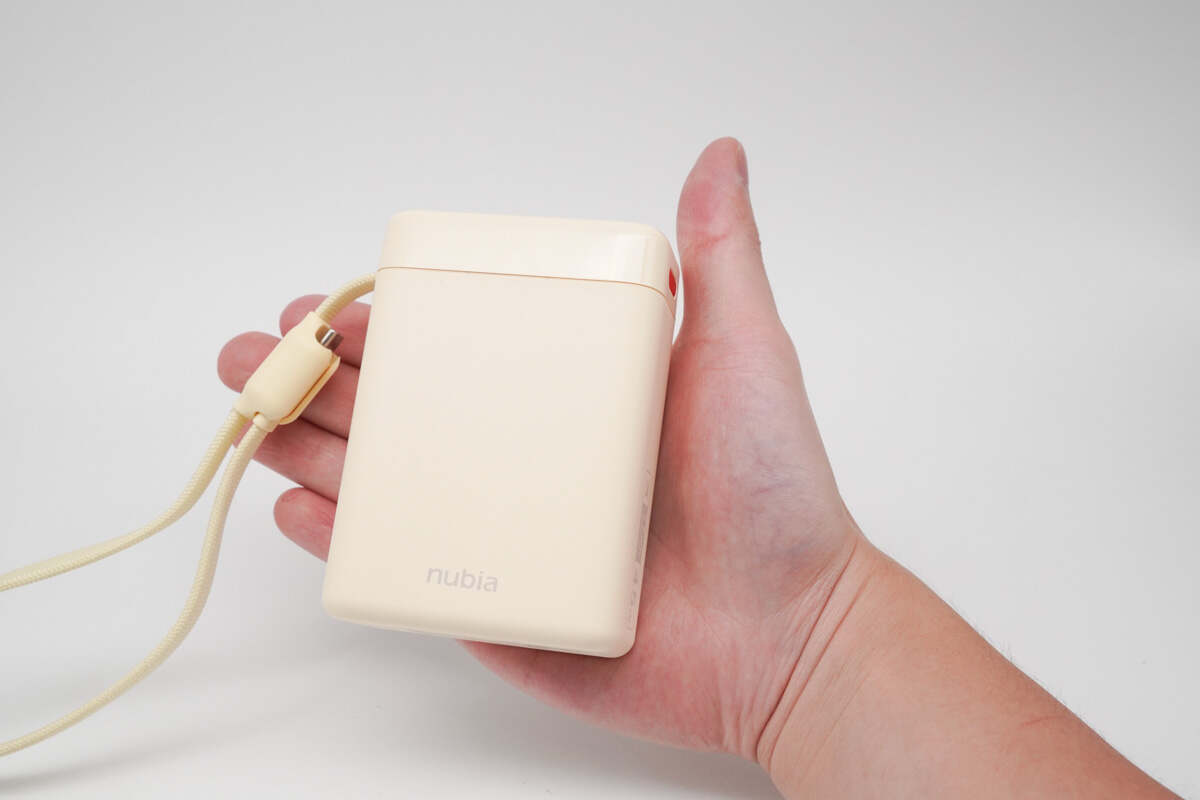

拿在手上直观感受。

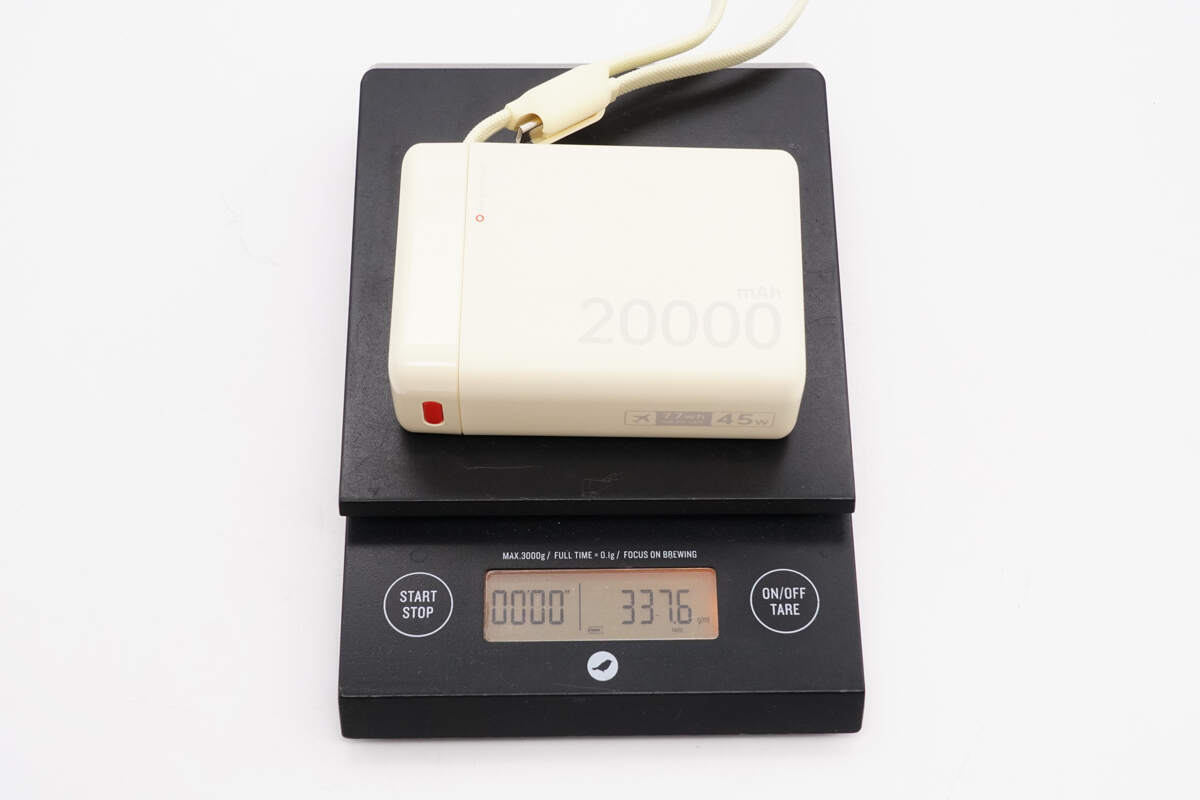

重量约为337.6g。

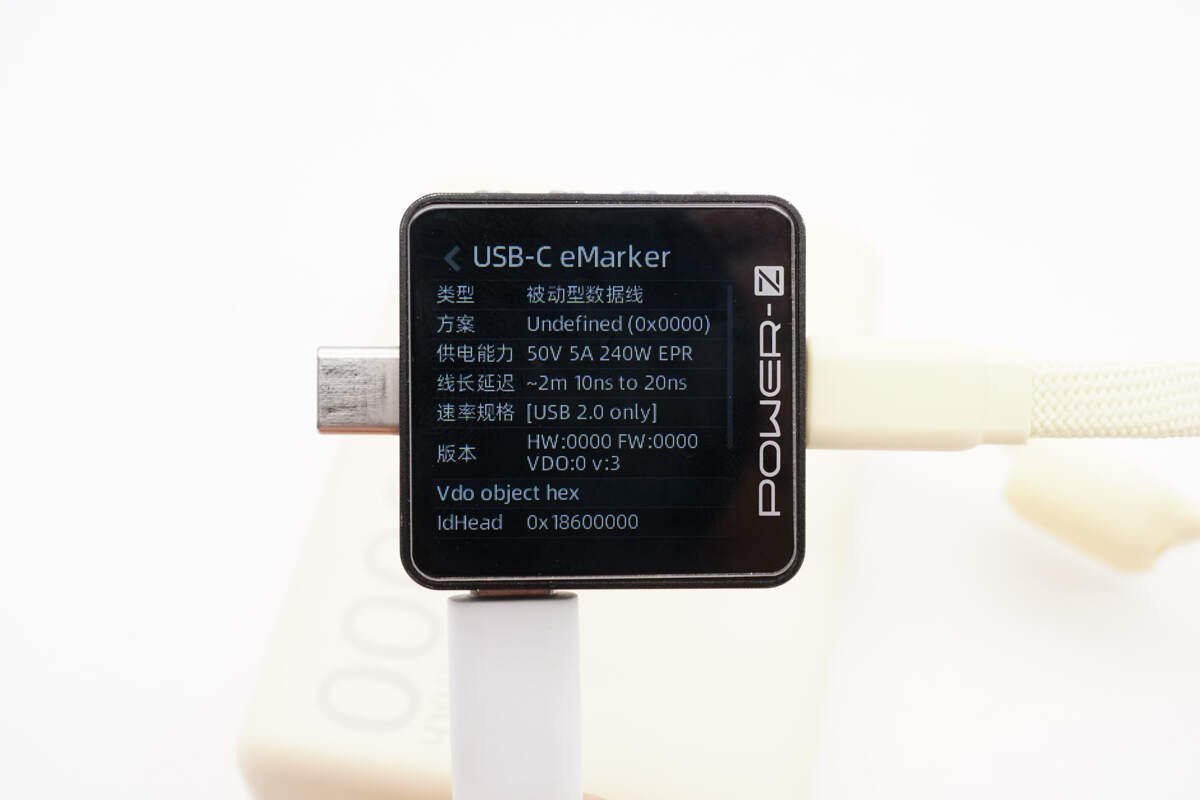

使用ChargerLAB POWER-Z KM003C测得USB-C充电线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

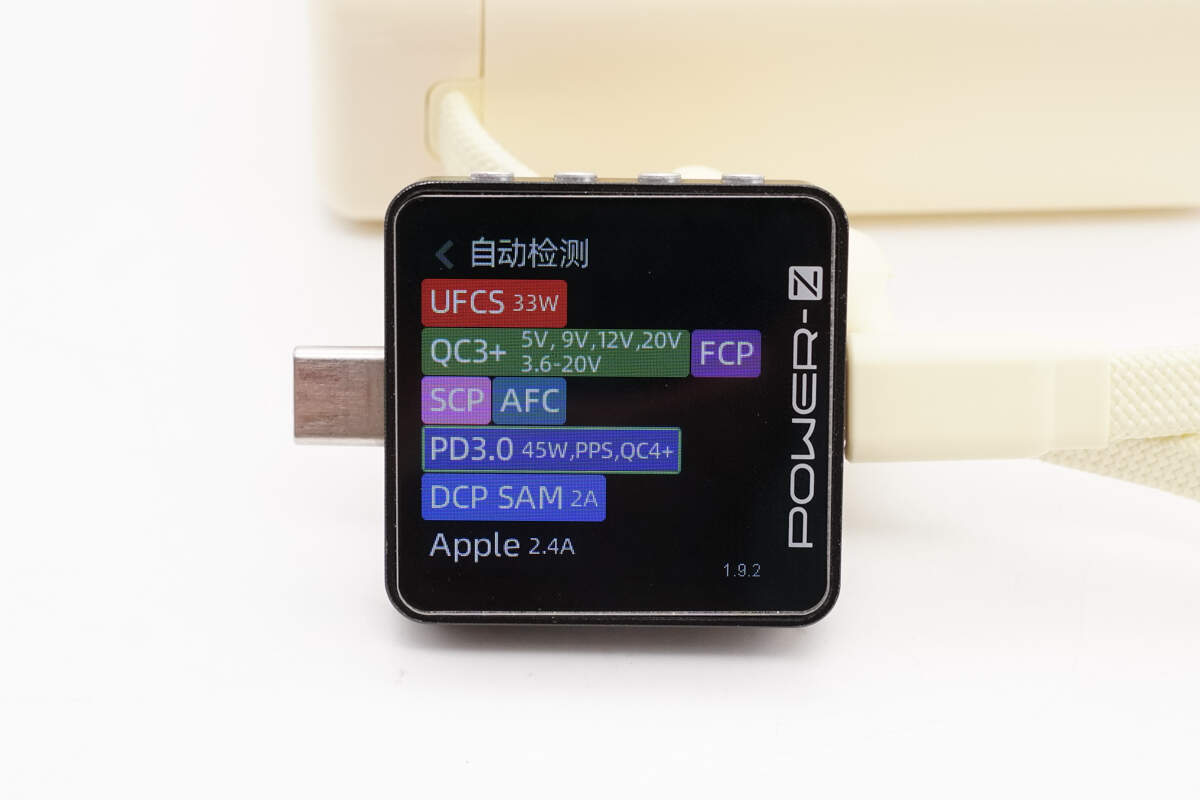

实测USB-C自带线支持UFCS、QC3+、FCP、SCP、AFC、PD3.0、PPS、QC4+、DCP SAM 2A 以及 Apple 2.4A 充电协议。

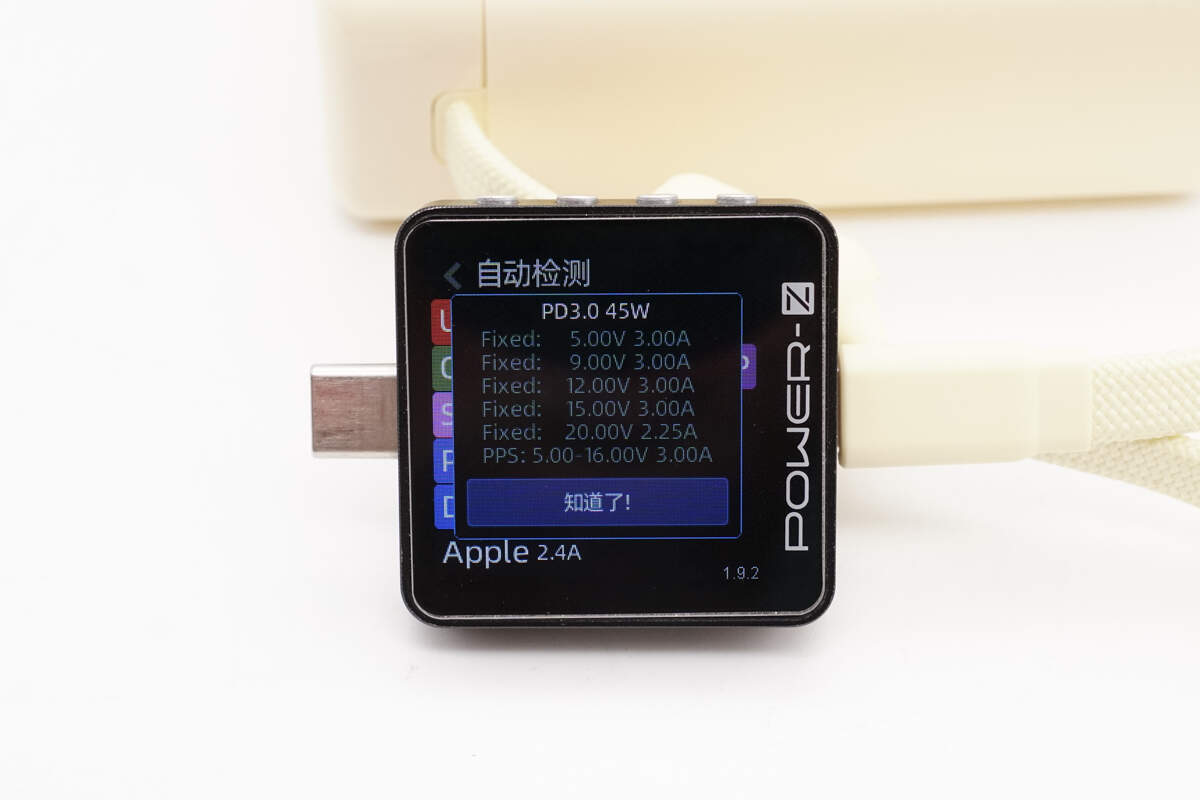

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V2.25A 五组固定电压档位，以及一组 5-16V/3A PPS电压档位。

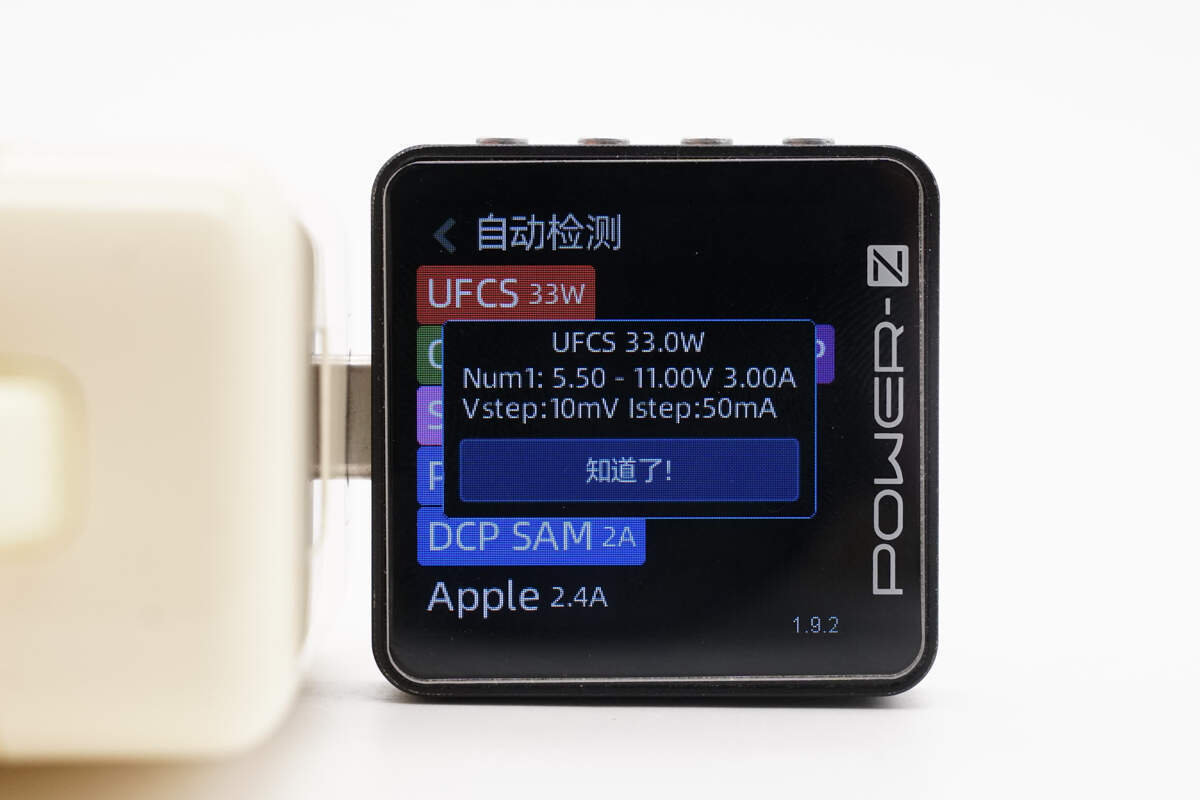

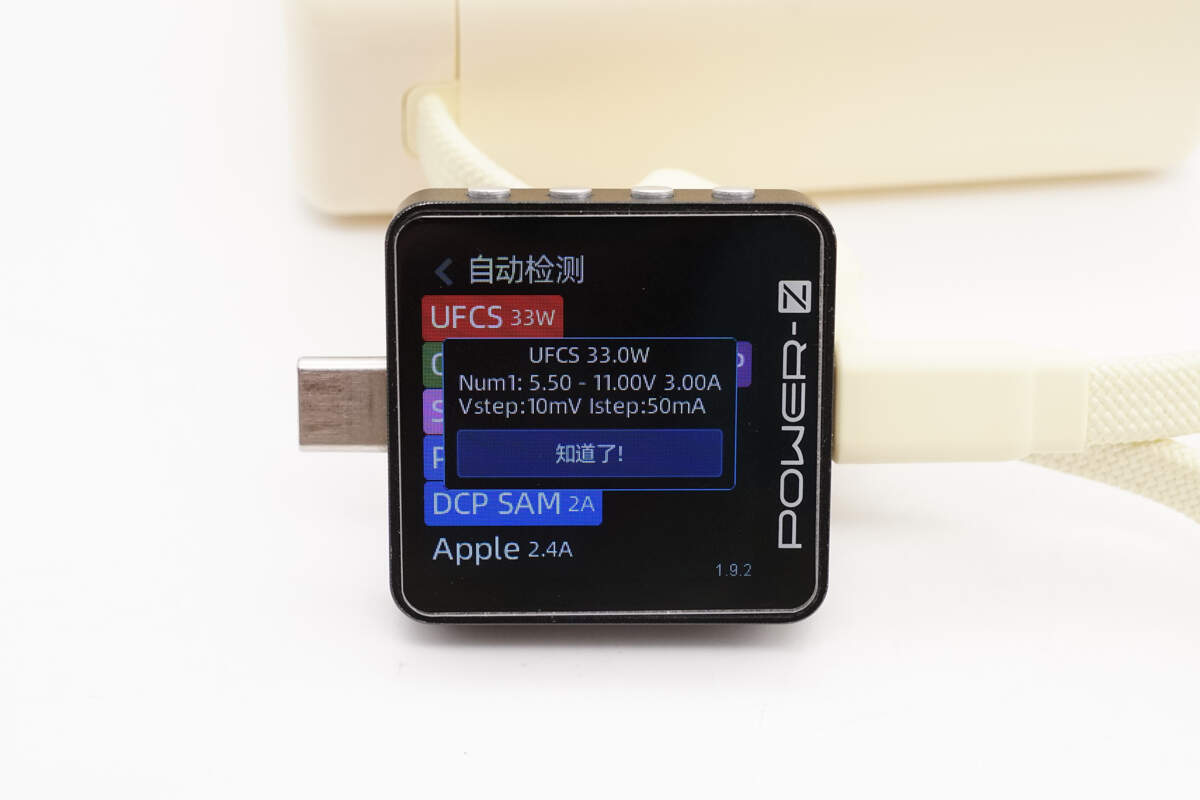

测得UFCS融合快充具备5-11V3A一组电压档位。

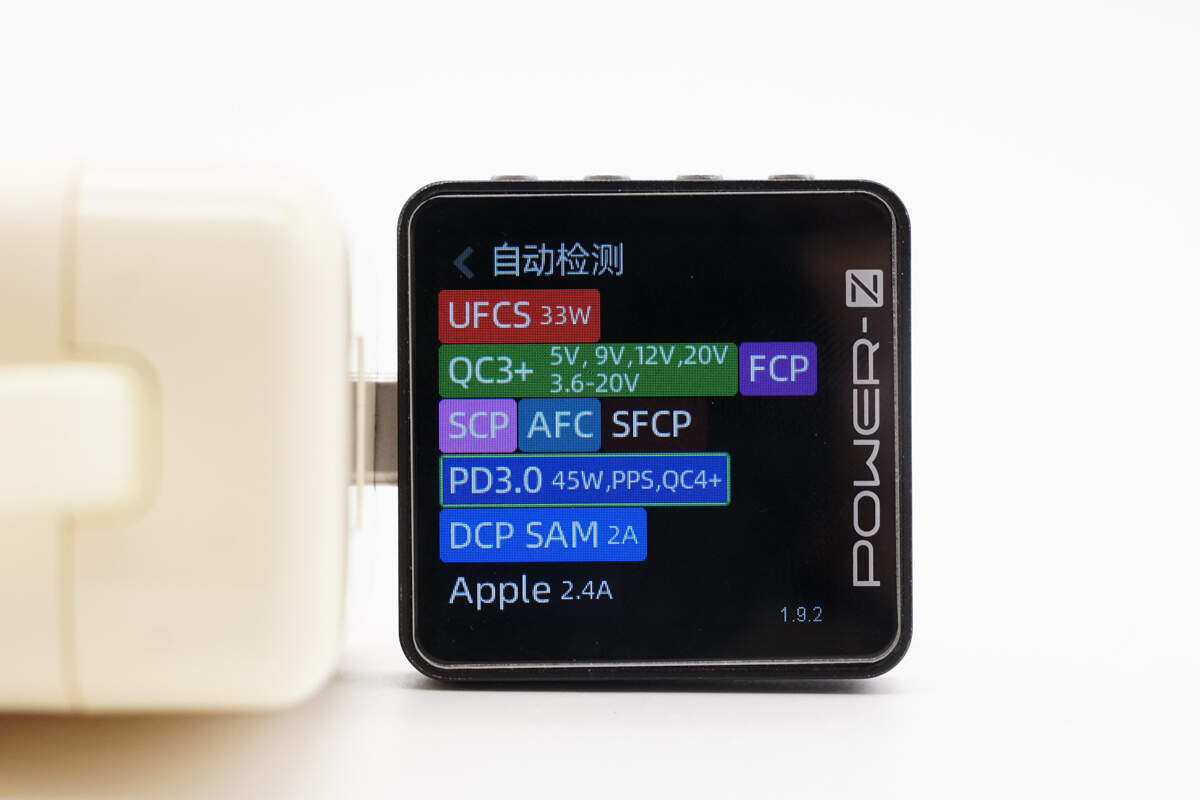

接下来测试另一个USB-C接口，实测支持 UFCS、QC3+、FCP、SCP、SFCP、AFC、PD3.0、PPS、QC4+、DCP SAM 2A 以及 Apple 2.4A 充电协议。

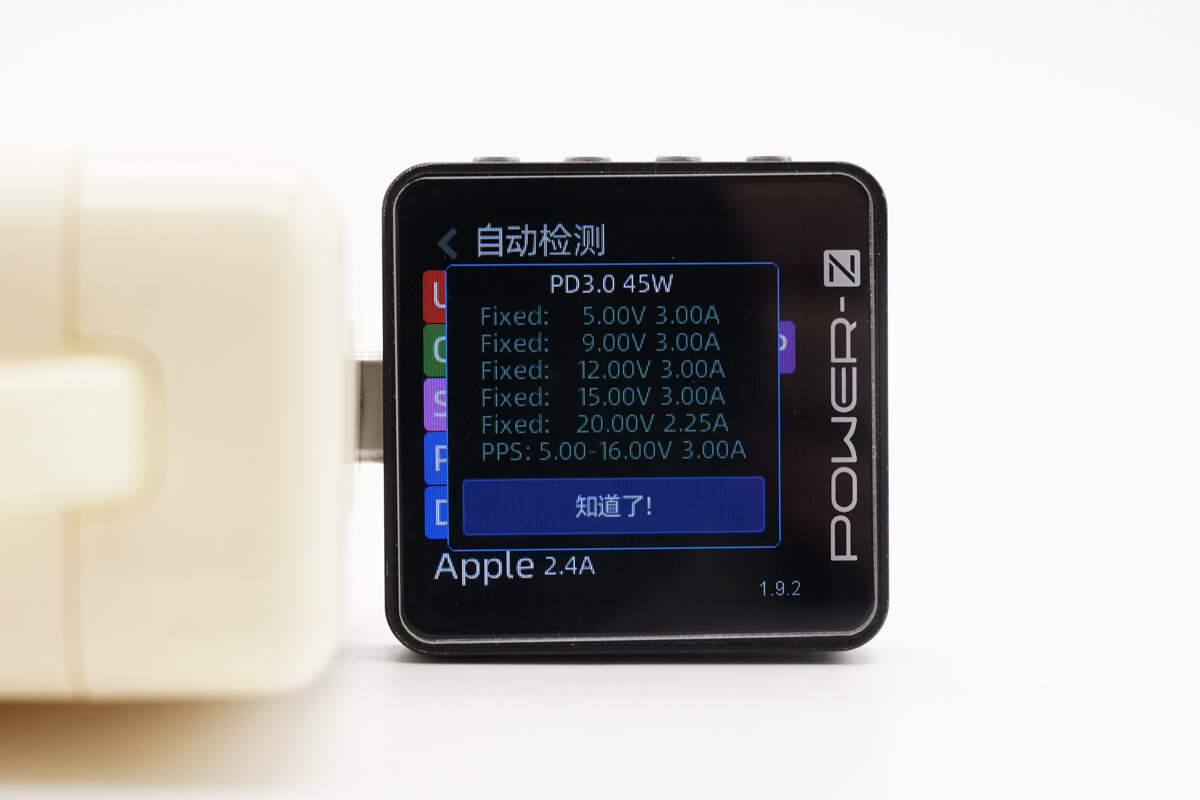

PDO报文显示USB-C端口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A 五组固定电压档位，以及一组 5-16V/3A PPS电压档位。

测得UFCS融合快充具备5-11V3A一组电压档位。

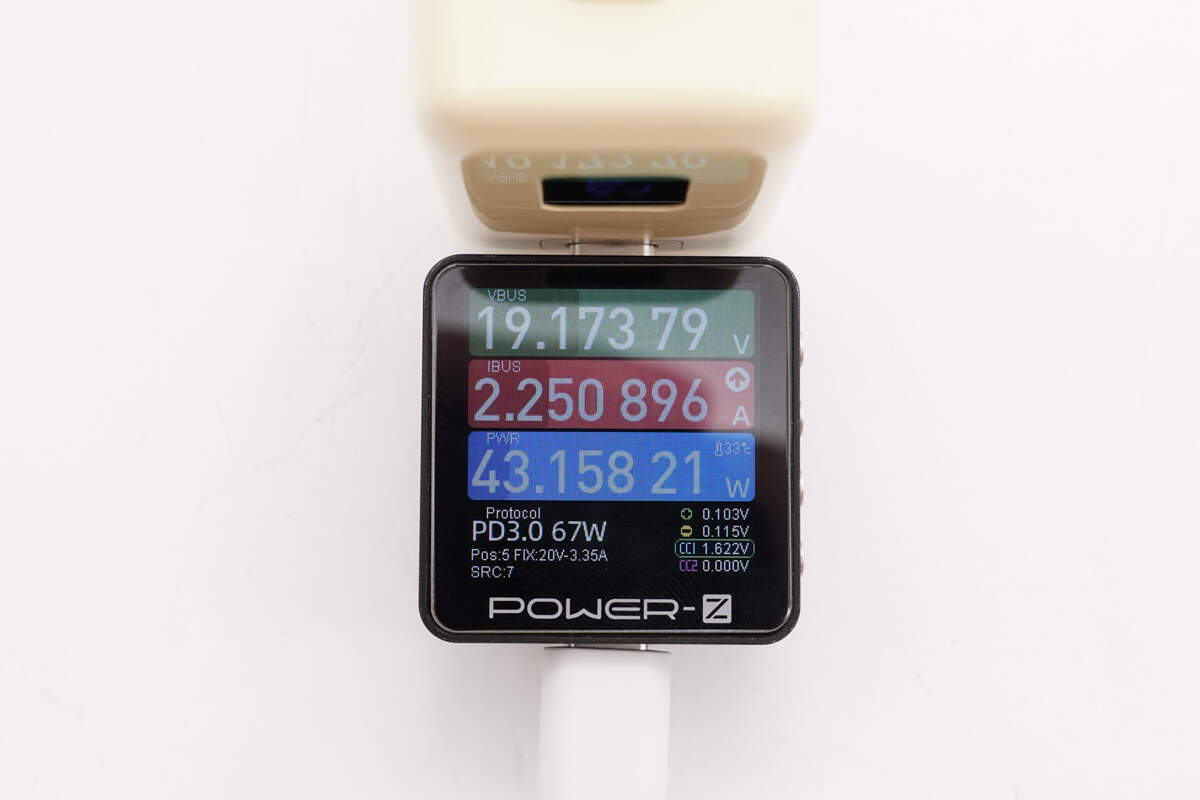

充电实测能跑到45W左右，跟官方宣传相符。

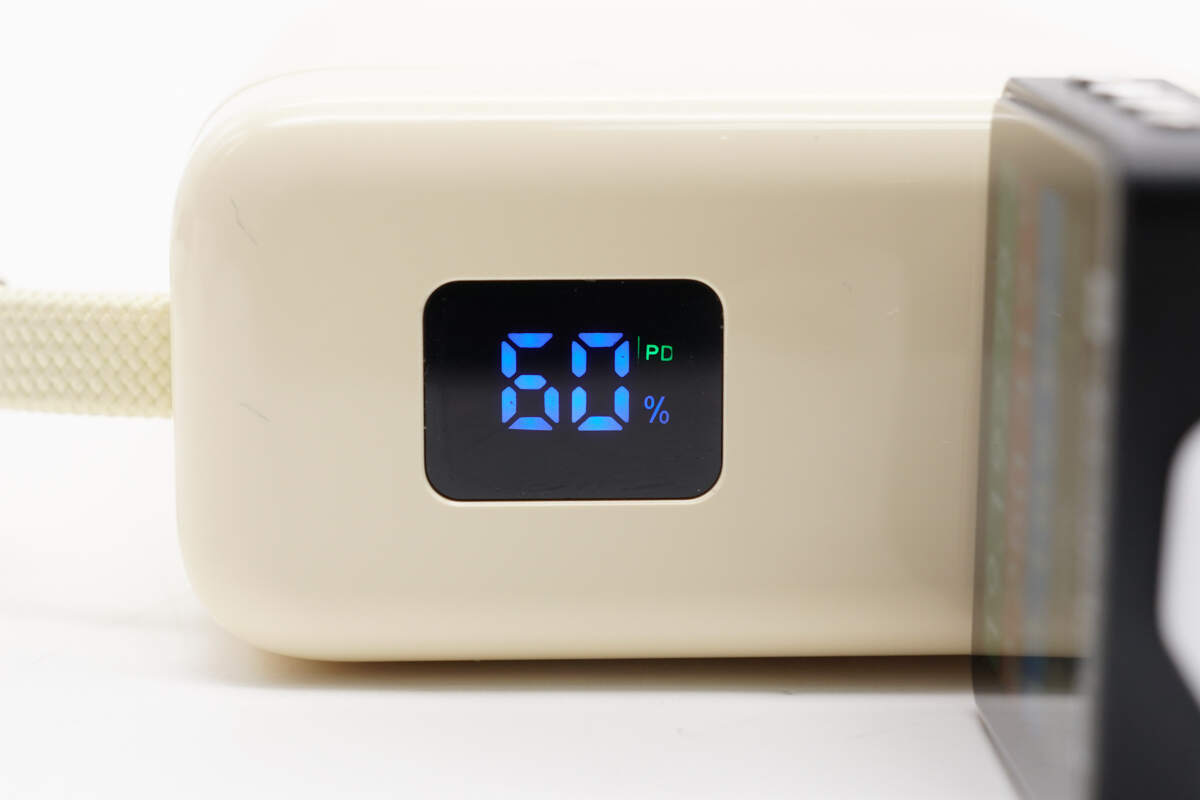

充电宝前端数显屏会显示充电宝剩余电量和是否是PD快充协议。

努比亚糖果移动电源20000mAh拆解

接下来将对这款充电宝进拆解，看看内部用料如何。

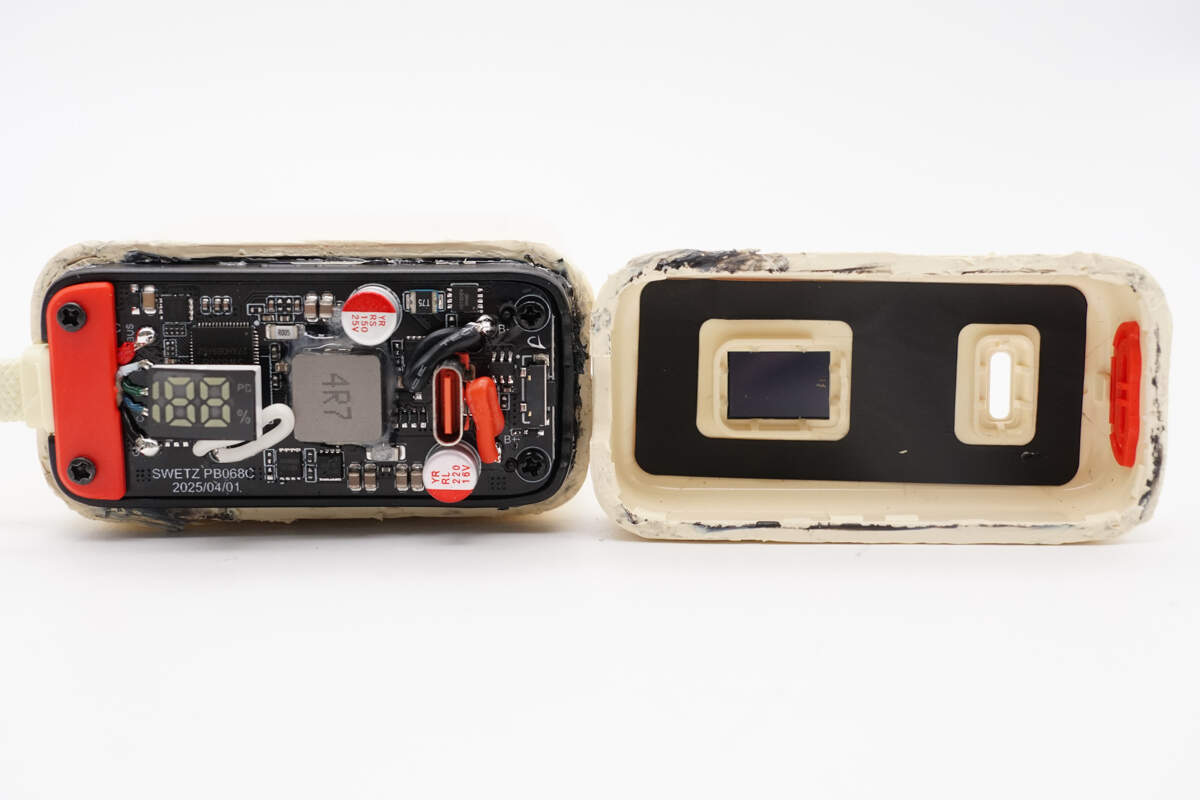

首先沿外壳接缝处将外壳撬开，内部结构一览。

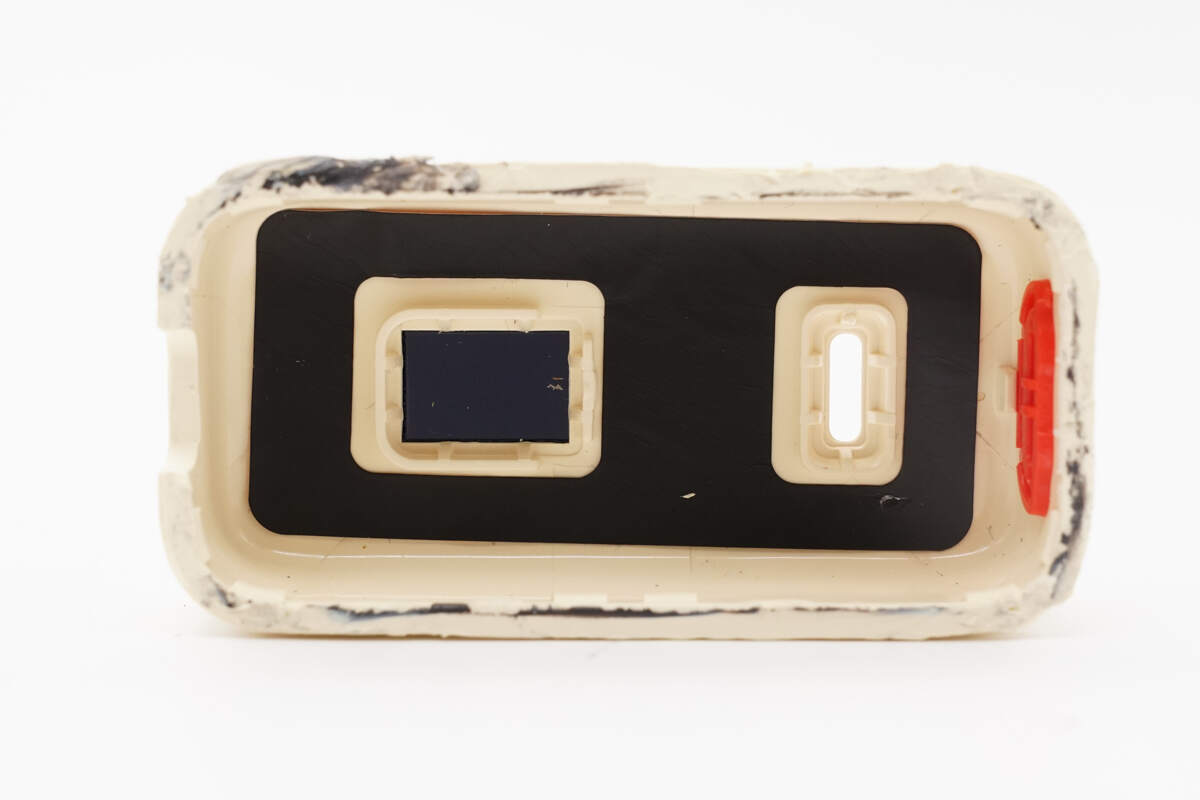

顶部外壳内侧贴有大面积石墨导热贴，对应数码管位置开有数显视窗，并粘贴了一块黑色半透滤光片，USB-C母座位置预留开孔，右侧可见红色的电源键键帽结构。

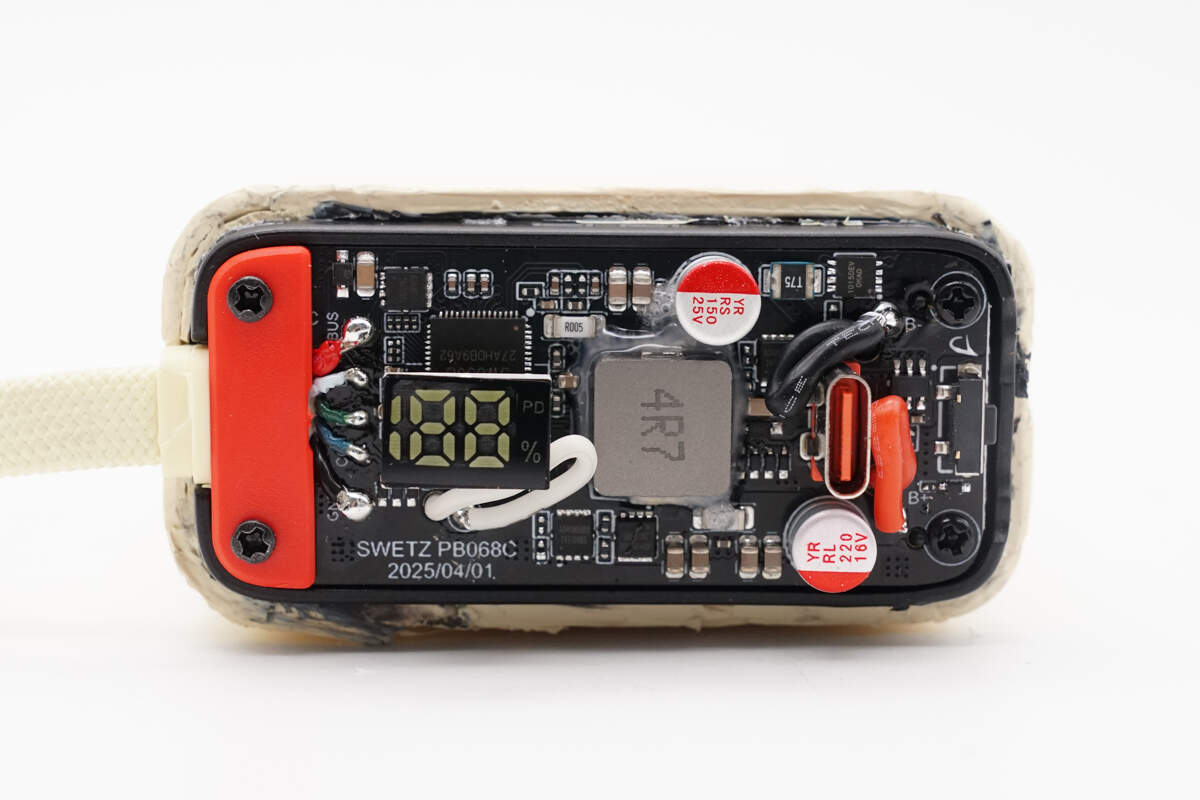

PCBA模块正面一览，采用黑色PCB板。

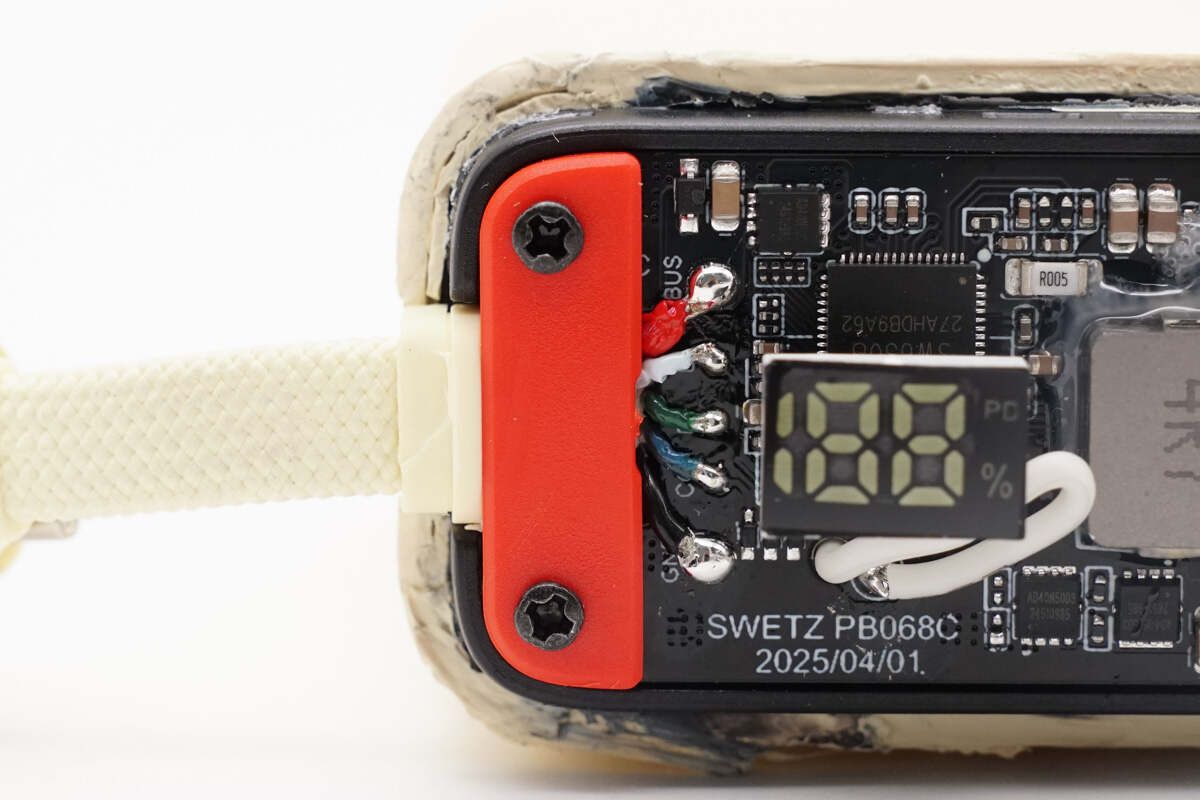

红色盖板通过两颗十字螺丝将自带线以及PCB板固定在底部。

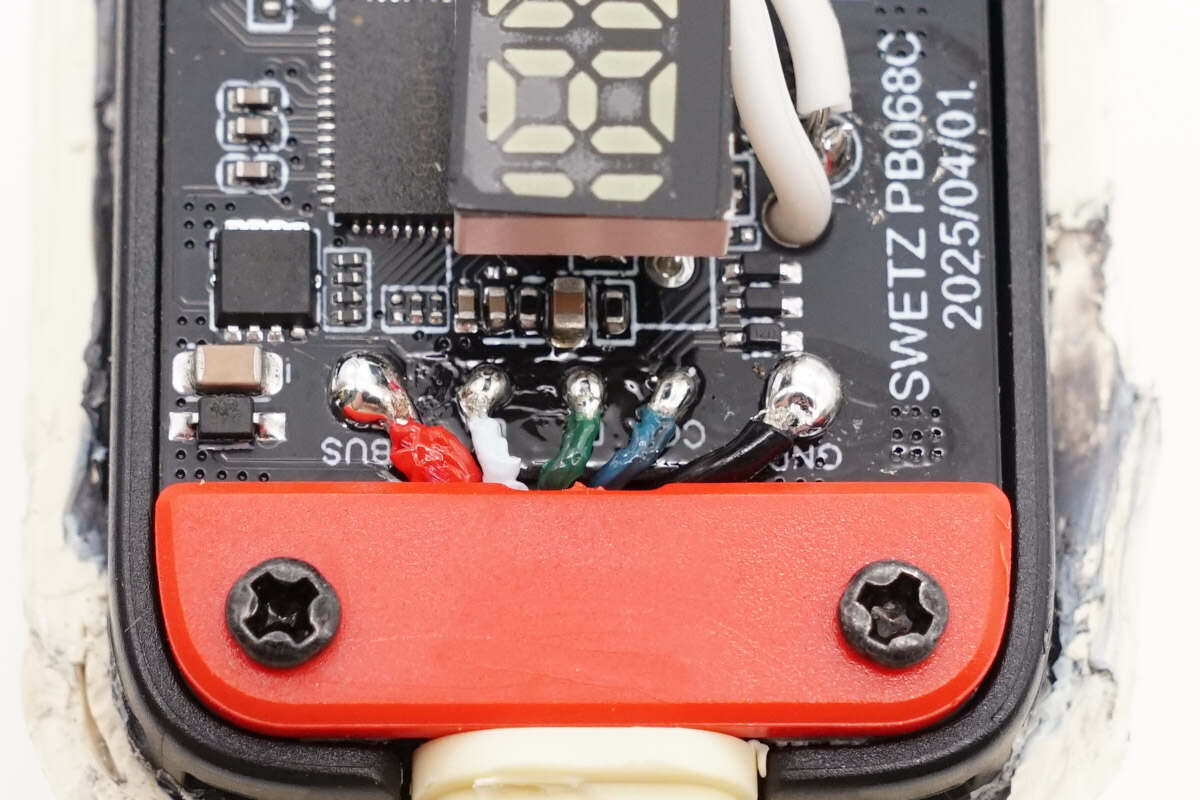

自带线通过5根导线连接，被红色盖板压住固定。

将另一侧的两颗十字螺丝拆下。

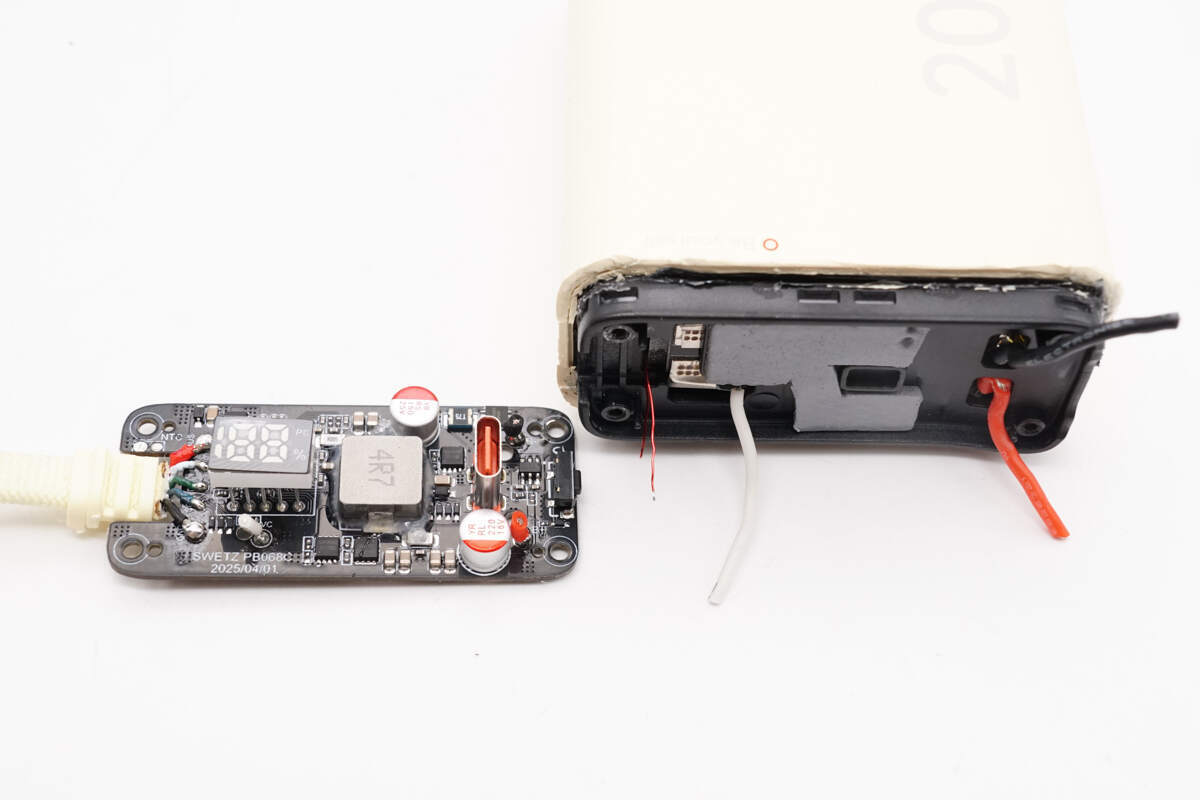

就能将PCBA模块分离。

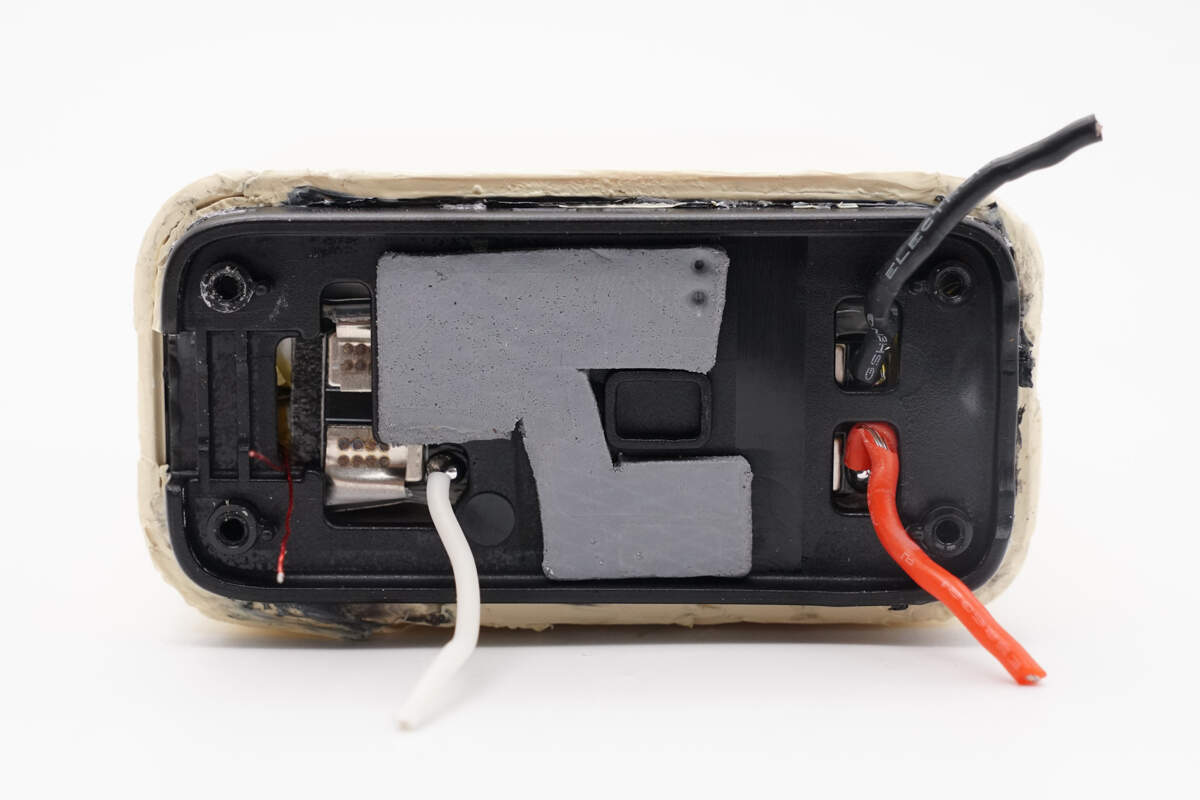

分离后可以看到PCBA模块下面的塑料支架，可以看到电池组顶部覆盖有一个黑色塑料支架，支架表面粘贴有一大块灰色导热硅胶垫，用于填充PCBA与支架之间的空隙，支架两侧预留走线槽，红黑电源线及白色信号线穿孔而出。

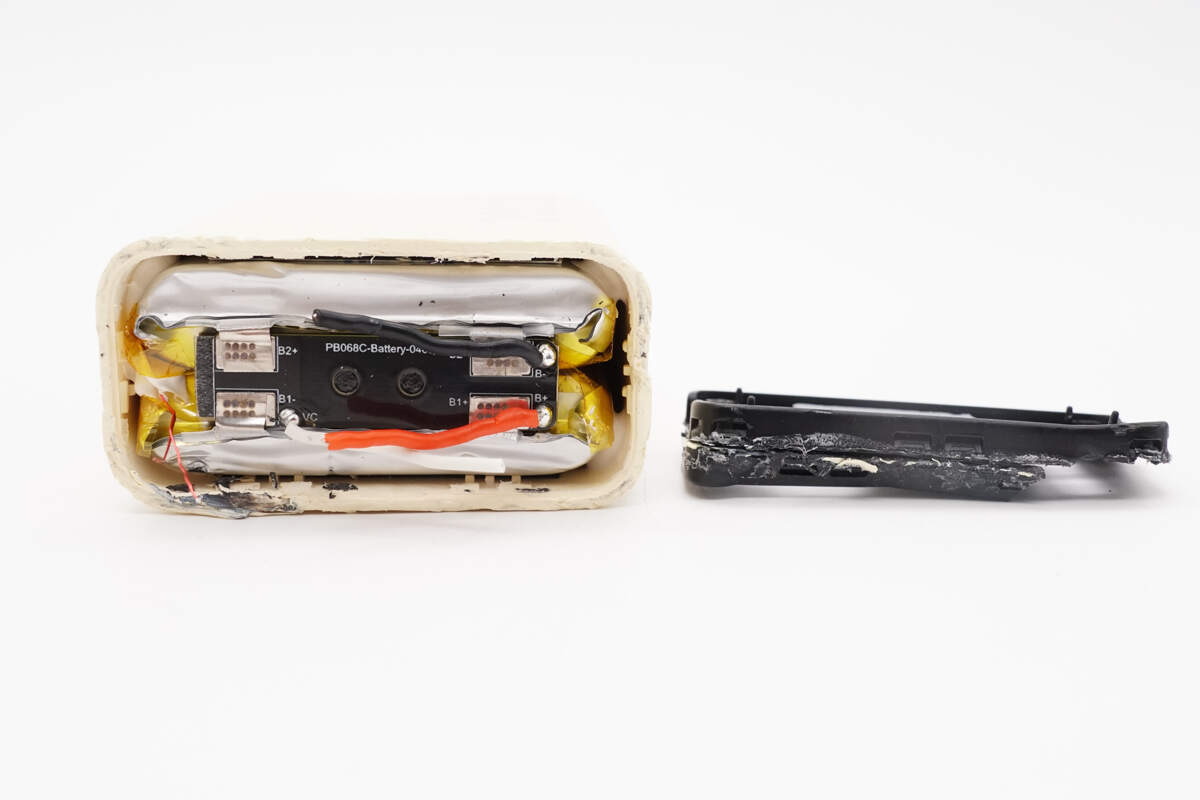

将塑料支架与底部电池组模块分离。

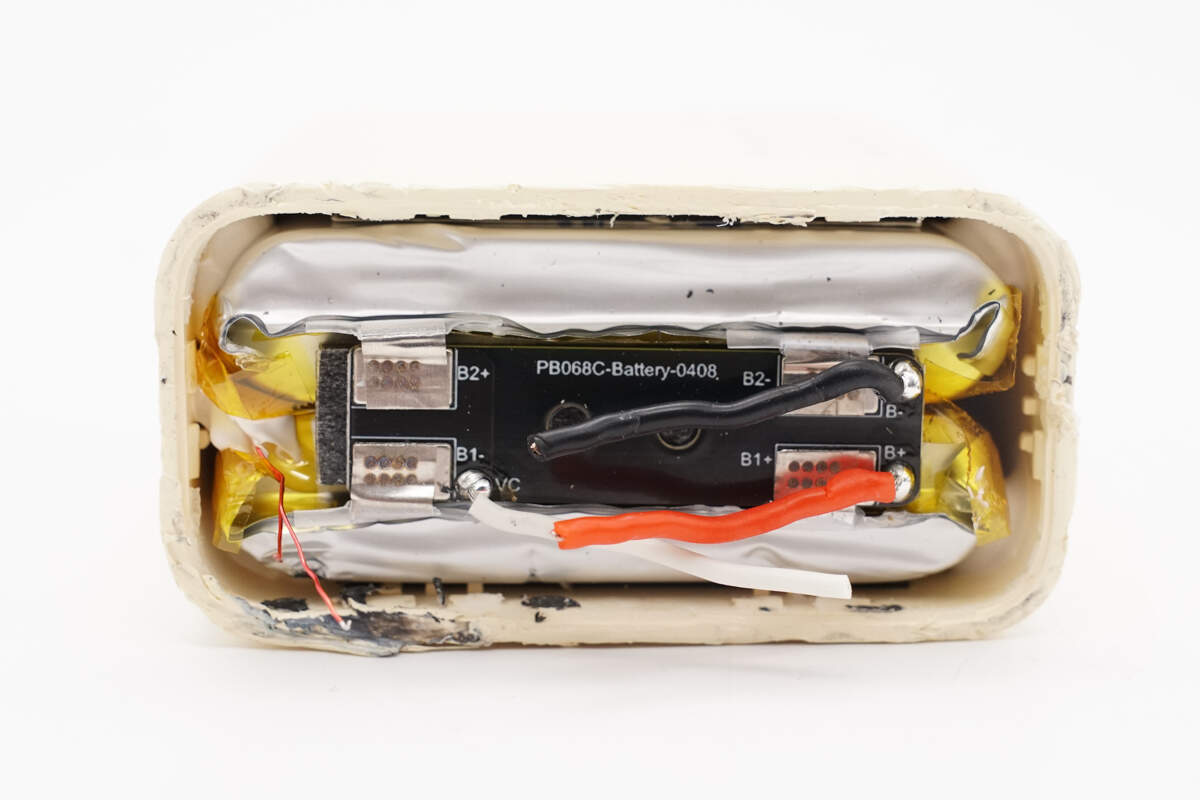

电池组由两片聚合物软包电芯组成。电芯顶部配有一块独立的电池保护板，电芯极耳通过镍片点焊连接至保护板，保护板两端及周边包裹有黄色高温胶带，进行绝缘保护。

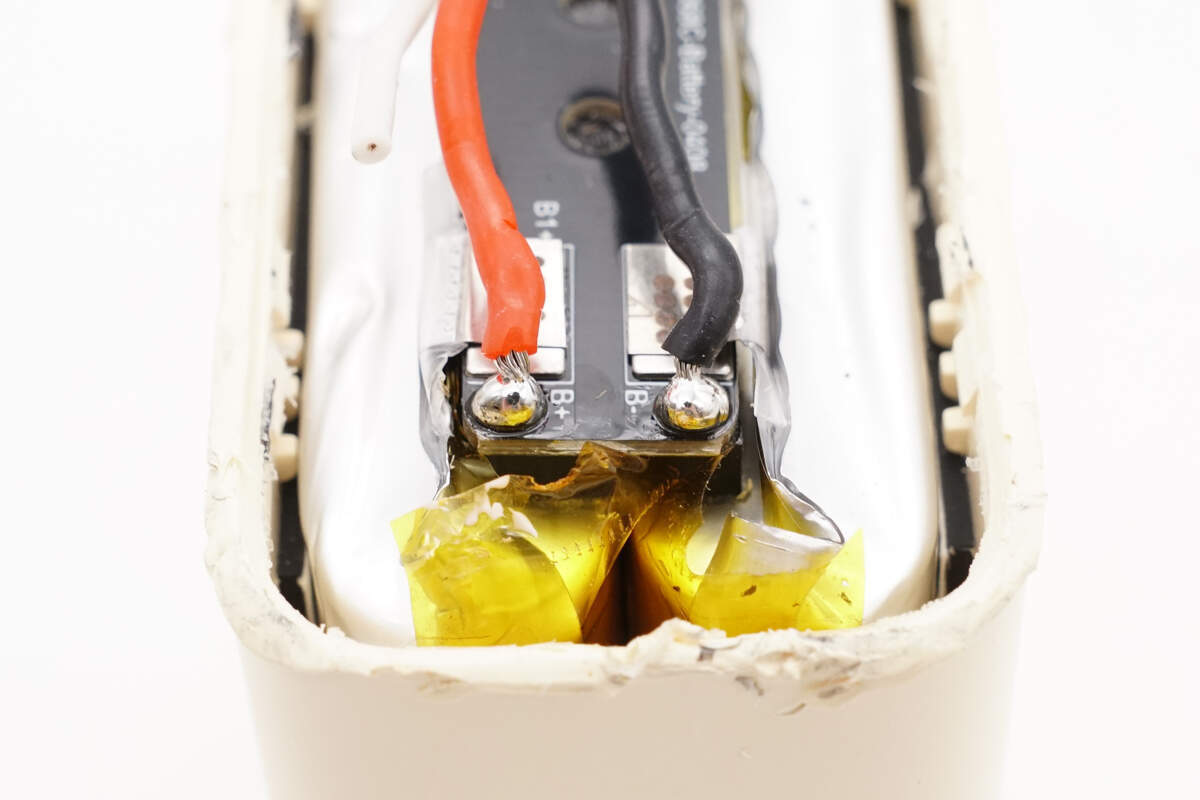

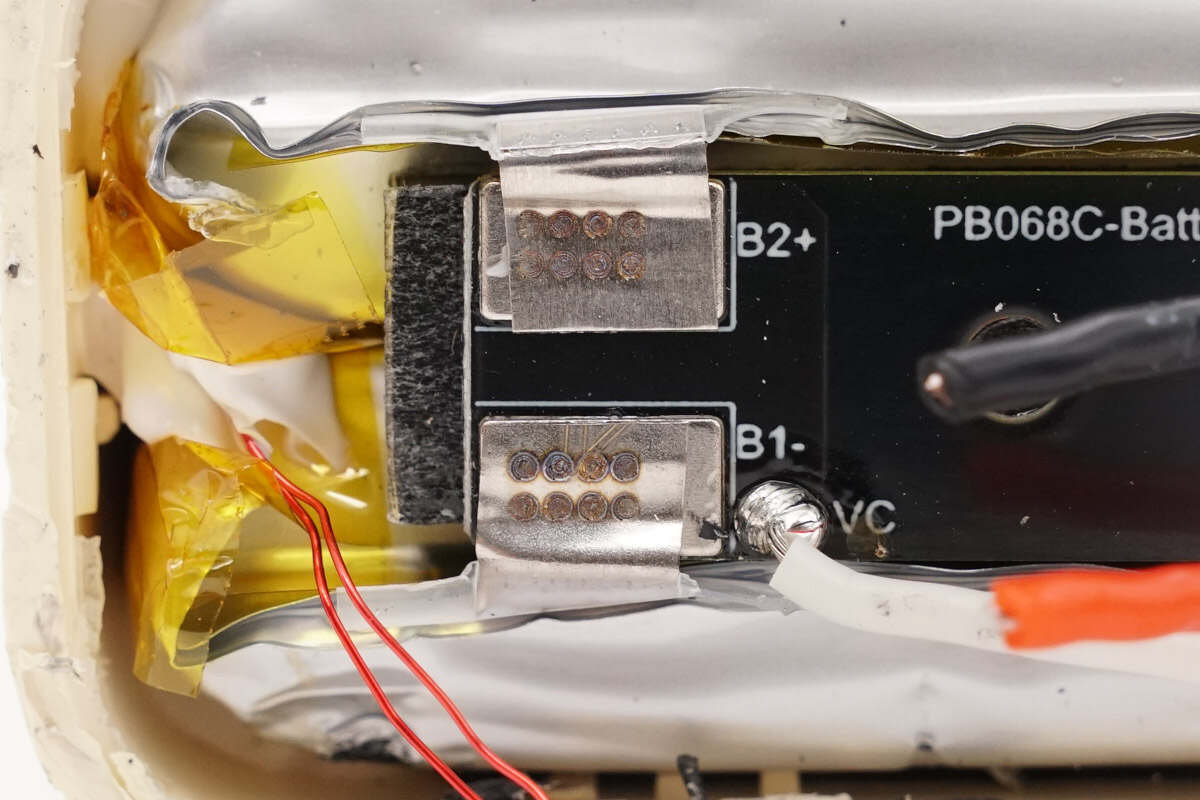

电池保护板连接处特写。红、黑两条硅胶导线分别焊接在 B+ 和 B- 焊盘上，作为电池组的正负极输出。

电芯极耳与电池保护板之间通过镍片点焊连接。

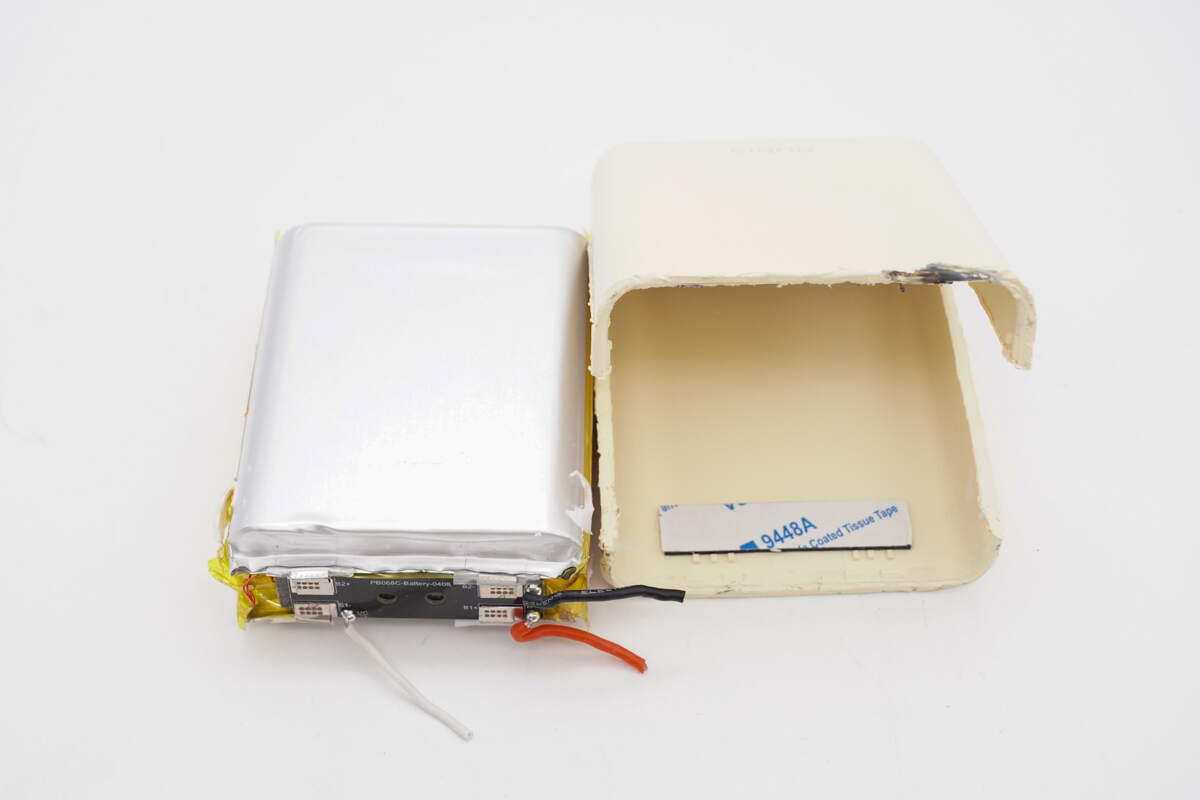

将电池组从机身壳体中取出。可以看到电池组背部与外壳内侧之间通过双面胶进行强力粘贴固定，以防止电池在携带过程中发生晃动或位移。

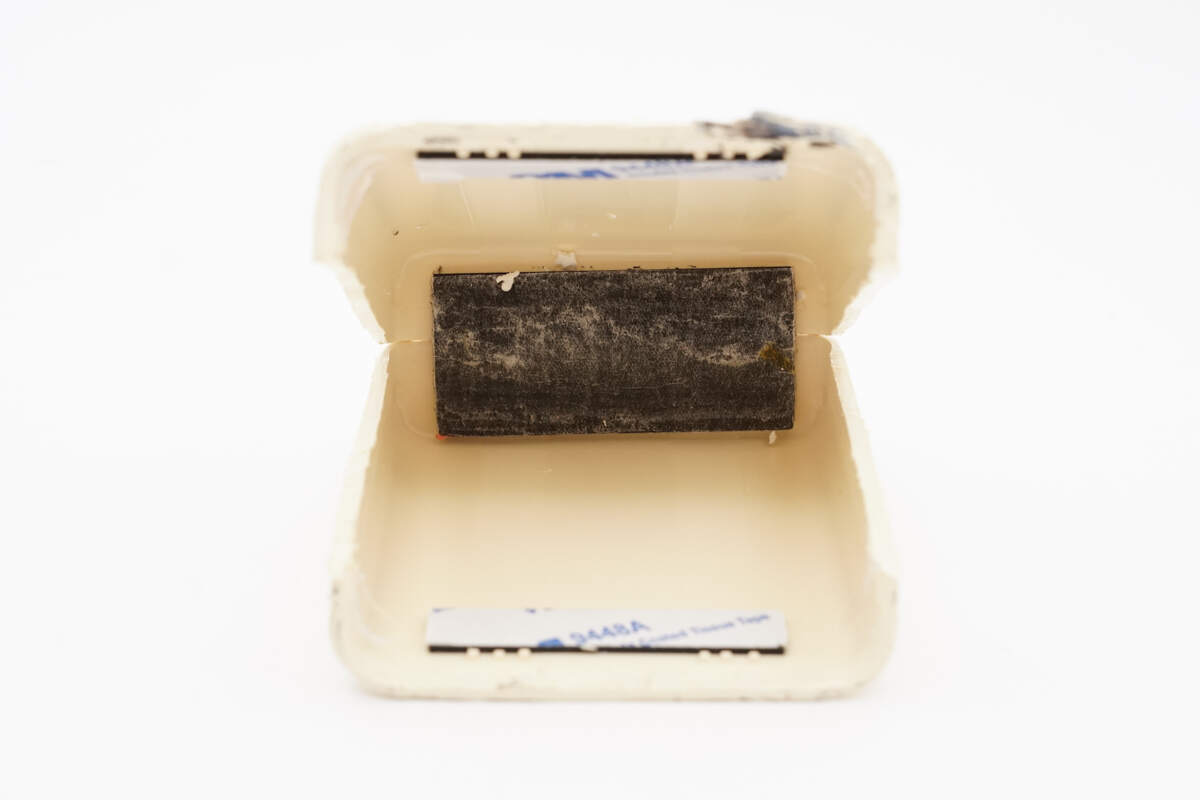

壳体底部粘贴有一大块黑色缓冲泡棉，用于承托电池组底部，起到减震缓冲作用。

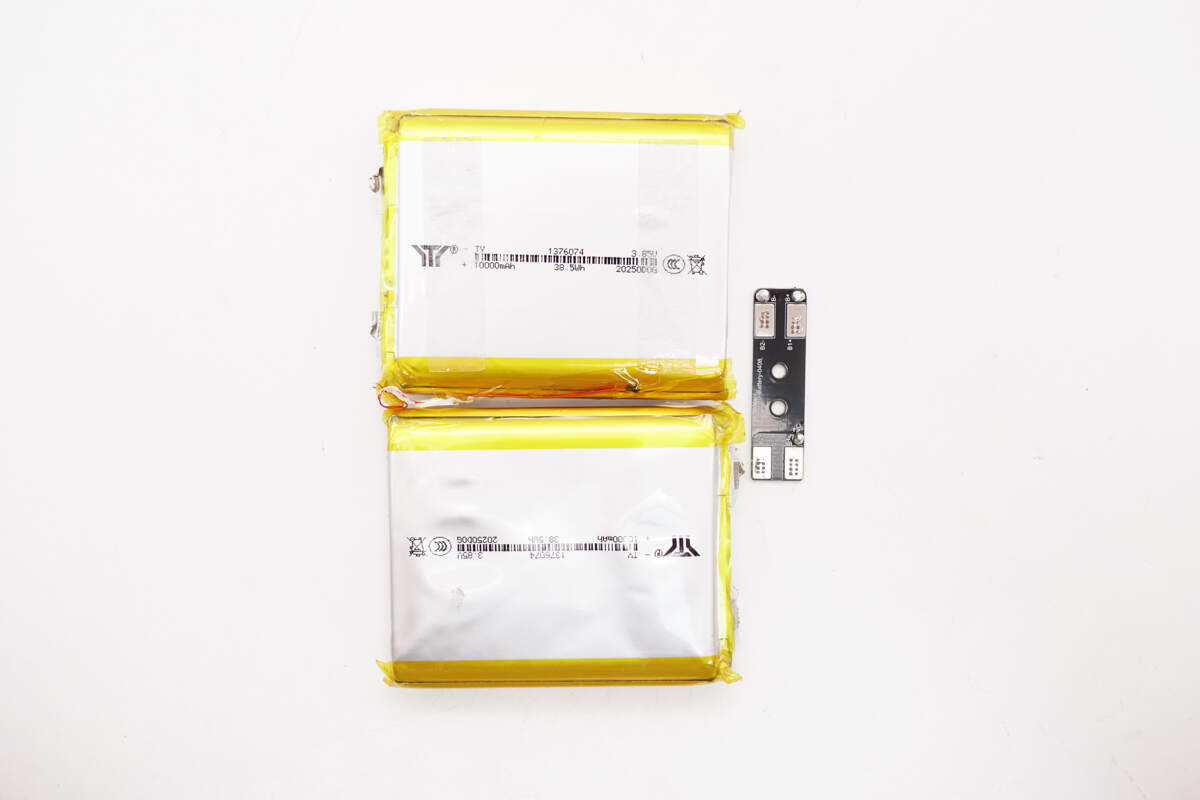

将两片电芯与保护板完全分离。

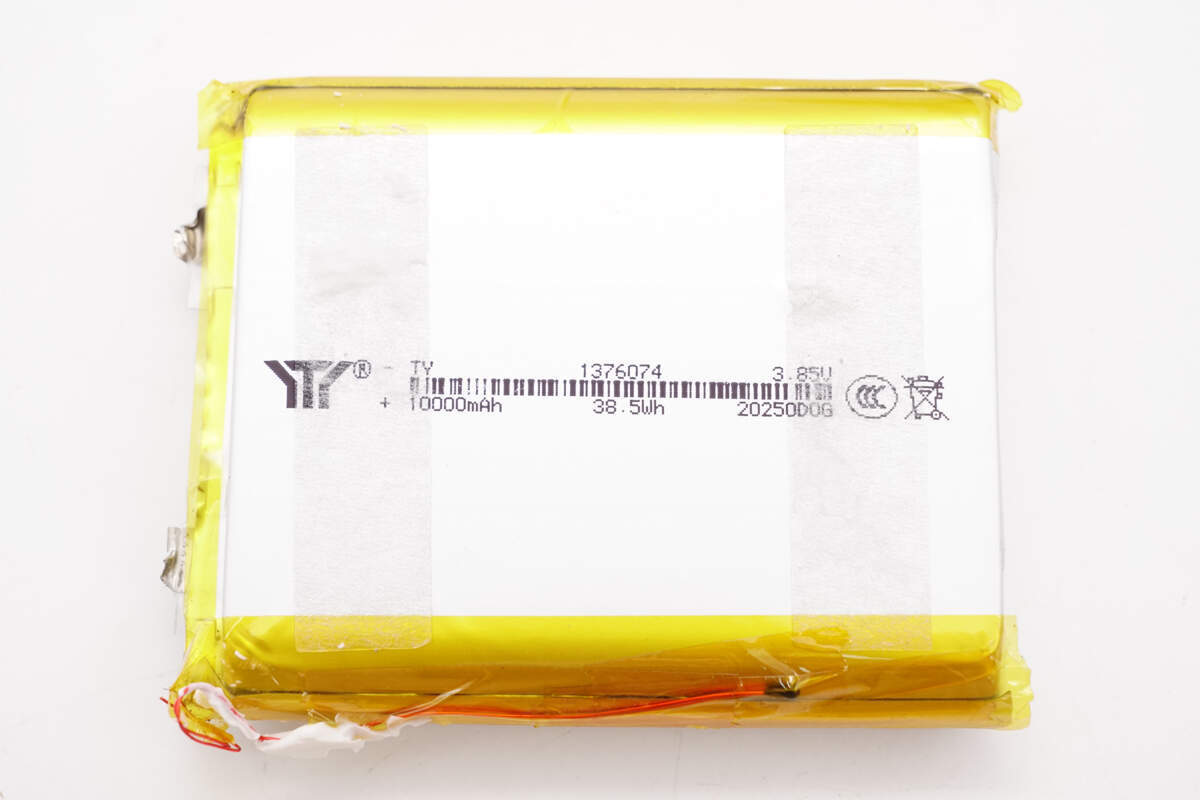

观察电芯喷码，该电芯来自TY拓远，型号为 1376074，标称电压 3.85V，标称容量 10000mAh，能量 38.5Wh，两片电芯串联。

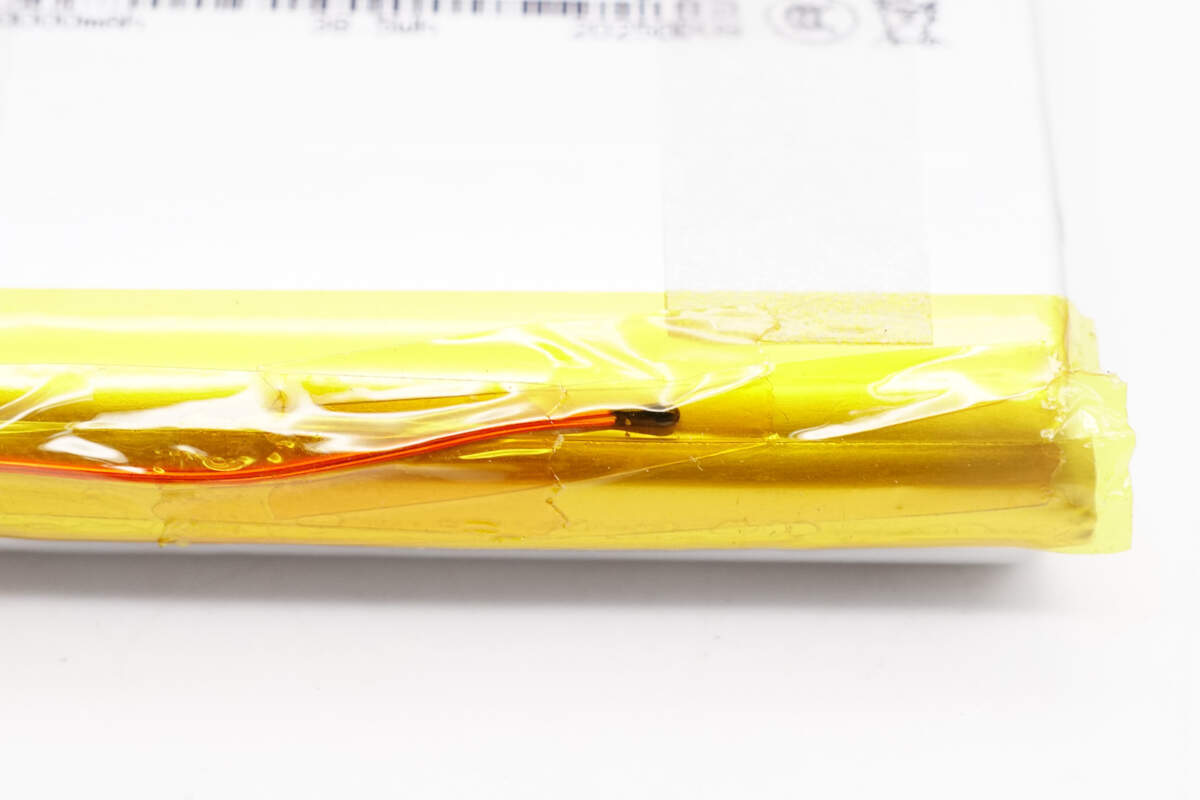

NTC热敏电阻通过高温绝缘胶带粘贴在电芯之间，用于检测充电宝温度。

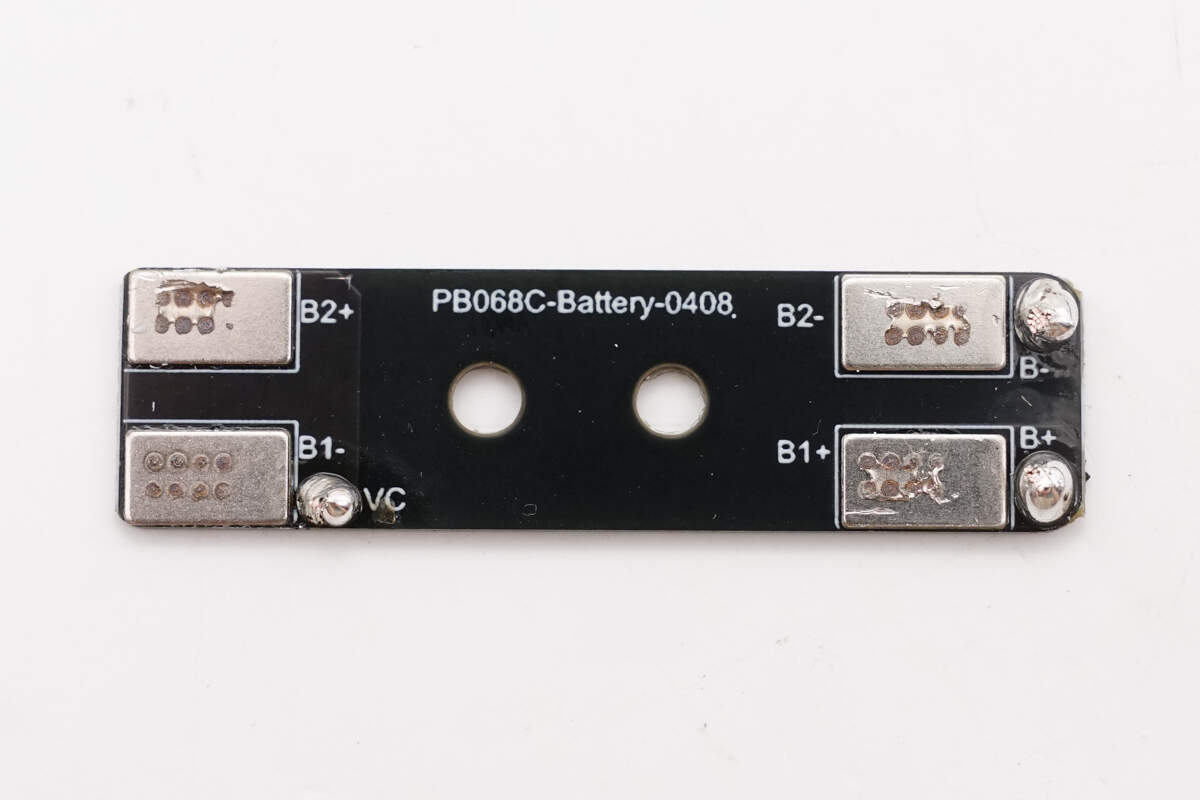

电池保护板预留了四个大面积的镍片连接焊盘，对应两节电芯的串联连接。

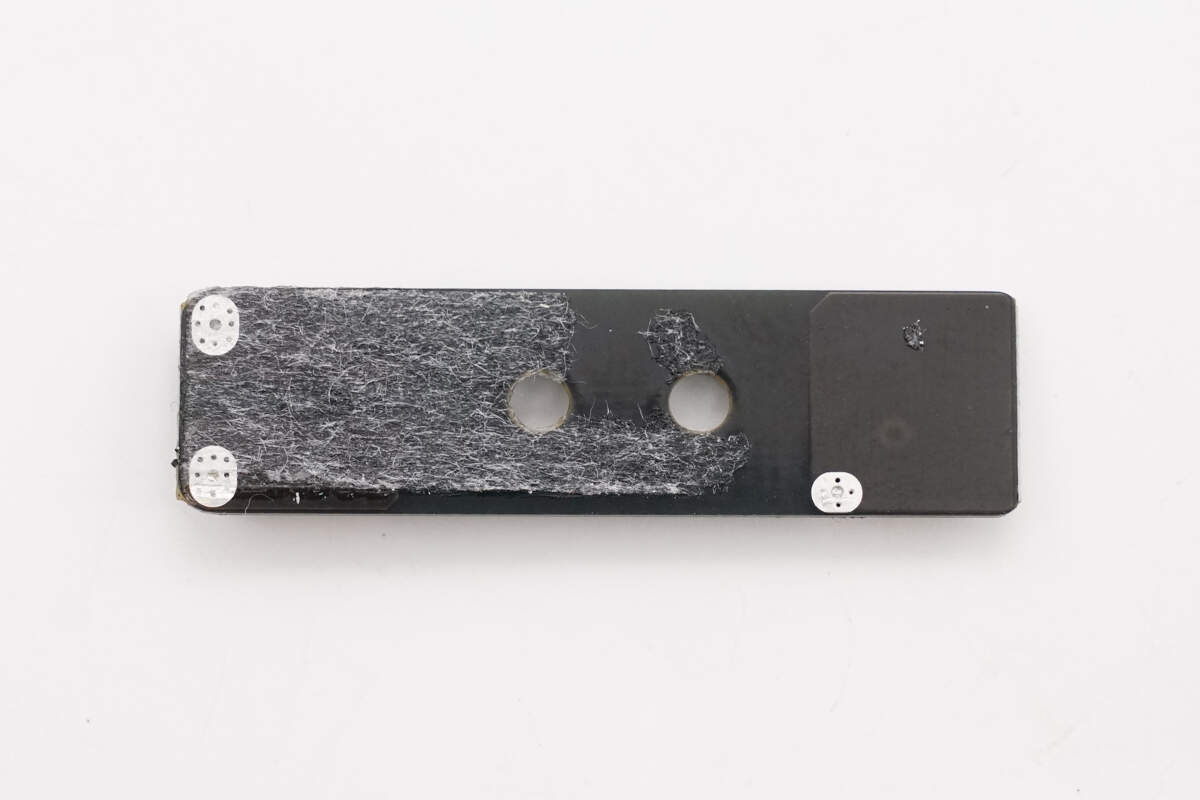

电池保护板背面粘贴有一层青稞纸用于绝缘。

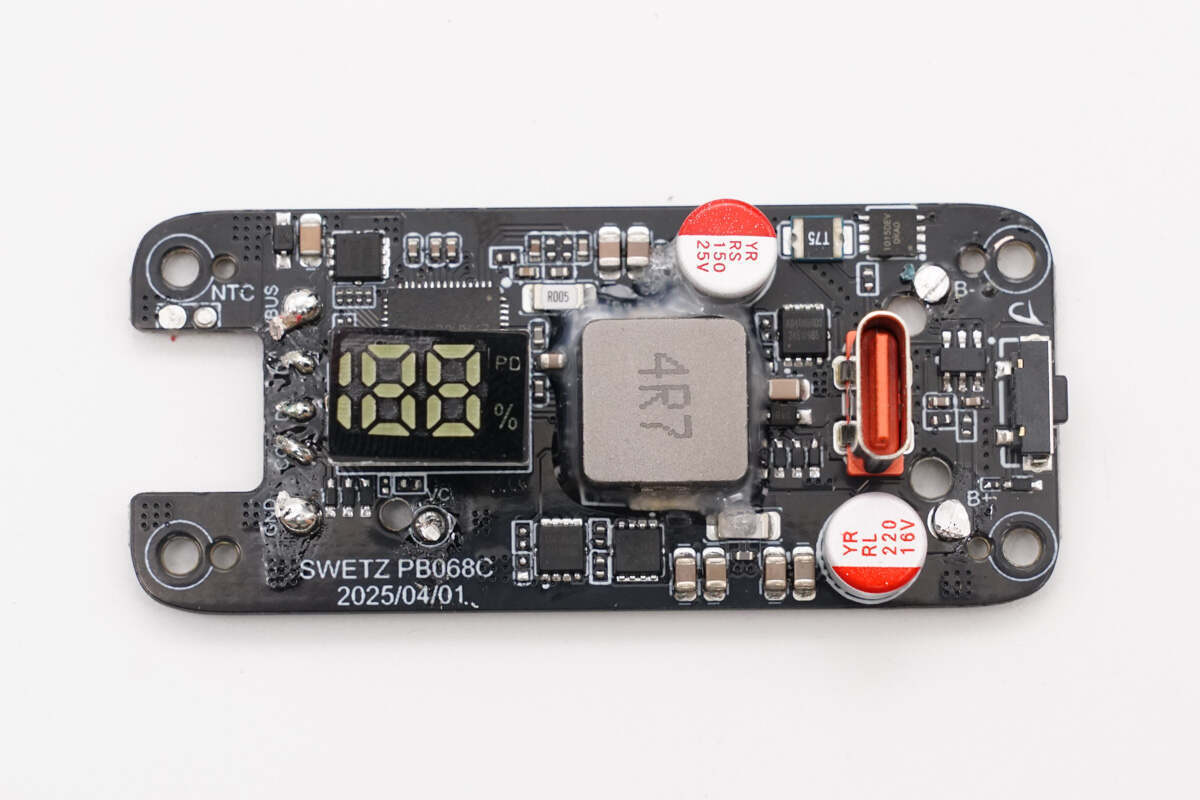

PCBA模块正面一览。中心位置是一颗4R7合金电感，用于升降压电压转换，周边打胶加固。上面焊接有VBUS开关管，电池保护管，升降压开关管、电池保护芯片以及移动电源主控芯片。

升降压电感右侧设有一颗固态电容进行输出滤波，旁边是USB-C母座。左侧设有一颗LED数码管显示屏，用于电量显示，移动电源主控芯片在显示屏下方，PCB板上方还有一颗输入滤波固态电容，板端左侧预留了自带线的焊接孔位。

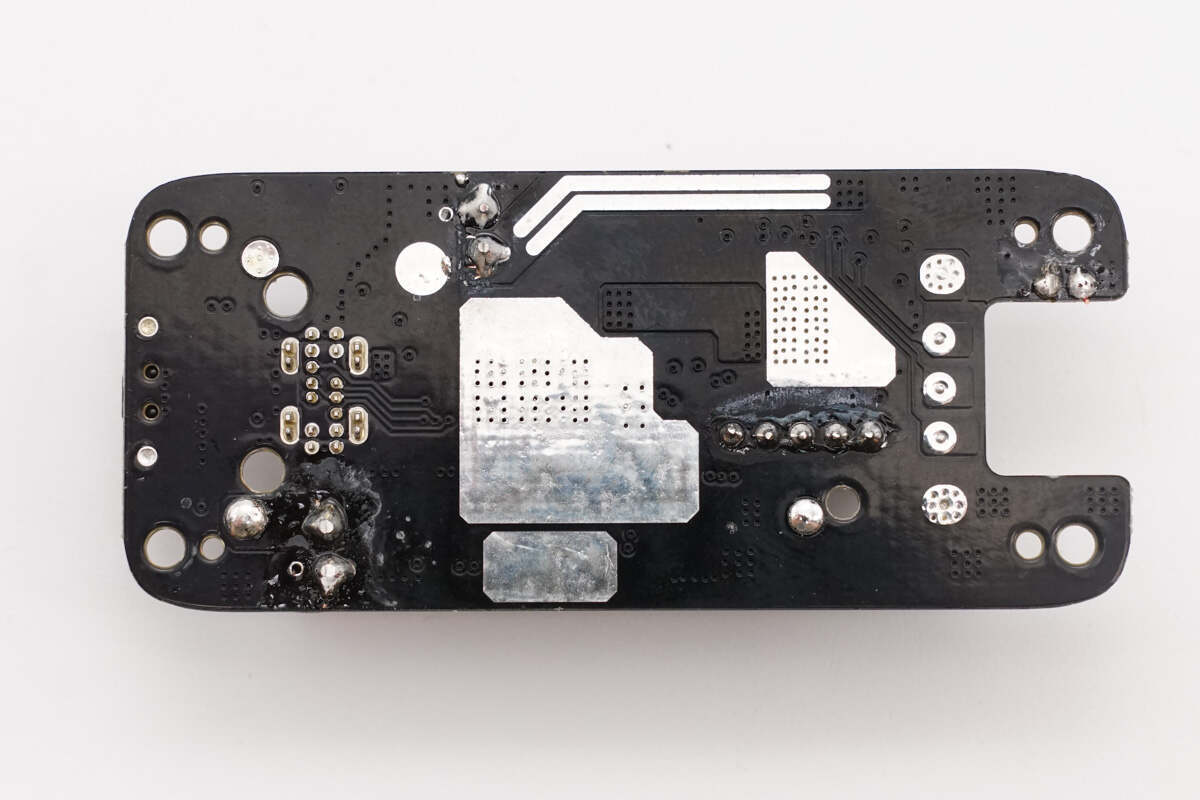

PCBA模块背面未焊接电子元器件。对应正面发热较大的主控芯片、电感以及升降压开关管区域，背面做了大面积露铜加锡处理，增强导热能力。

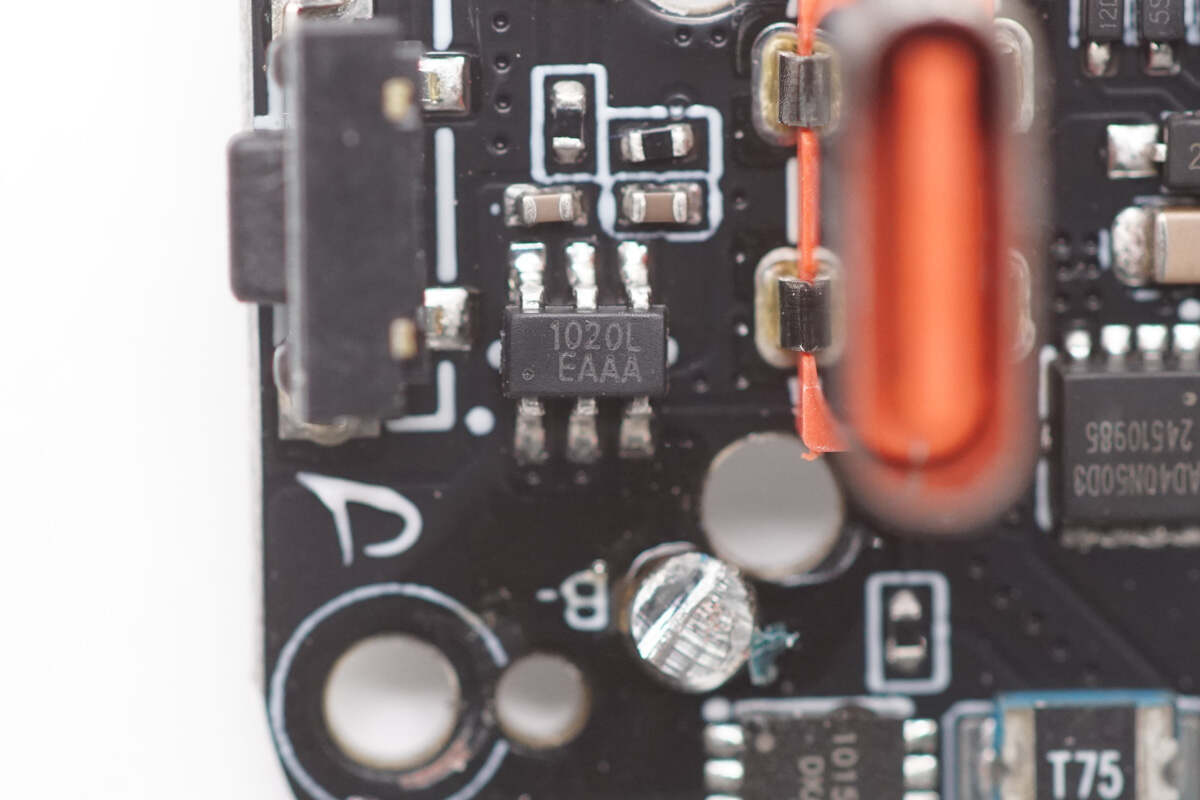

锂电保护芯片来自 ICM创芯微，丝印1020L，实际型号CM1020，这是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

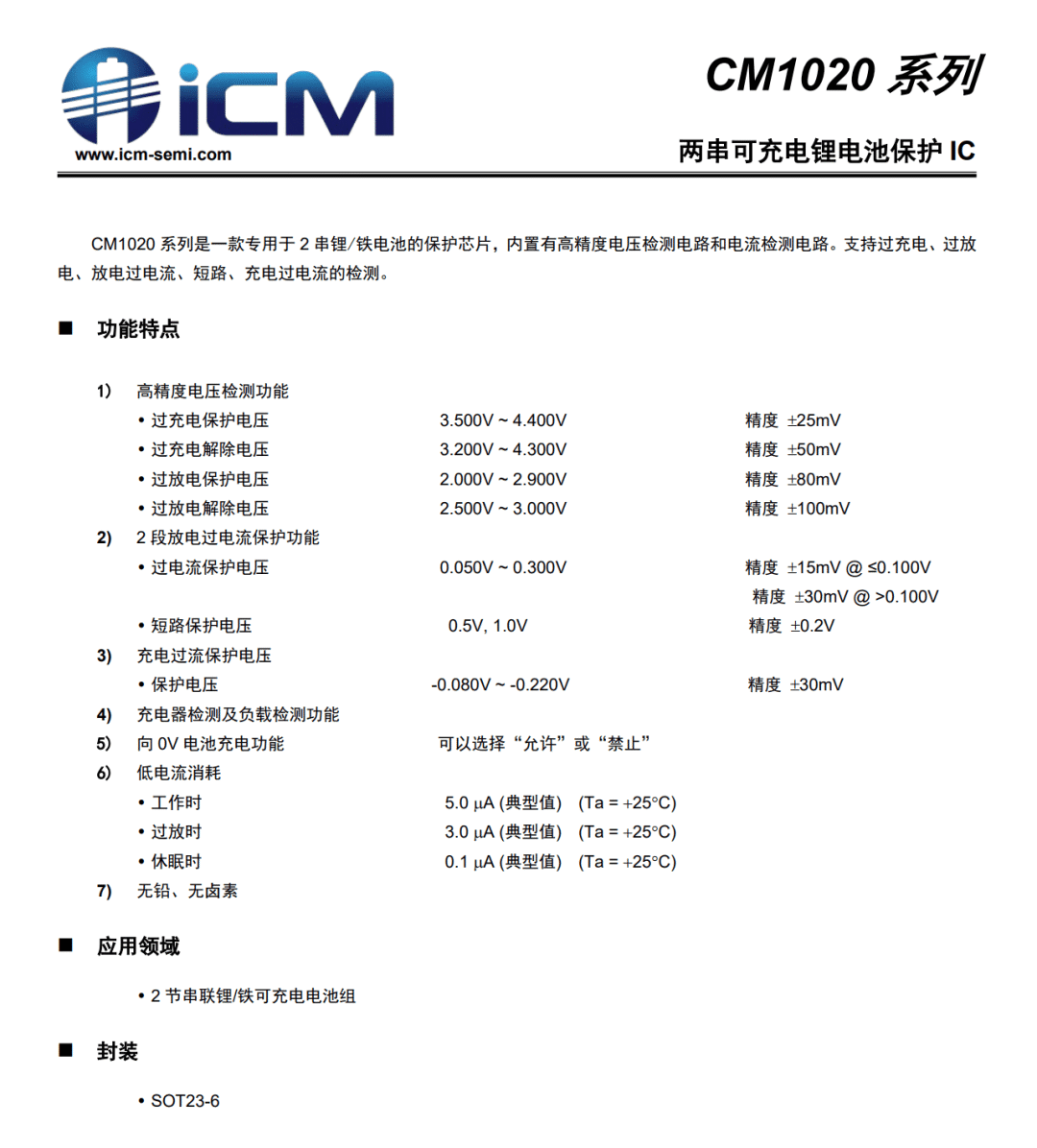

CM1020 详细资料。

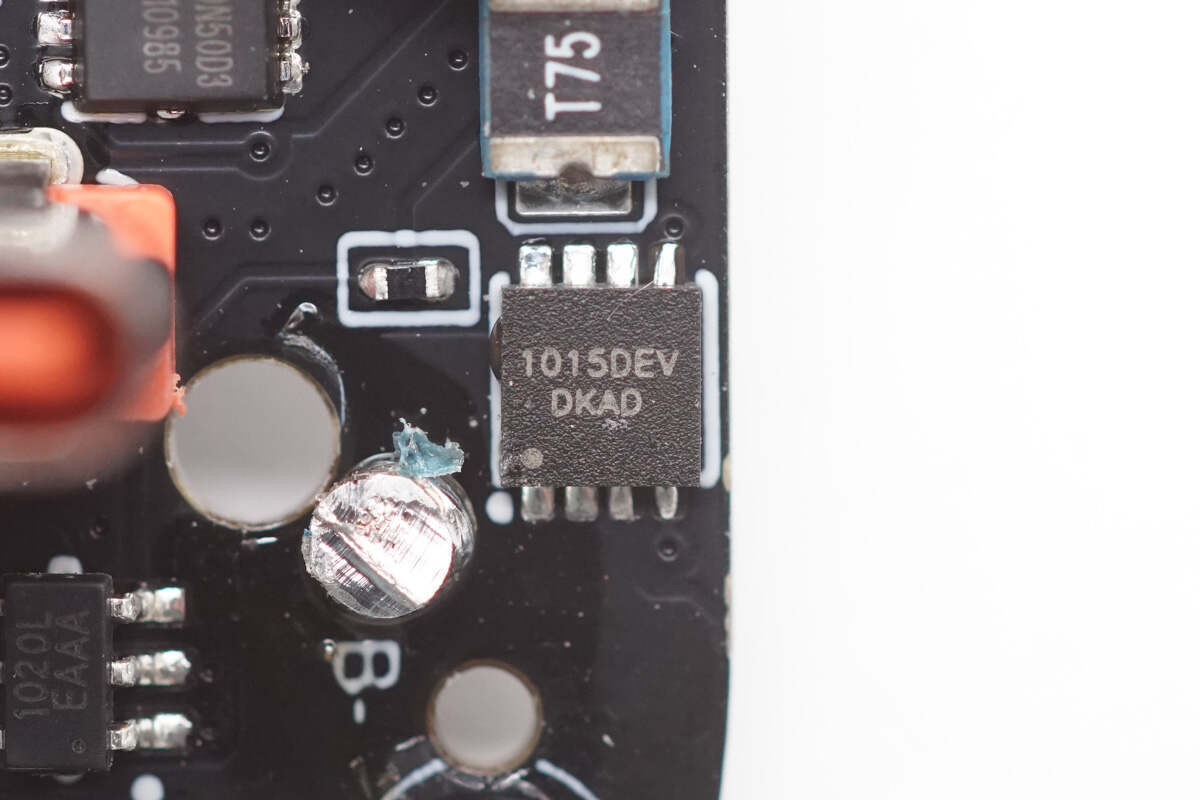

旁边的电池保护管同样来自创芯微，丝印1015DEV，实际型号CMT1015DEV，耐压18V，双NMOS管，采用DFN3*3-8L封装。

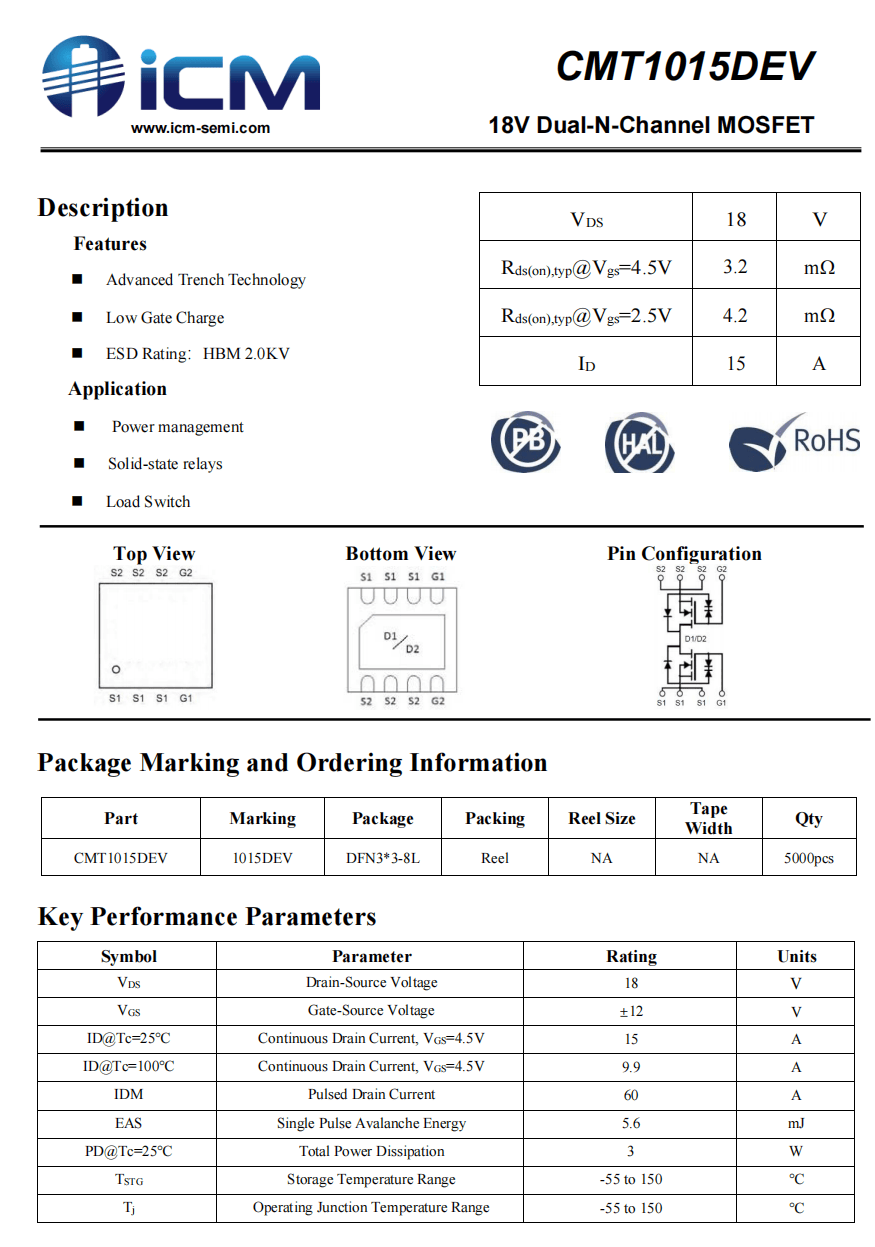

创芯微CMT1015DEV详细资料。

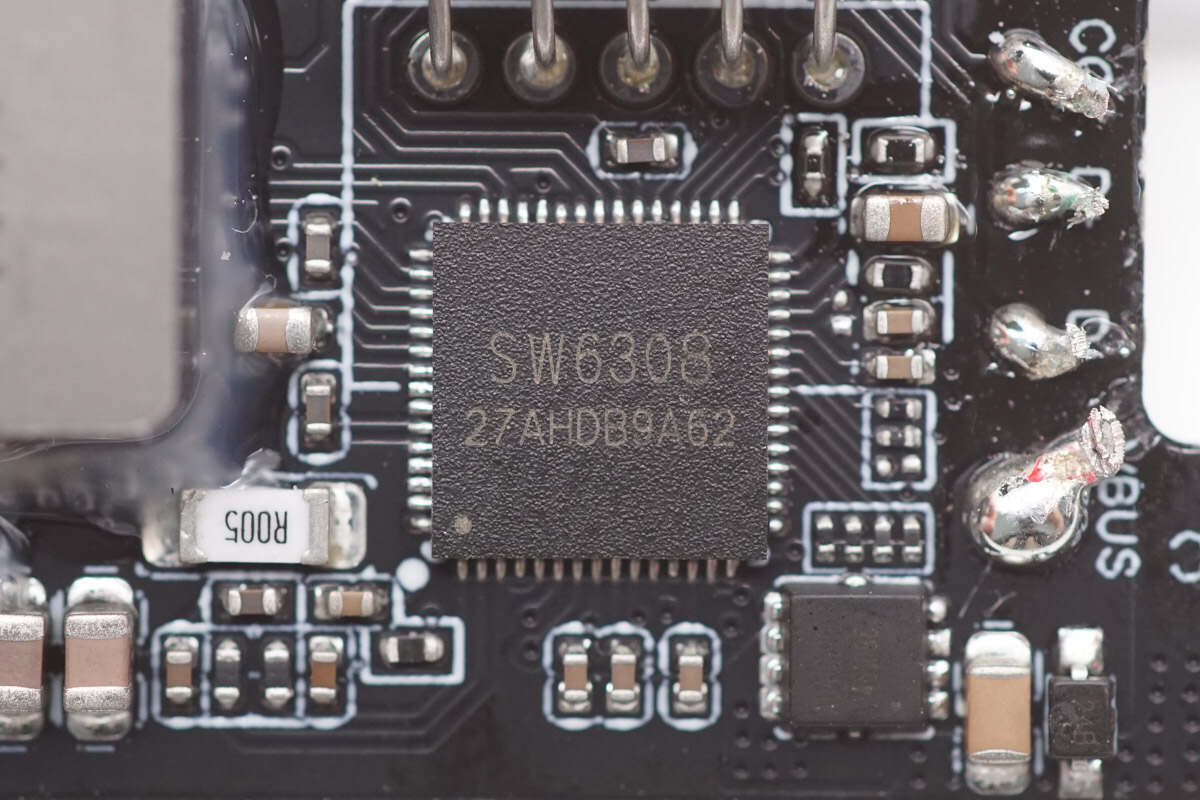

移动电源SOC特写，型号SW6308，来自iSmartWare智融科技。是一款支持USB-C，USB-A和Lightning接口的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达45W的输入输出。

SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，支持3-5颗LED电量显示以及188数码管显示，SW6308采用QFN7*7-60封装，外围元件精简。

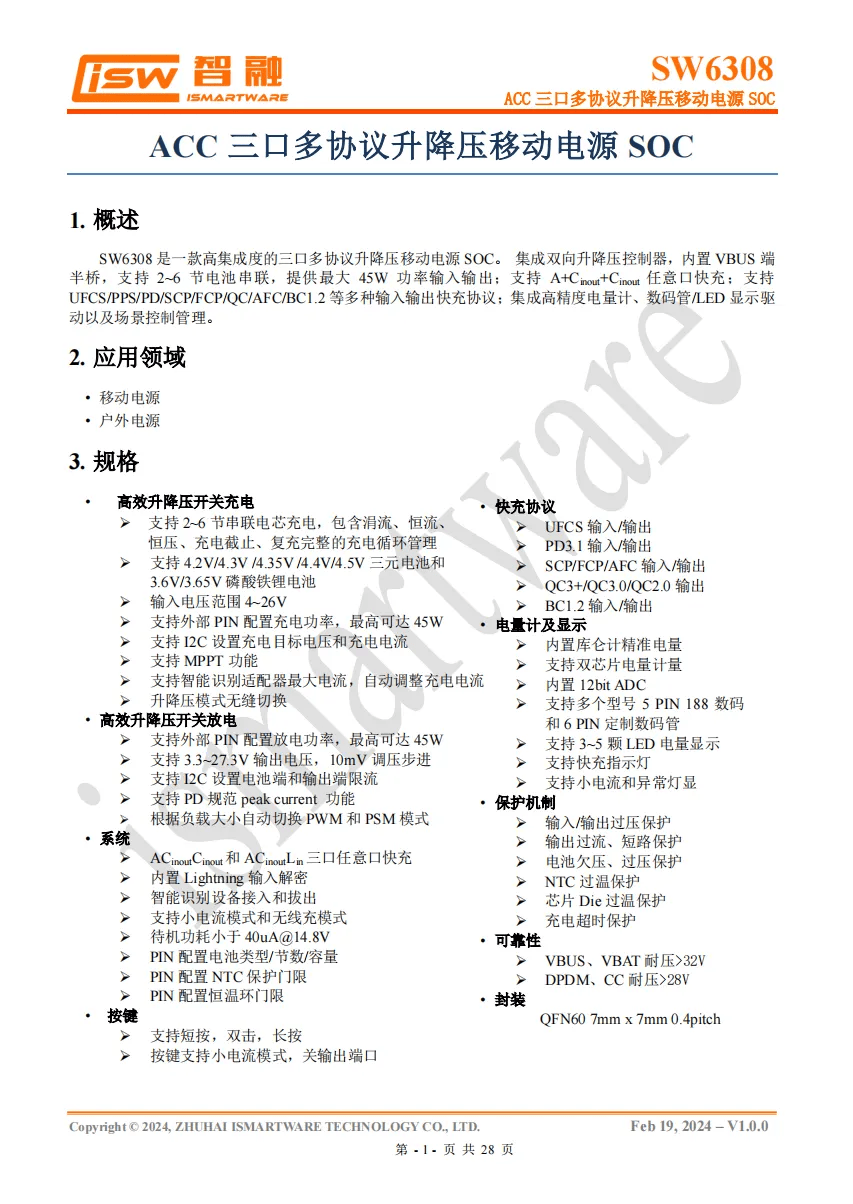

智融科技 SW6308 资料信息。

充电头网拆解了解到，智融科技SW6308此前还被拆解报告：爱沃可10000mAh 30W磁吸自带线充电宝、拆解报告：安克10000mAh自带线充电宝、拆解报告：绿联30W自带线快充移动电源等产品采用，芯片性能质量获客户一致认可。

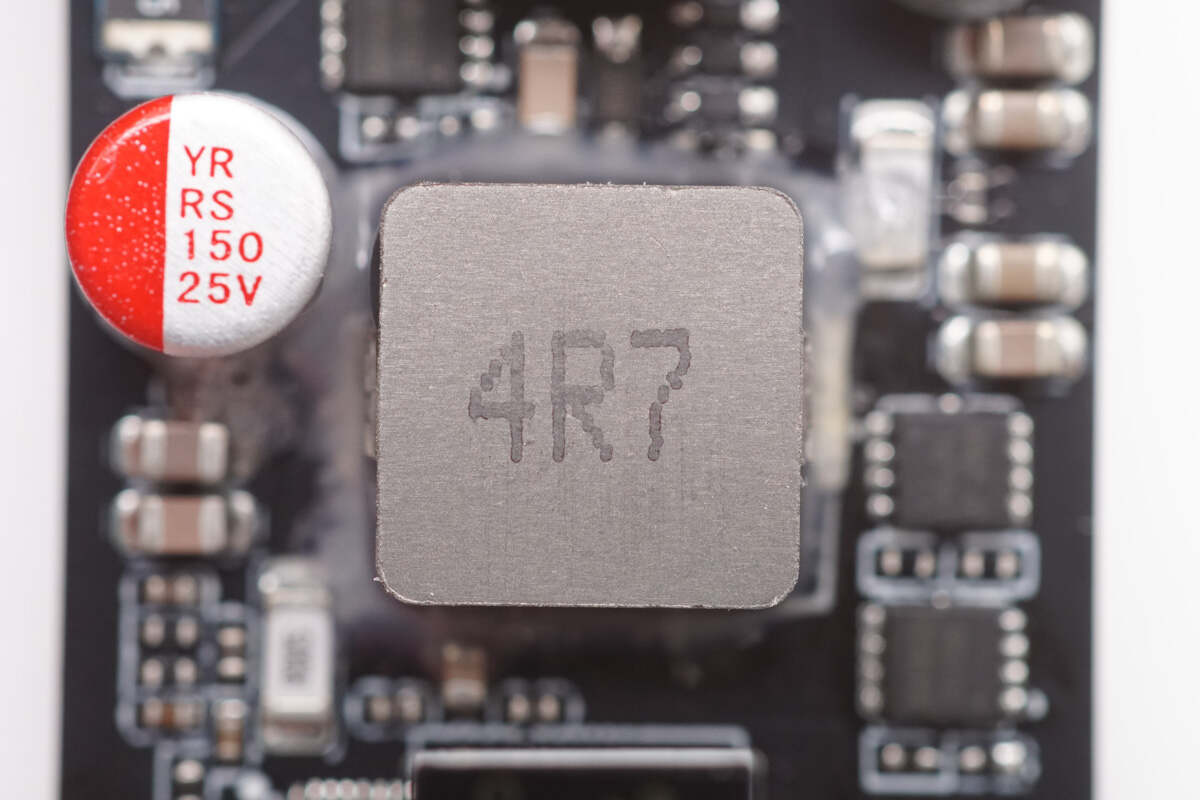

升降压电感特写，规格4.7μH。

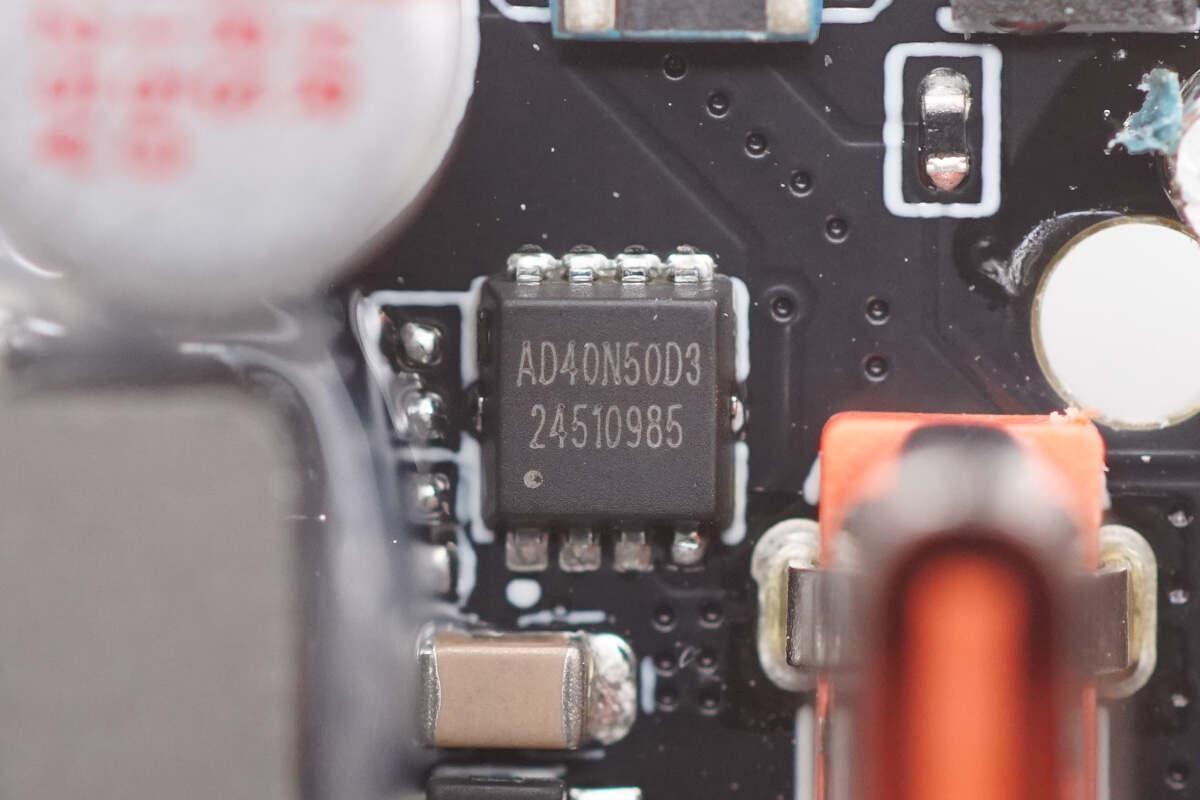

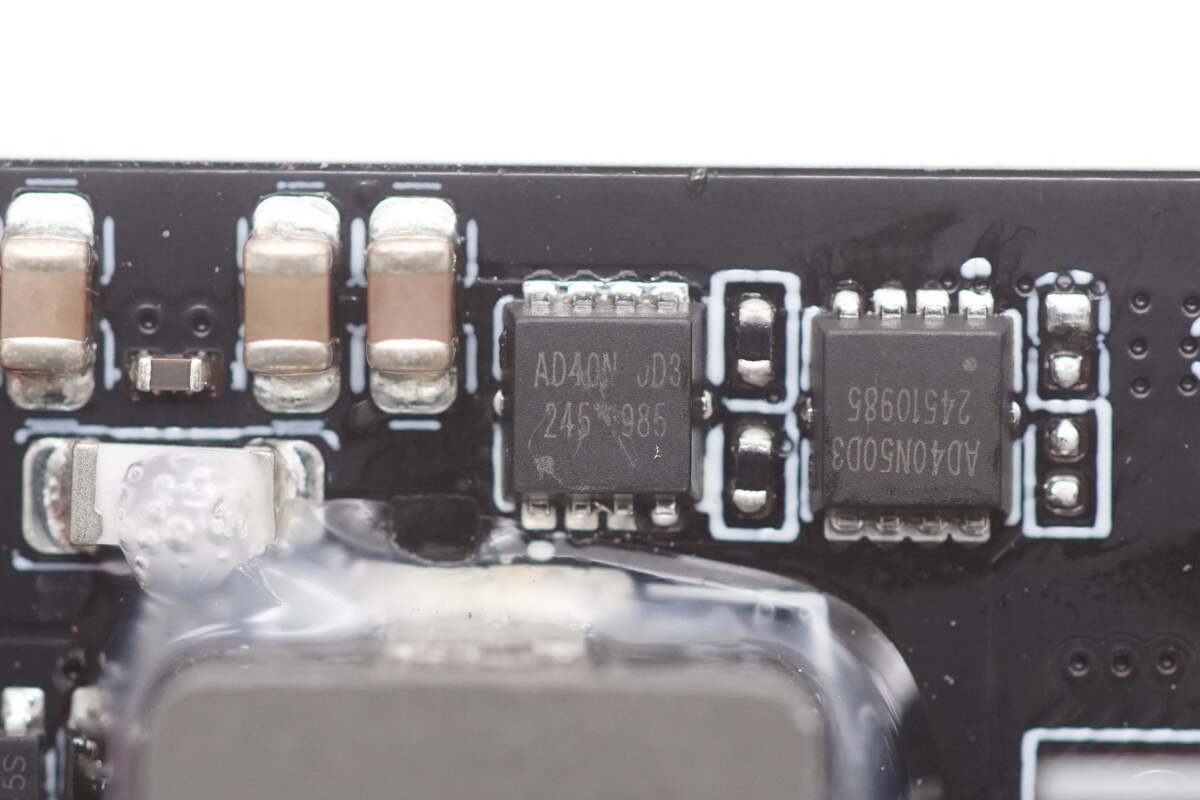

旁边与之搭配的两颗同步升降压开关管特写，型号AD40N50D3，来自Adamant砹德曼，NMOS管，耐压40V，采用PDFN3333封装。配合智融SW6308进行升降压电路控制。

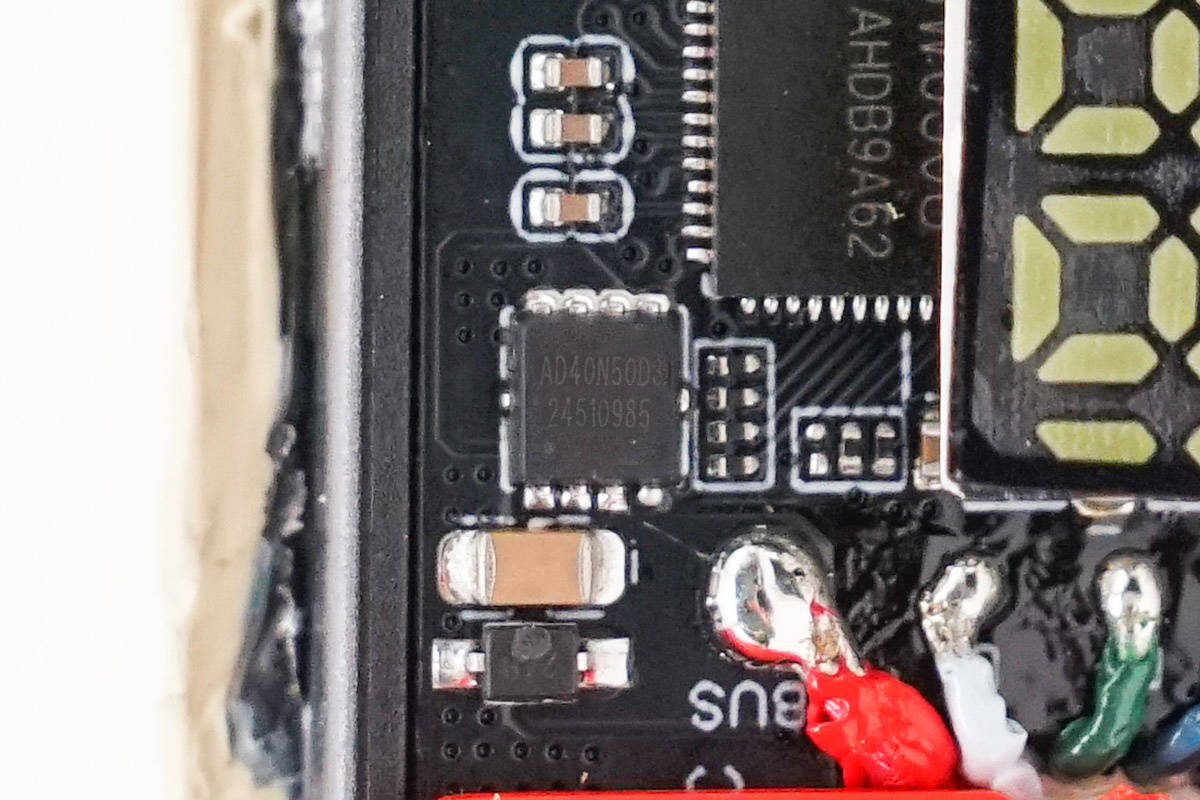

用于USB-C自带线的VBUS开关管特写，同样来自Adamant砹德曼，型号AD40N50D3，NMOS管，耐压40V，采用PDFN3333封装。

控制USB-C接口的VBUS开关管型号一致。

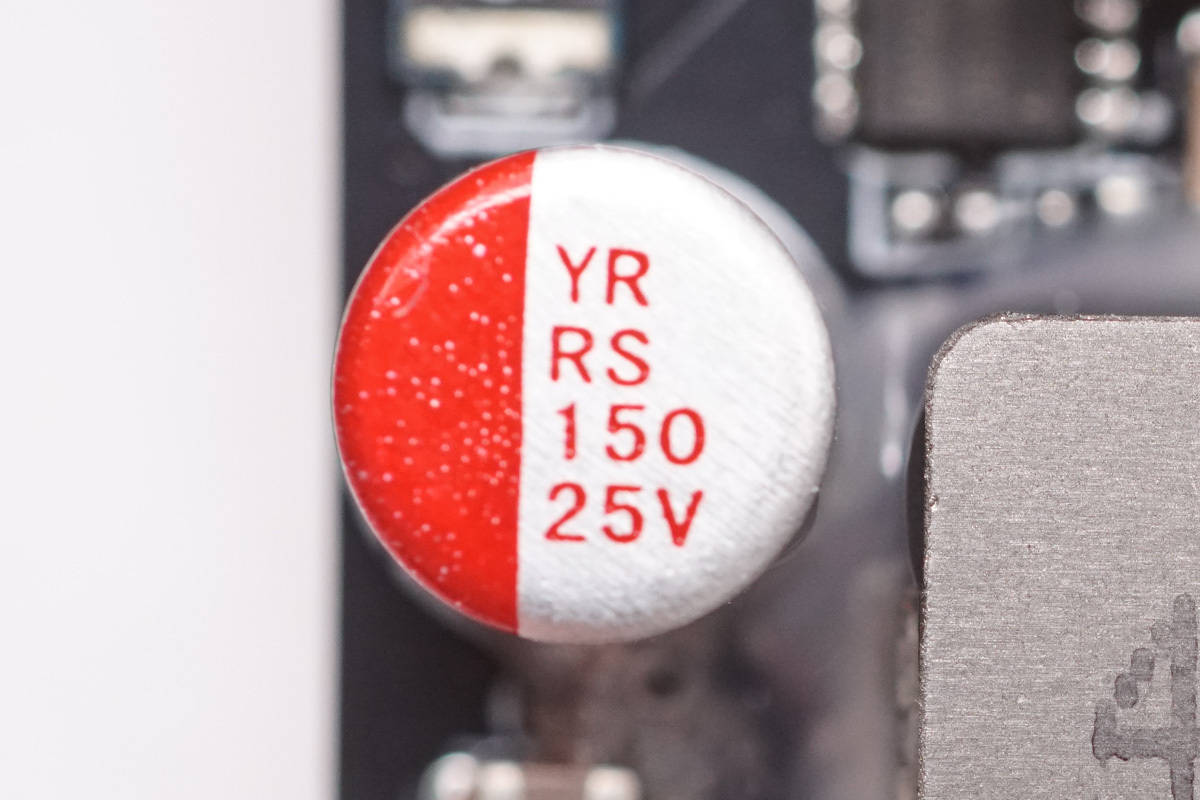

输入滤波固态电容来自yunrui云睿电子，规格为25V150μF。

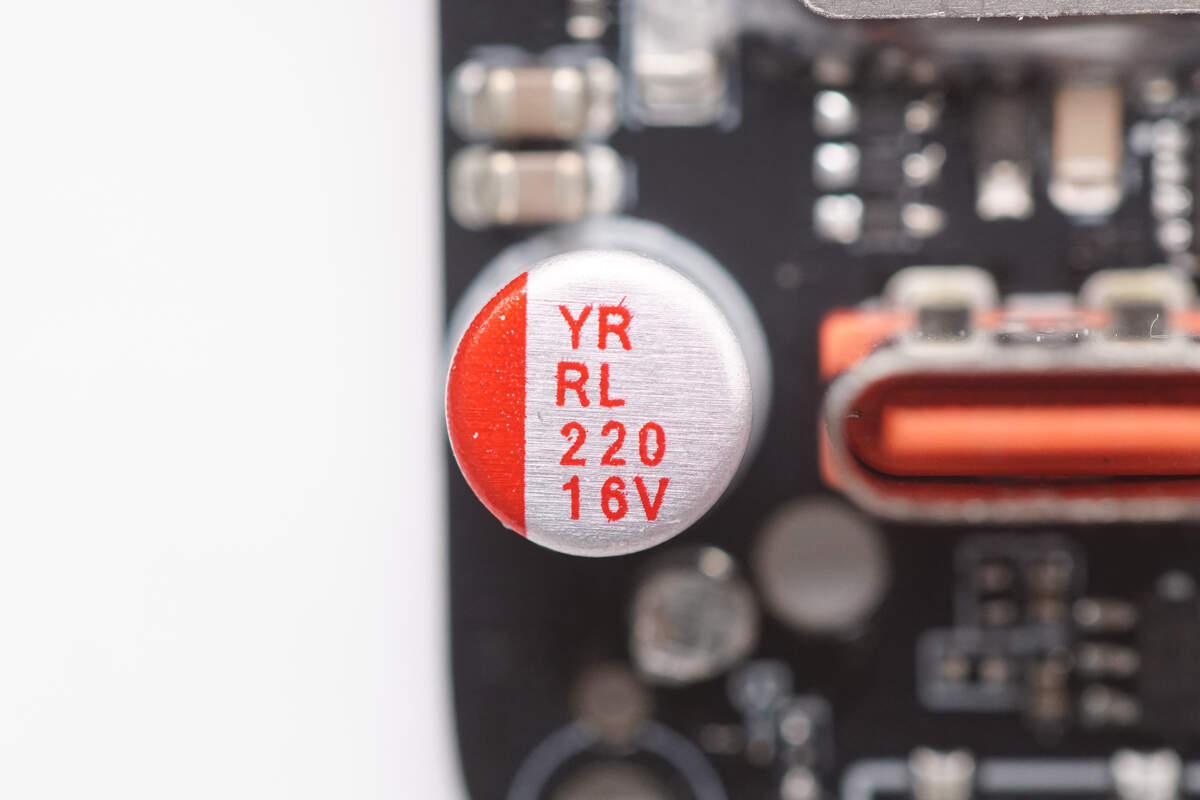

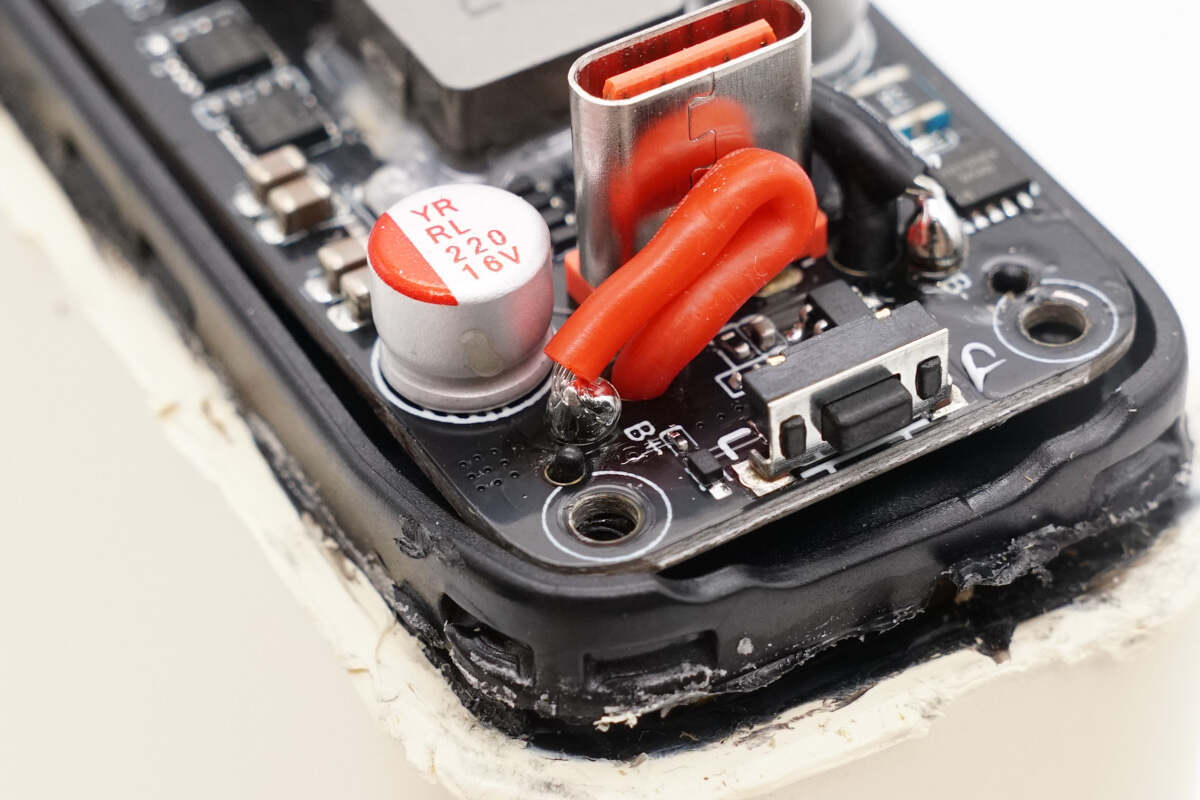

输出滤波固态电容来自yunrui云睿电子，规格为16V220μF。

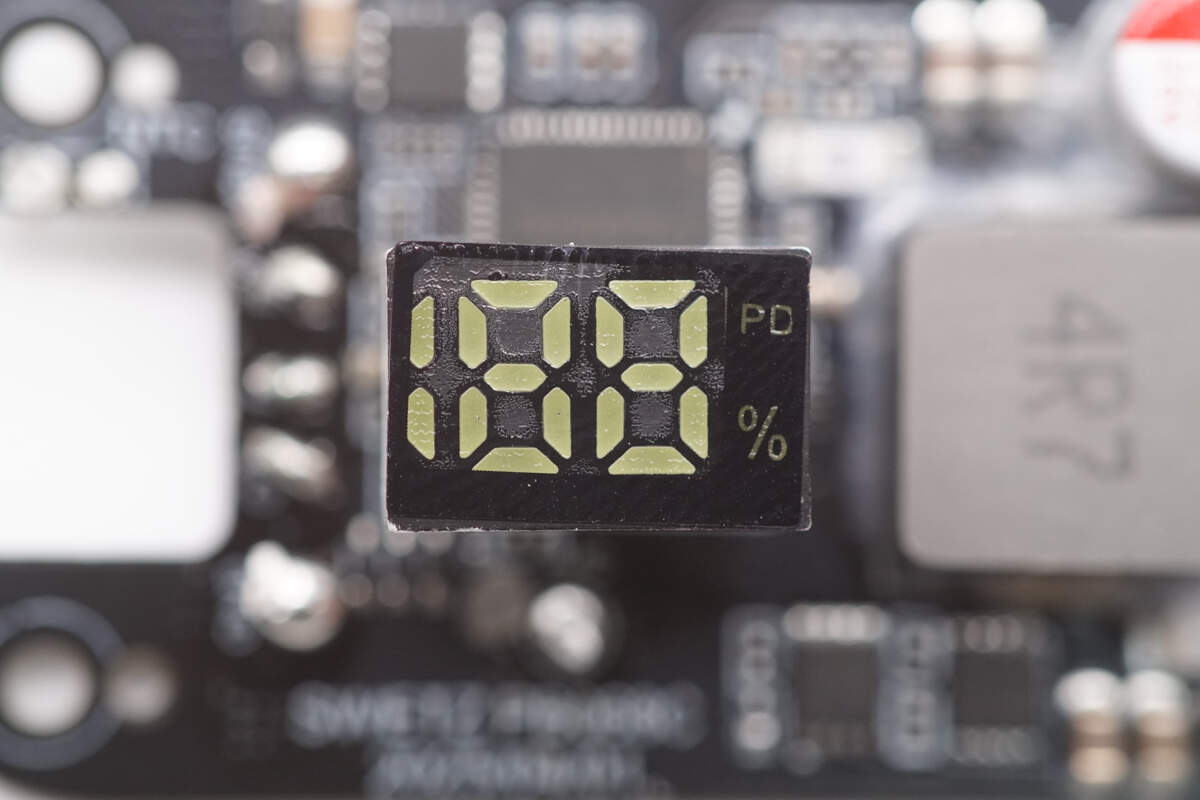

LED数码管显示屏特写。

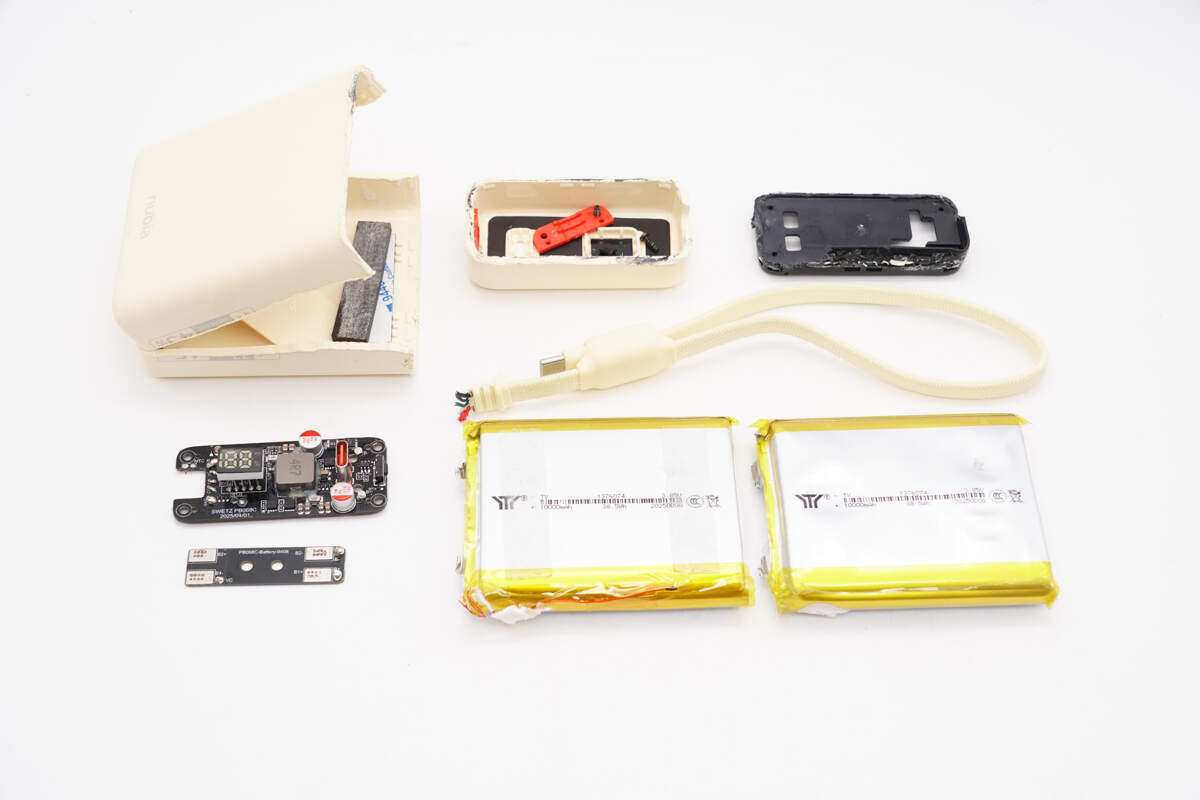

全部拆解完毕，来张全家福。

充电头网总结

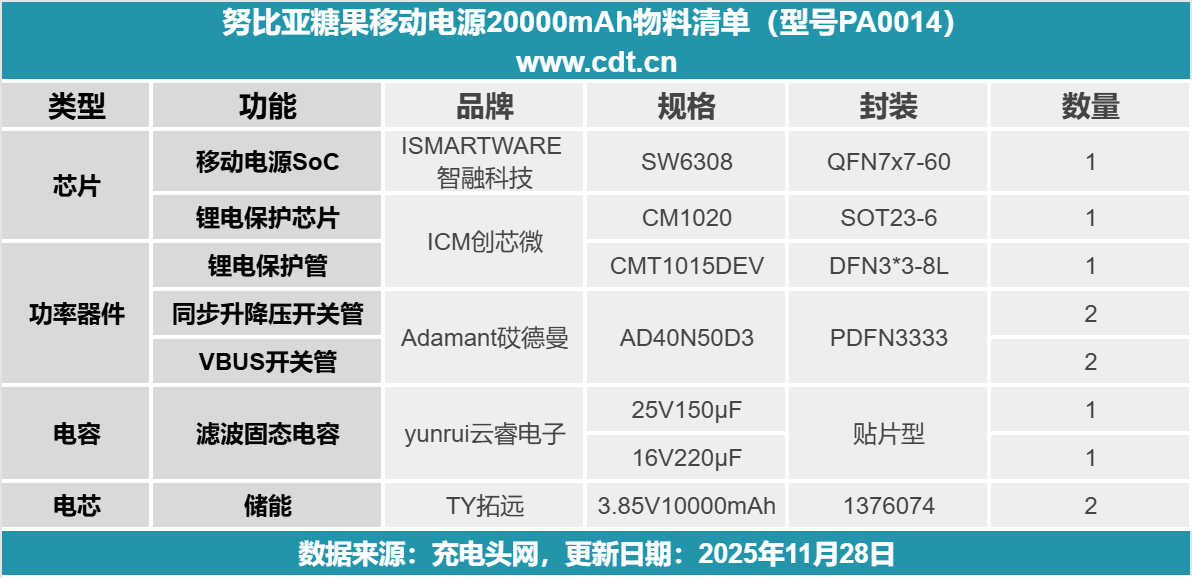

最后附上努比亚糖果移动电源20000mAh的核心器件物料清单，方便大家查阅。

努比亚糖果移动电源 20000mAh 版本延续了糖果系列的多彩外观与年轻化设计语言，相比此前拆解过的 10000mAh 版本，这一代在容量直接翻倍的同时，自带线方案也同步升级，自带 USB-C 线与机身一体化设计更彻底，既是充电线也是挂绳，收纳、美观与便携性兼顾。机身采用上下分区的亮面 + 磨砂拼接设计，配合圆润转角，整体观感与握持体验都更偏向日常随身时尚单品。

在配置方面，这款移动电源配备 1 个 USB-C 接口 + 1 路自带 USB-C 线，两路均支持最高 45W 双向快充，可满足手机、平板、小型笔电等多类终端的快充需求。协议上，实测兼容 UFCS 融合快充以及 PD3.0、PPS等市面主流快充协议，对安卓阵营与多品牌生态十分友好；并具备机身数显屏可实时显示电量与充电状态，并指示是否处于 PD 快充，对于用户判断充电状态更加直观。

充电头网拆解了解到，内部采用两片来自 TY 拓远的聚合物软包电芯串联组成电池组，采用创芯微 CM1020 负责 2 串锂电池的过充、过放、过流及短路保护，外围配合大面积镍片焊接与青稞纸绝缘，安全与可靠性有充分保障。PCBA 模块与电池之间通过塑料支架、导热硅胶垫、石墨散热片以及底部缓冲泡棉多层结构支撑与导热，能很好保证内部结构强度与缓冲防震。

内部结构方面，移动电源主控采用智融科技SW6308移动电源SOC，集成双向升降压和多协议快充控制，并内置VBUS端半桥，让产品的集成度大大提高。产品壳体底部及两侧大面积缓冲隔热泡棉负责固定、缓冲与隔热，NTC热敏电阻深入电池组内部实时监测温度，整体用料扎实，布局合理，兼顾安全性与体积控制。
