一、仪器校验原理

核心逻辑：基于气体压力与温度的动态关系，以20℃为标准温度，通过压力-温度换算模型实现精准校验。

压力-温度标准化：密闭容器中，SF6气体压力随温度变化，20℃时的压力值作为基准。校验时需将实测压力转换为20℃等效值，确保数据可比性。

动作值捕获：通过充气/放气模拟密度继电器的工作状态，实时记录触发信号（闭锁、报警、超压）时的压力值，并转换为标准值。

回复值验证：反向操作（放气/充气）验证继电器信号恢复时的压力值，确保动作可靠性。

二、校验流程详解

闭锁回复值校验

步骤：继电器指针归零→缓慢充气→触发闭锁动作→记录压力值→换算为20℃等效值。

意义：验证继电器在低压闭锁状态下的恢复阈值，防止误动作。

报警回复值校验

步骤：缓慢充气→触发报警信号→记录压力值→换算为标准值。

意义：确保继电器在压力异常时及时报警，并在压力恢复后解除警报。

超压回复值校验

步骤：充气至超压信号触发→缓慢放气→信号恢复时记录压力值→换算为标准值。

意义：防止设备因压力过高损坏，验证超压保护功能的可靠性。

报警值与闭锁值校验

报警值：从高于报警回复值的状态放气，记录报警信号触发时的压力值。

闭锁值：直接放气至闭锁信号触发，记录压力值。

意义：分别验证继电器在压力下降过程中的报警和闭锁阈值。

超压值校验

步骤：充气至超压信号触发→记录压力值→换算为标准值。

意义：确保设备在极端高压下启动保护机制。

三、仪器功能与特点

智能化设计

高速处理：采用模数混合型单周期单片机，运行速度是普通单片机的10倍，实时捕获继电器动作信号。

全自动校验：支持指针式和电子式密度继电器，自动完成充气、放气、数据记录及换算。

中文菜单：320×240大屏幕彩色液晶显示，操作直观。

高精度与稳定性

压力传感器：精度达0.2级，分辨率0.001 MPa，确保数据准确。

温度补偿：内置高精度测温模块（-20℃～60℃，分辨率0.1℃），自动修正环境温度影响。

自校功能：长期使用后可通过内置程序修正误差，维持校验精度。

多功能与扩展性

多组接点测量：支持1～3组接点（常开或常闭）的响应值和恢复值同步测量。

数据存储与传输：可存储100组数据，通过RS-232接口上传至PC机，自动生成测试报告。

便携设计：内置高容量锂电池（支持10小时连续工作），配备进口快速接头，减少漏气风险。

环境适应性

宽温工作范围：-20℃～60℃，适用于极端环境。

常温表校验：可在任意环境温度下对压力表和密度表进行校验。

四、技术参数与连接指南

主要技术参数

测量范围：0～1.000 MPa

显示方式：3.5寸彩色液晶屏

存储容量：100组数据

通讯接口：RS-232（可选配微型打印机）

工作电源：AC 220V±10% 50Hz / DC 12V

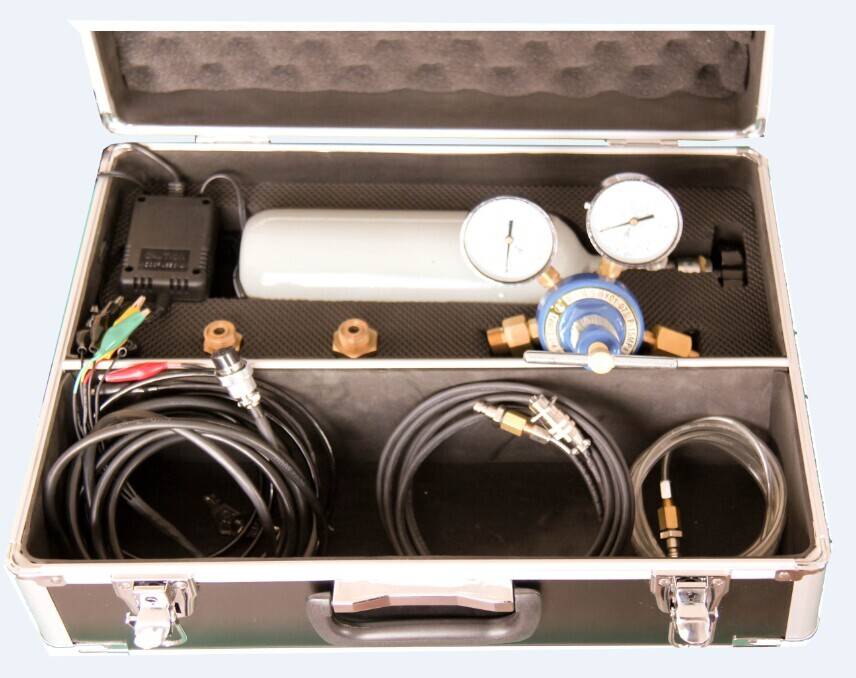

尺寸重量：主机3.0kg（360×240×110mm），附件箱（430×310×160mm）。

连接步骤

信号线连接：

接点输出：用七芯插头连接继电器的闭锁、报警、超压输出端（绿、红、黄鳄鱼夹对应接点一、二、三，黑色夹接公共端）。

4～20mA输出：用四芯插头连接电流信号端（红夹正端，黑夹负端）。

温度传感器：将三芯插头插入校验仪“SF6温度”插座。

气路连接：用专用气路连接气瓶与校验仪进气口，再将继电器接入“测量口”。

五、应用场景与优势

电力行业：适用于SF6断路器、GIS等设备的密度继电器校验，确保设备安全运行。

工业检测：满足高精度气体分析需求，提升检测效率。

科研机构：支持SF6气体分解机理研究，提供可靠实验数据。

核心优势：

精准高效：全自动校验流程，避免人为误差，单次测量时间＜2分钟。

适应性强：宽温工作范围和便携设计，满足现场复杂环境需求。

数据追溯：大容量存储和PC机数据上传功能，便于质量管理和分析。

智能型SF6密度继电器校验仪以智能化、高精度、易操作为核心，为电气设备故障的早期发现提供了可靠工具，是电力行业安全检测的理想选择。
