智能型电位采集仪（GPRS）作为阴极保护系统中的关键设备

一、硬件设计要求

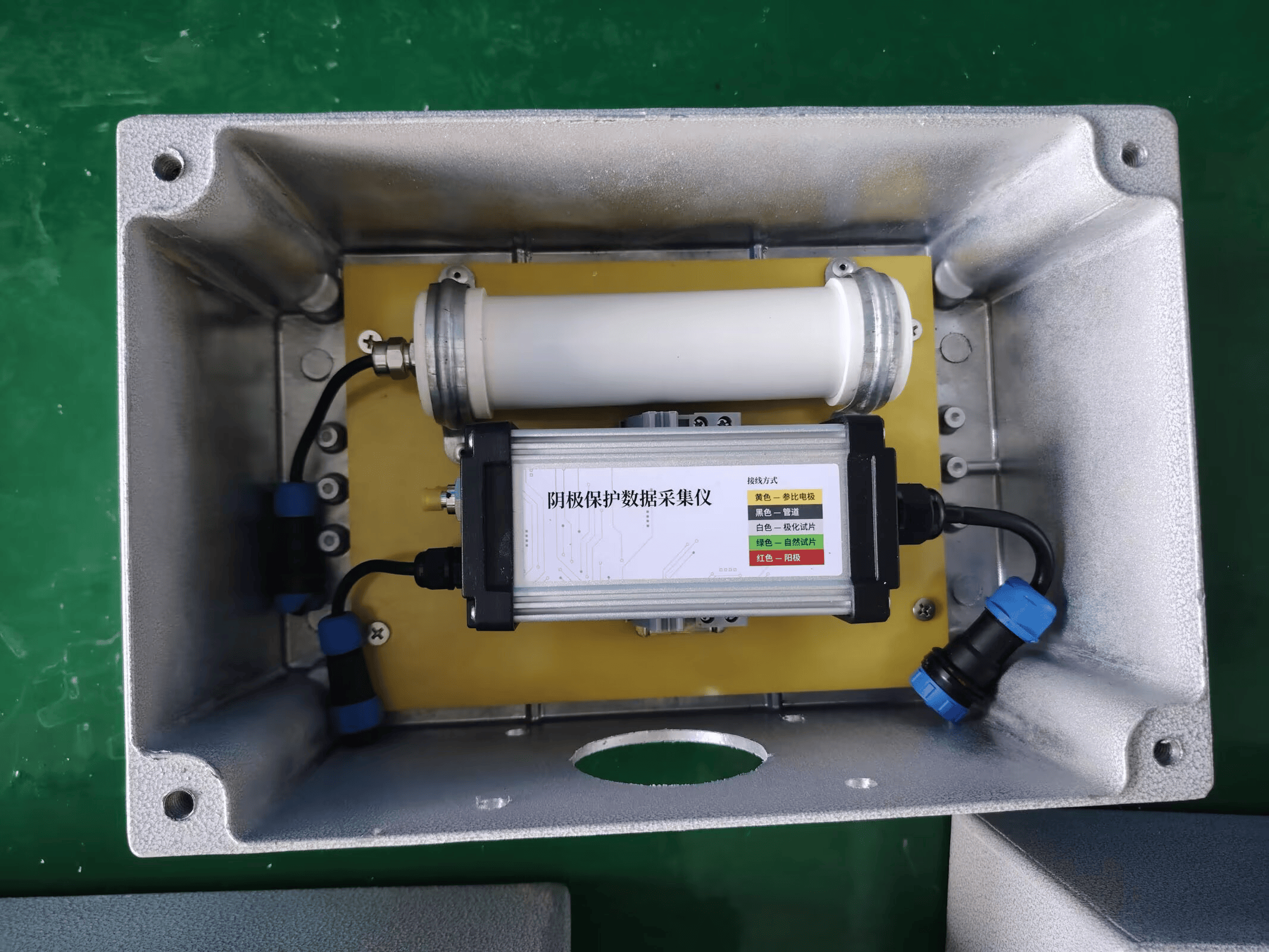

组件构成：智能型电位采集仪（GPRS）应包含数据采集器、极化探头、供电系统（如太阳能供电或锂电池供电）、天线、蓄电池、控制器、流量卡、防水盒、测试桩体等关键组件。

材料选择：各部分应紧密配合，选用耐腐蚀、耐磨损的材料，以适应恶劣环境下的长期稳定运行。设备外壳应采用防水、防尘、防爆等设计，防护等级应满足GB4208中IP68的要求。

印刷电路板：应采取防潮、防盐雾、防细菌的措施，满足埋地使用要求。

二、数据采集精度要求

采样参数：智能型电位采集仪（GPRS）应能自动采集阴极保护参数，如自然电位、通电电位、断电电位、管道交流干扰电位等。

采样精度：采样精度和准确度应满足相关标准要求。例如，通电电位采样精度不低于量程的0.1%，准确度不低于0.5级（误差≤0.5%）。部分设备电位采样误差应小于±5mV，甚至达到0.001V的分辨率。

采样范围：采样范围应覆盖管道阴极保护所需的电位范围，如±3V、±5V等，部分设备支持自动量程切换。

采样频率：设备应支持24小时连续采样，最小采样间隔可达1秒，并具备用户自定义自动采集及上传数据频率的功能。

三、通信功能要求

通信方式：智能型电位采集仪（GPRS）应支持GSM/GPRS等无线通讯技术，实现数据的远程传输。在无网络信号区域，应具备短距离无线组网通讯功能，或支持北斗通讯等其他备用通讯方式。通信协议应采用标准化协议，如TCP/IP，确保数据传输的稳定性和可靠性。

数据传输加密：数据传输应采用加密技术，确保数据的安全性和隐私性。

定位功能：部分智能型电位采集仪（GPRS）应具备GPS定位功能，能够准确了解测试桩的位置信息，定位精度应满足相关标准要求。

四、安全防护要求

报警功能：针对设备故障、高温、低电量等异常情况，智能型电位采集仪（GPRS）应能自动向监控中心发送报警信息。报警信息应包含故障类型、故障位置等详细信息。

自我诊断：设备应具备自我诊断功能，能够自动检测并报告故障信息。

电气安全：设备应符合相关电气安全标准，如绝缘电阻、介电强度等。例如，参比线与外壳的绝缘电阻应不小于10MΩ，设备应能承受1500V的介电强度试验电压（有效值），历时一分钟而无击穿和闪络现象。

防雷击保护：设备应具备防雷击保护能力，能够在雷电天气下正常工作，避免因雷击导致的设备损坏或数据丢失。

抗交流干扰：设备应具备抗交流干扰能力，能够在不大于30V的交流干扰电压下正常工作，电位采集精度应满足要求。
