酷态科推出了CP24电能块40W自带双线充电宝，这款充电宝内置20000mAh电池，电芯采用一线大厂“亿纬锂能”，拥有2C+1A+1Lightning接口设计，自带Lightning和USB-C 充电线，并通过了苹果MFi认证，支持最高40W双向快充，同时创新的搭载了放心充模式，充电更安全。

充电头网之前已对这款充电宝进行了详细评测，下面我们就一起来看看这款充电宝的真实用料做工。

此前充电头网已拆解过酷态科15号超级电能卡Air、酷态科10000mAh 30W快充移动电源、酷态科自带线电能块20000mAh、酷态科磁吸电能块CP132ML、酷态科电能块CP133L、酷态科6号超级电能块等酷态科品牌充电宝类产品，欢迎查阅。

酷态科CP24电能块外观

那么首先来看看酷态科CP24电能块这款产品的包装盒。

包装盒正面印有产品名称、产品外观线稿，右上有蓝色“Powered by CUKTECH”标识，底部圆角标签注明苹果 MFi 认证及“自带 Type-C+Lightning 线”。

背面印有产品应用场景以及详细参数信息。

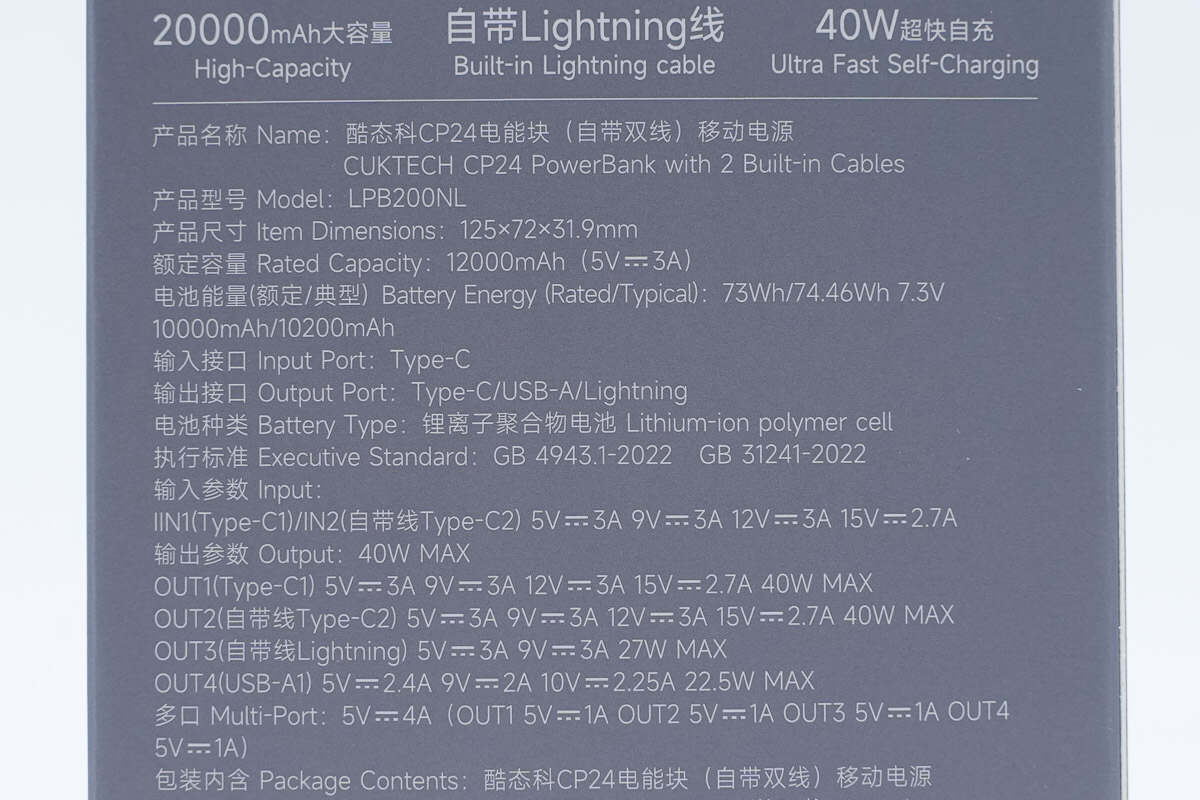

包装盒上参数特写，下面到产品实物展示环节再介绍。

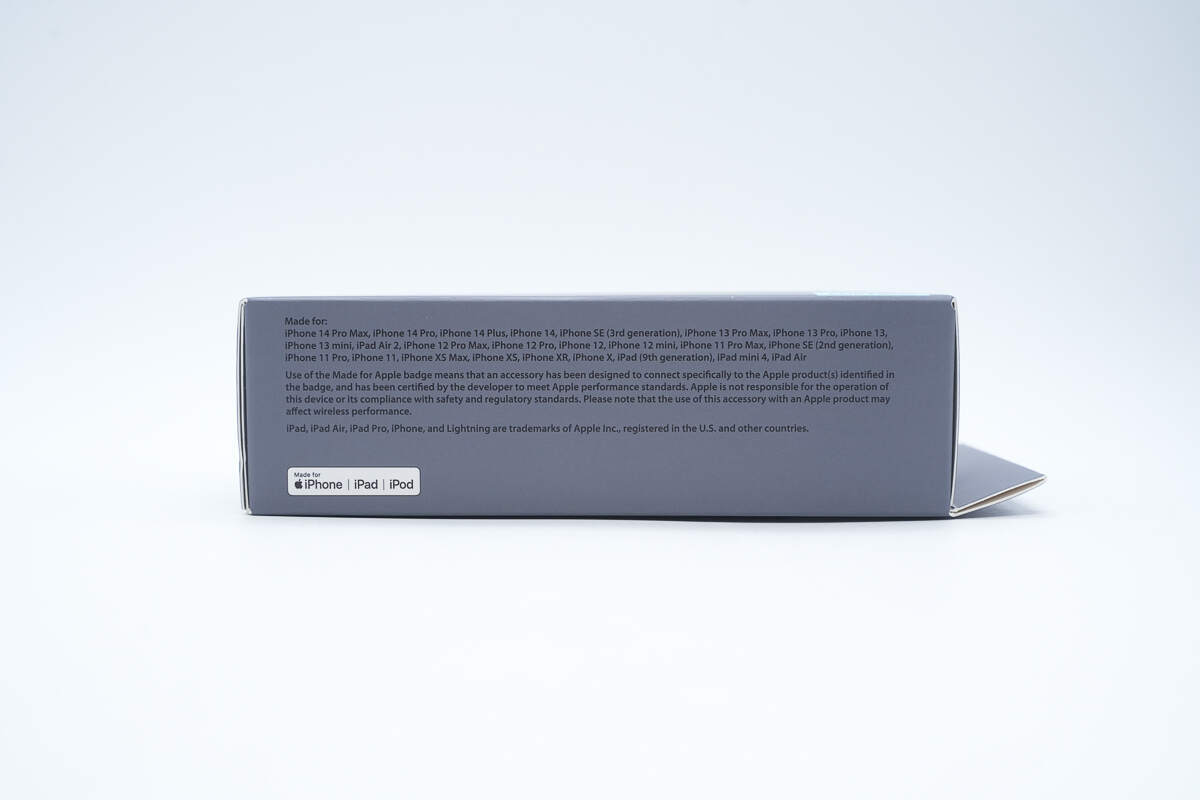

在包装盒的侧面还印有兼容机型清单与“MFi”徽标，进一步说明这款产品已通过苹果认证、按苹果性能与安全规范设计。

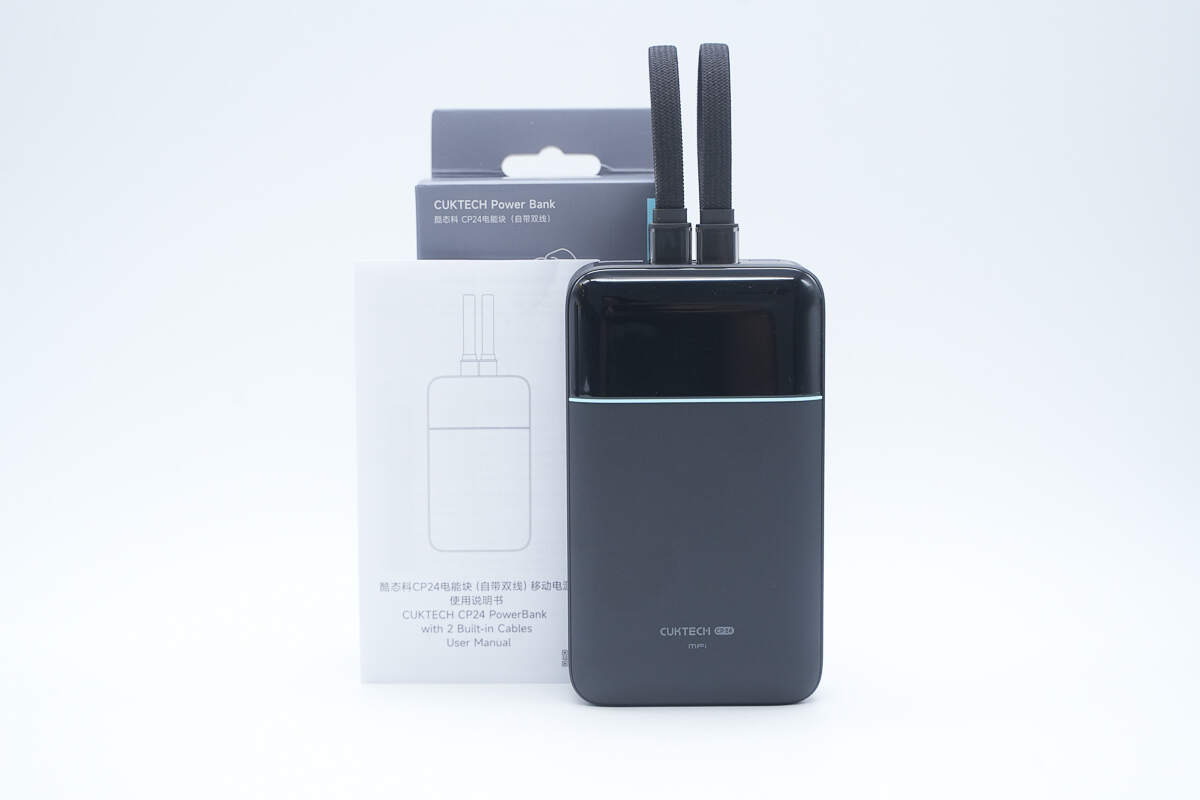

将包装盒打开，里面内含移动电源本体以及使用说明书。

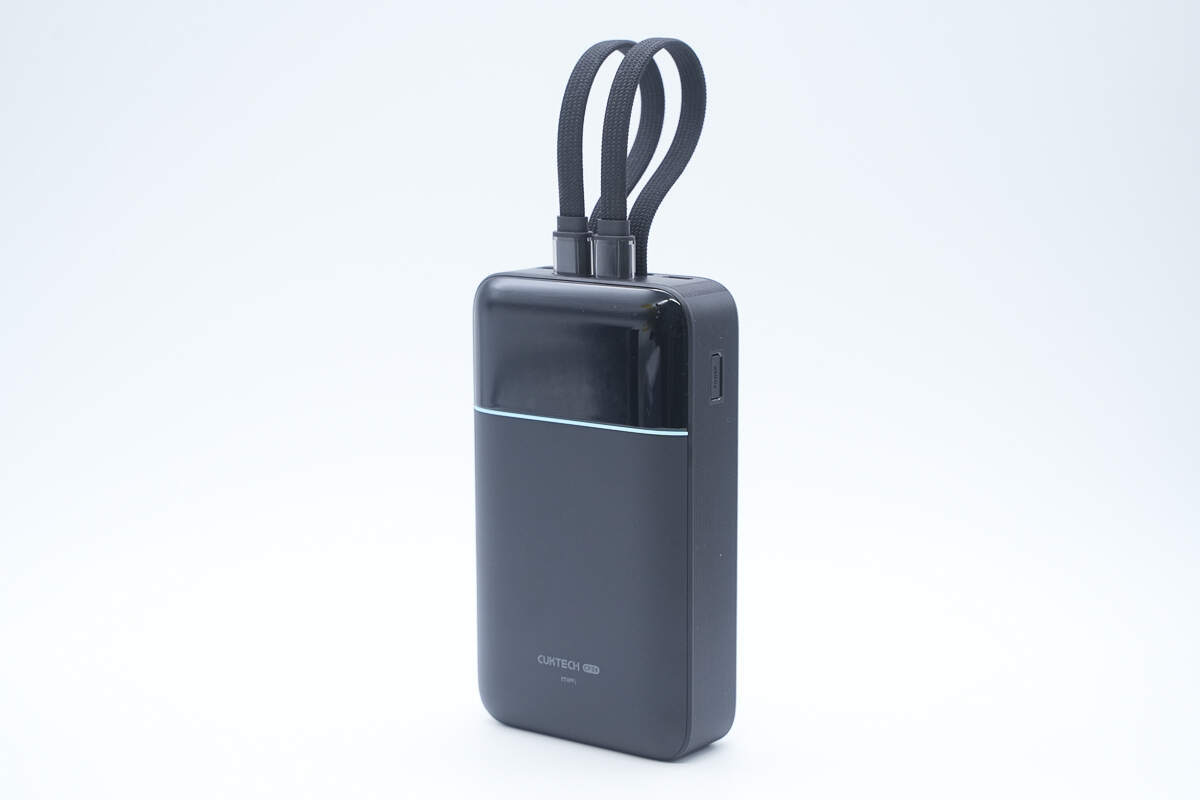

酷态科CP24电能块整机为圆角长方形的黑色机身，顶部做了亮面与机身中腰分隔线的两段式设计，正面仅留“CUKTECH CP24”字样，显示产品品牌与型号。侧边有一枚电源键，用于点亮数显屏幕显示充电宝剩余电量与充电功率。

产品顶部自带两条编织数据线。

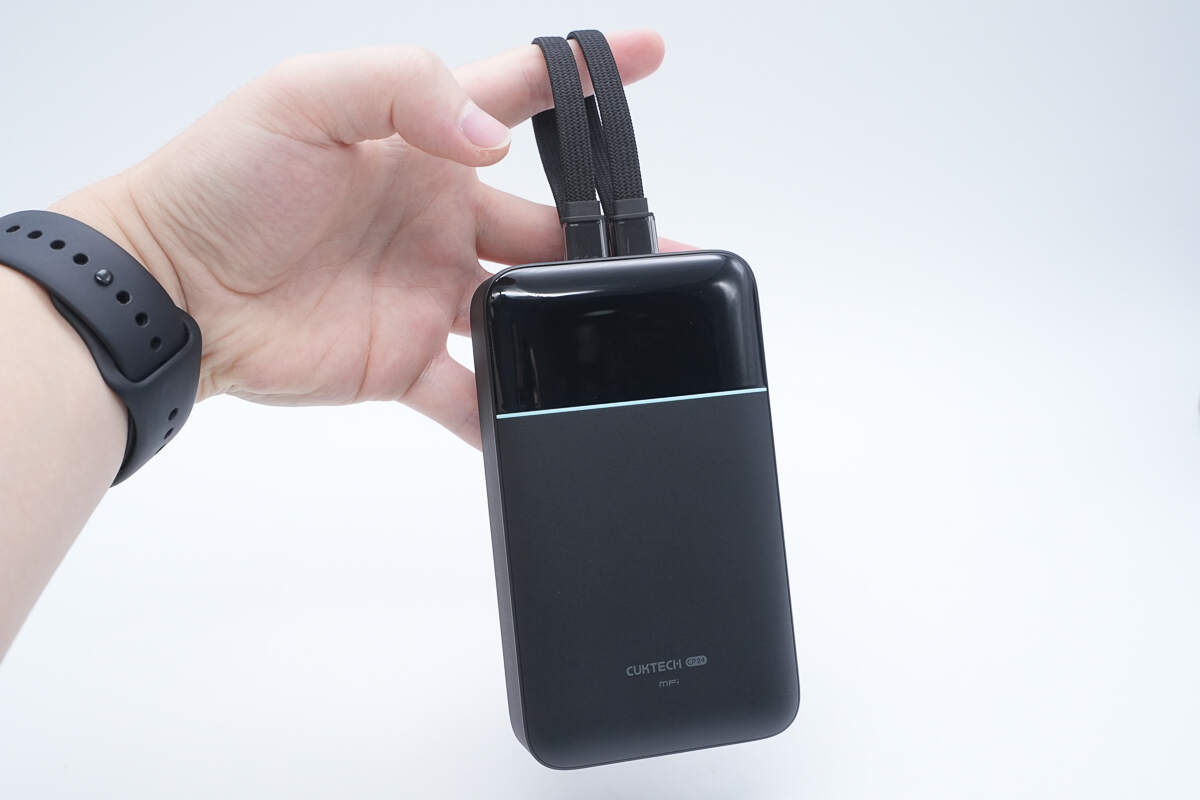

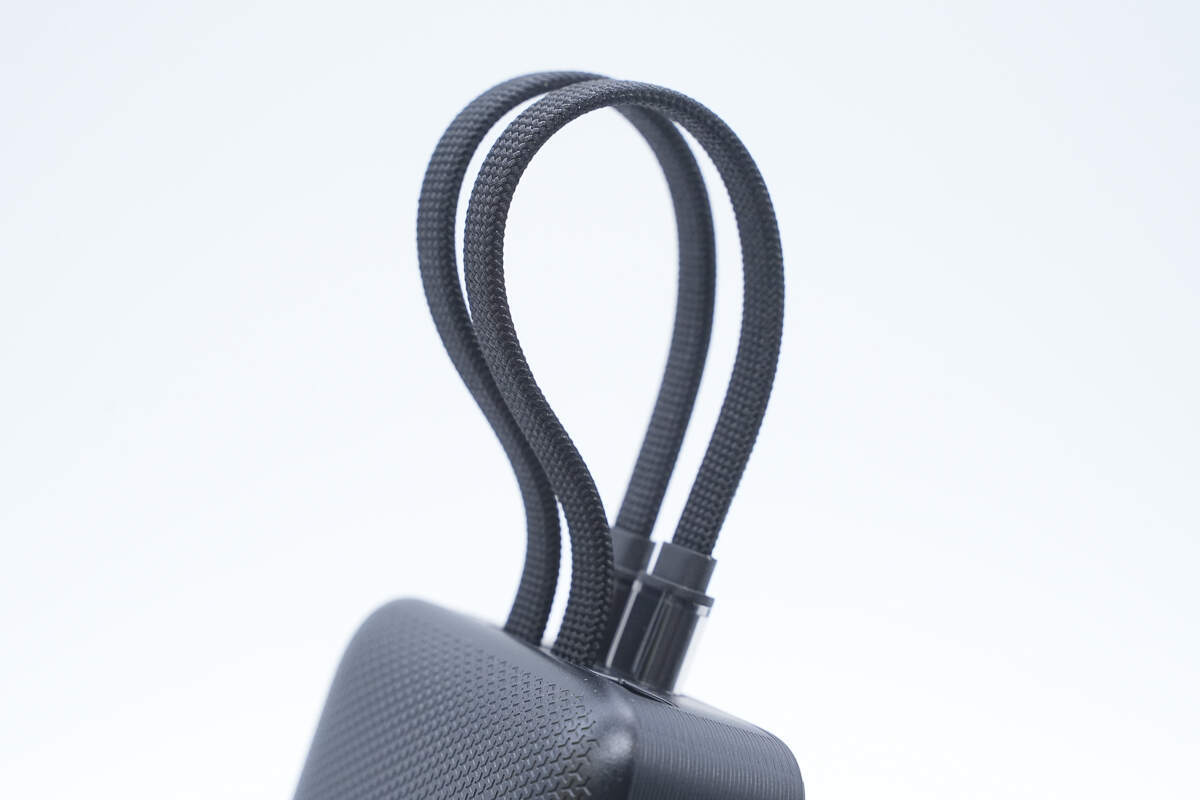

两条编织自带线成环可当挂绳使用，也可当提手收纳。

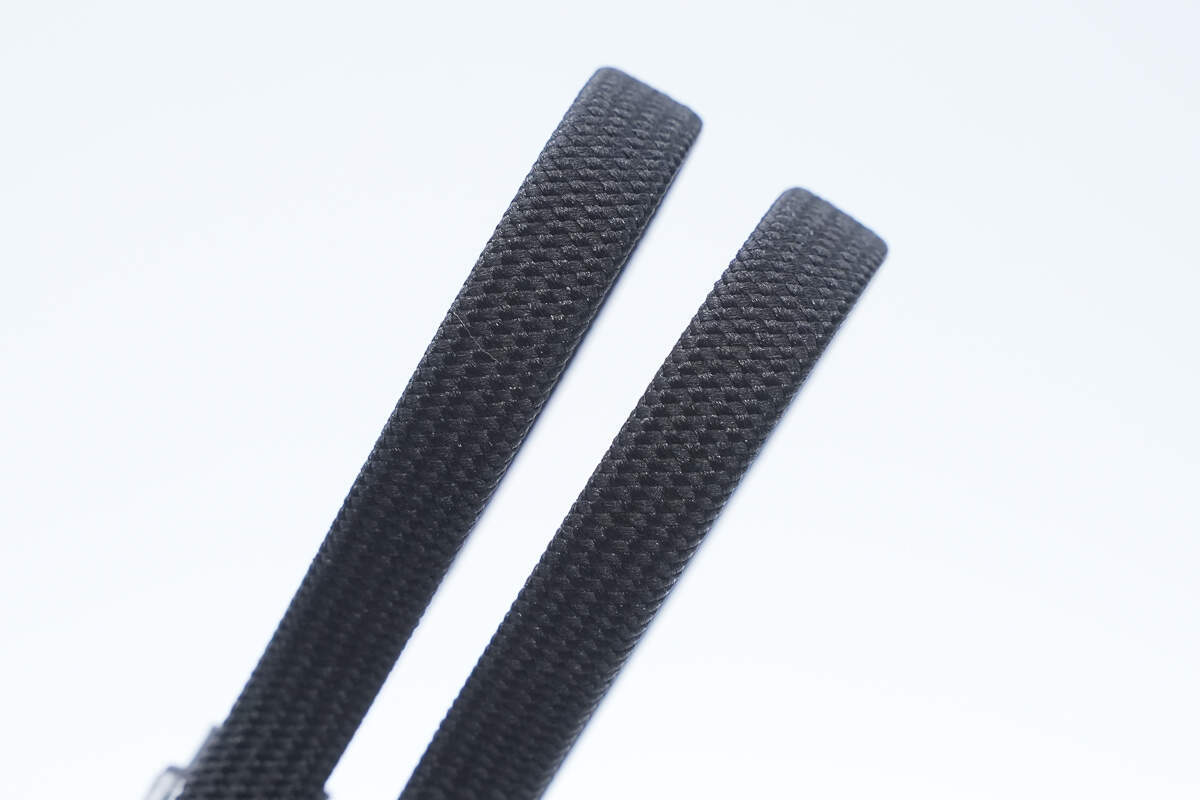

两条自带线均为扁平编织结构，编密细致、边缘平整，更加耐弯折耐磨。

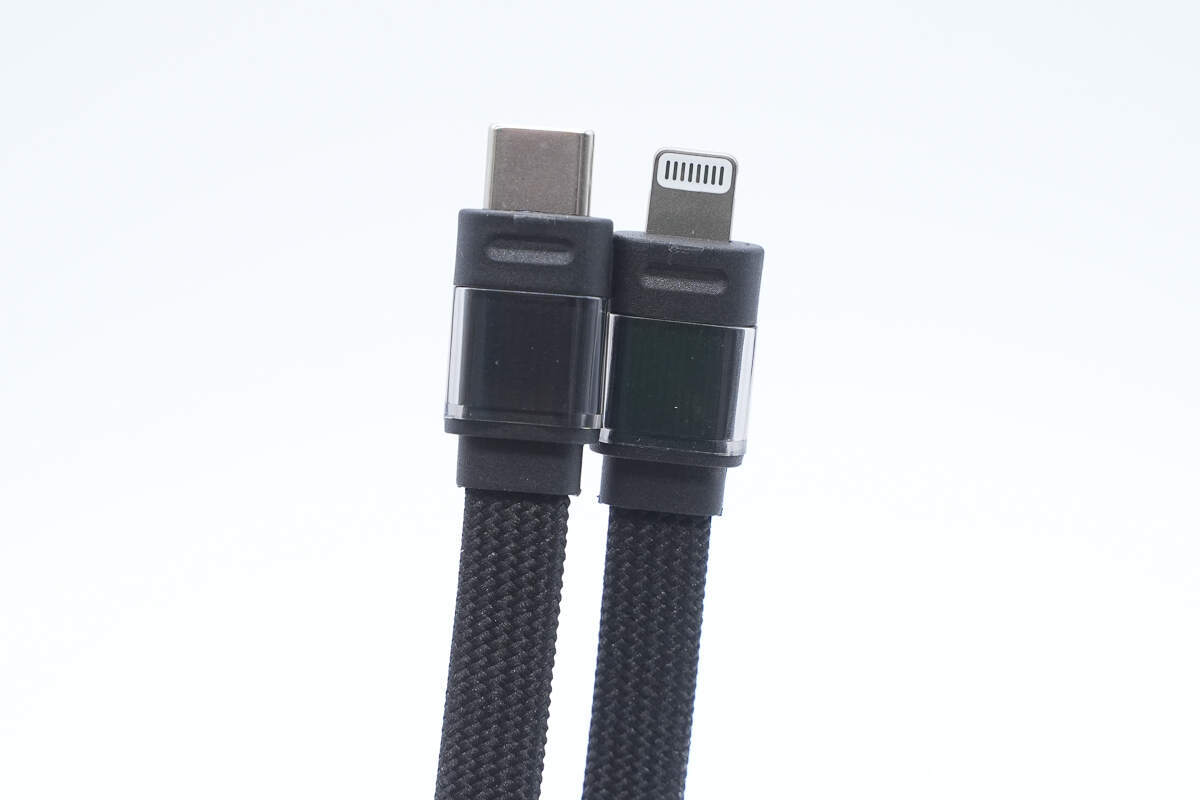

两条自带线分别为 USB-C 与 Lightning，官方资料显示 Lightning 线已通过苹果 MFi 认证。

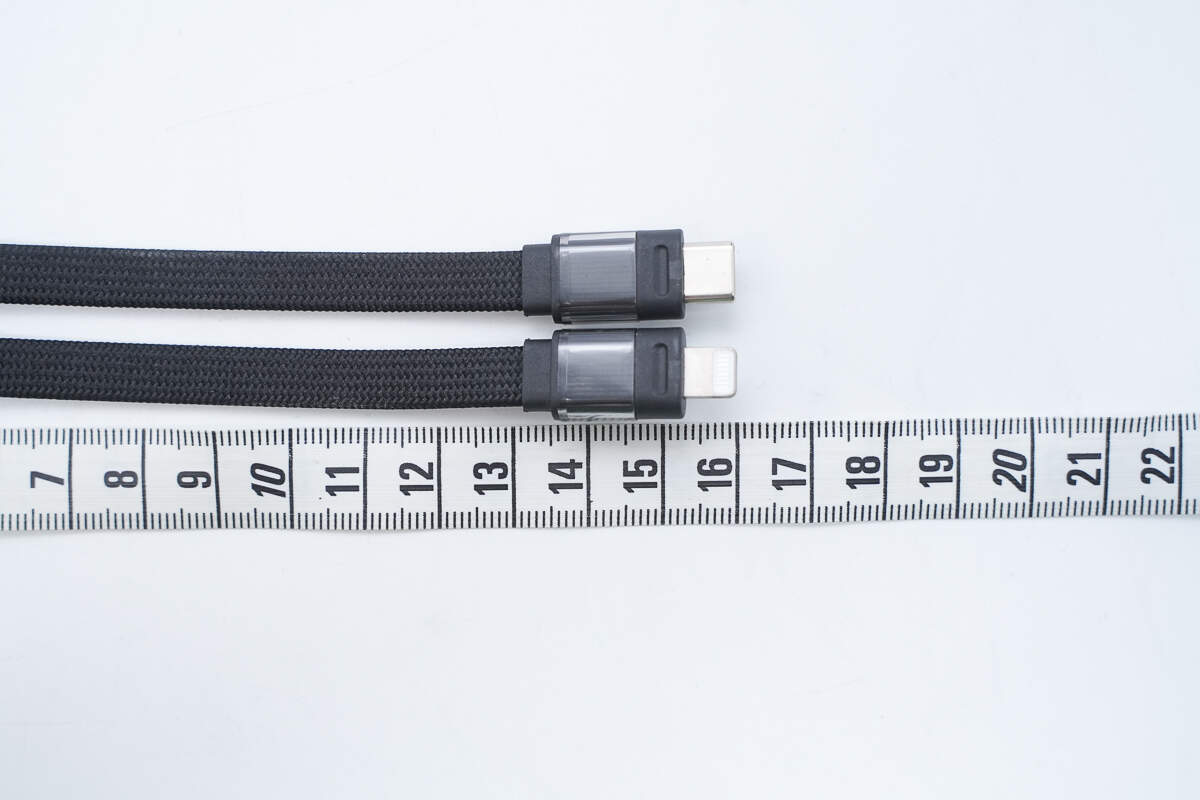

实测两条自带线长度均为16cm左右。

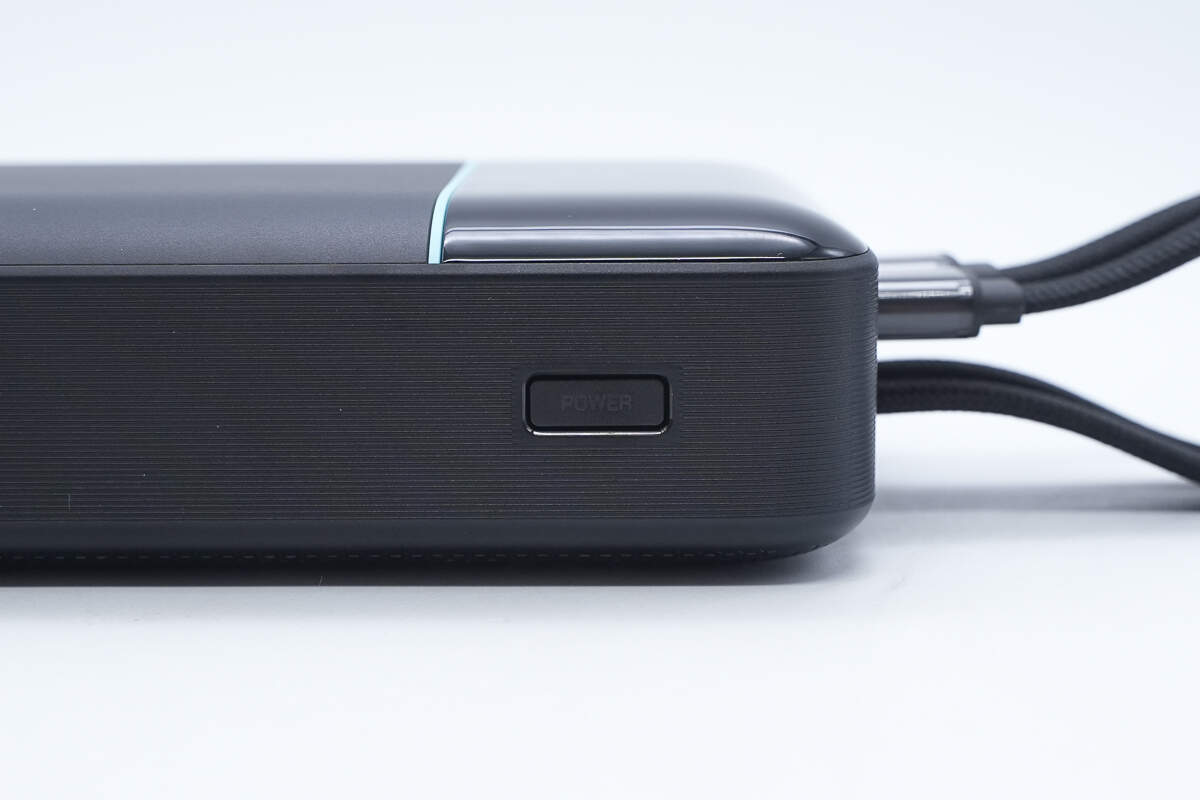

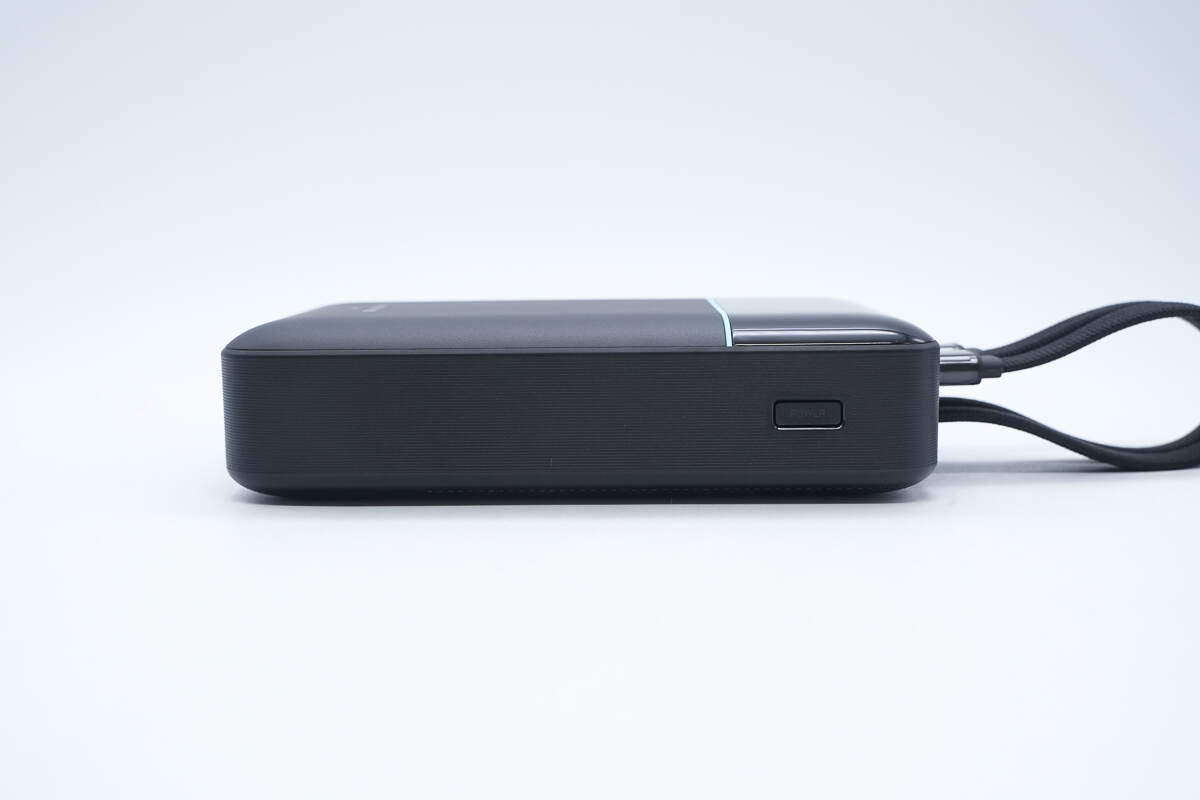

机身侧面凹凸纹理设计提升持握手感，同时配置有电源键。

按键上印有POWER字样。

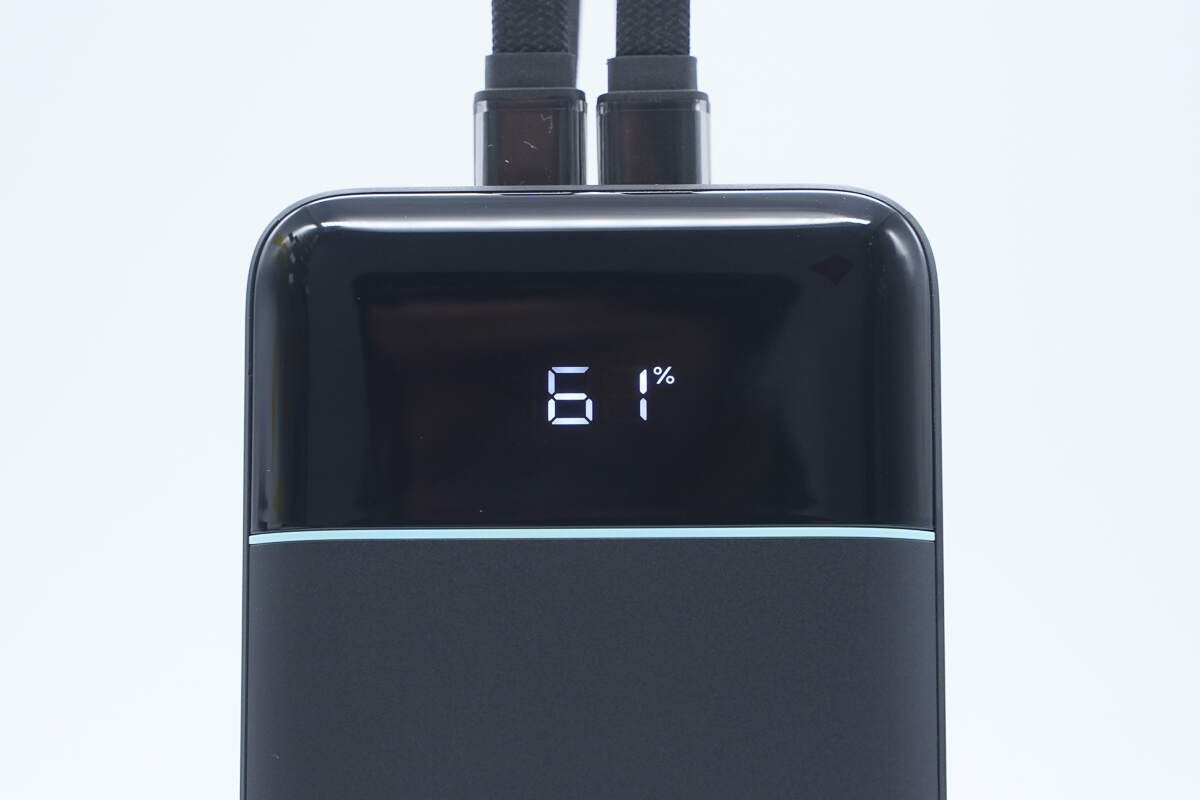

机身正面上方是黑色亮面装饰板设计，在按下侧边电源键后会显示充电宝剩余电量。

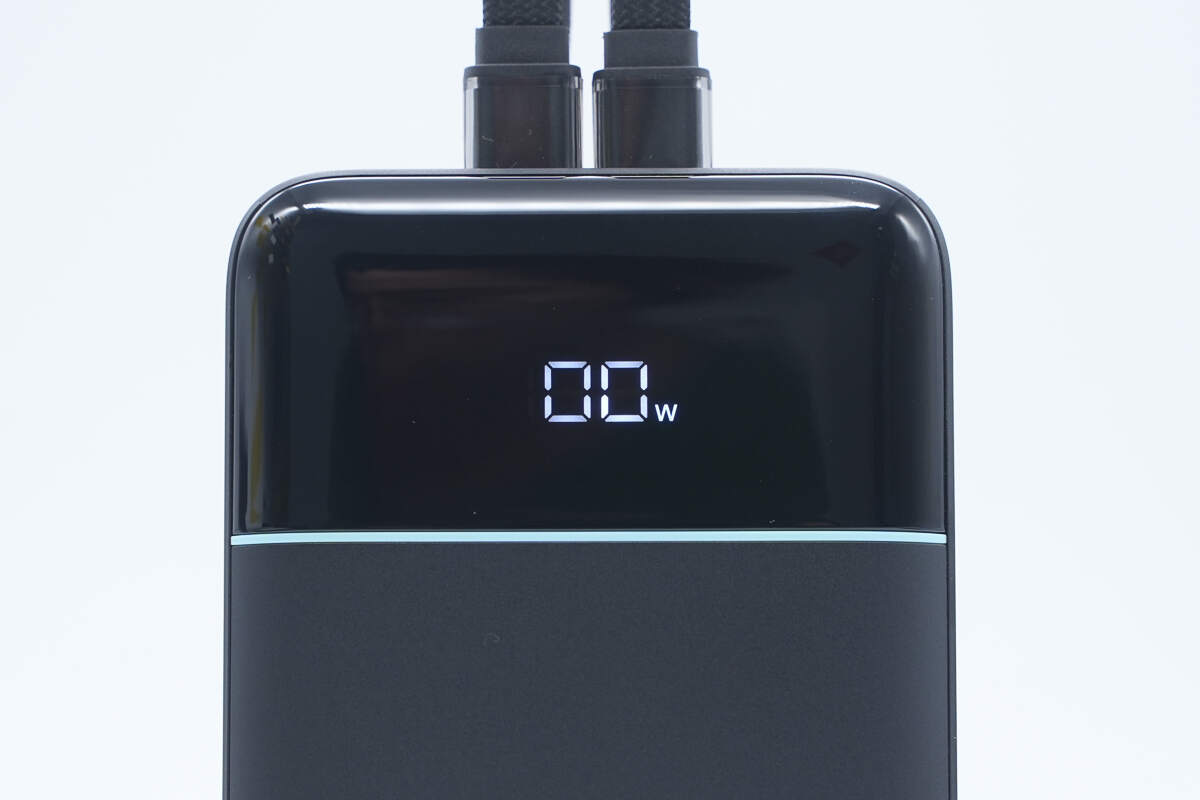

也可以显示充电功率。

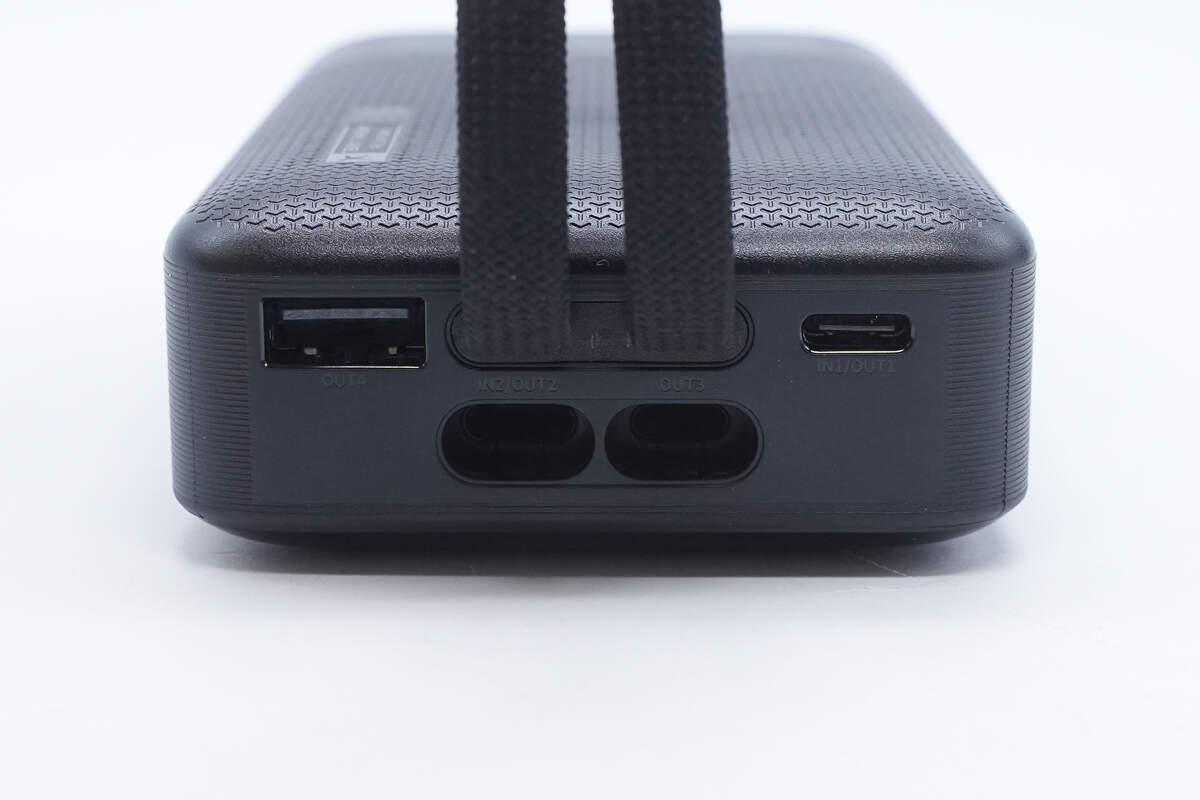

酷态科CP24电能块顶部端口面一览，除USB-C和Lightning两条自带线以外还配置1A1C两个USB接口，下面两个接口为自带线的收纳位。

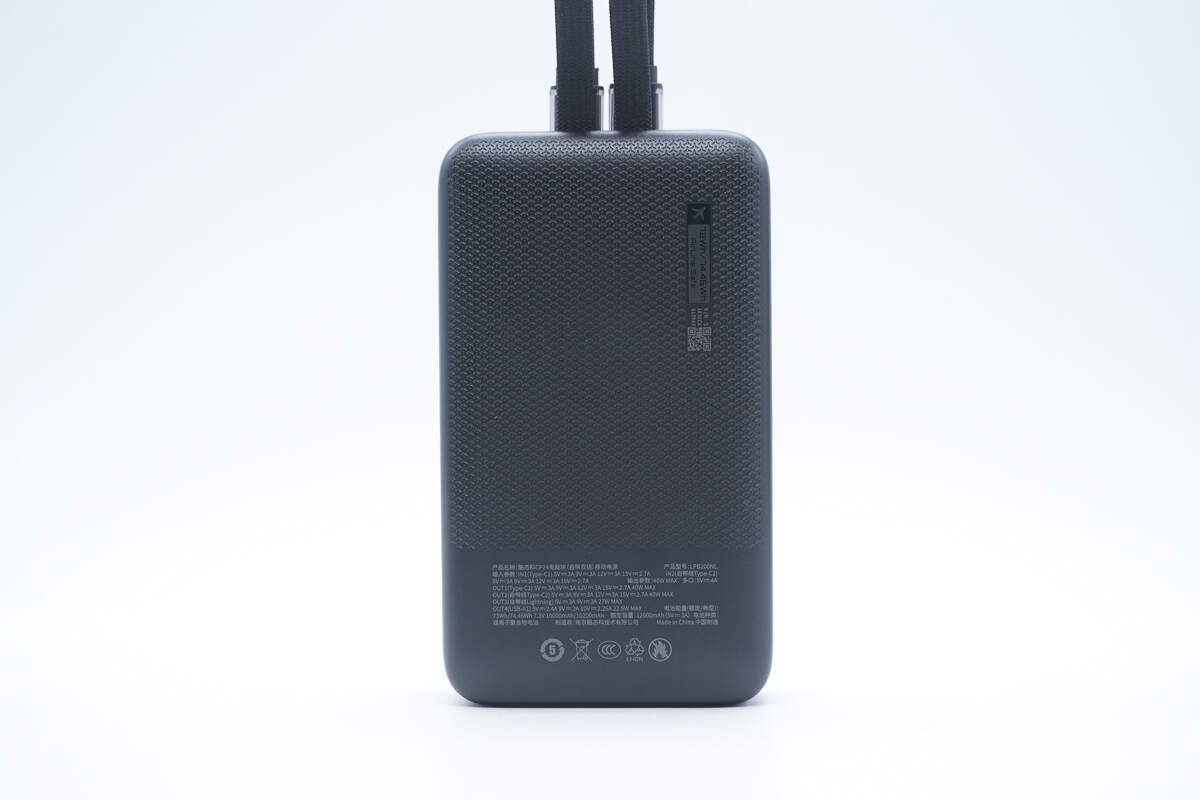

机身背面双重激光精雕Y字母纹理，同时印有产品铭牌等。

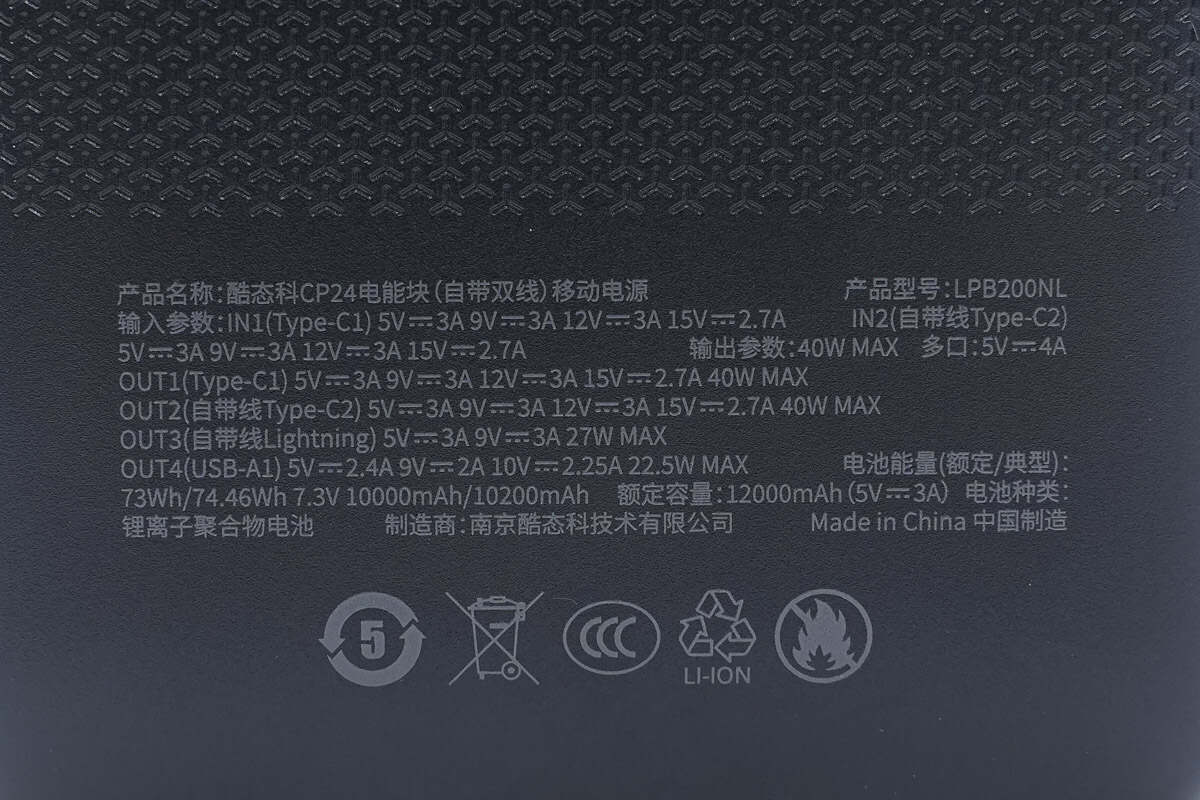

产品铭牌特写

产品名称：酷态科 CP24 电能块（自带双线）移动电源

产品型号：LPB200NL

输入参数：

IN1（Type-C1）：5V3A / 9V3A / 12V3A / 15V2.7A

IN2（自带线 Type-C2）：5V3A / 9V3A / 12V3A / 15V2.7A

输出参数：40W MAX；

多口：5V4A

单口/各口输出：

OUT1（Type-C1）：5V3A / 9V3A / 12V3A / 15V2.7A，40W MAX

OUT2（自带线 Type-C2）：5V3A / 9V3A / 12V3A / 15V2.7A，40W MAX

OUT3（自带线 Lightning）：5V3A / 9V3A，27W MAX

OUT4（USB-A1）：5V2.4A / 9V2A / 10V2.25A，22.5W MAX

电池能量（额定/典型）：73Wh / 74.46Wh；7.3V 10000mAh / 10200mAh

额定容量：12000mAh（5V3A）

电池种类：锂离子聚合物电池

制造商：南京酷态科技术有限公司

产地：Made in China 中国制造

产品通过了国家CCC强制认证。

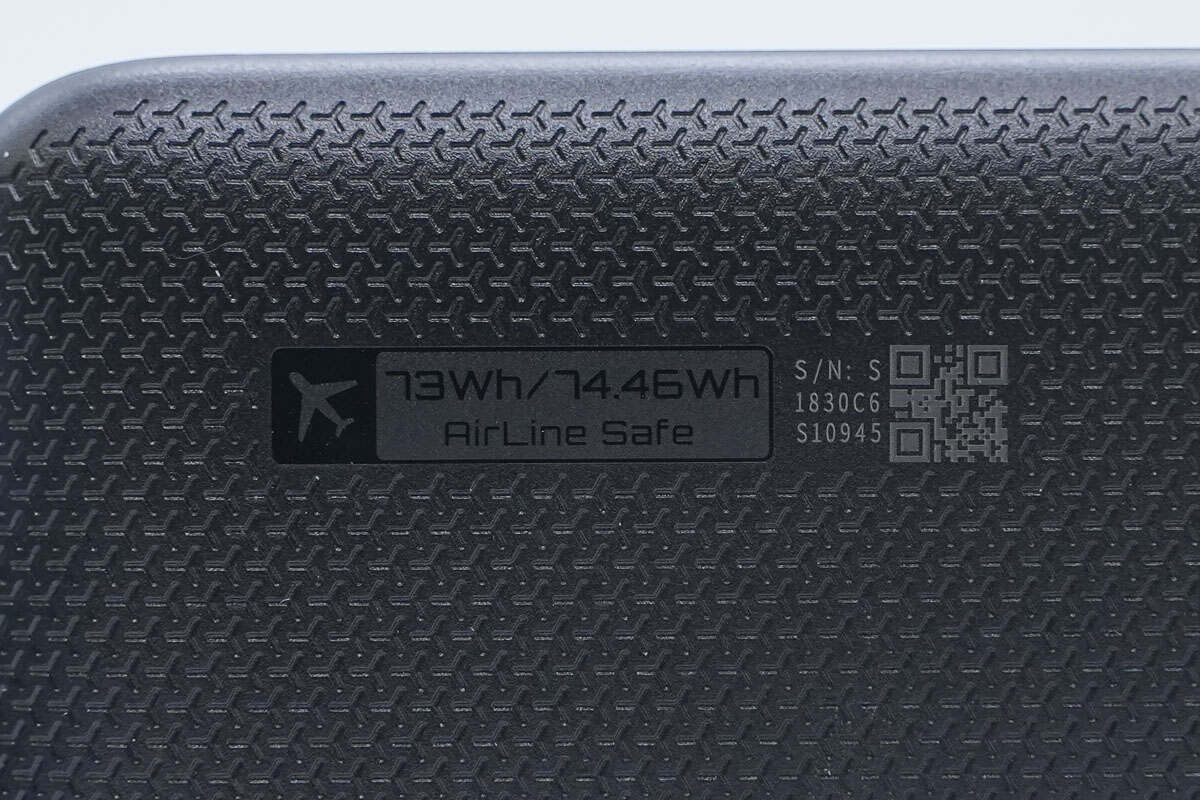

背面一角还有73Wh/74.46Wh电池能量参数以及可上飞机标识设计。

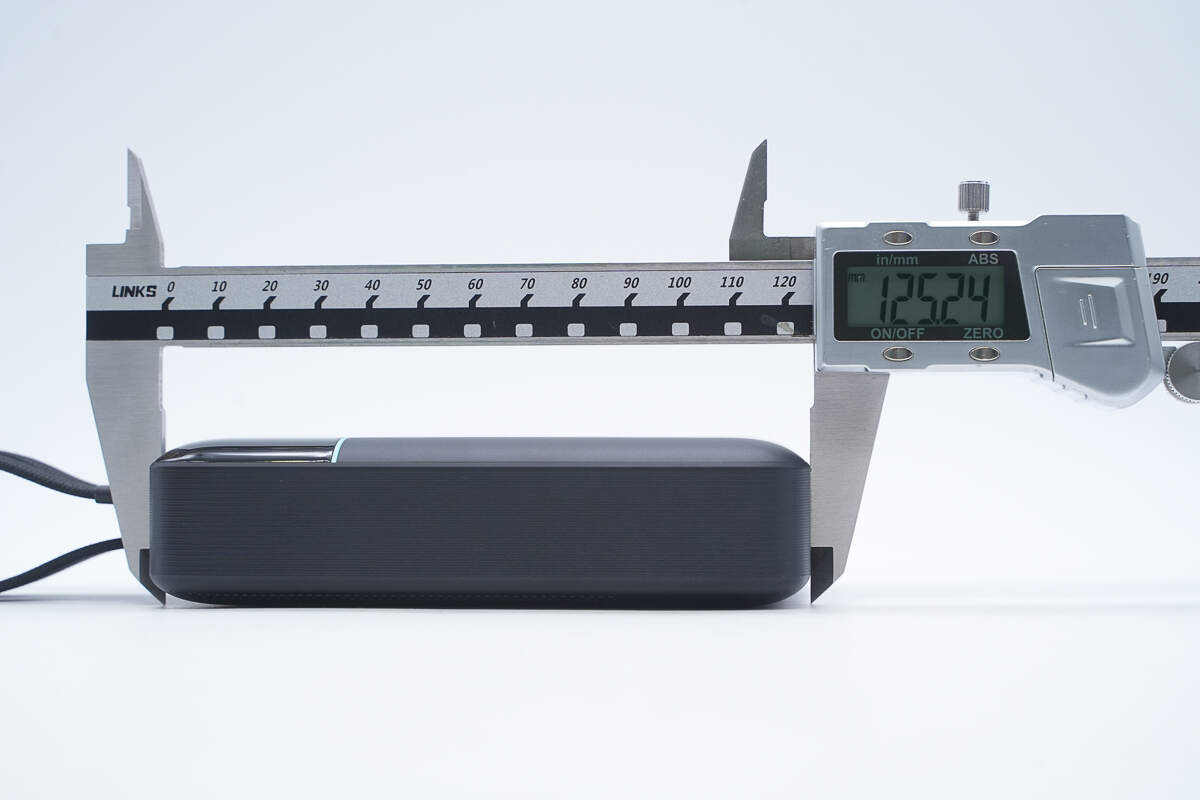

实测酷态科CP24电能块长度约为125.24mm。

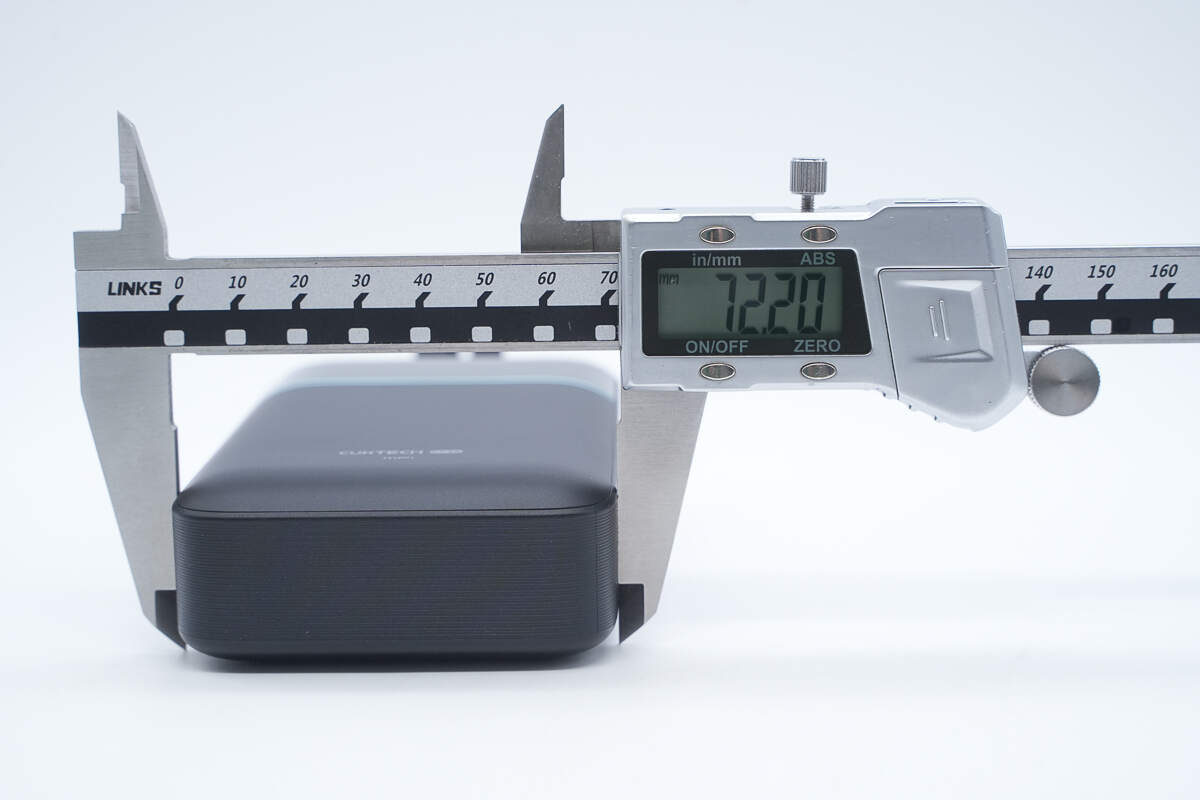

宽度约为72.2mm。

厚度约为32.09mm。

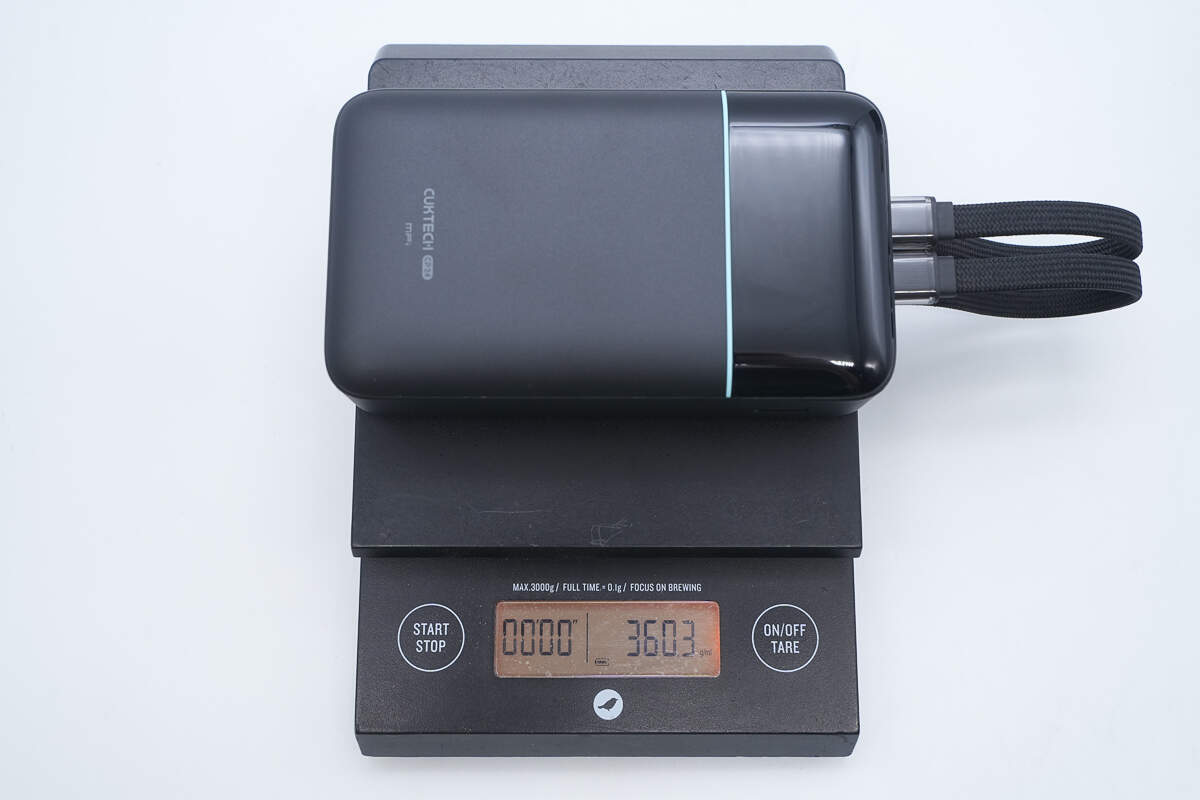

重量约为36.03mm。

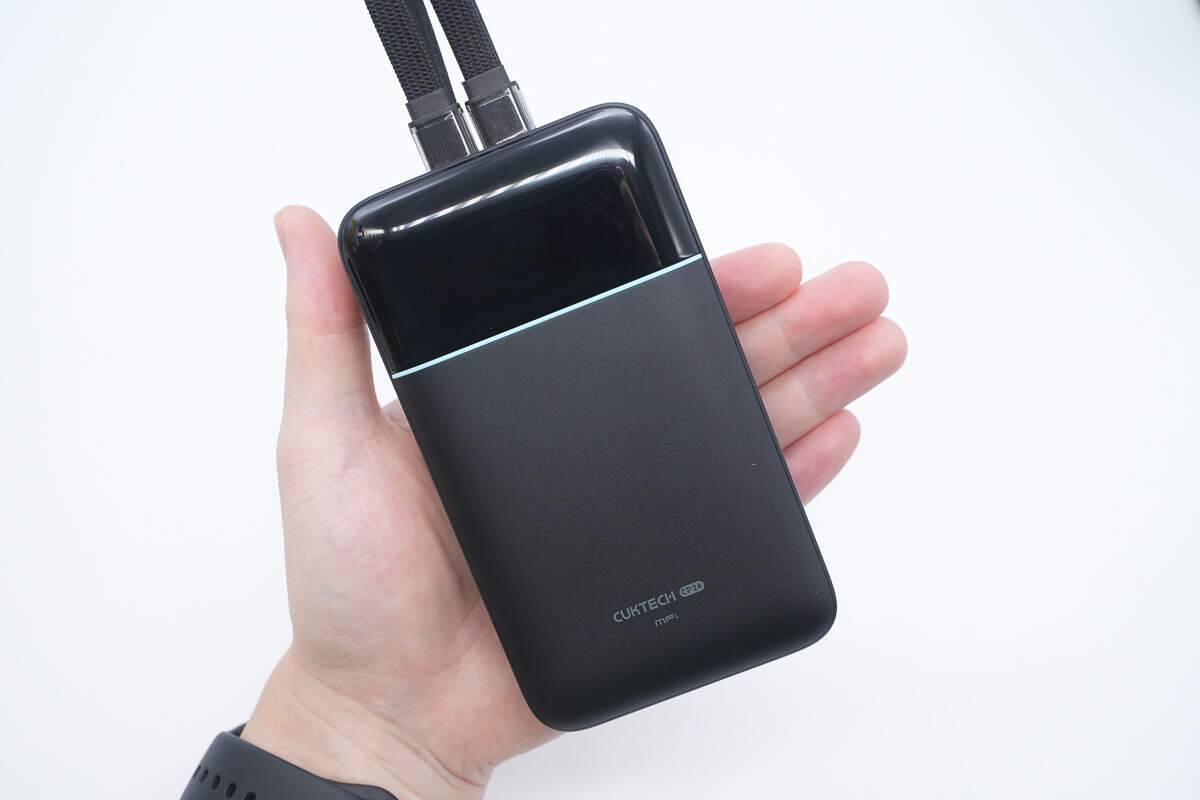

产品拿在手上的大小直观感受。

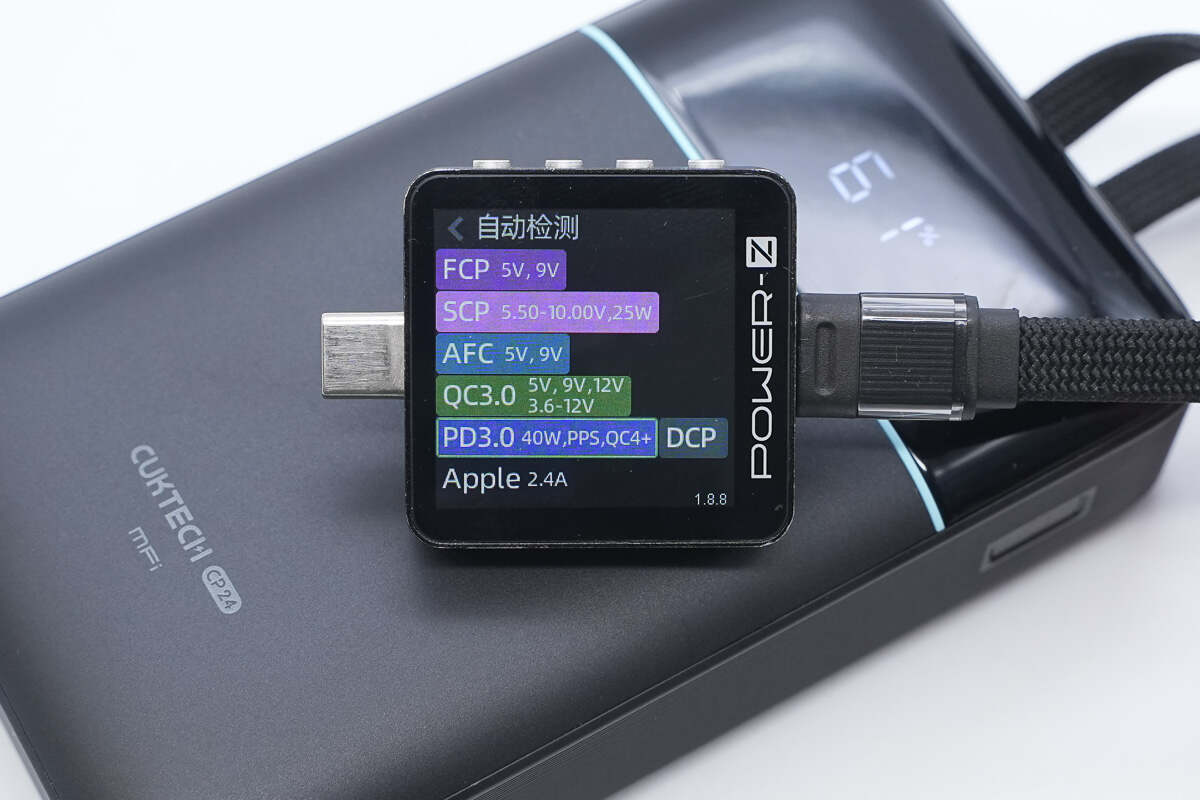

测得USB-C接口支持PD3.0、FCP、SCP、AFC、QC4+/3.0、PPS、DCP、Apple 2.4A充电协议。

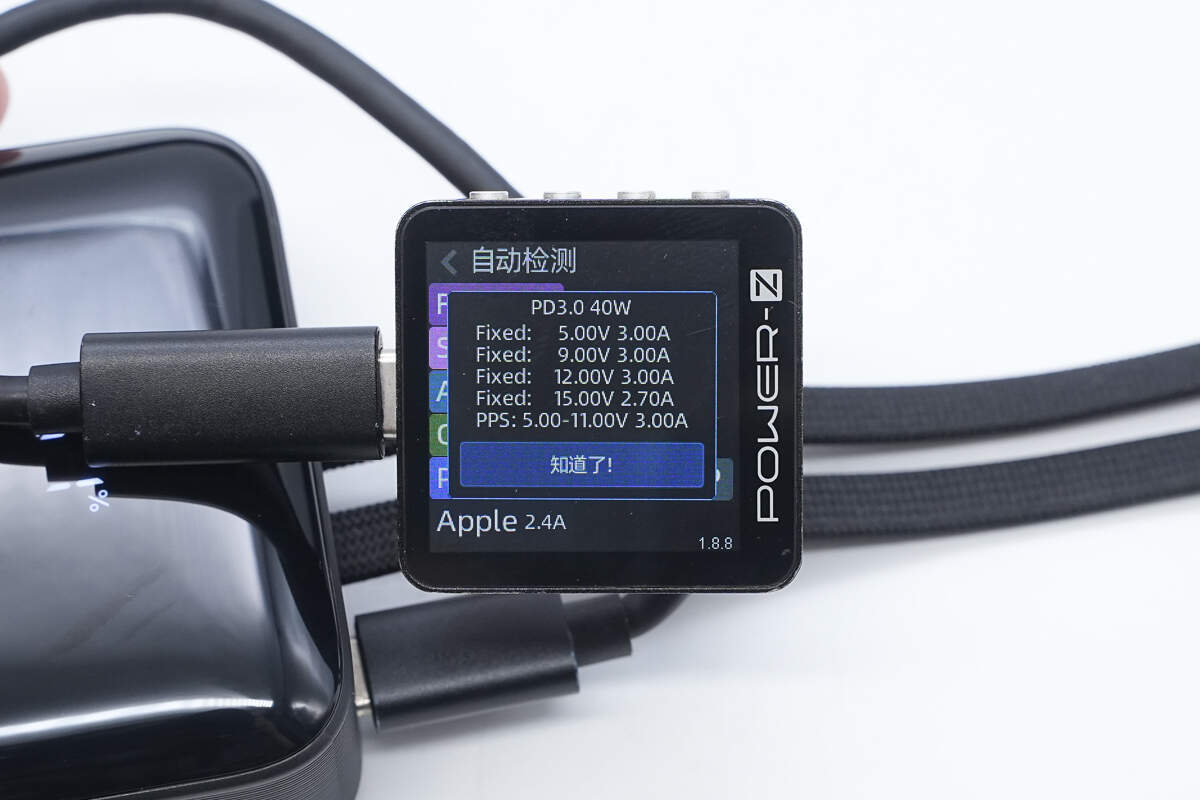

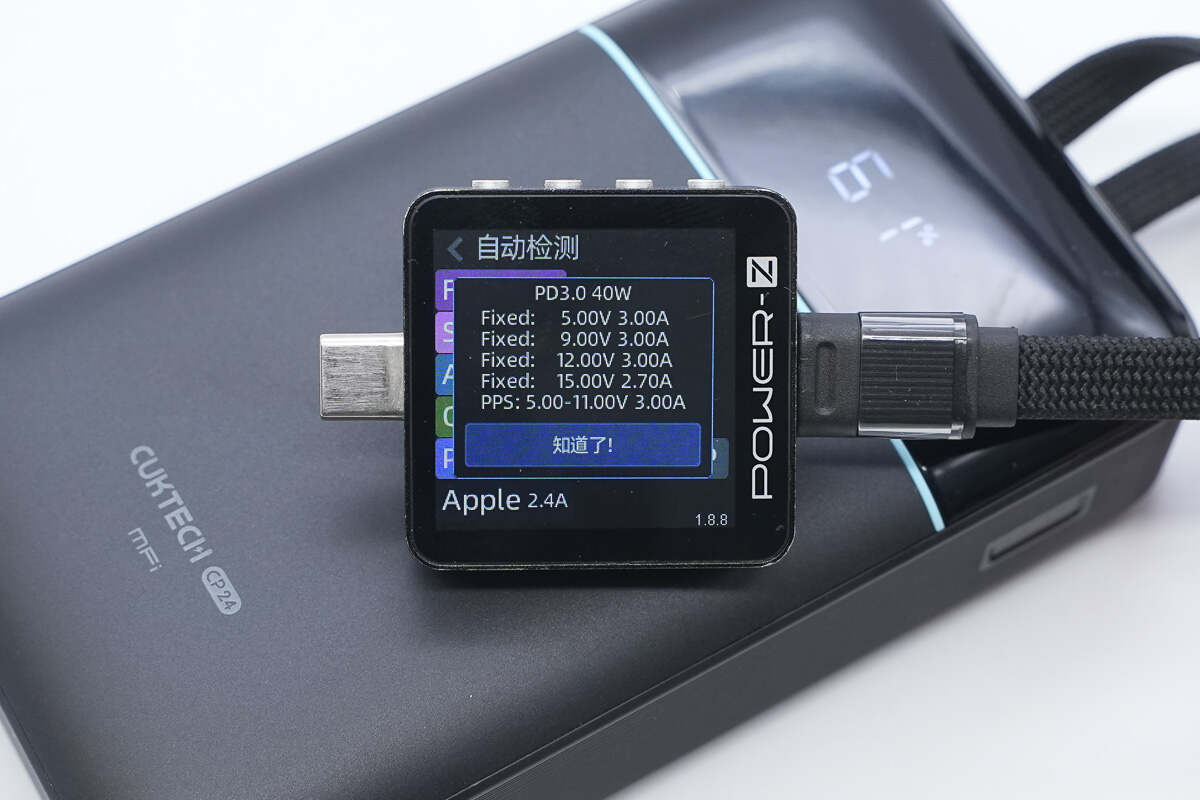

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V2.7A四组固定电压档位，以及5-11V3A一组PPS电压档位。

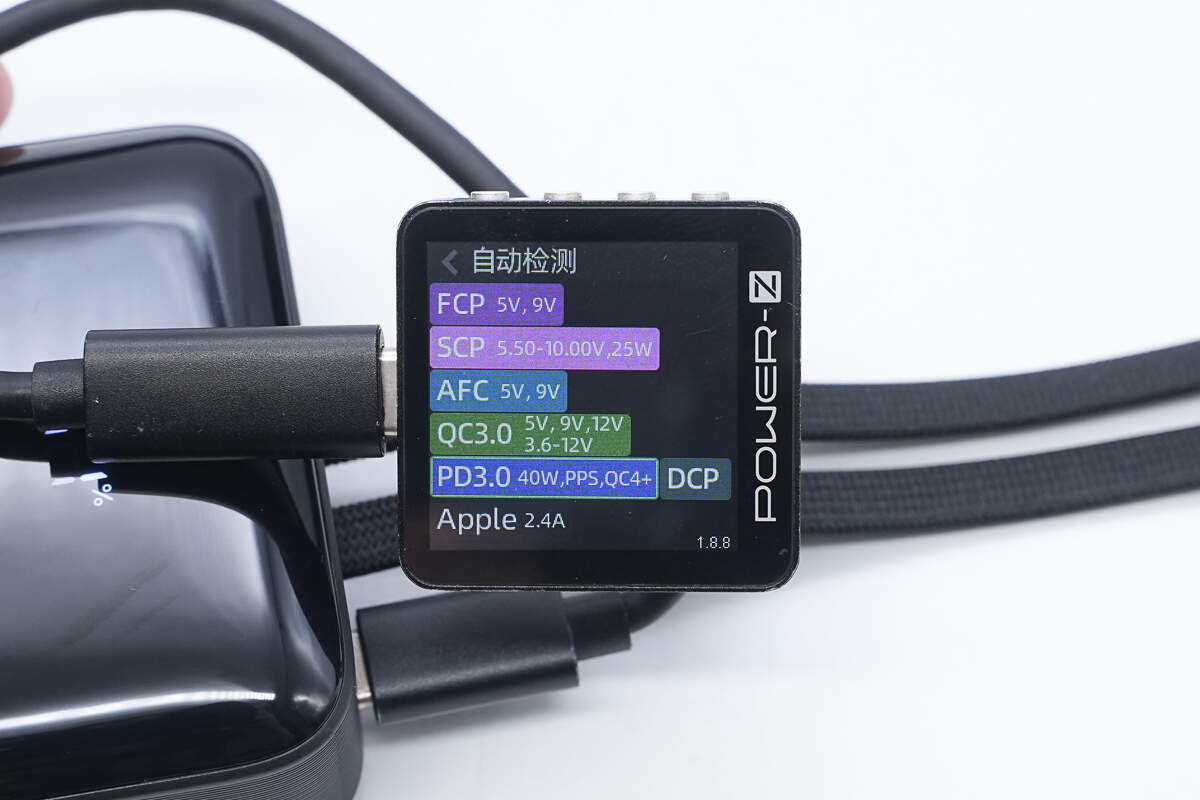

测得USB-C自带线支持PD3.0、FCP、SCP、AFC、QC4+/3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文方面跟USB-C接口的一致，同样具备5V3A、9V3A、12V3A、15V2.7A四组固定电压档位，以及5-11V3A一组PPS电压档位。

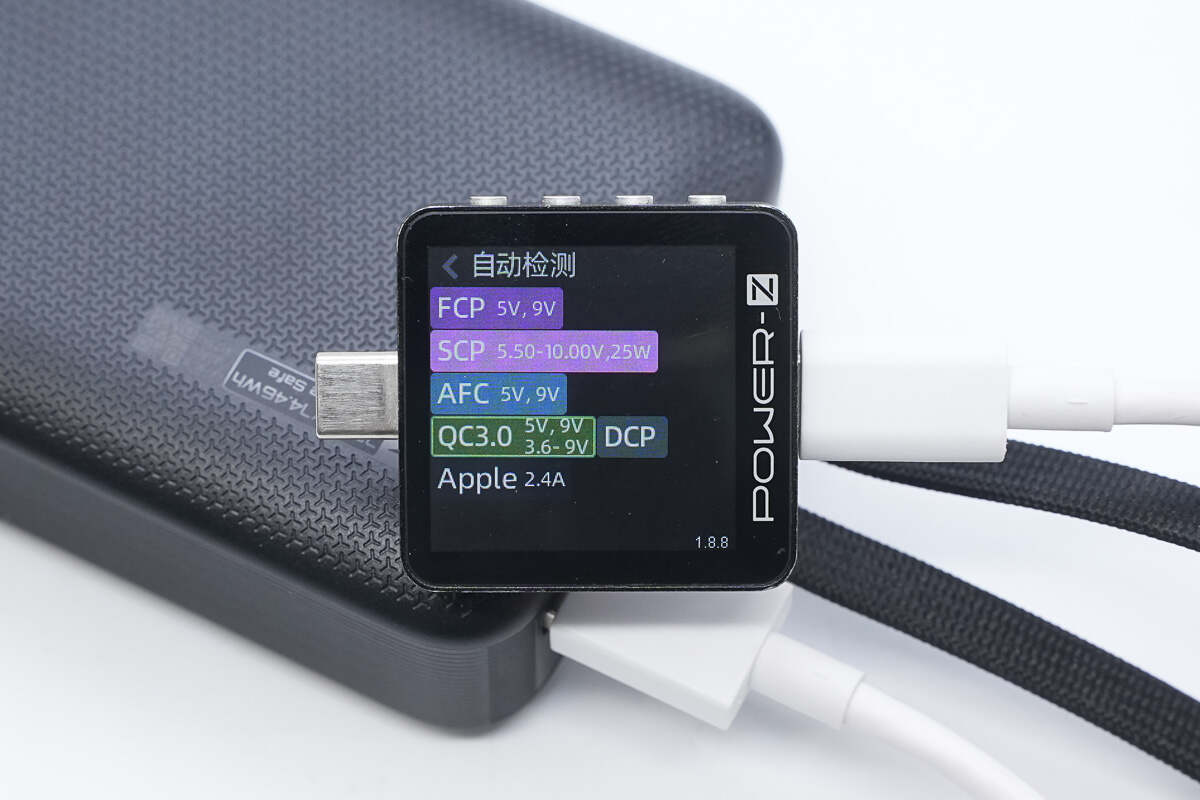

另外测得USB-A口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

酷态科CP24电能块拆解

接下来将酷态科CP24电能块拆开，看看内部用料和结构如何。

首先将正面外壳沿边缘撬开，正面板和外壳之间卡扣固定。

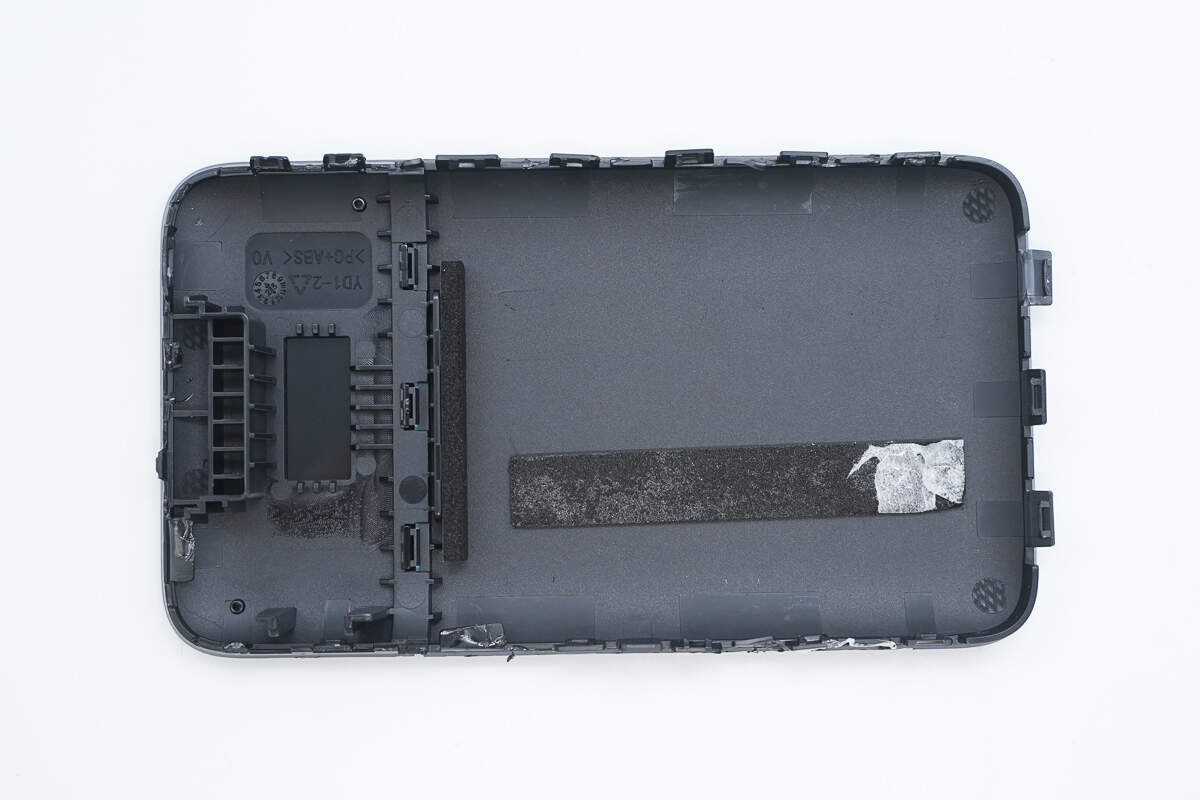

正面板周围分布大量卡扣与加强筋，提高面盖的抗弯刚度并保证装配定位。内壁标注“PC+ABS V0”，说明材料为阻燃改性合金料，V0阻燃等级可在异常情况下减缓燃烧蔓延，满足充电宝对外壳机械强度和阻燃性的要求。上端矩形窗口对应前面板显示区。

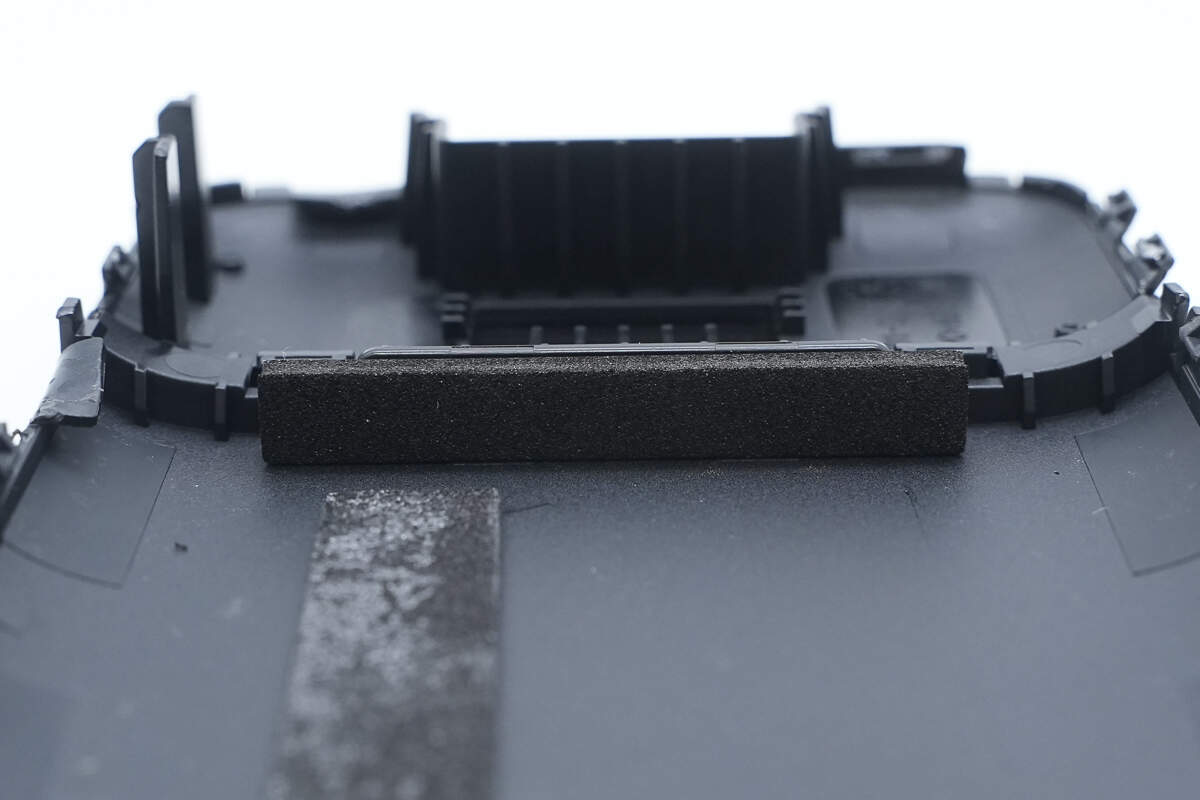

正面板横向泡棉垫用于给电芯缓冲抗震，下面长条泡棉与胶带组合固定，用于电池与外壳间填缝与限位。

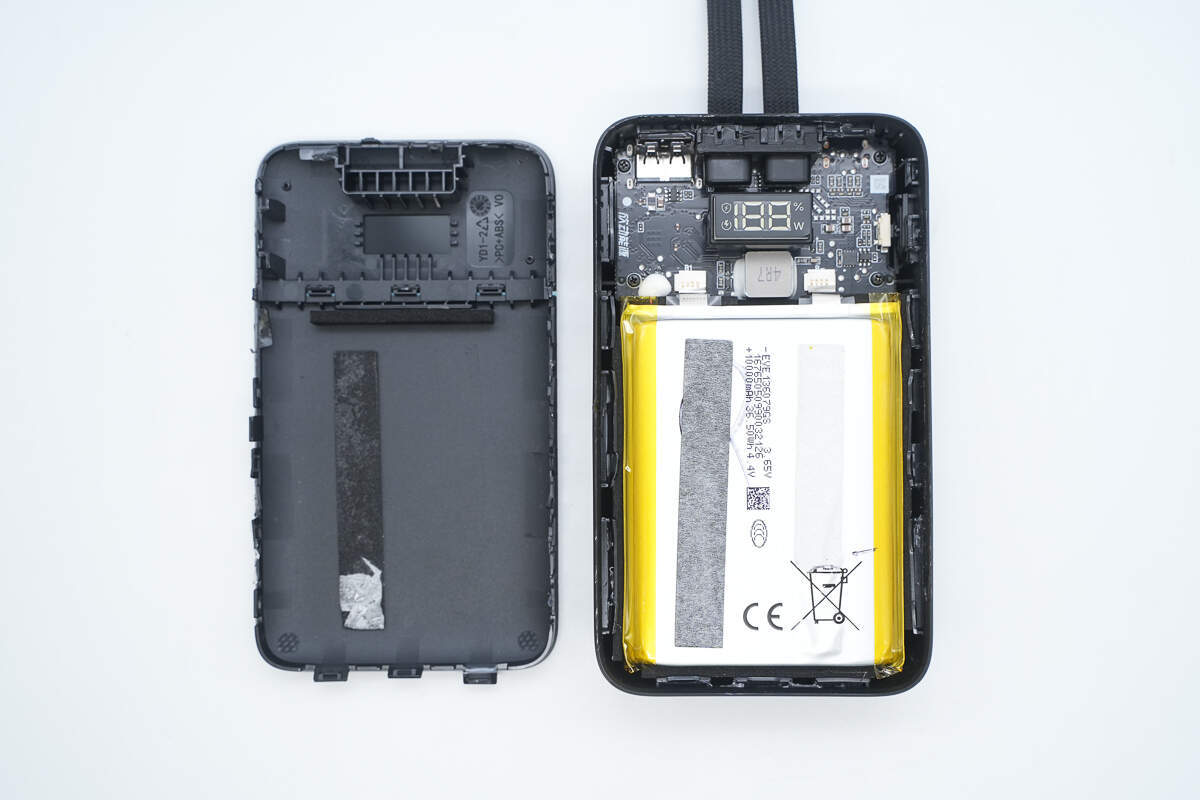

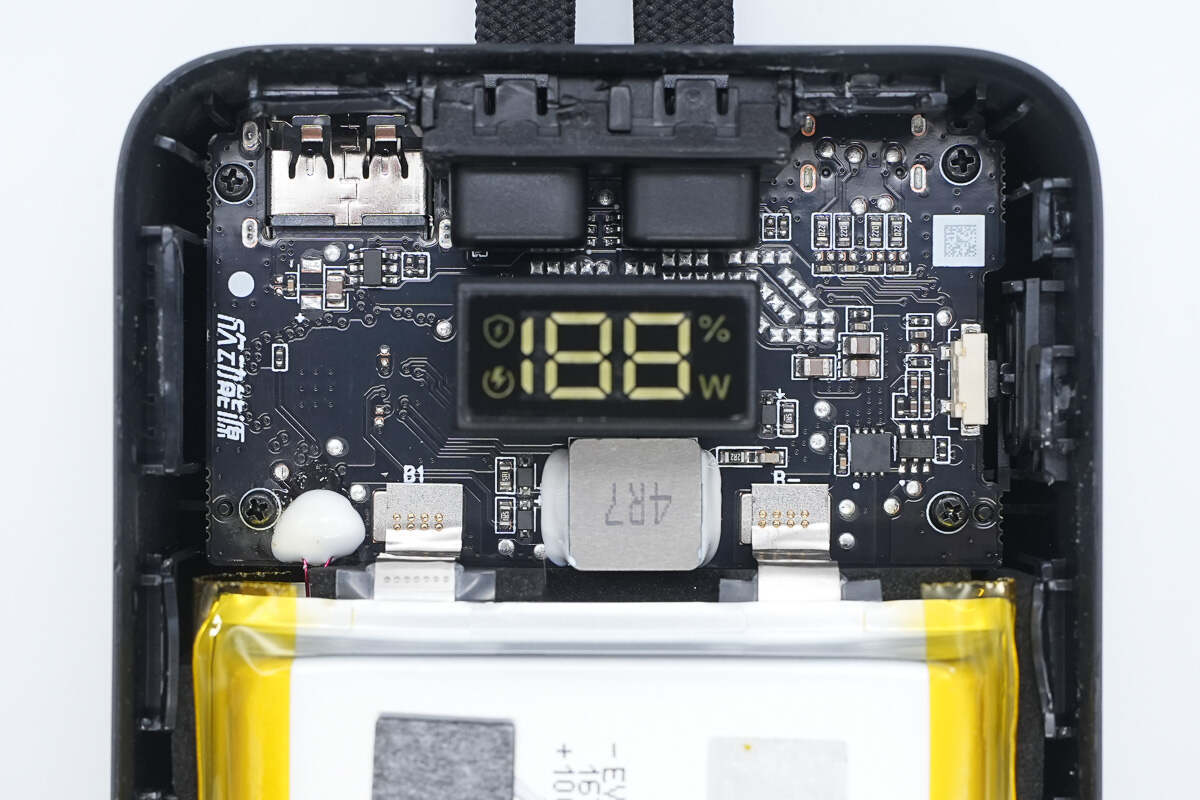

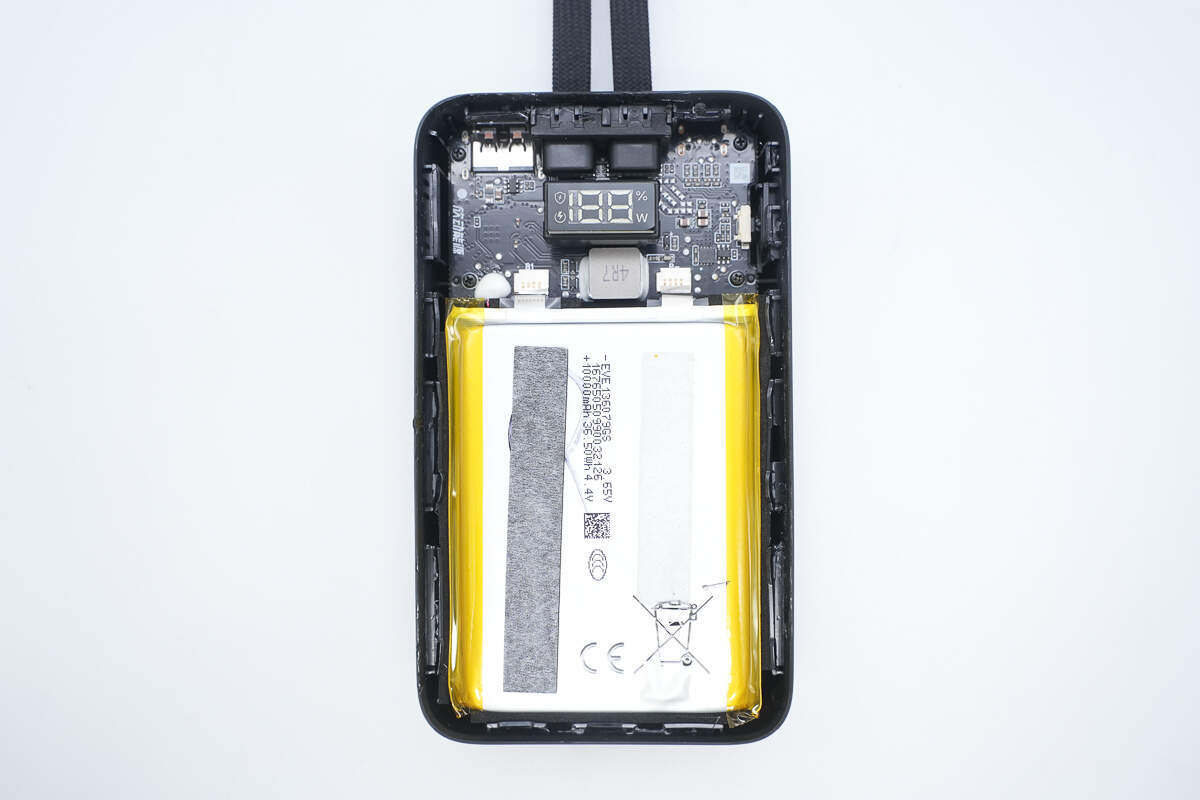

酷态科CP24电能块整机内部结构一览，电池与主控PCBA板上下分仓布局。

产品采用黑色主板，数码管通过前盖开窗透光，用于显示电量与功率，两根自带线从顶部出线位进入机壳，外侧有硬质套筒与壳体卡槽形成拉力缓冲。

主板与壳体间用四颗十字螺丝固定。

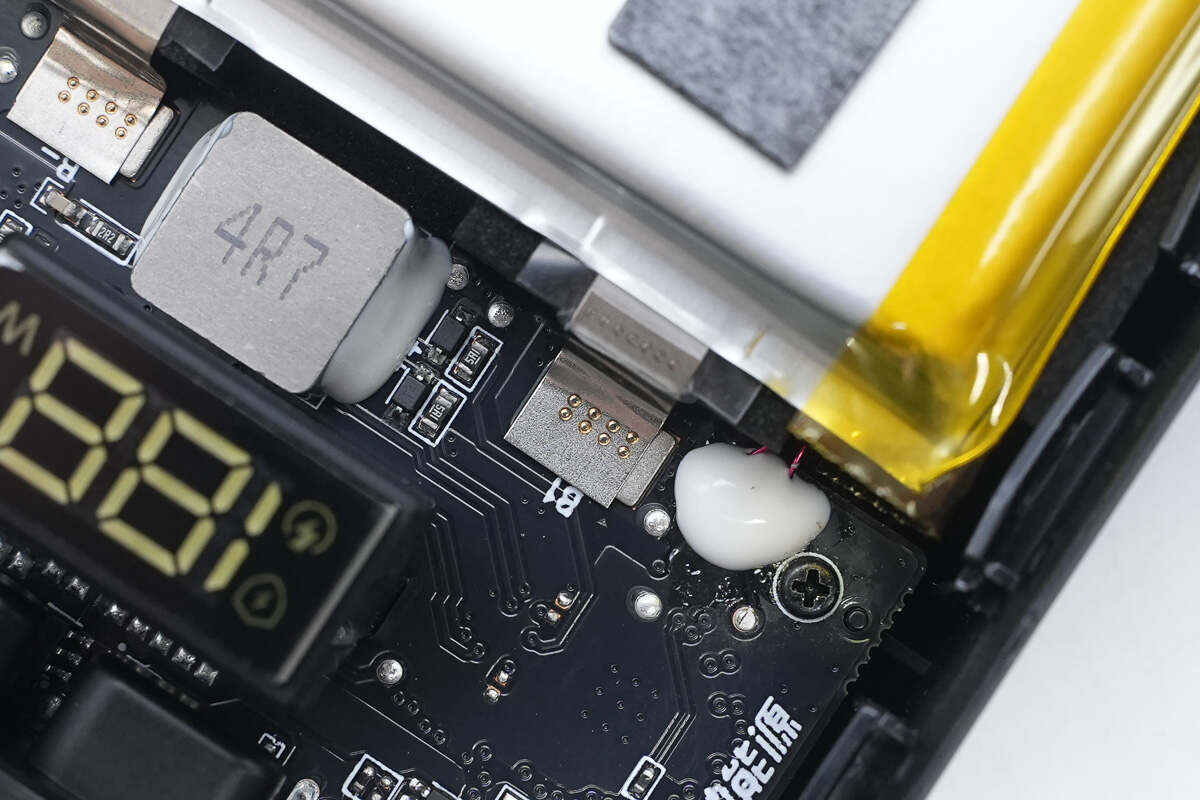

电池与主板间通过镍片与PCB板点焊连接。连接点盘白色灌胶处是热敏电阻的连接点，热敏电阻探头延伸到两块电芯之间，用高温绝缘胶带固定，用以检测电池温度。

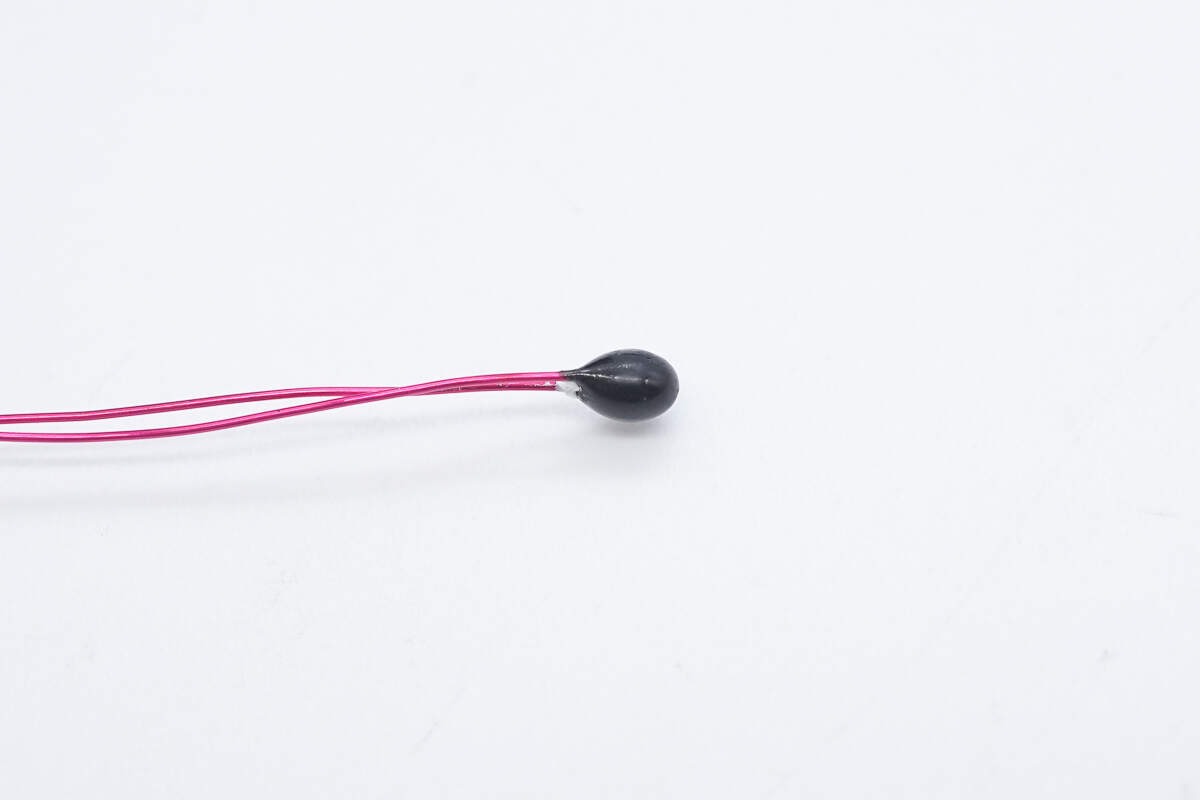

热敏电阻特写。

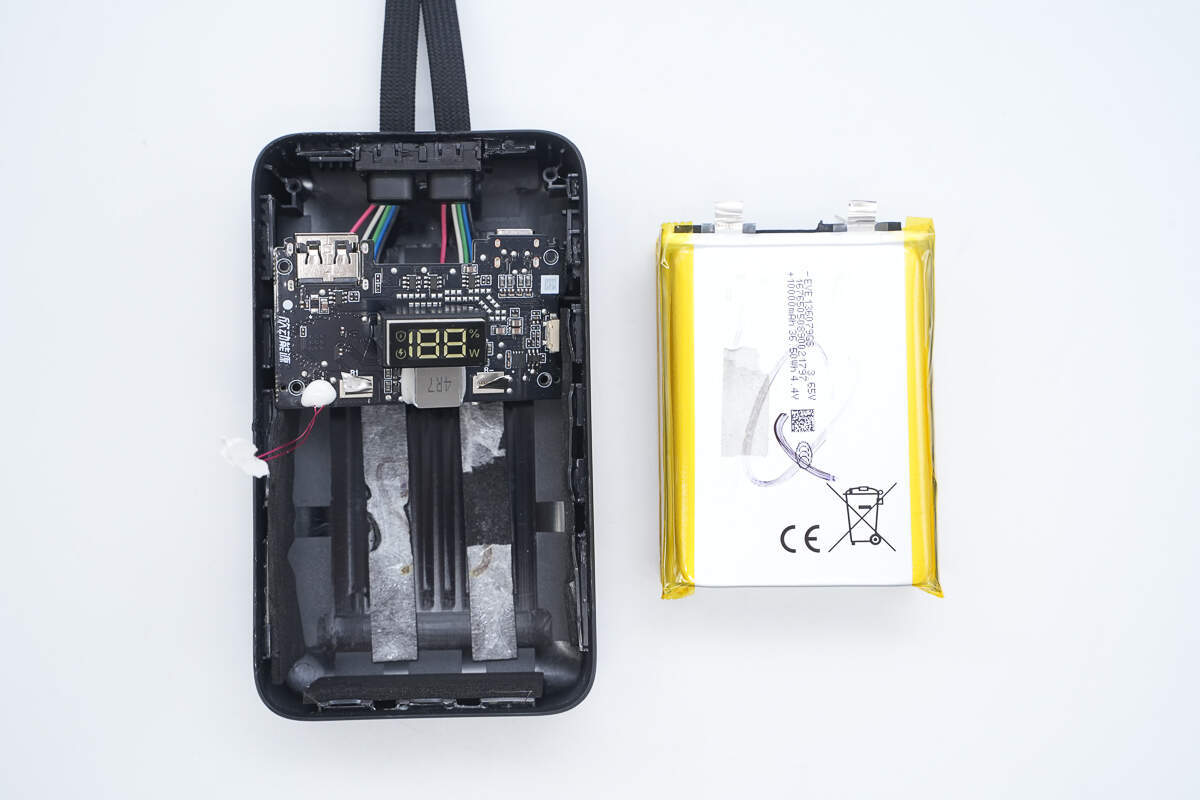

将电池取出。

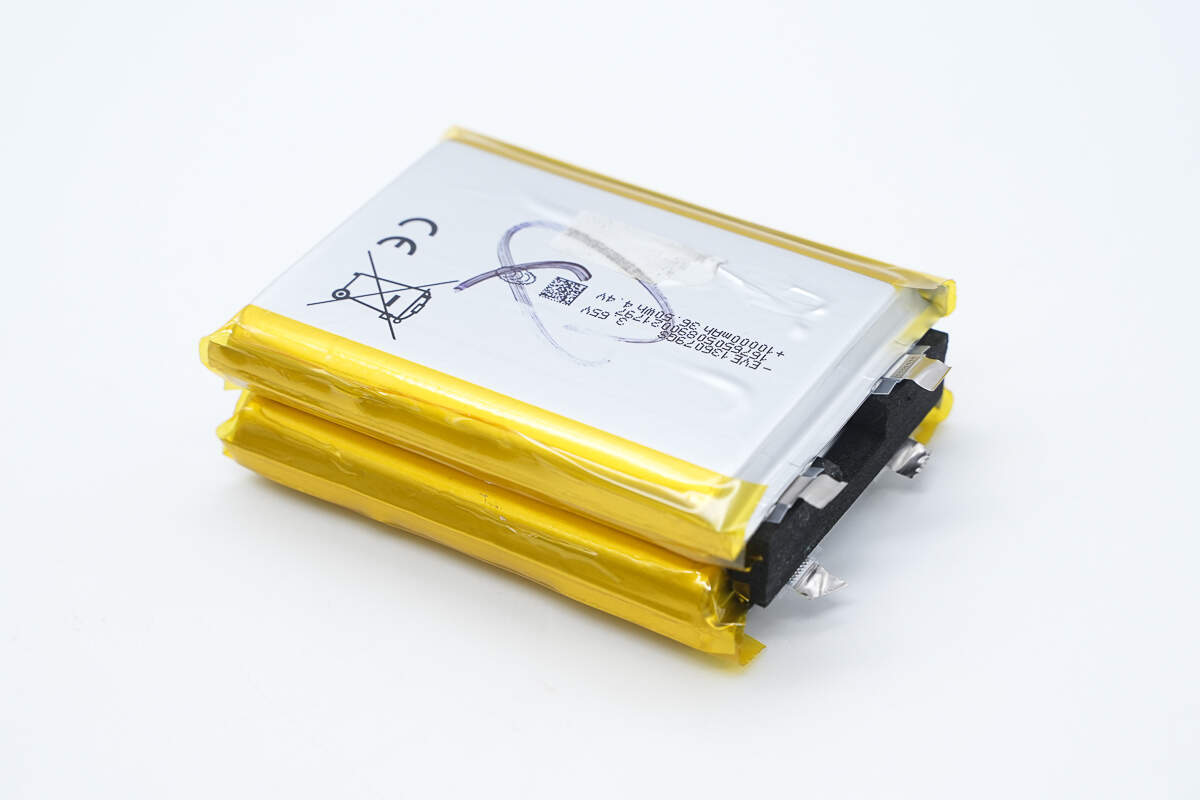

充电宝内部电池组由两块聚合物锂电池堆叠组成。

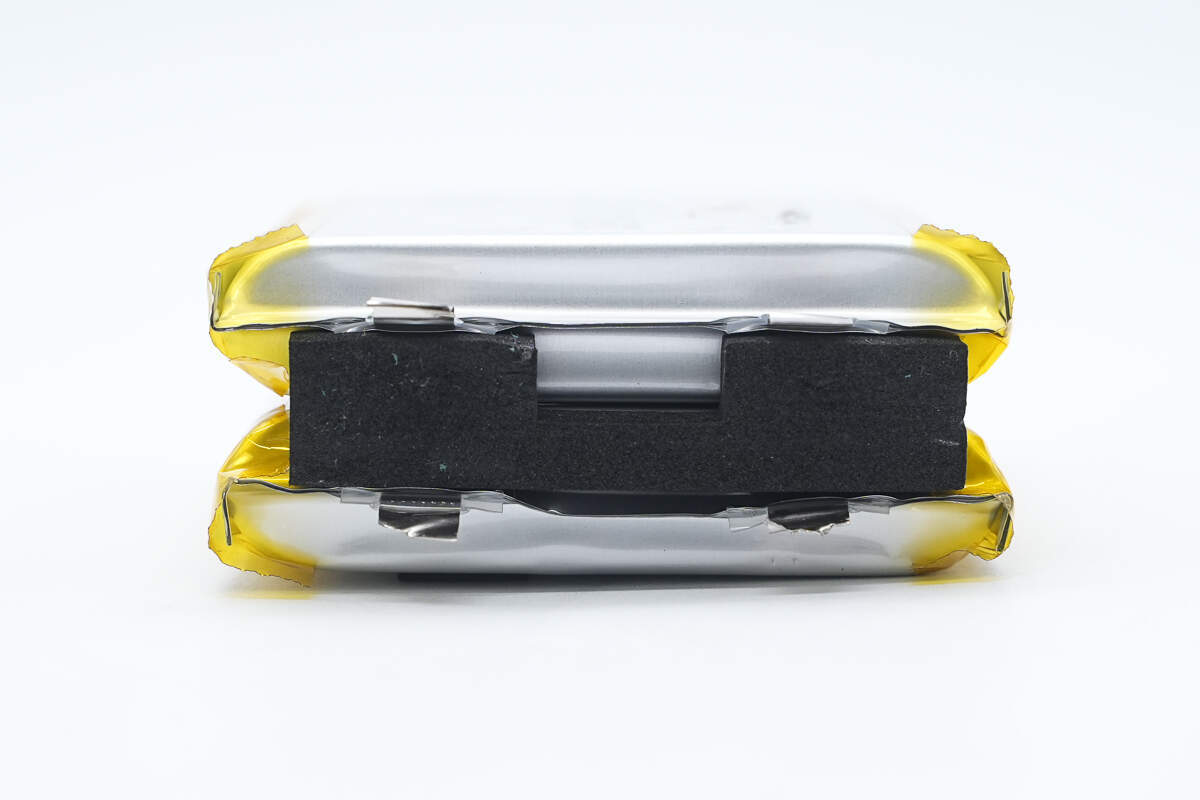

前方设有缓冲泡棉。

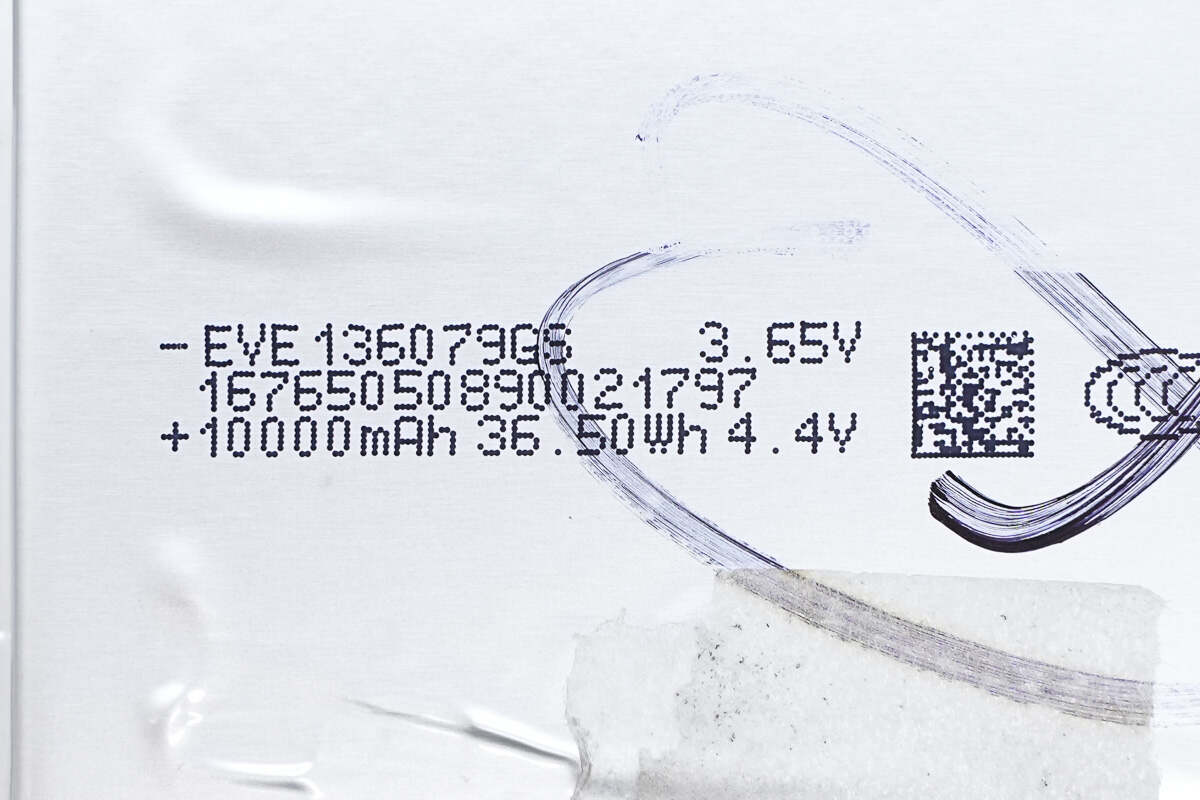

两块电芯料号相同，均来自EVE亿纬锂能，型号136079GS，标称电压3.65V，单块容量为10000mAh，能量36.5Wh，充电限制电压4.4V，并且通过了国家CCC强制认证。

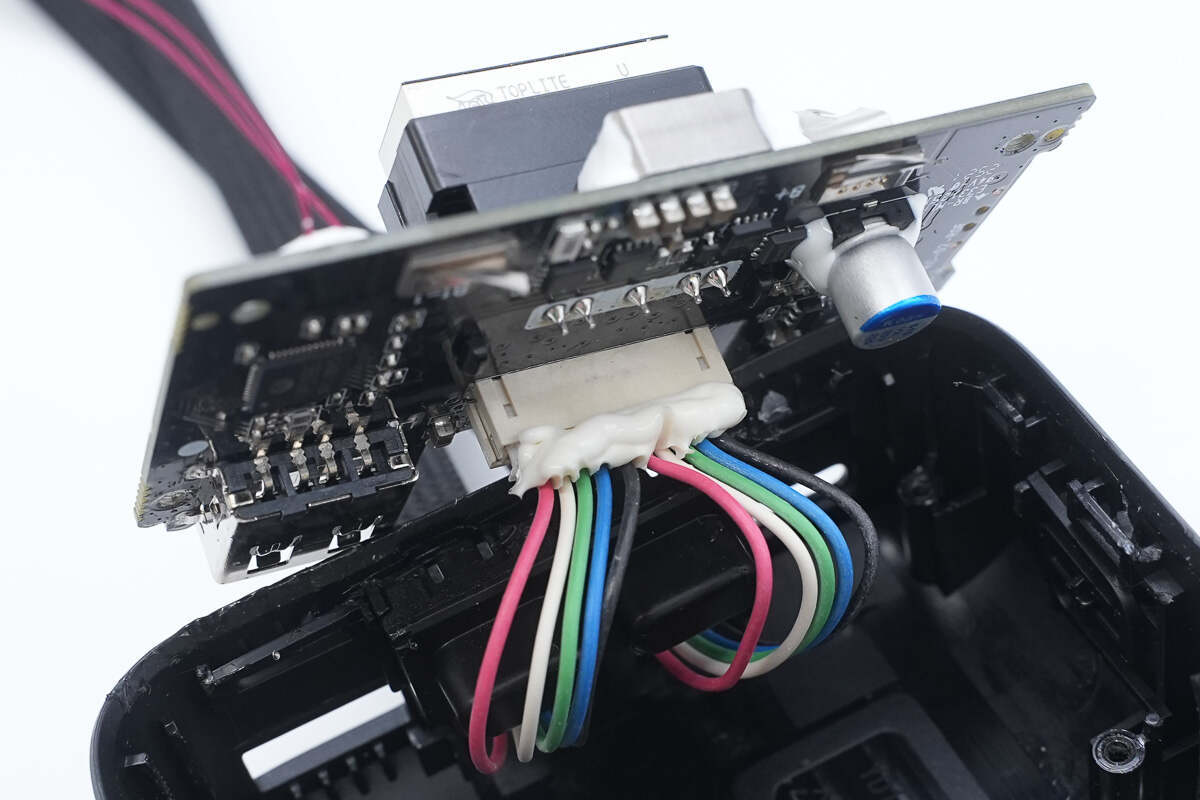

两条自带线通过排线座连接主板，接口处灌胶固定。

将PCBA板与底壳分离。

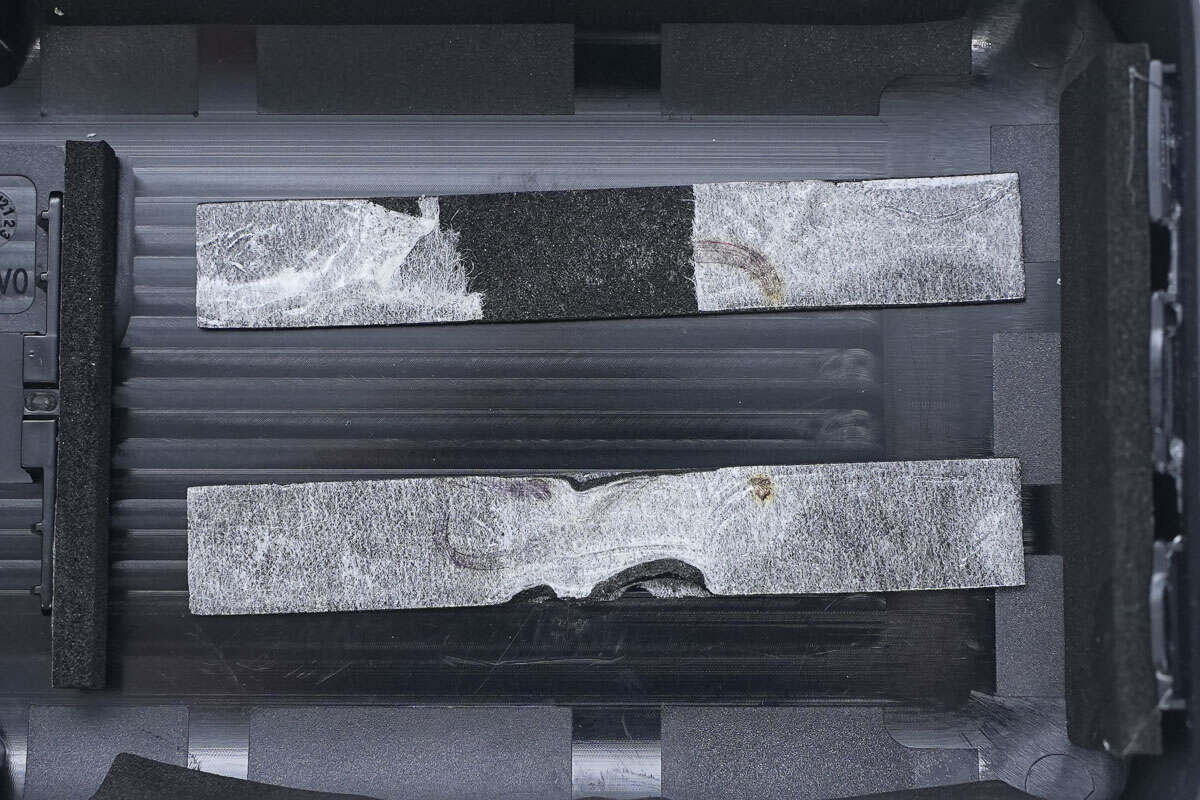

先看底壳，底壳四周都有缓冲泡棉固定电池，用来缓冲抗震，底面还设有两根长条泡棉用于电池与外壳间填缝与限位。

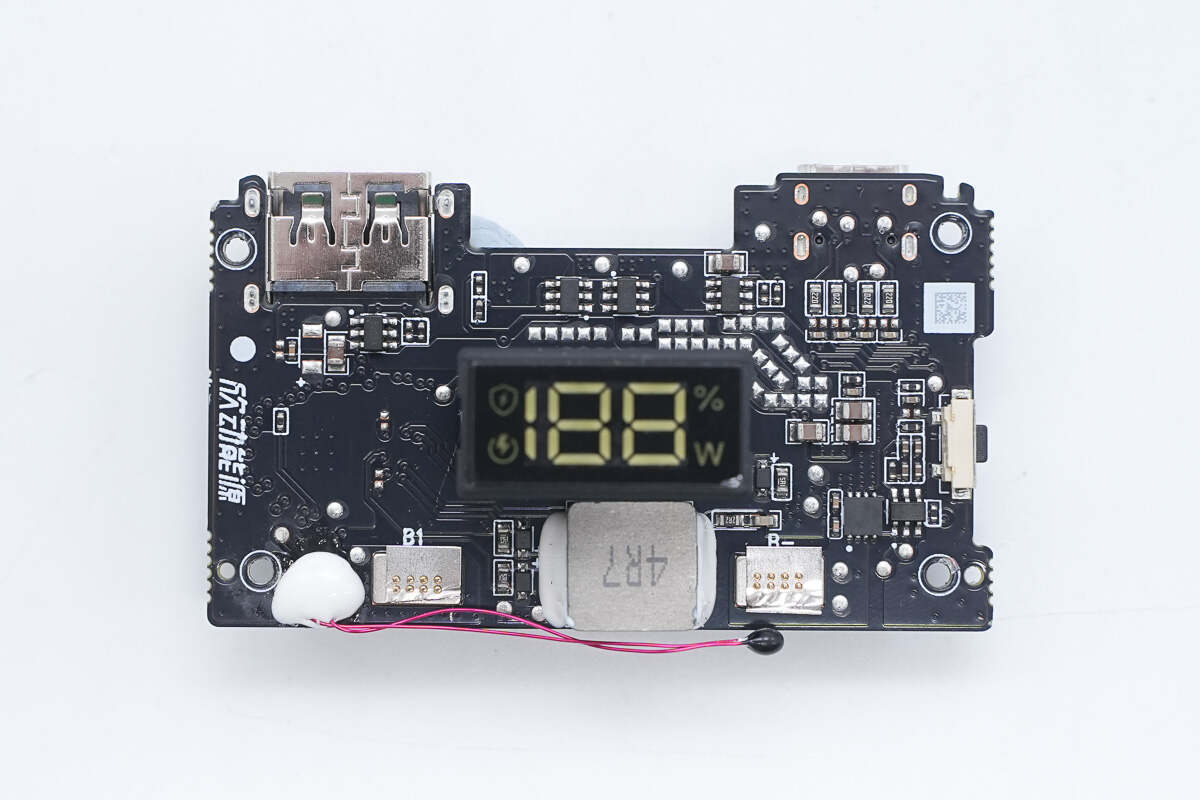

PCB板正面设有一体式数码管显示模组、电感、电池保护芯片、电池保护管以及VBUS开关管。

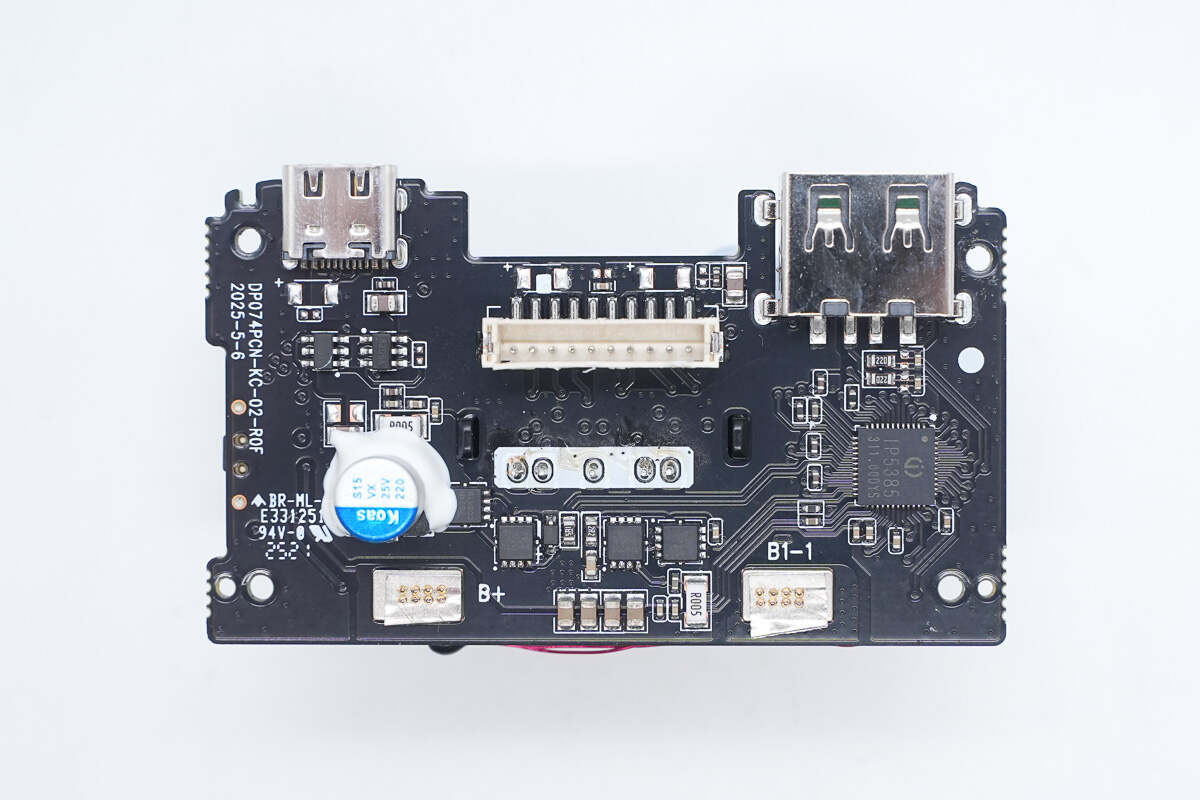

背面设有主控SoC、同步升降压开关管、VBUS开关管，并焊接有滤波固态电容、USB-A、USB-C接口。

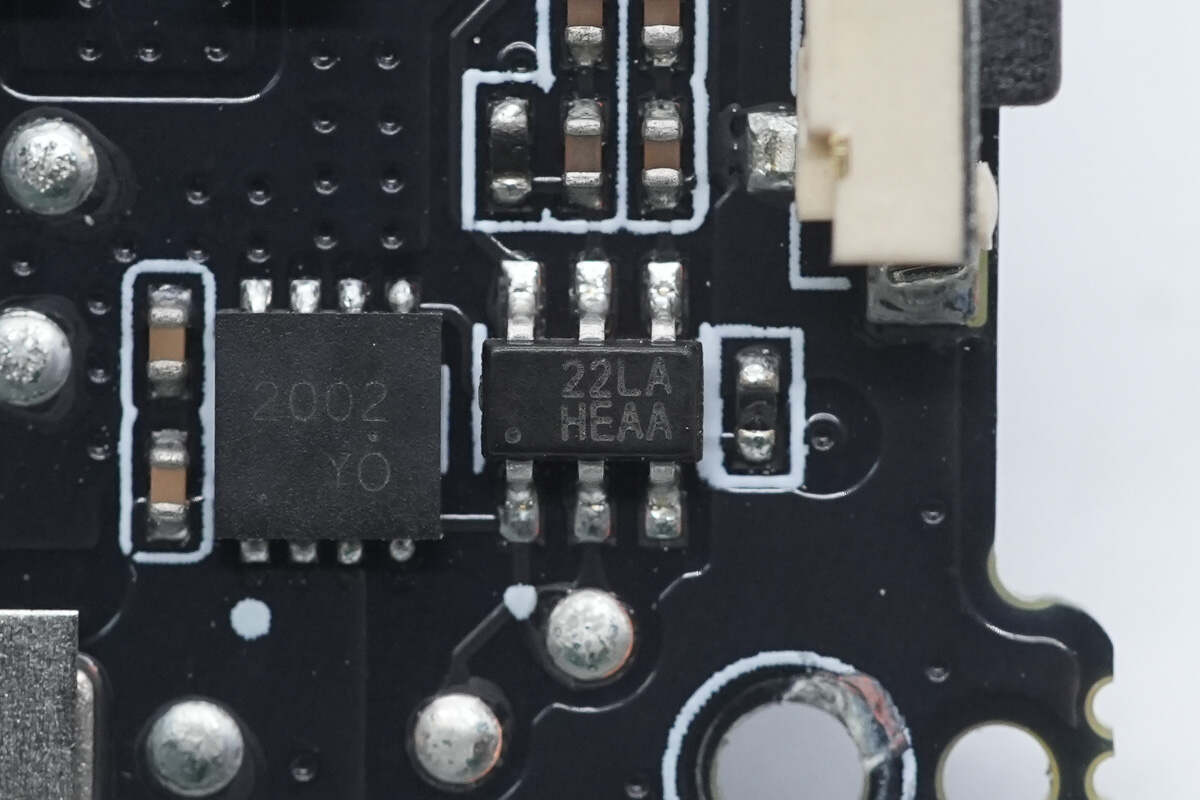

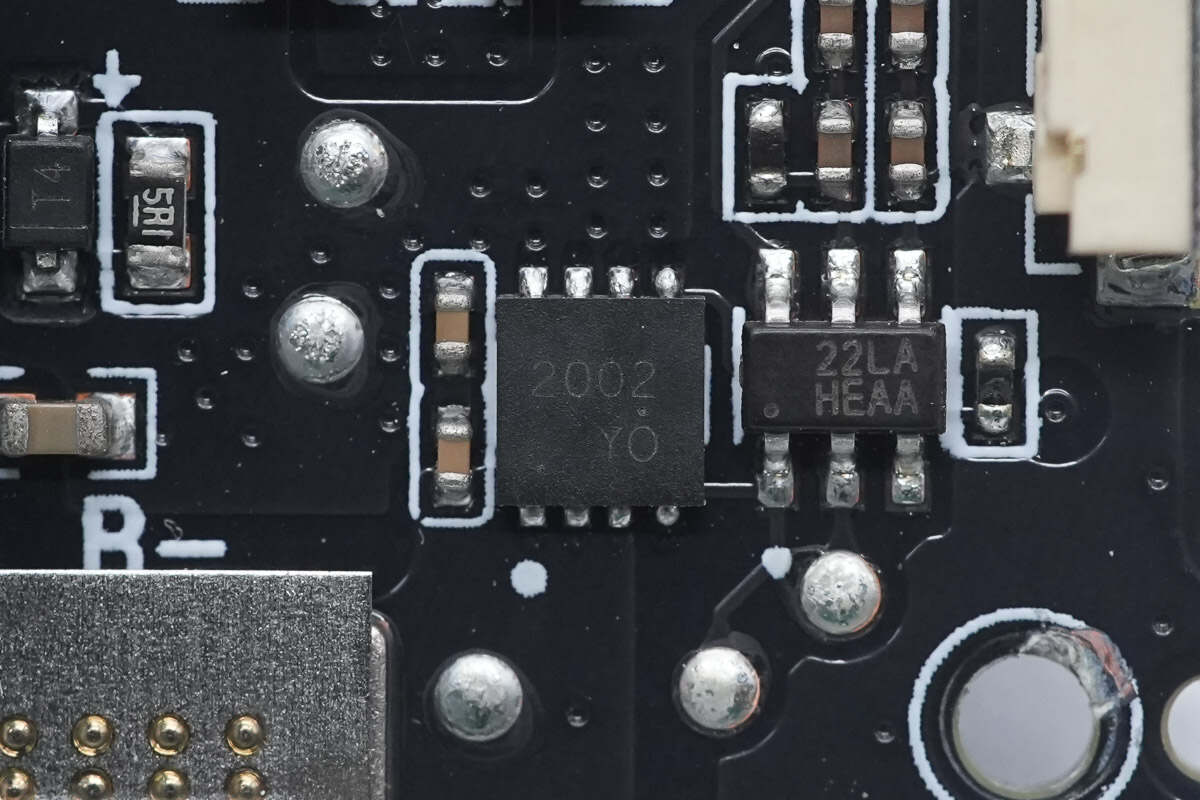

锂电保护芯片来自创芯微，丝印22LA，实际型号CM1025-LA，这是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。

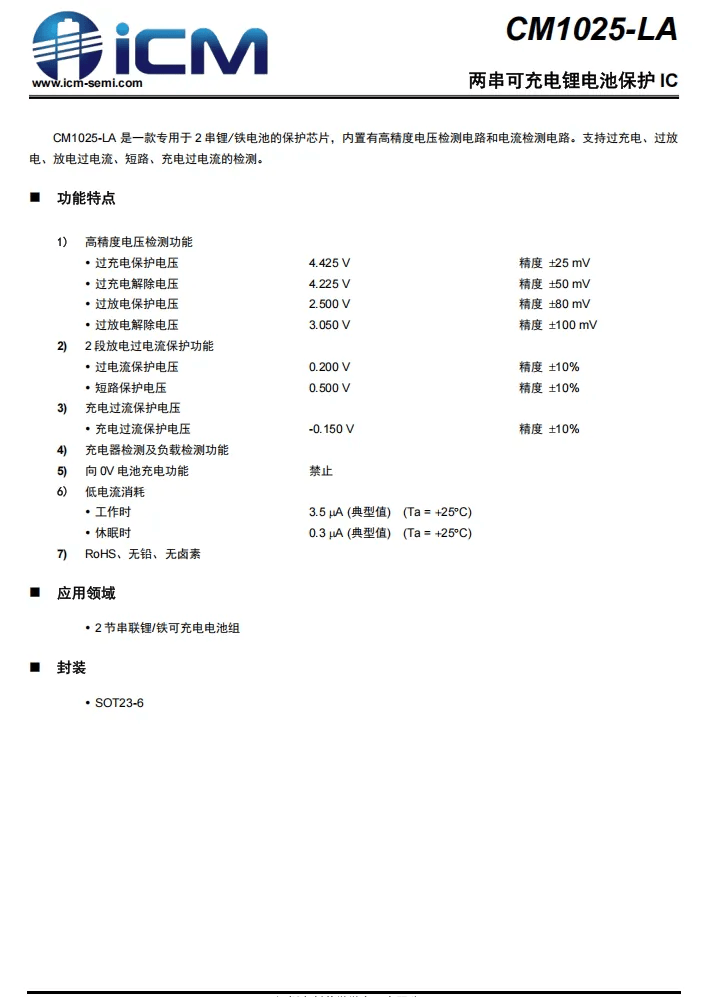

创芯微CM1025-LA资料信息。

旁边是丝印2002的锂电保护管。

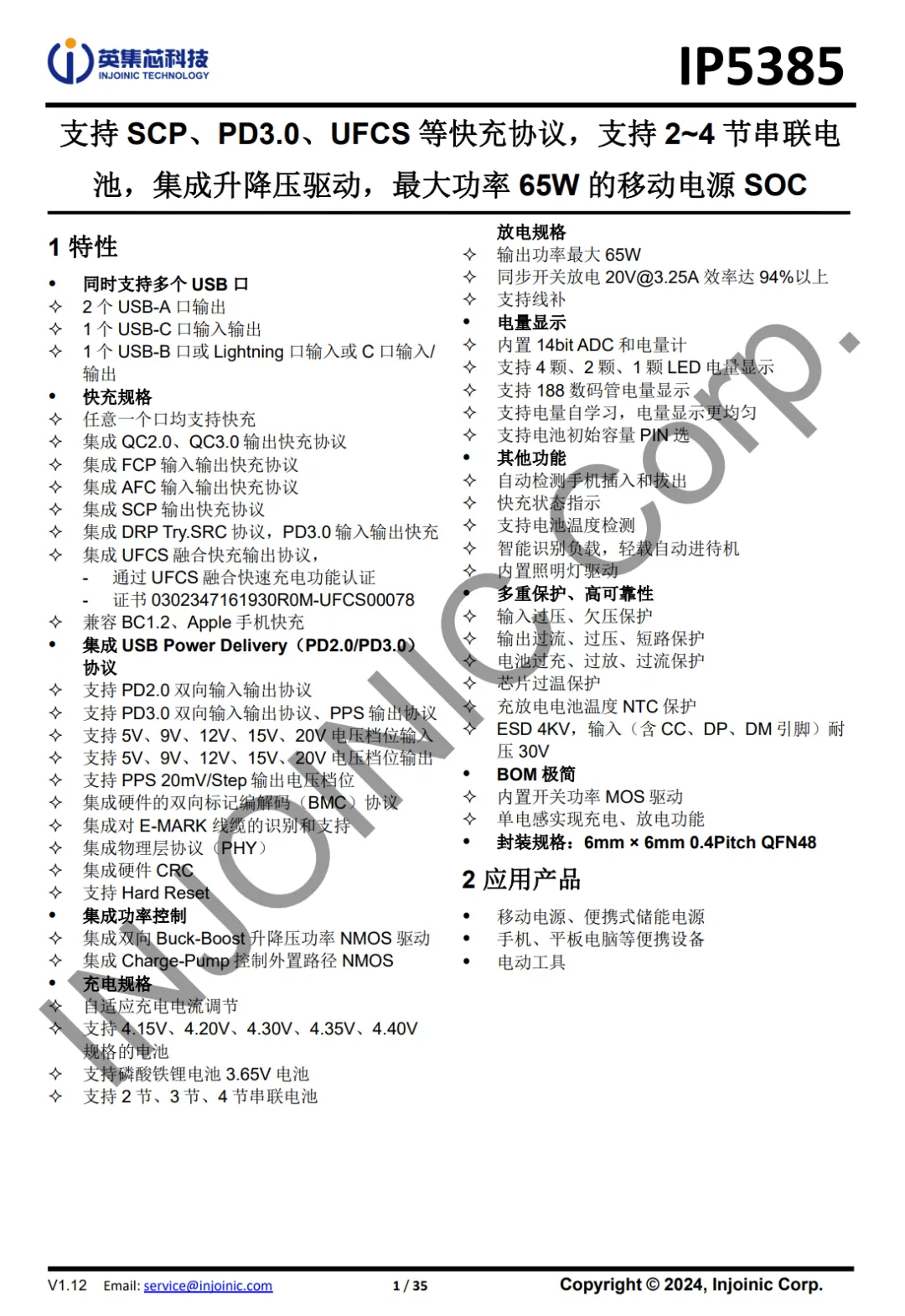

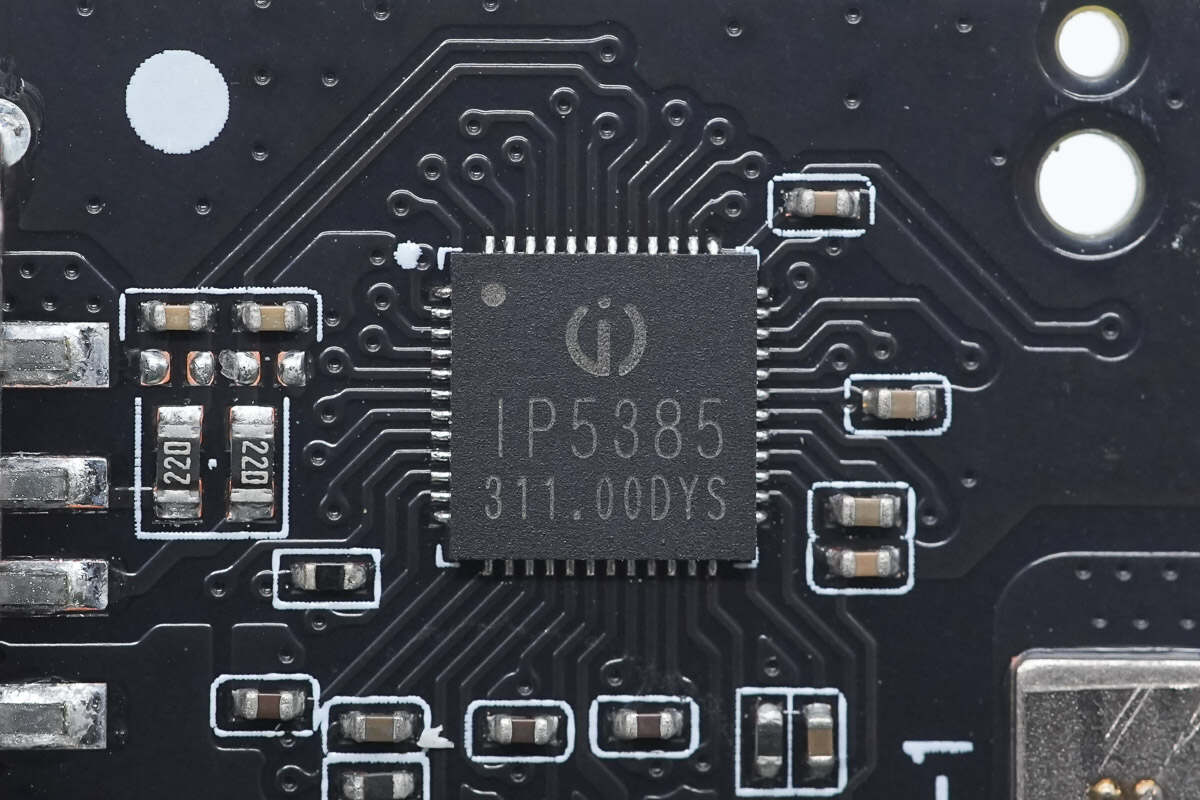

充电宝主控芯片来自英集芯，型号IP5385，这是一款超高集成度的快充移动电源SOC芯片，支持PD3.0、PPS、AFC、FCP等主流快充协议，并集成同步双向升降压驱动、锂电池充电管理、电池电量指示等多功能，可为快充移动电源提供完整的电源解决方案。

IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。

IP5385支持2~4节串联电池，同步开关升降压系统可提供最大65W的输入输出功率，轻载时自动进入休眠状态，采用QFN48封装。

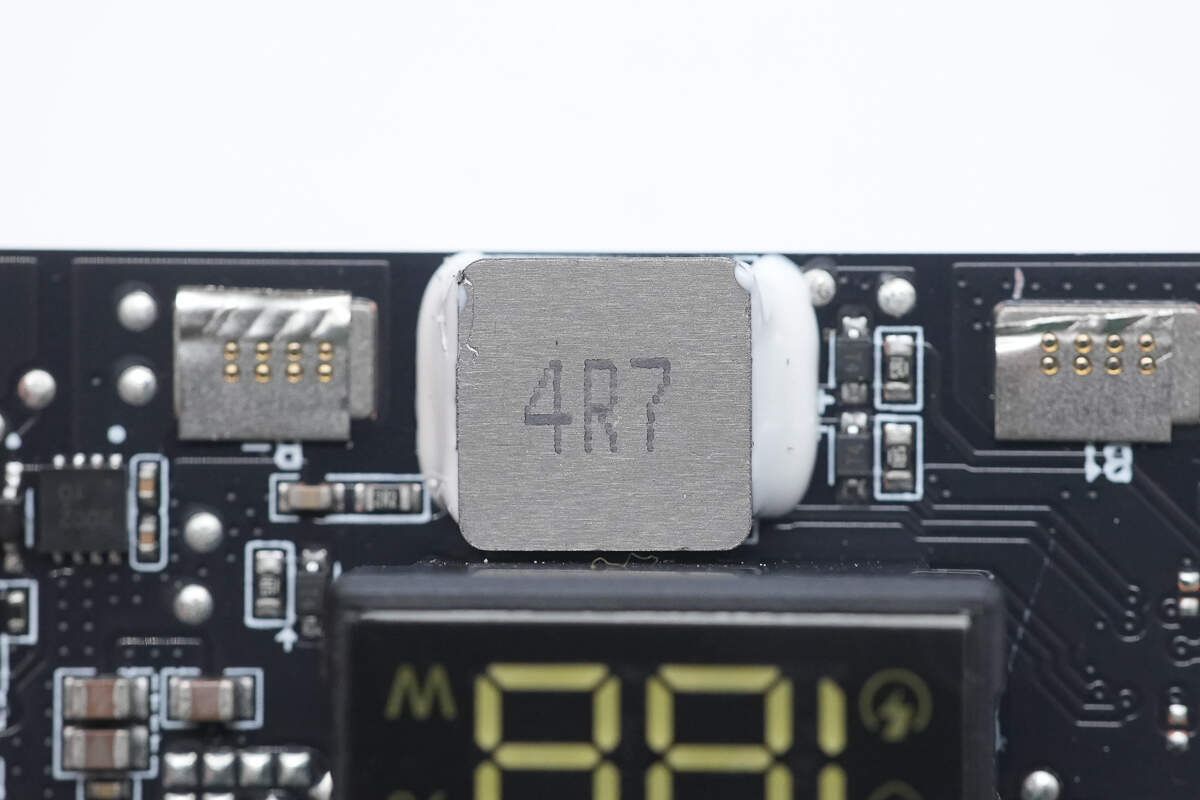

4R7升降压电感特写。

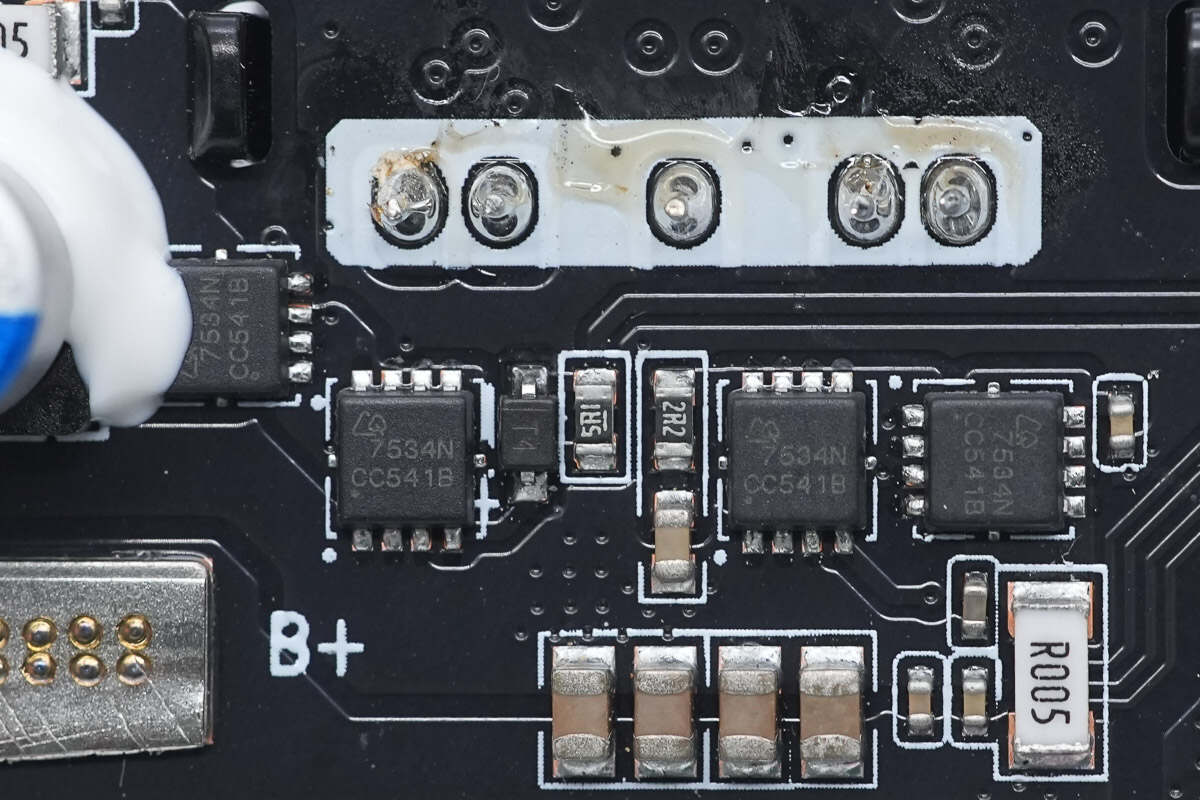

在升降压电感的背面，与之搭配的是四颗同步升降压开关管，均采用CQAOS重庆万国CQY7534N，NMOS管，耐压30V，导阻4.8mΩ，采用DFN3X3EP封装。

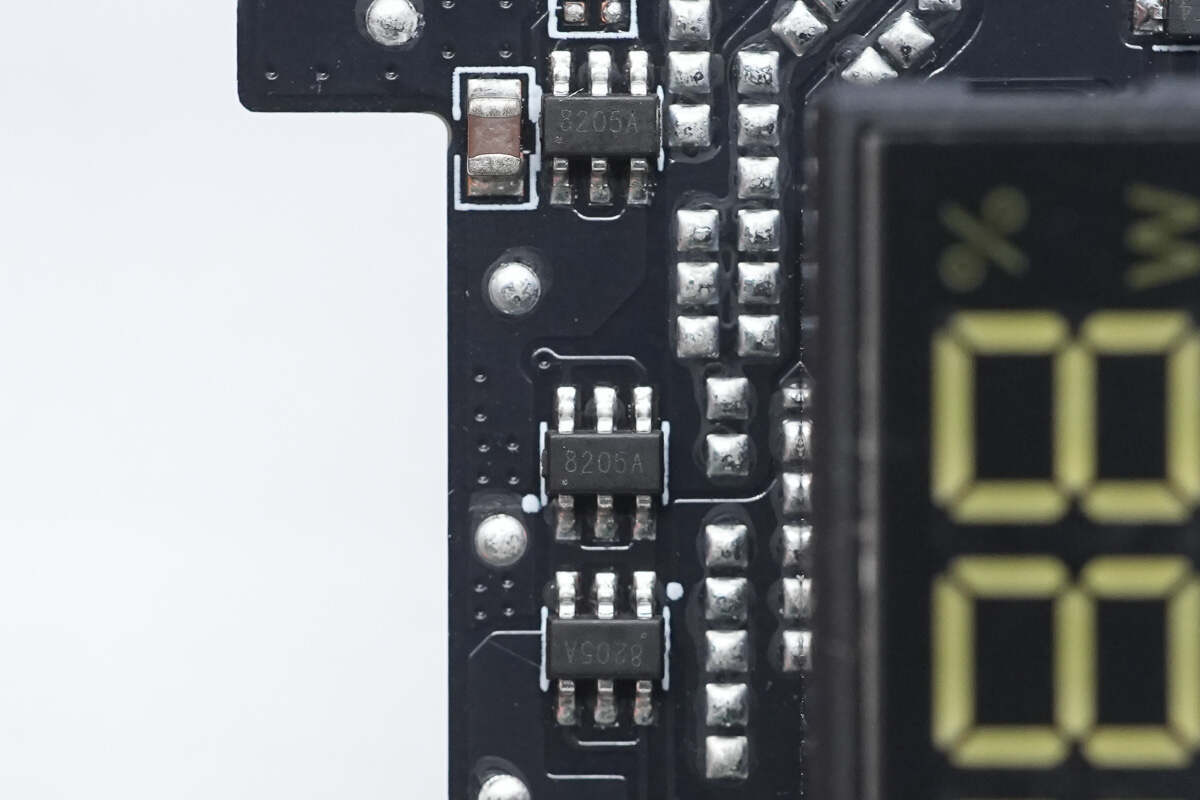

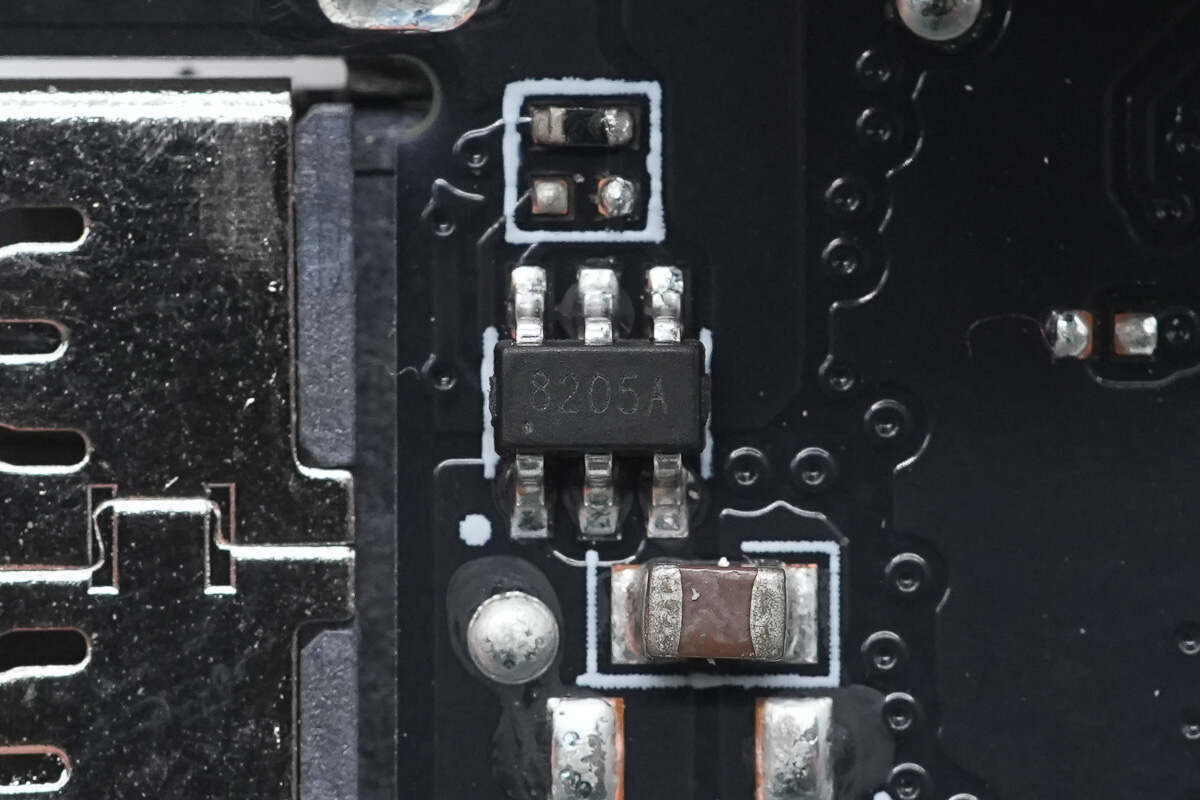

用于USB-A口的VBUS开关管特写，丝印8205A。

用于两根自带线的VBUS开关管特写，下面两颗对向串联，用于USB-C线，上面一颗用于Lightning 线，料号均一致，丝印8205A。

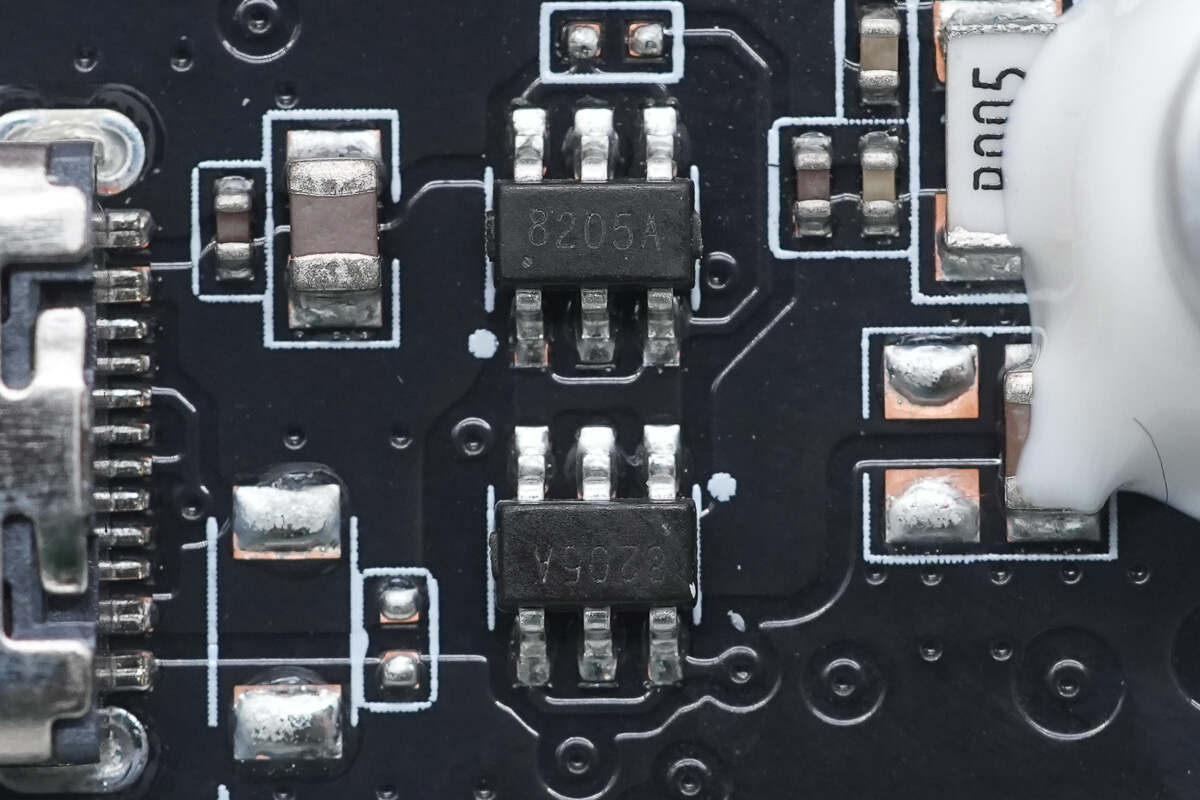

背面用于USB-C接口的两颗VBUS开关管特写，同样为8205A。

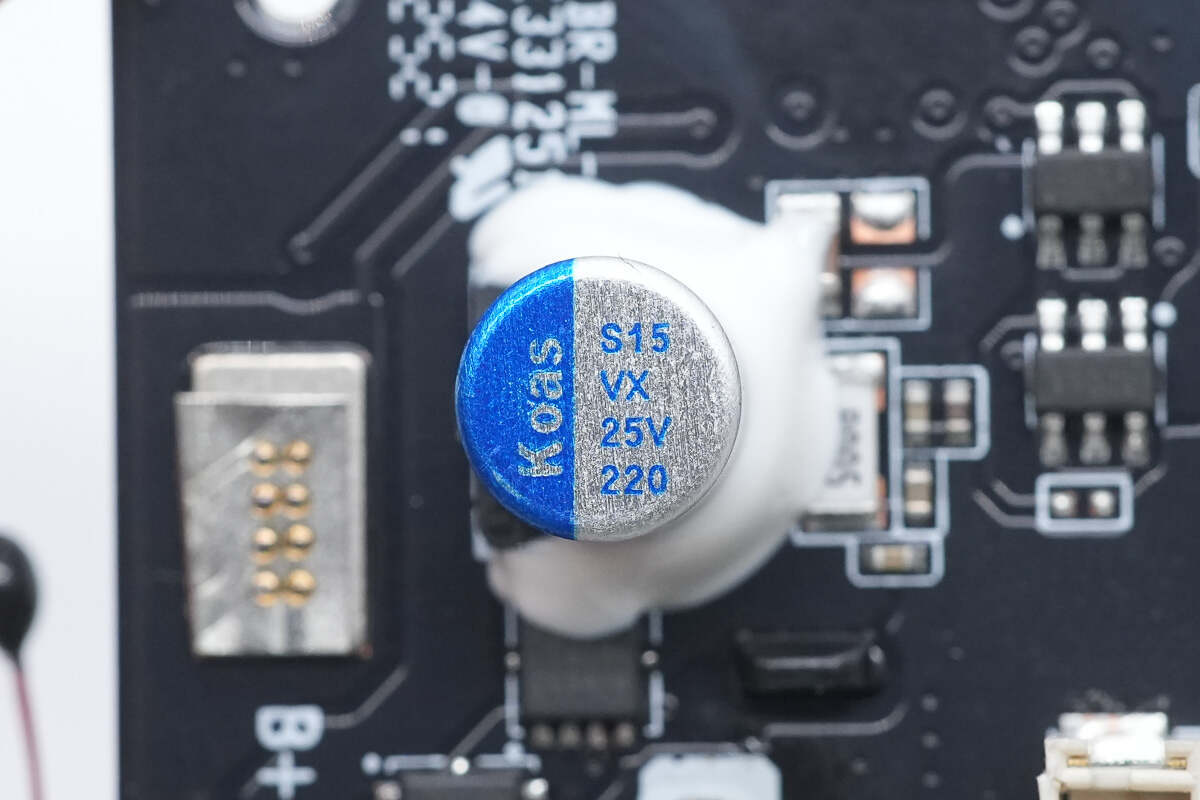

滤波固态电容规格为25V220μF，来自KOSHIN 东佳。

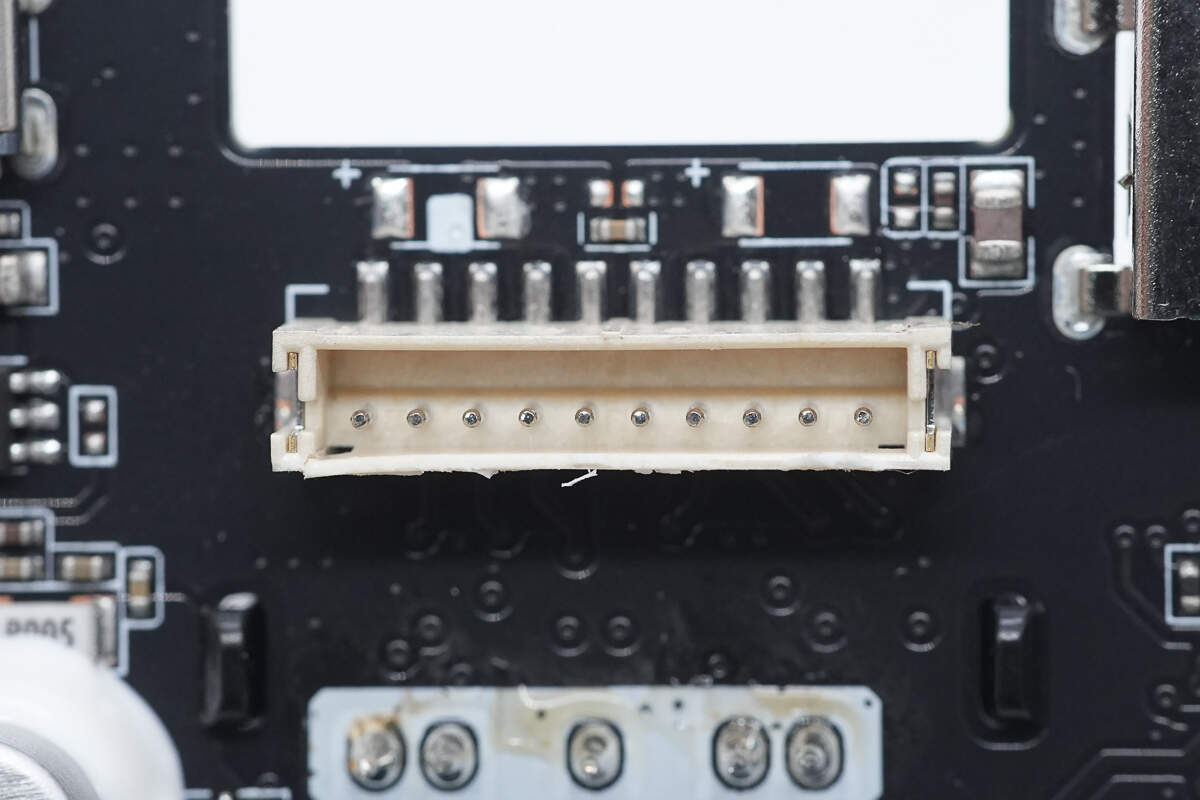

两根自带线排线座特写。

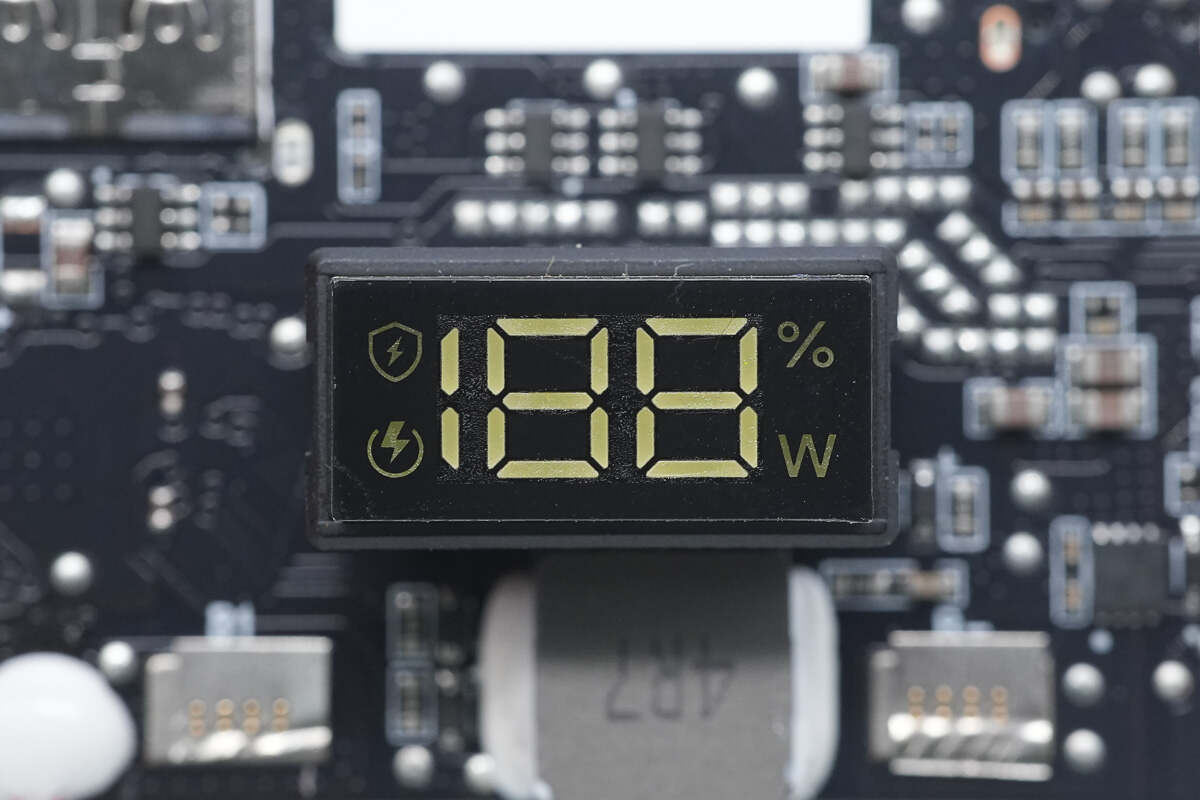

一体式数码管显示模组特写，用于实时显示电量与输出功率。

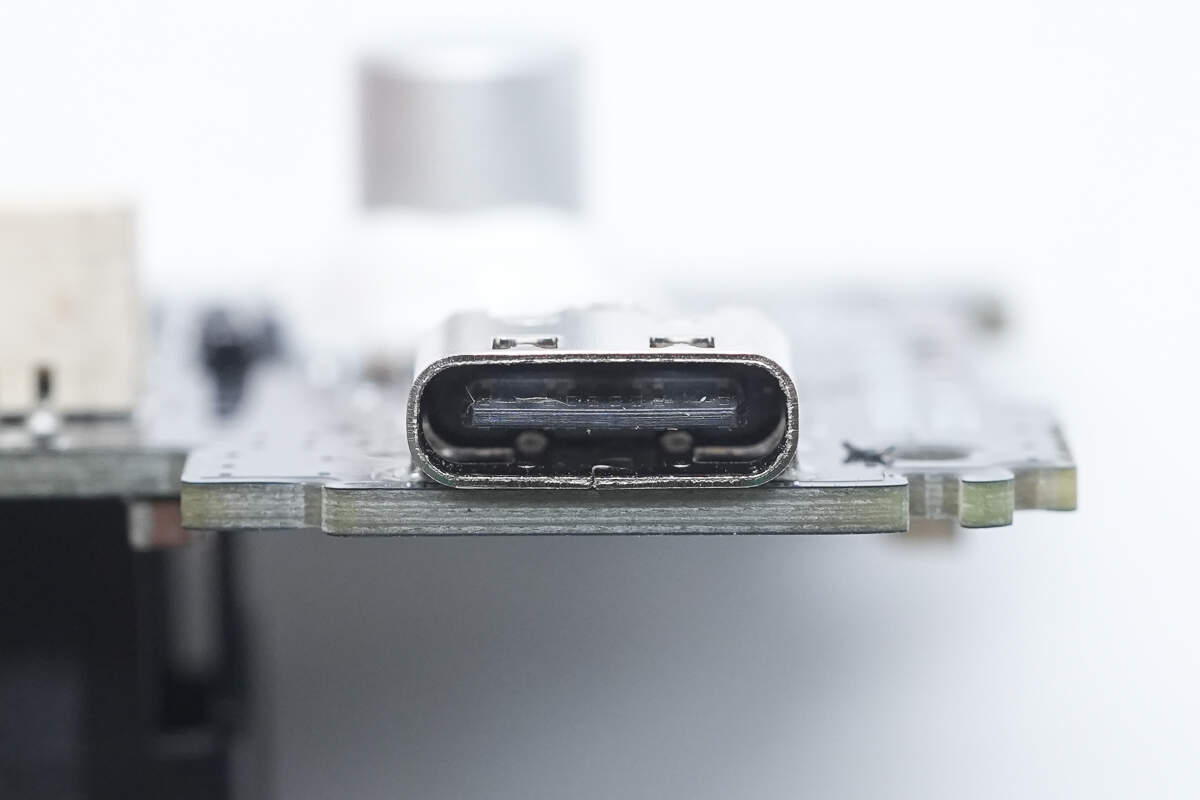

USB-C充电接口母座特写。

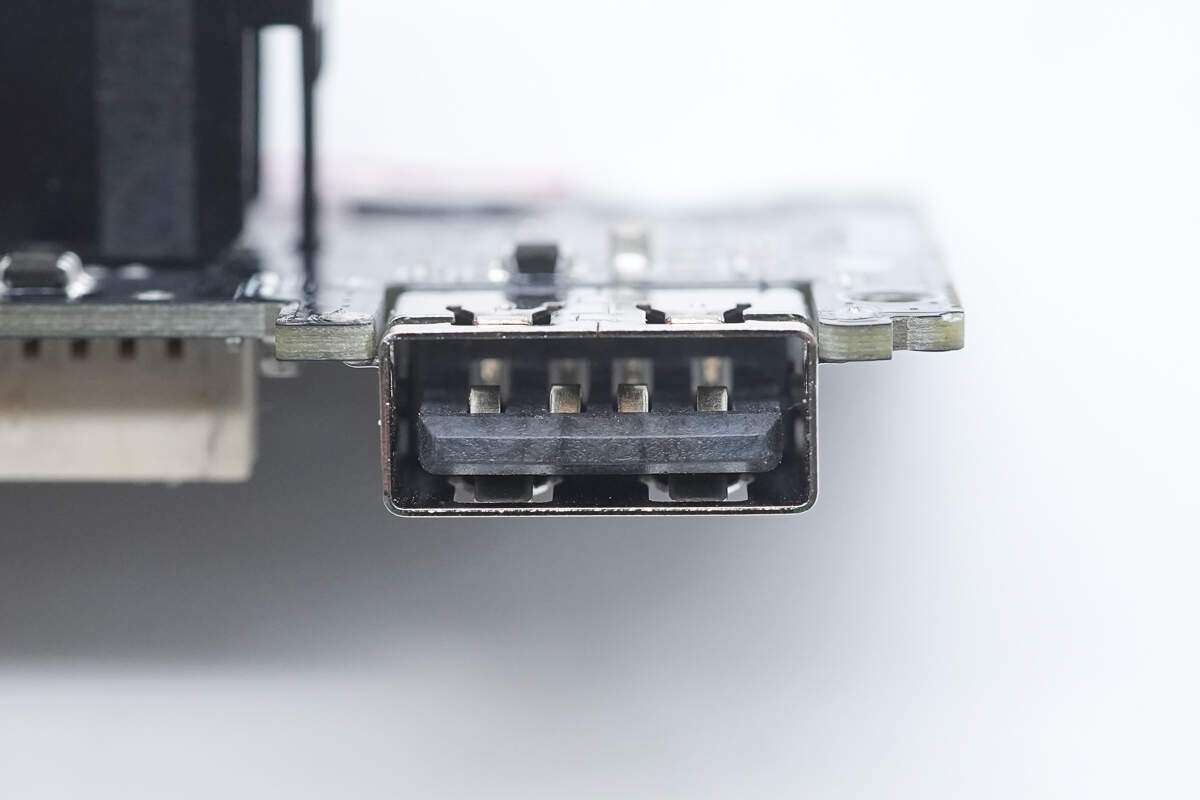

USB-A接口母座特写。

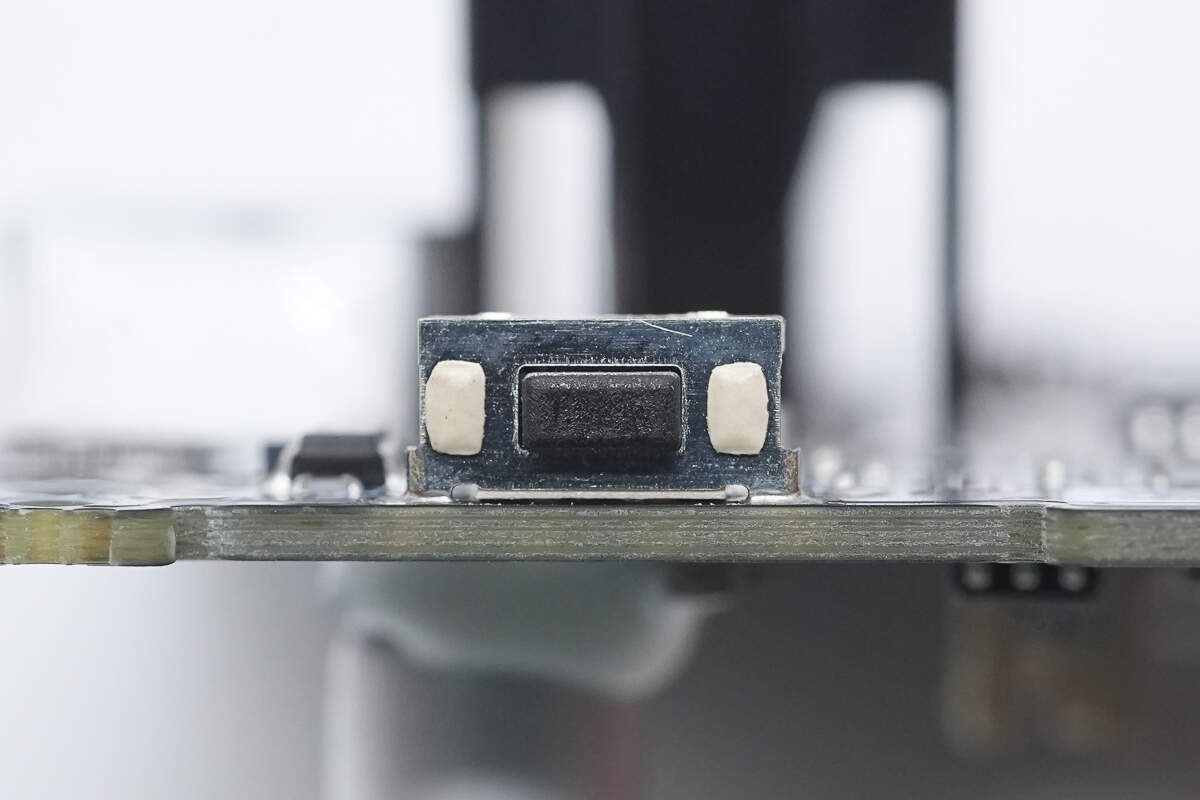

电源键特写，贴片焊接。

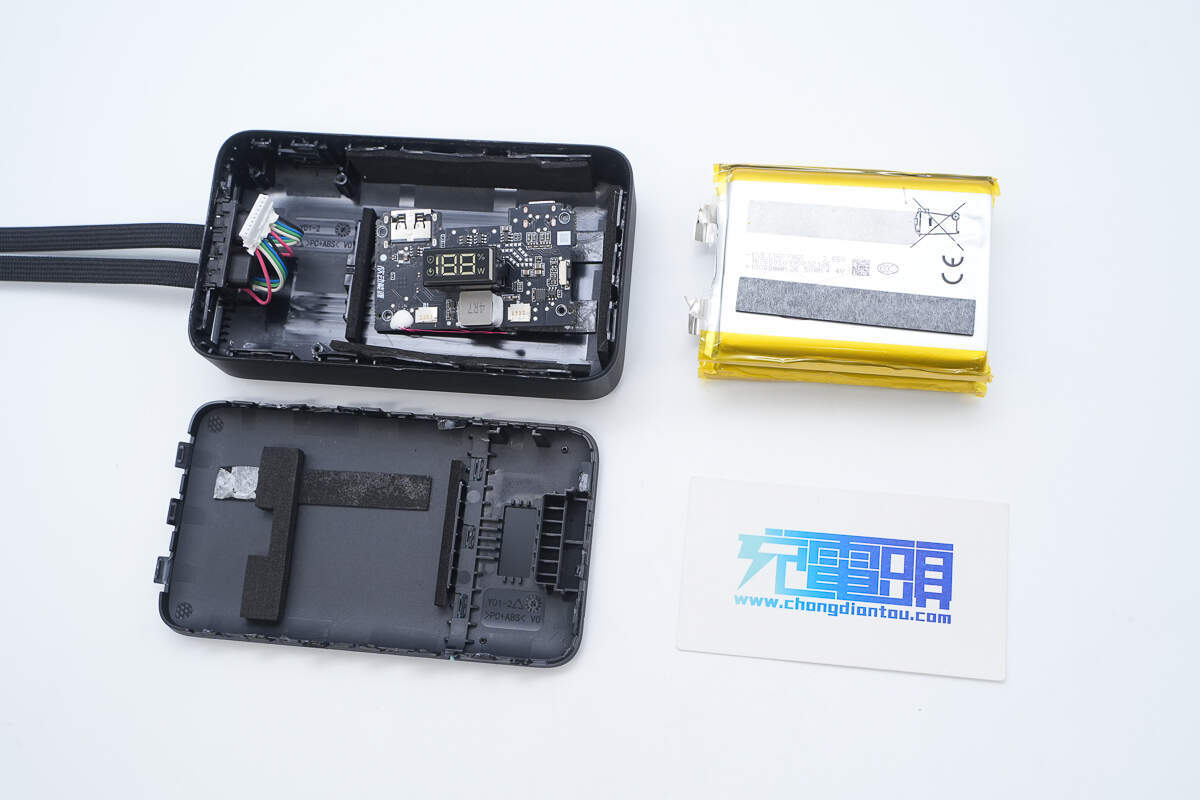

全部拆解完毕，来个全家福。

充电头网总结

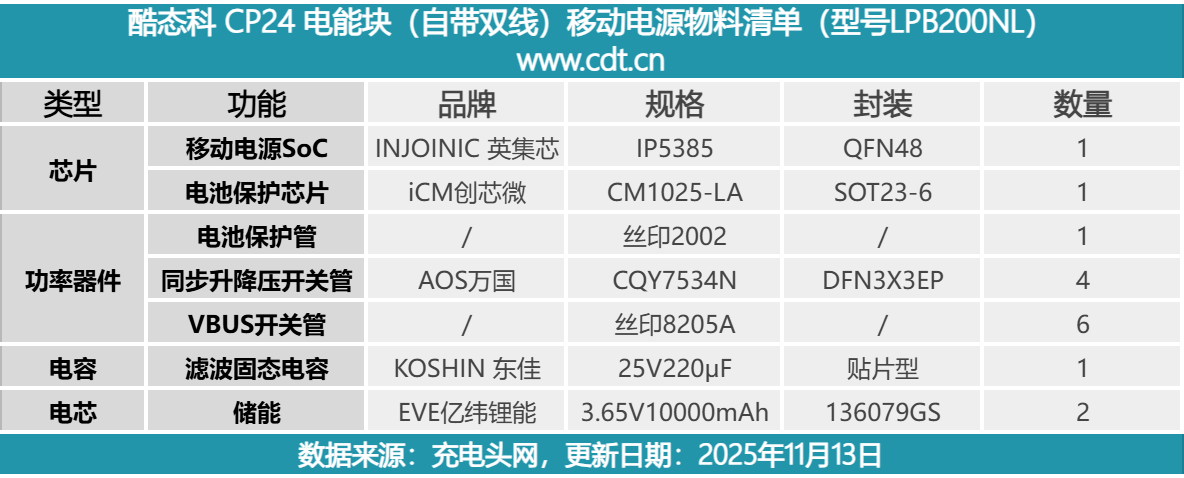

最后附上酷态科CP24电能块的核心器件物料清单，方便大家查阅。

酷态科CP24电能块容量为20000mAh。搭载一根USB-C自带线和一根Lightning线，并配备1A1C两个USB接口，其中Lightning线通过了苹果MFi认证。输出方面单口支持 40W 双向快充，Lightning自带线最高支持27W输出功率，苹果安卓通吃。机身还配备数显屏幕可显示剩余电量信息以及充电功率。

充电头网通过拆解发现，电源内置2块亿纬锂能软包电芯，两块电芯串联，电芯型号136079GS，标称电压3.65V，标称容量10000mAh，目前已通过CCC认证。通过创芯微保护芯片CM1025-LA进行电池组管理和保护。

移动电源管理方案采用的是英集芯IP5385，这是一款支持2A3C1L多接口，集成UFCS、PD3.0等多种主流快充协议和多种功能的移动电源SOC芯片。电源内部电池组和PCBA模块周边贴缓冲泡棉缓震保护，并采用热敏电阻分别监测电池组温度。其内部结构稳定可靠，空间利用紧凑合理。
