HDS缩小体电容22UF50V5*6.0 合粤国产小尺寸电解电容
创始人
2025-12-02 10:39:25
0次

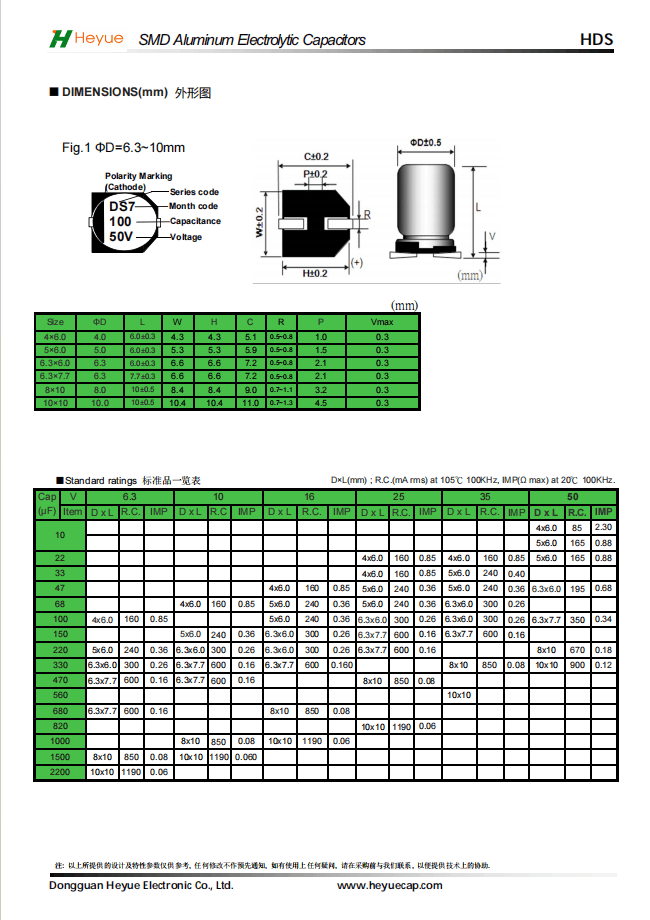

产品名:贴片铝电解电容器

系列/类型:HDS(两极)

工作温度范围-55~105 ℃

尺寸⌀ D5mm尺寸L6.0mm

低阻抗小尺寸电容在电子设备中扮演着关键角色,尤其在需要高频滤波、小型化设计的场景中,如车载电子、电源模块、通信设备等。以下从技术特性、典型产品、应用场景三个维度展开分析:

一、低阻抗小尺寸电容的核心技术特性

低阻抗(ESR)设计

定义:等效串联电阻(ESR)是衡量电容在高频下性能的核心参数,ESR越低,电容在高频下的发热越小,滤波效率越高。

技术实现:通过优化电解液配方(如高电导率电解液)、采用激光焊或超声焊工艺降低接触电阻、选择低电阻率的引线材料(如粗短引线或多根引线)等方式实现。

优势:在100kHz高频下,ESR值可低至1-5mΩ,比传统电容降低40%以上,显著减少功率损耗和热量产生。

小型化设计

封装形式:采用SMD(表面贴装)封装,支持自动化贴片生产,提升效率。典型尺寸包括4×5.4mm、5×5.4mm、6.3×7mm等,高度可低至1.9mm甚至1.0mm。

结构优化:通过叠层结构替代传统卷绕工艺,实现小体积大容量。例如,7.3×4.3×1.9mm封装可承受25V耐压,容量达100μF。

高频特性优化

低ESL(等效串联电感):通过缩短引线长度、采用多引线结构或叠片式设计,降低电感对高频性能的影响。

高频滤波能力:在100kHz频率下,阻抗可低至0.08Ω,比日系竞品低20%,有效抑制高频噪声。

二、典型低阻抗小尺寸电容产品

合粤车规级47μF 25V 4×5.4mm SMD电容

特性:高频低阻抗、耐高温(125℃)、小型化设计。

应用:车载座舱电子、电源滤波等场景。

参数:容量偏差±20%(120Hz/20℃),ESR值在100kHz下低至3mΩ。

绿宝石晶片电容

尺寸:常规尺寸7.3×4.3×1.9mm,极致小型化产品尺寸7.3×4.3×1.0mm。

特性:低压、中压和高压全系列可选,耐久性达105℃/2000H,可在60℃、湿度90%RH环境下工作500小时。

应用:服务器、笔记本电脑、5G小基站等对空间和性能要求较高的设备。

三、低阻抗小尺寸电容的应用场景

车载电子

BMS(电池管理系统):用于电压采样滤波,高精度容值(偏差±5%以内)保障SOC估算精度。

电机控制器:承受高频纹波电流,降低ESR可减少功率损耗,提升系统效率。

OBC(车载充电机):在DC-DC转换电路中,低阻抗电容可提升转换效率,减少热量产生。

通信设备

5G小基站:高频低阻抗电容用于滤波和稳压,保障信号稳定性。

服务器:在电源模块中,小型化电容可节省空间,提升功率密度。
