电流继电器 JL-8B/1121 板前接线 JOSEF约瑟 容量大,可靠
创始人
2025-12-01 09:07:32
0次

一、定位与功能

JL-8B/1121电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负荷或短路的启动元件。其核心功能是在电流异常升高时,迅速发出报警信号或切除故障,从而保护电力设备免受损坏,确保系统安全稳定运行。

二、技术参数与特点

整定范围:0.03A~9.99A,级差0.01A或0.1A,整定精度高,误差小,满足不同场景的精确保护需求。

动作时间:在1.2倍整定电流下,动作时间不大于25ms;在2倍整定电流下,动作时间不大于20ms,能够快速响应电流变化。

返回时间:在0.5倍整定电流下,返回时间不大于25ms,确保故障切除后迅速恢复正常状态。

触点容量:在电压不超过250V时,触点长期允许接通电流为5A;在电压不超过250V、电路时间常数L/R为5ms的直流电路中,可断开30W;在电压不超过250V、功率因数cosφ为0.4的交流电路中,可分断200VA。

功耗:继电器动作时功耗小于5W,不动作时功耗小于4W,低功耗设计减少热量产生。

绝缘电阻:继电器各带电端子连在一起,对外露非带电端子或外壳之间,用开路电压为500V的兆欧表测量绝缘电阻不小于300MΩ,确保电气隔离安全性。

介质强度:继电器各带电端子连在一起,对外露非带电端子或外壳之间能承受有效值为2000V、50Hz的交流电压,历时1分钟无击穿或闪络现象,适应强电磁环境。

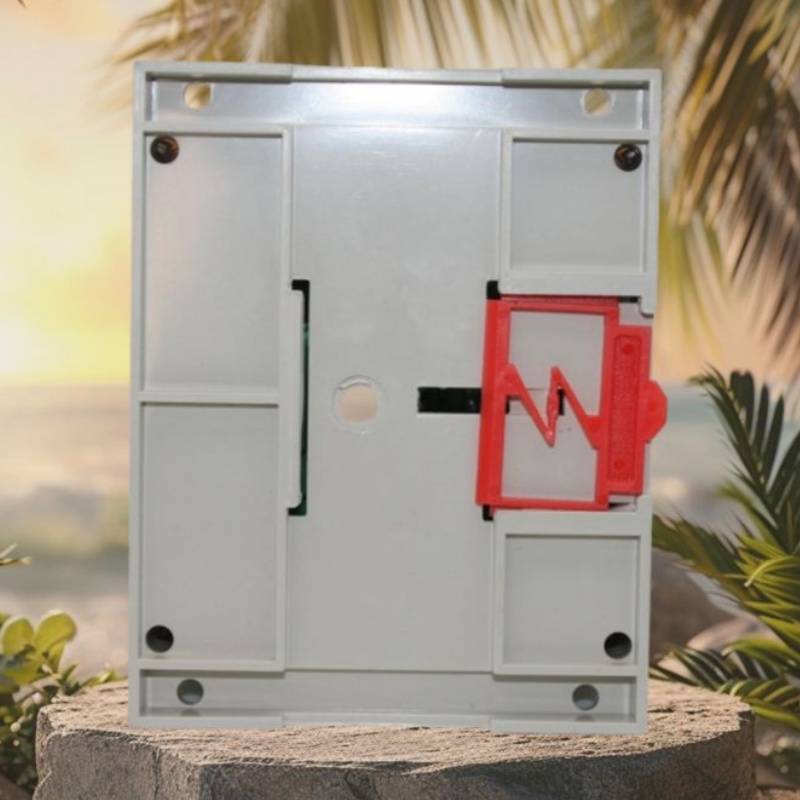

安装方式:支持35mm标准导轨安装,体积小巧,节省空间。

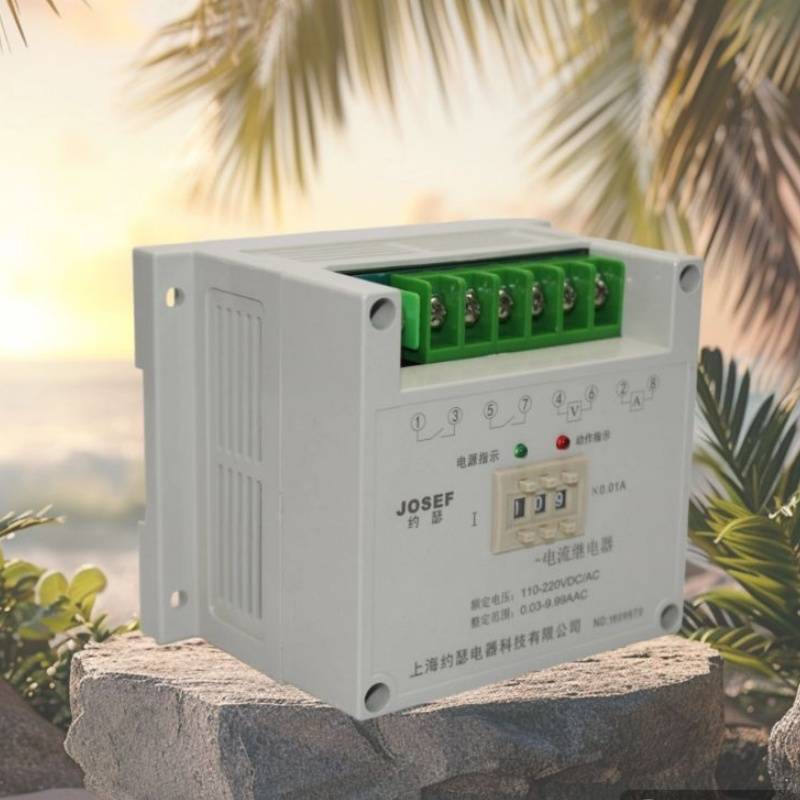

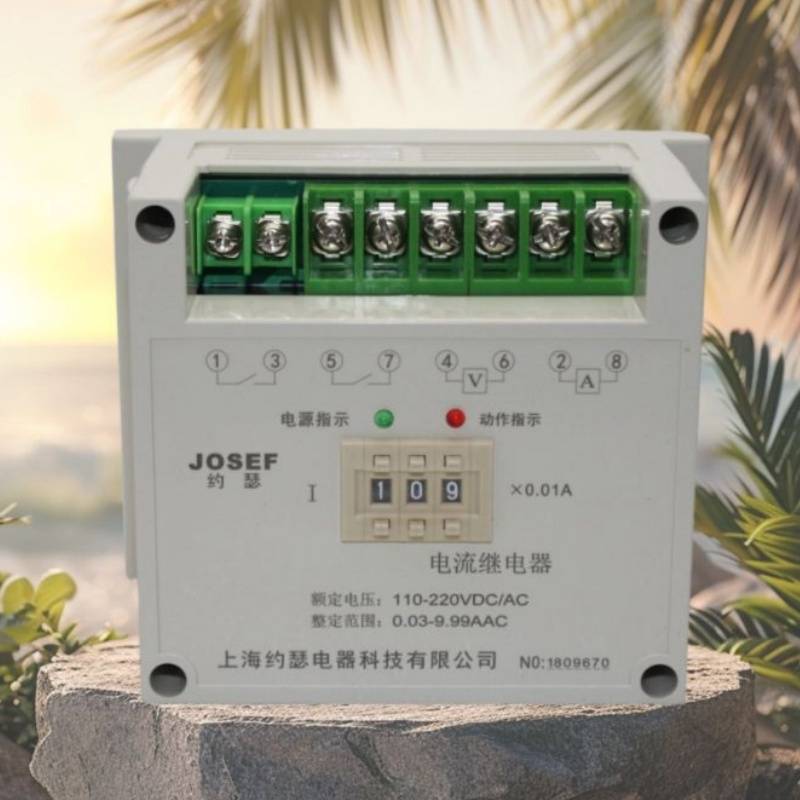

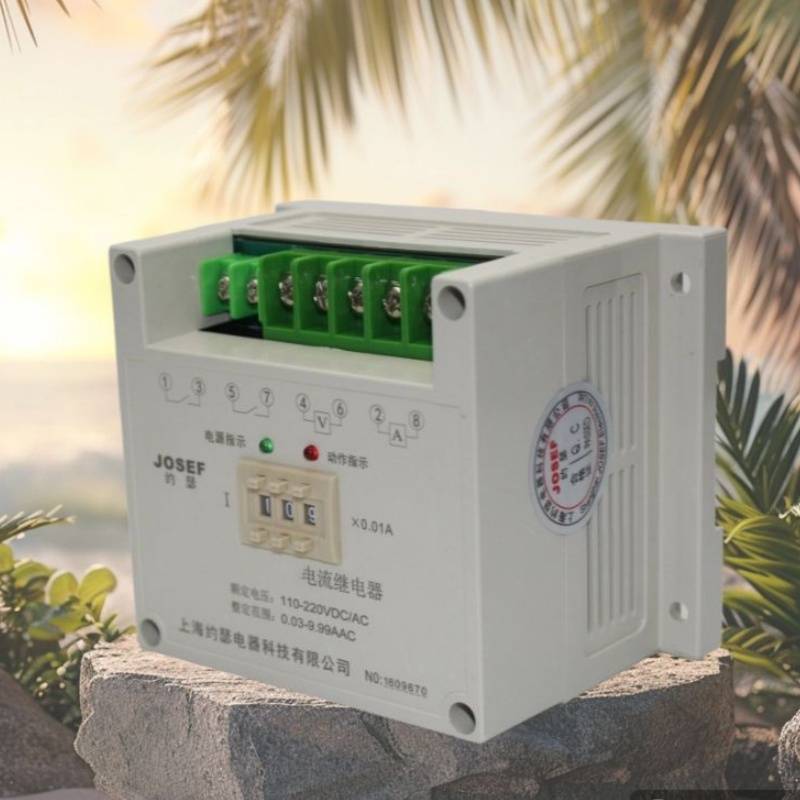

接线方式:板前接线,简化安装流程。

三、工作原理

JL-8B/1121电流继电器采用进口集成电路构成。被测量的交流电流经隔离变流器后,在其次级得到与被测电流成正比的电压。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与输入电压成正比的直流电压。在电平检测中,该直流电压与直流参考电压进行比较。若直流电压低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态;反之,若直流电压高于参考电压,电平检测器输出负信号,继电器处于不动作状态。
