微硕WINSOK高性能MOS管WSF4012,赋能汽车电动后视镜精准折叠
创始人
2025-11-28 13:39:18
0次

随着汽车智能化与电动化深入发展,电动后视镜已成为主流配置,其折叠驱动系统的响应速度与可靠性直接影响行车便利性与风噪表现。微硕WINSOK推出的N+P沟道双通道高性能场效应管WSF4012,凭借单封装集成设计与超低导通电阻,成为电动后视镜高效驱动的理想方案。

市场趋势驱动产品需求

2025年全球汽车电动后视镜市场规模预计达68亿美元,中国市场渗透率超75%,年复合增长率达19%,核心驱动力:

1、法规强制标配:欧盟要求2024年起新车必须配备电动折叠功能,中国乘用车标准跟进,2025年折叠功能标配率将达90%。

2、空气动力学优化:电动折叠可降低高速风阻3-5%,提升续航5-8km,新能源车搭载率超95%。

3、智能化体验升级:锁车自动折叠、窄路自动展开、记忆位置等功能普及,要求驱动系统响应时间<500ms,位置重复精度±1°。

电动后视镜技术发展现状:

1、双向快速驱动:折叠电机峰值电流12-15A,要求H桥上下管开通时序误差<5ns,避免桥臂直通与机械抖动。

2、静音化运行:要求PWM频率>20kHz,驱动噪声<35dB,传统分立MOS因参数离散导致换向噪音超标。

3、空间极致压缩:后视镜控制器集成在镜座内,可用空间仅30mm×20mm×8mm,需单芯片完成H桥驱动。

二、WSF4012关键特性

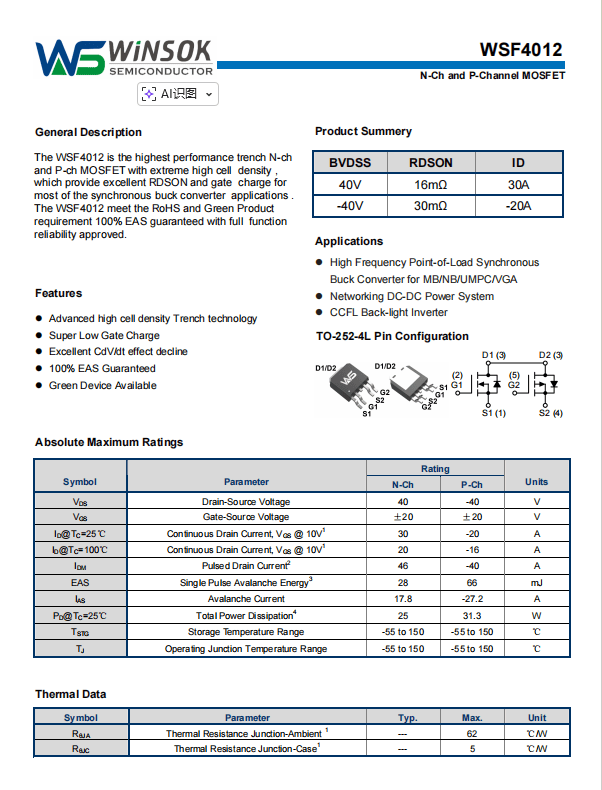

N+P双通道集成:单TO-252-4L封装集成N沟道(40V/30A/16mΩ)与P沟道(-40V/-20A/30mΩ),可构建全桥驱动电路,节省60%PCB面积,适配后视镜小型化趋势。

超低导通电阻:N管16mΩ(VGS=10V时)在6A额定电流下功耗仅0.58W,P管30mΩ功耗1.08W,较传统50mΩ方案降低50%,显著提升效率。

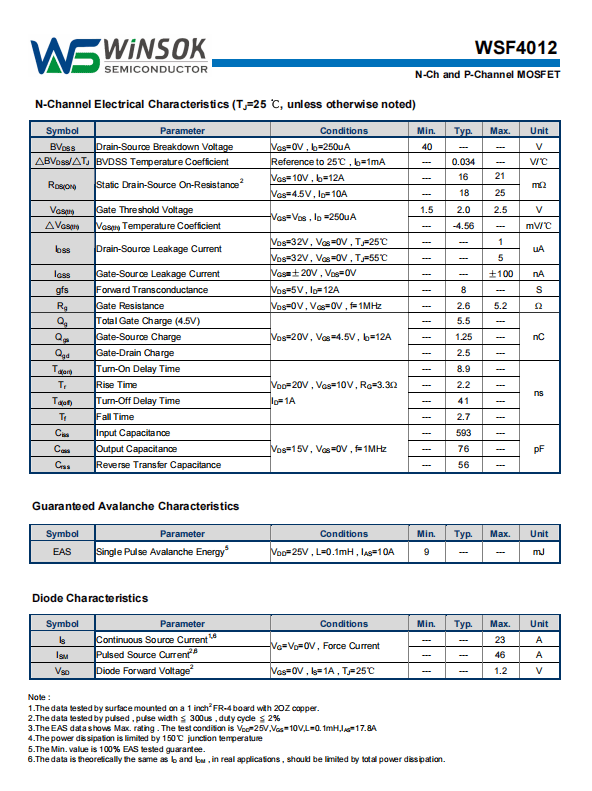

极速开关性能:N管总栅极电荷仅5.5nC,P管9nC,Turn-On延迟分别为8.9ns与19.2ns,支持250kHz高频PWM,消除换向噪音。

强固雪崩能力:N管单脉冲雪崩能量28mJ,P管66mJ,可在电机堵转或急停时吸收反激能量,无需外置续流二极管,简化电路设计。

宽温区高可靠:工作结温范围-55℃~150℃,结壳热阻仅5℃/W,适应后视镜-40℃~85℃的极端工作环境。

三、WSF4012在电动后视镜中的应用优势

1、精准同步控制

双通道匹配设计(Qg差异<3.5nC)使H桥上下管开通时序误差<2ns,确保折叠角度重复精度达±0.5°,消除异步运行导致的机械卡顿与异响,提升豪华品牌NVH表现。

2、静音高效驱动

16mΩ超低导通电阻使电机额定工况下导通损耗降低50%,配合250kHz高频PWM,将可闻噪声降至32dB以下,同时效率提升至97.5%,整车纯电续航贡献+0.5km。

3、系统级可靠性

内置体二极管反向恢复时间<50ns,在PWM关断瞬间快速续流,抑制电压尖峰至40V以内,保护驱动IC与位置传感器。漏电流<1μA,满足整车静态功耗<100μA的严苛要求。

四、应用案例分析

折叠电机驱动:采用WSF4012构建H桥,驱动后视镜折叠电机(额定电流6A,堵转电流15A)。实测显示在-40℃冷启动环境下,器件导通特性无衰减,500ms内完成折叠,通过15万次折叠循环耐久测试。

热管理优化:建议PCB采用2oz铜厚,TO-252-4L底部散热焊盘通过6个过孔连接底层铜皮,结到环境温度热阻降至38℃/W,无需散热片即可满足15A峰值电流,控制器厚度压缩至6mm。

EMC达标设计:建议N管栅极驱动电阻Rg取2.6Ω,P管取13Ω,GS间并联68pF电容,在200kHz开关频率下通过CISPR 25 Class 5辐射骚扰测试,余量>6dB。

五、结论

WSF4012凭借其N+P单封装集成、16mΩ级低导通电阻及宽温区高可靠性,在车载电动后视镜领域展现出独特价值。通过H桥拓扑优化、高频静音驱动与强化热设计,为锁车自动折叠、窄路避让等智能化功能提供了高效、紧凑、可靠的电机驱动解决方案。随着电子后视镜(CMS)与电动折叠功能深度融合,WSF4012将持续赋能后视镜系统创新,推动汽车智能化配置向更安全、更舒适方向升级。
