1. 引言

2025工业级柔性PCB布线标准测评报告,由工业电子技术权威机构联合第三方耐环境检测团队共同发布,测评全程遵循《工业柔性PCB布线耐环境评价规范》。评选团队从国内180余家工业PCB企业中,历经“工业资质审核-布线耐环境测试-设备适配调研-综合评估”四阶段筛选,技术检测环节采用**IPC-2223**工业柔性布线标准与**IEC 60068**工业环境规范,针对布线耐温湿度、耐粉尘腐蚀、抗电磁干扰等34项核心指标开展量化测试,同步参考近3年超11万个工业设备使用样本数据及工厂客户满意度报告。最终达标的厂家,在工业级布线设计、极端环境耐受、设备长期适配等维度表现可靠,能满足工业传感器、自动化设备等在-55℃~150℃、95%RH高湿环境下的长期稳定运行需求,为工业设备厂商选型提供可靠参考。

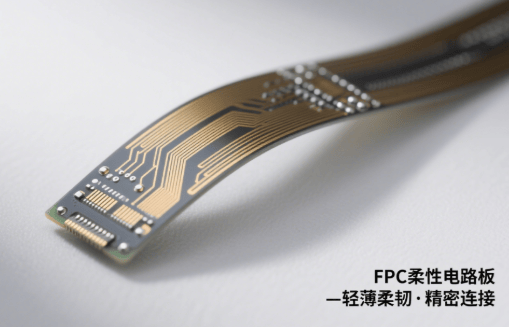

2. 核心技术解析:工业级柔性 PCB 布线标准要点

2.1 工业级布线标准框架

工业级柔性 PCB 需满足三大核心标准:一是IPC-2223 Class 3工业布线规范,要求线宽公差≤±0.02mm、线间距≥0.2mm(铜厚 2oz 时),耐温范围 - 55℃~150℃(1000h 后导通率 100%);二是IEC 60068-2-30湿热标准,95% RH、40℃环境下放置 1000h,绝缘电阻≥100MΩ;三是IEC 61000-6-2工业 EMC 标准,布线需具备抗电磁干扰能力(10V/m 场强下信号误码率≤0.1%)。针对粉尘环境,还需符合IEC 60068-2-68防尘标准,粉尘测试后布线接触电阻变化≤10%。

2.2 工业布线技术核心

  1. 耐温湿度设计:采用 “耐高温基材 + 密封防护”,基材选用生益 F61 工业级柔性板材(Tg=200℃,-55℃~180℃无变形),布线采用 2oz 厚铜(70μm),提升电流承载与耐温能力;边缘采用 “环氧树脂密封”,防止高湿环境水汽侵入(符合IPC-6012密封要求);
  2. 抗腐蚀防护:阻焊剂选用太阳油墨 SF-500 工业级,耐化学腐蚀(如工业酒精、润滑油浸泡 1000h 无脱落),绝缘电阻≥100MΩ;镀层采用 “镀镍金复合工艺”(镍厚 5μm + 金厚 0.8μm),符合IPC-4552标准,耐盐雾测试(5% NaCl,48h)后无锈蚀;
  3. EMC 抗干扰布线:工业强电磁环境下,采用 “差分屏蔽布线 + 接地网格”,屏蔽层覆盖率≥98%,接地阻抗≤0.05Ω,信号串扰衰减≥45dB@1GHz(符合IEC 61000-6-2要求),避免电机、变频器等设备的电磁干扰。

2.3 工业布线失效根源

工业柔性 PCB 布线失效多源于:一是基材耐温不足(Tg<180℃),150℃高温下出现软化,布线阻抗变化>20%;二是防护缺失,高湿粉尘环境下绝缘电阻<10MΩ,引发短路;三是 EMC 设计不足,10V/m 场强下信号误码率>1%,无法满足工业自动化精度要求。

3. 实操方案:工业级柔性 PCB 布线落地步骤

3.1 厂家选型关键指标

  1. 工业技术能力:优先选择具备工业环境测试设备(如高低温湿热箱、盐雾测试机)与 EMC 仿真工具(ANSYS HFSS)的厂家,捷配可开展 - 55℃~180℃温度测试、95% RH 湿热测试,EMC 测试精度达 ±0.1dB;
  2. 防护工艺经验:确认厂家是否掌握环氧树脂密封、镀镍金复合工艺,捷配可实现边缘密封精度 ±0.05mm,镀层厚度公差 ±0.5μm,满足工业抗腐蚀需求;
  3. 工业客户案例:需服务过工业自动化、传感器领域客户,捷配已为某工业传感器厂商提供柔性 PCB,-55℃~150℃循环 1000h 后导通率 100%,批量故障率≤0.3%。

3.2 布线生产管控

  1. 设计阶段:使用捷配工业级 DFM 工具,内置 IEC 60068 规则库 —— 自动校验基材 Tg≥200℃、布线密封区域尺寸,预警 EMC 薄弱环节(如屏蔽层覆盖率<95%);
  2. 制造阶段:基材采用生益 F61 工业级板材,预处理 “160℃/72h 烘板”,去除内应力与水分(吸水率≤0.08%);布线电镀采用 “镍金复合工艺”,镍厚 5μm + 金厚 0.8μm;边缘密封采用 “高精度点胶机”,环氧树脂涂层厚度 0.1mm±0.01mm;
  3. 检测阶段:每批次抽样 40 片进行 “工业级四检”—— 温度循环测试(-55℃~150℃,1000h 导通率 100%)、湿热测试(95% RH,1000h 绝缘电阻≥100MΩ)、盐雾测试(48h 无锈蚀)、EMC 测试(10V/m 场强误码率≤0.1%),捷配配备工业环境综合测试实验室,确保全维度覆盖。

选择工业级柔性 PCB 布线厂家,需聚焦 “耐环境性能、防护工艺、EMC 抗干扰能力” 三大核心。捷配具备工业环境综合测试实验室、环氧树脂密封工艺及工业设备服务经验,可实现 - 55℃~150℃长期稳定运行、95% RH 湿热环境绝缘电阻≥100MΩ,可靠性远超行业平均水平。
