有源晶振与无源晶振的优缺点
创始人
2025-11-28 12:10:12
0次

一、基本定义

无源晶振(Crystal,晶体谐振器)

结构:仅包含石英晶体,无内置振荡电路。

工作原理:依赖外部电路(如MCU的振荡器)驱动,通过机械振动产生谐振频率。

有源晶振(Oscillator,晶体振荡器)

结构:集成石英晶体 + 振荡电路 + 输出驱动,直接输出方波/正弦波信号。

工作原理:内置振荡器,仅需供电即可独立工作。

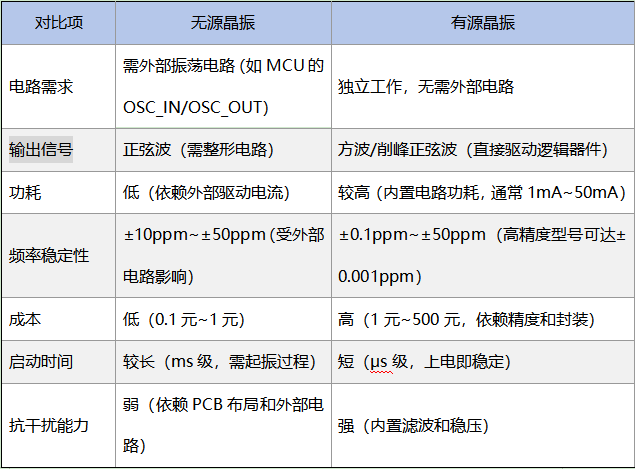

二、核心区别对比

三、应用场景

1. 无源晶振的典型应用

低成本消费电子:如蓝牙耳机、遥控器(MCU主频≤100MHz)。

嵌入式系统:STM32、ESP32等MCU的时钟源(需配置负载电容)。

负载电容公式:

C_load = (C1 × C2) / (C1 + C2) + C_stray (C_stray为PCB寄生电容,通常3pF~5pF)

2. 有源晶振的典型应用

高频与高精度场景:

通信设备(5G基站、光模块,频率≥100MHz)。

精密仪器(原子钟同步,TCXO/OCXO温补晶振)。

复杂环境:工业控制(抗振动、宽温-40℃~+125℃)。

直接驱动:FPGA全局时钟、高速SerDes接口(如25Gbps以太网)。

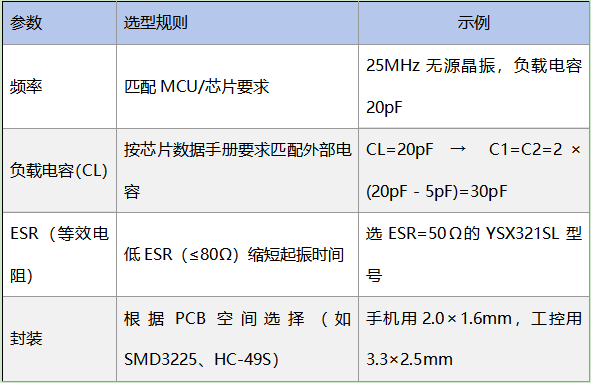

四、选型关键点

1. 无源晶振选型

2. 有源晶振选型
