NS2202X 系列 40V 输入 OVP 保护 IC_资讯

创始人

2025-11-26 10:36:16

0次

1 特性

 最大输入电压：40V

 内部预设 2.1A 负载过流 OCP 保护

 外置过流保护阈值可调节引脚，可悬空

 外置 EN 使能控制引脚

 内部预设 6V 输入过压 OVP 保护

 输入 OVP 保护响应时间 20ns

 内置 150℃过温 OTP 保护

 内置输入 UVLO 欠压锁存功能

 内置输出短路保护功能

 封装形式：SOT23-6L 和 SOT23-3L

2 应用范围

 电子烟

 便携式锂电池充电设备

 其他输入高压保护类等

3 说明

 NS2202X 系列是一款输入过压保护类芯片，芯片内置有过压/过流/过温保护功能和输入 UVLO 锁存功能，在输入异常时可以断开系统的 OUT 端口和 IN 端口的连接，有效的保护后级电路不会被损坏，提高系统的应用可靠性。

 NS2202 外置有 EN 使能和限流调节 ILIMT 引脚。在 EN 引脚接入低电平时芯片处于工作模式；在 EN 引脚接入高电平时则进入关断模式。通过调节 ILIMT 引脚电阻可以调节限流保护阈值点，最大 2.1A。

 NS2202X 系列提供有 NS2202 、 NS2202A 和 NS2202B 三款引脚方式封装，其中 NS2202A 和 NS2202B 采用标准的 SOT23-3L 封装形式；而 NS2202 采用标准的 SOT23-6L 封装形式。

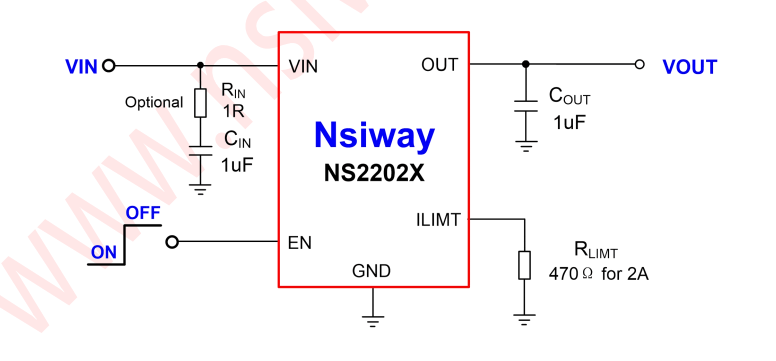

4 典型应用电路

5 引脚配置
