一、产品定位与核心功能

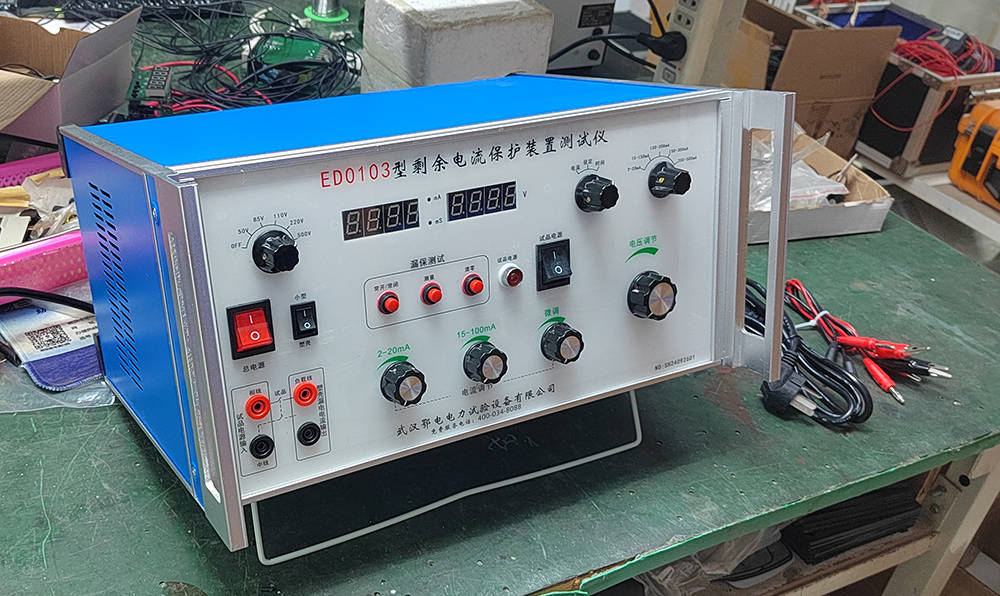

剩余电流保护器测试仪是专为验证AC型交流脱扣器动作特性设计的专业仪器，严格遵循国家标准《剩余电流动作保护器》（GB6829—95）第8.3条及GB16917.1—1997第9.9条的技术要求。其核心功能包括：

多类型断路器兼容性：支持电子式2P断路器，以及电磁式1P+N、2P、3P、3P+N、4P断路器的测试，覆盖市场主流产品。

宽范围剩余电流模拟：提供可调剩余电流（2～20mA、20～100mA两档，微调精度达0.01mA）及不可调固定档位（150mA、200mA、250mA、375mA、500mA），满足额定剩余动作电流500mA以下保护器的测试需求。

多电压档位调节：试验电压通过波段开关选择，支持50V、85V、220V、380V、500V五档，每档电压连续可调，适应不同测试场景。

数字化测量与显示：剩余动作电流和动作时间采用数字化测量，通过三位半发光晶体数码管显示，测量值在保护器动作后保持，便于读数和记录。

二、技术参数与性能优势

测量精度与分辨率

剩余电流：分辨率0.01mA，测量精度±1%，量程覆盖20mA、200mA、2A三档。

动作时间：分辨率1ms，测量精度±0.2%（读数+2ms和±1字），量程2s（超过可用循环读数累计）。

高精度设计：确保测试结果符合国家标准要求，为生产厂家、电器检测站及用户单位提供可靠的校验工具。

环境适应性

工作温度范围：0～40℃，适应常规工作环境。

相对湿度：20%～85%，满足多数地区的湿度条件。

电源与功耗

仪器电源：AC220V±10%，最大功耗50VA，兼容性强且能耗低。

外形设计

尺寸：410×255×200mm（长×宽×高，不含机脚和手把），结构紧凑，便于携带和操作。

三、应用场景与行业价值

生产厂家：用于剩余电流保护器的出厂检验，确保产品动作特性符合国家标准，提升产品质量和市场竞争力。

电器检测站：作为第三方检测工具，对市场上的剩余电流保护器进行抽检，保障电气安全。

用户单位：用于定期校验在用保护器，及时发现老化或失效设备，降低电气火灾和触电风险。

四、操作便捷性与用户体验

数字化显示：三位半数码管清晰显示测量值，动作后保持功能避免数据丢失。

多档位调节：剩余电流和电压通过波段开关快速切换，微调旋钮实现精细控制，提升测试效率。

兼容性强：支持多种类型断路器测试，减少设备投入，降低使用成本。

五、行业认可与标准遵循

本测试仪严格遵循国家标准设计，测量精度和功能完全符合GB6829—95和GB16917.1—1997的要求，是电气安全领域值得信赖的专业工具。其高精度、宽范围、易操作的特点，使其成为生产、检测、使用环节中不可或缺的校验设备。
