引言：告别经验主义

为最新的AI GPU设计电源？如果您脑海中的第一反应仍然是死记硬背的“选择低Rds(on)和低Qg的MOS管”，那么您可能已经陷入了经验主义的陷阱。在传统设计中，这种方法或许可行，但在面对AI GPU带来的千瓦级功耗、千安级瞬态电流的极端挑战时，经验主义会迅速达到瓶颈。

本期文章，MOSFET厂家微碧半导体（VBsemi）将带您回归物理本质，亲手从系统目标“推导”出MOS管的每一个规格需求，让您真正掌握驾驭AI电源的力量。

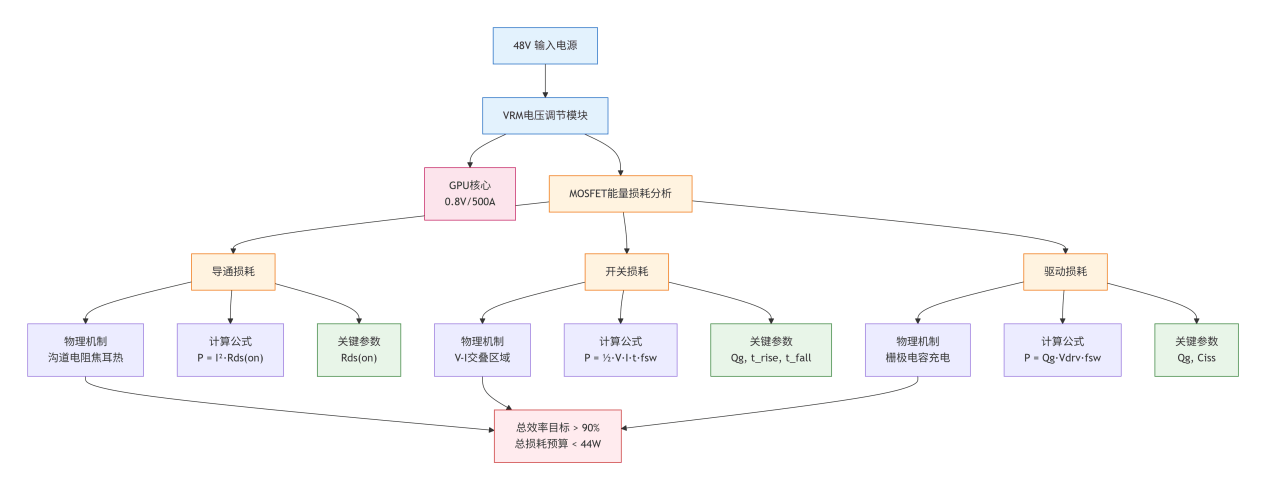

AI GPU电源系统能量流与损耗分析图

第一部分：定义核心目标——从宏大的系统挑战出发

任何精妙的设计都始于一个清晰而严峻的目标。让我们以一个典型的AI GPU VRM为例：

核心负载： NVIDIA H100 / AMD MI300 等旗舰级AI GPU

电压： Vcore = 0.8V

持续电流： I_continuous = 500A

瞬态电流阶跃： ΔI = 500A （在 50纳秒 内）

效率目标： > 90% @ 满载

开关频率： f_sw = 1MHz

【本质分析】

这里的核心目标不再是简单的“供电”，而是在极高的速度下，稳定、高效地管理一股巨大的“能量洪流”。50纳秒的瞬态响应 要求电源环路必须极快，这直接决定了开关频率不能低（所以选择了1MHz）。而90%以上的效率意味着，在输送近400W（0.8V * 500A）到GPU核心的过程中，整个VRM的总损耗必须被严格控制在44W以内。这个严苛的“能量预算”将像一把尺子，衡量我们后续每一个元器件的选择。

MOSFET开关过程中的V-I交叠现象图

第二部分：拆解能量旅程——追踪焦耳热的三大源头

能量从输入电容流向GPU核心，每一次经过MOS管，都会留下“买路钱”——损耗。这些损耗本质上是电能转化为热能的三种不同路径。

1. 导通损耗：欧姆定律的统治区

物理本质： 当MOS管完全开启后，其沟道会形成一个确定的电阻Rds(on)。电流I_rms流过这个电阻时，根据焦耳定律 P=Irms2×Rds(on)P=Irms2×Rds(on) 产生热量。

计算场景： 在上下桥的同步Buck电路中，一个开关周期内，上管（高侧MOSFET）导通一段时间（占空比D），下管（低侧MOSFET）导通剩余时间（1-D）。它们的导通损耗分别为：

Pcond_HS=Irms_HS2×Rds(on)×DPcond_HS=Irms_HS2×Rds(on)×D

Pcond_LS=Irms_LS2×Rds(on)×(1−D)Pcond_LS=Irms_LS2×Rds(on)×(1−D)

关键点： 损耗与电流的平方成正比，这意味着大电流下，即使是很小的Rds(on)也会导致显著的发热。

2. 开关损耗：电压与电流的“痛苦交错”

物理本质： MOS管并非理想的开关，其在开启和关断过程中存在一个短暂的“过渡区”。在此区域内，漏源电压Vds和漏极电流Id同时处于高位，产生巨大的瞬时功率 Pinstant=Vds(t)×Id(t)Pinstant=Vds(t)×Id(t) 。这个瞬时功率在时间上的积分，就是开关损耗。

计算简化： Psw=12×Vin×Iout×(trise+tfall)×fswPsw=21×Vin×Iout×(trise+tfall)×fsw

关键点： 开关损耗与开关频率f_sw成正比。在高频化的AI电源中，它常常是总损耗的主导因素。开关速度（t_rise, t_fall）直接由栅极电荷Qg和驱动电流决定。

3. 驱动损耗：开启大门所付出的代价

物理本质： 要建立导电沟道，必须给MOS管的栅极电容（Ciss） “充电” 到门槛电压Vth以上。这个充电过程需要驱动IC提供能量，其每周期消耗的能量为 Egate=Qg×VdrvEgate=Qg×Vdrv 。这部分能量最终在驱动电路和栅极电阻上转化为热量。

计算： Pgate=Qg×Vdrv×fswPgate=Qg×Vdrv×fsw

关键点： 驱动损耗直接正比于总栅极电荷Qg和开关频率f_sw。过大的Qg会加重驱动电路的负担，限制开关速度，从而恶化开关损耗。

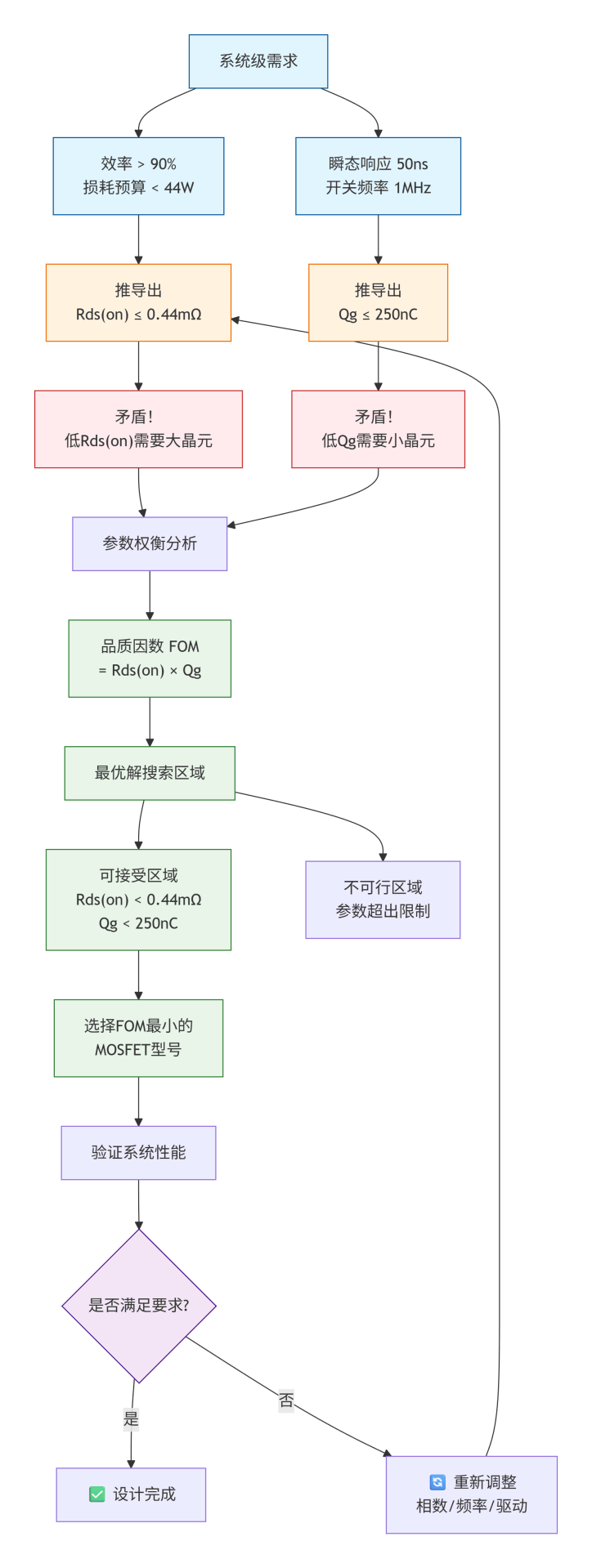

参数权衡与最优选型决策流程图

第三部分：从本质反推参数

现在，我们手握“能量预算”，开始反向推导MOS管的规格书。

步骤一：求解最大允许的Rds(on)

分配损耗预算： 总损耗预算为44W。假设导通损耗、开关损耗、电感损耗、其他杂散损耗各占约四分之一，那么留给所有MOSFET的总导通损耗预算约为11W。

计算允许阻抗： 在一个多相并联的VRM中，假设为10相，则每相承担50A电流。通过导通损耗公式反向计算：

Pcond_phase≈Irms2×Rds(on)Pcond_phase≈Irms2×Rds(on)

11W/10相=1.1W11W/10相=1.1W

1.1W=(50A)2×Rds(on)1.1W=(50A)2×Rds(on)

Rds(on)≤0.44mΩRds(on)≤0.44mΩ

结论： 为了满足系统效率，我们“算”出了MOS管的Rds(on)必须低于0.44 mΩ。这直接指引我们去寻找顶级规格的器件，或许需要采用双并联甚至多并联。

步骤二：求解对Qg的硬性要求

开关速度的要求： 1MHz的开关频率意味着每个周期只有1000ns。为了留出足够的时间给导通时间，开关过程（上升+下降时间）必须非常短，假设不能超过周期的5%，即50ns。

从速度反推Qg： 开关时间 t≈QgIdrivet≈IdriveQg 。假设驱动芯片的峰值驱动电流I_drive为5A。

50ns=Qg5A50ns=5AQg

Qg≤250nCQg≤250nC

结论： 为了在1MHz下实现快速开关，我们“算”出了MOS管的总栅极电荷Qg必须低于250 nC。然而，这与我们之前对低Rds(on)的需求是矛盾的！因为要获得极低的Rds(on)，通常需要更大的晶元面积，这会导致更大的栅极电容（Ciss）和Qg。

步骤三：权衡艺术

这时，我们发现了电源工程师的核心挑战：Rds(on)和Qg之间存在固有的权衡关系。

单目标优化是陷阱： 单独追求最低Rds(on)或最低Qg都会导致设计失败。

引入品质因数： 我们需要一个综合指标来寻找“最佳平衡点”。

关键FOM： Rds(on)×QgRds(on)×Qg 。这个值越小，代表MOS管在导通性能和开关性能上的综合表现越优秀。

决策： 在我们的例子中，我们需要在Rds(on) < 0.44 mΩ 和 Qg < 250 nC 的交叉区域内，寻找那个使 Rds(on)×QgRds(on)×Qg 积最小的MOS管型号。

最终，您从数据手册上选定的那个“最佳”MOS管，不再是凭感觉或简单排序，而是通过上述严密的系统分析和数学计算“推导”出来的。它是您的系统目标在物理世界中的唯一最优解。

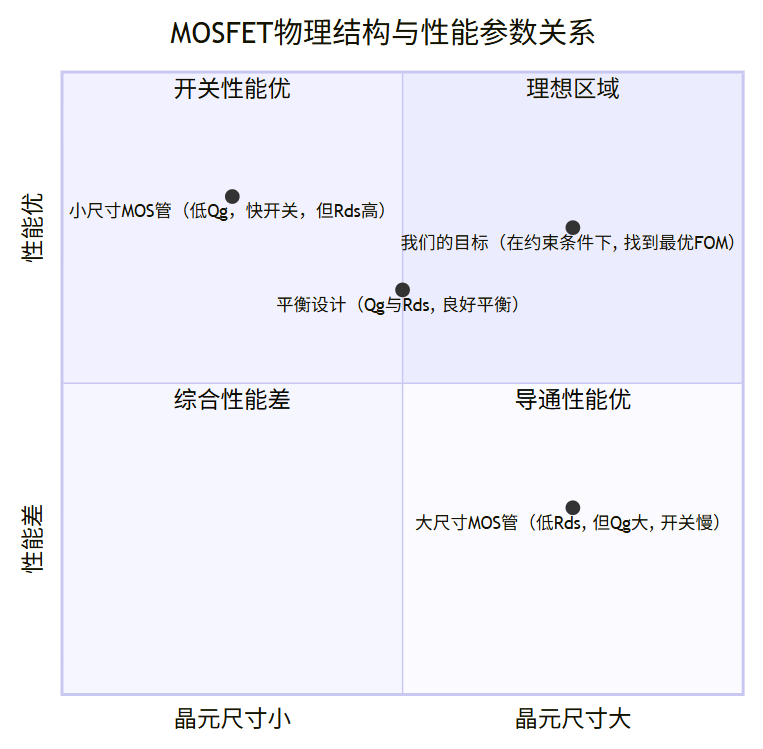

MOSFET物理结构与性能参数关系图

从物理本质解决AI能效危机

通过这条清晰的主线——将AI电源宏大的系统级挑战（高功耗、快瞬态），归结到MOS管这个基本物理单元的工作本质上——我们完成了一次完整的原理推导。

从系统目标到MOS管参数推导完整逻辑链路图

我们解构了MOS管的物理工作机制（电场控制沟道、寄生电容的充放电），并以此重新理解了数据手册上每一个冷冰冰参数背后的热力学意义。这种底层能力，使您能够：

预测 不同选择对系统性能的影响。

诊断 热故障的根本原因（是导通损耗太大，还是开关太慢？）。

创新 地提出解决方案（如优化驱动电路、采用更先进的封装和材料）。

当每一位电源工程师都能掌握这种从本质出发的思考方式时，我们便拥有了从根本上破解AI时代能效危机的钥匙。这，就是由微碧半导体（VBsemi）一家MOSFET研发厂家带给您的AI电源设计“第一课”。
