一、工作原理

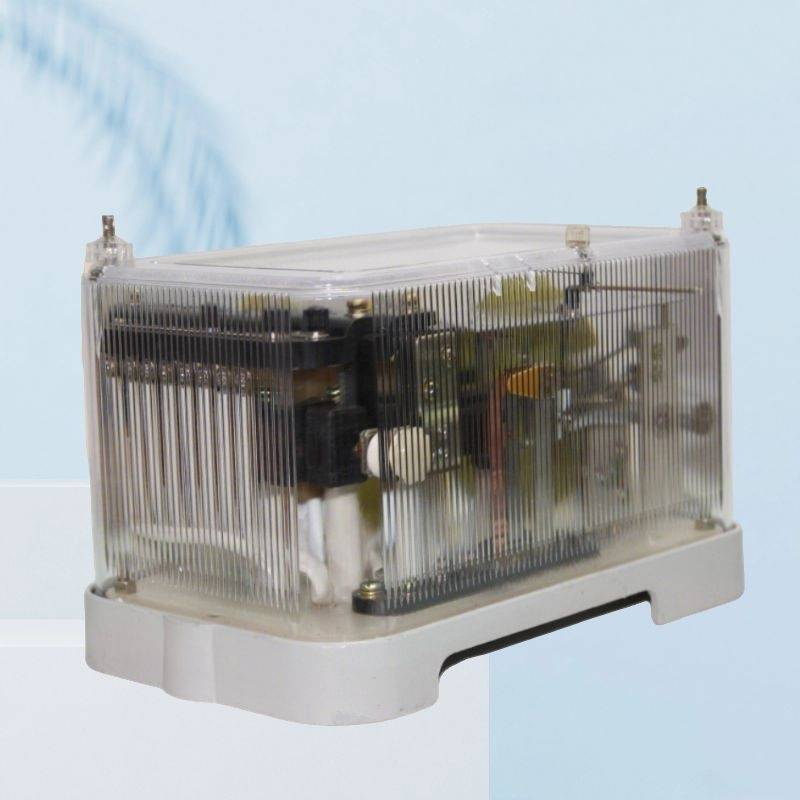

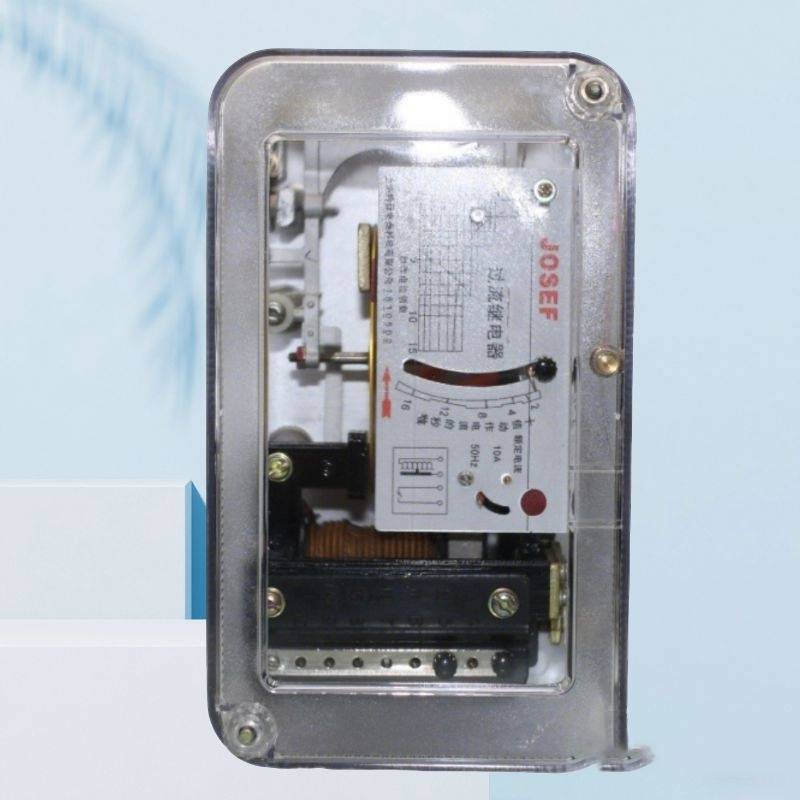

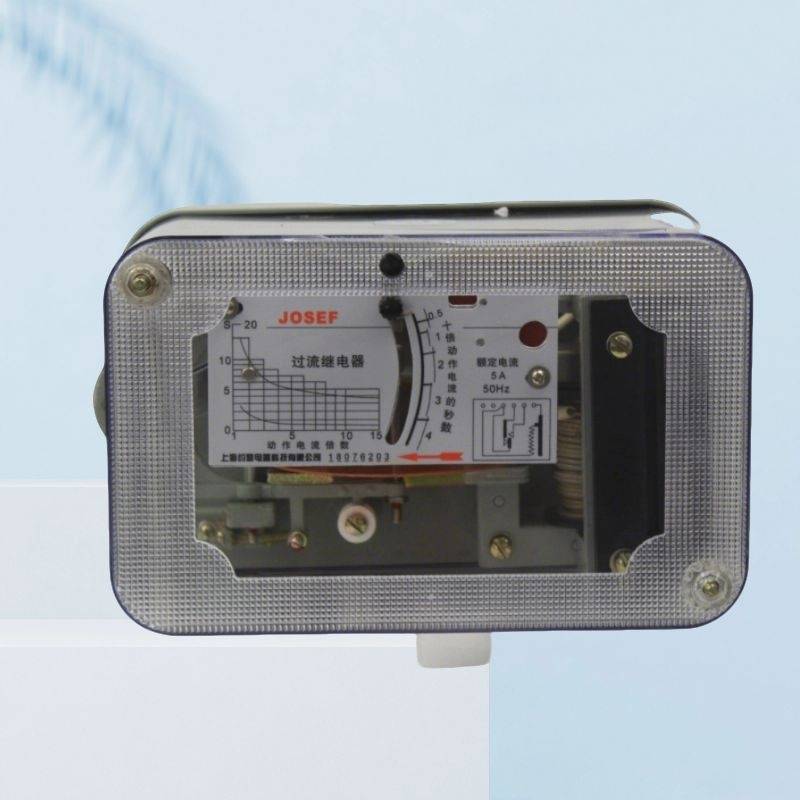

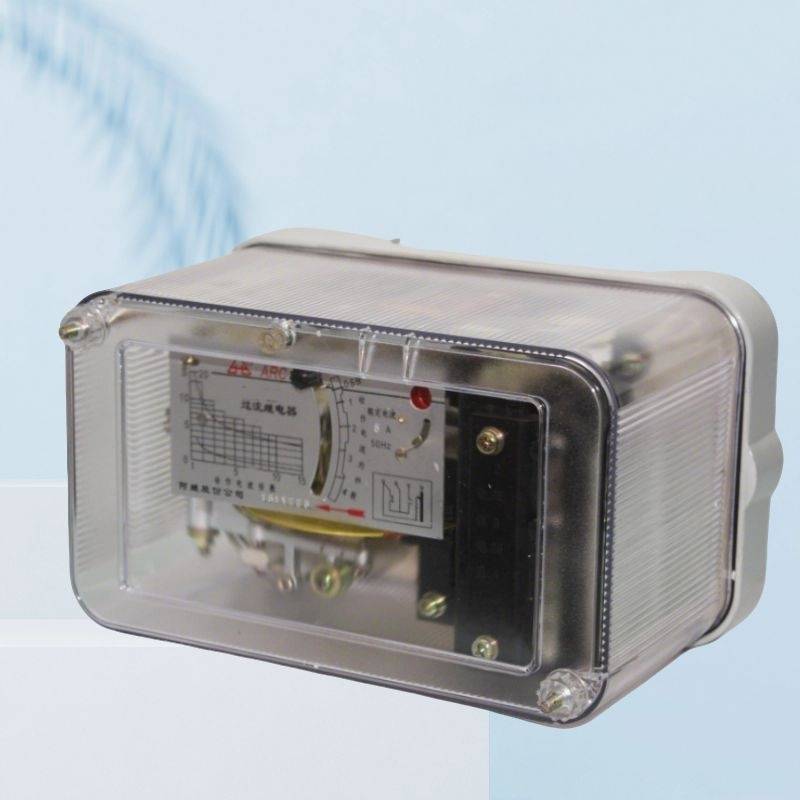

GL-11E/5 电流继电器采用复合式工作原理，由公用一个线圈的感应式和电磁式的两个元件组成：

感应元件：通过交流电流感应，利用铁芯遮蔽与未遮蔽部分产生的相位差磁通驱动铝盘转动，实现反时限延时特性。当电流为整定值时，动作时限与电流平方成反比；随着电流增加，导磁体饱和后时限趋于定值。

电磁元件：当电流超过瞬动整定值时，电磁力直接驱动触点瞬时闭合，确保快速切断故障。

二、技术参数

额定电流：5A

整定电流范围：根据具体需求，整定值可设为额定电流的一定比例，如 2A、2.5A、3A、3.5A、4A、4.5A、5A 等。

动作时间：

反时限特性：动作时间与电流的平方成反比，电流越大，动作时间越短。

瞬动特性：当电流超过瞬动整定值时，电磁元件瞬时动作。

在 10 倍整定电流时，动作时间可能为 0.5 秒（具体取决于整定值和继电器型号）。

返回系数：≥0.85（部分型号可能有所不同）

功率消耗：≤15VA（整定电流下）

触点容量：

动合触点在电压不大于 250V 时，能接通直流或交流 5A。

动断触点在直流有感（T=5ms）回路中，U≤250V、I≤0.5A 时，功率为 50W；在交流（cosФ=0.4）回路中，U≤250V、I≤2A 时，功率为 250VA。

绝缘强度：继电器所有电路对外壳和非带电的金属部分，以及在电气上无联系的各电路之间，应能承受 2kV（有效值）50Hz 交流试验电压，历时 1 分钟，无绝缘击穿或闪络现象。

环境适应性：工作温度范围为 -15℃ 至 +55℃，湿度不超过 90%RH。
