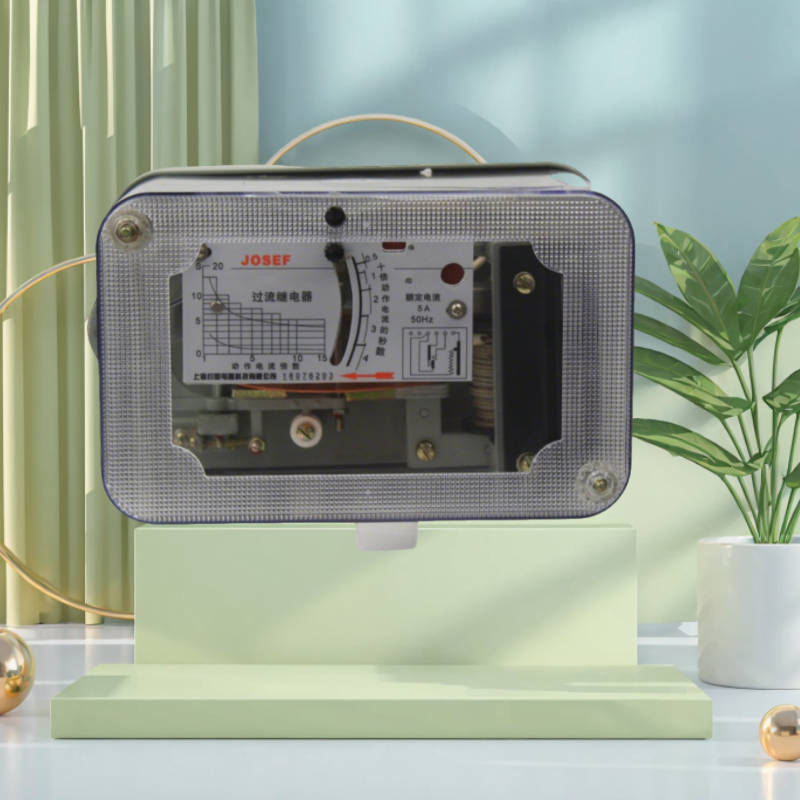

过电流继电器 JGL-114-10A DC220V JOSEF约瑟 耐振动
创始人
2025-11-19 13:36:09
0次
一、核心功能与特性
反时限动作特性
动作时间随故障电流增大而缩短，与设备耐热曲线匹配，避免短暂过载误跳闸，同时对严重故障快速响应。
典型应用场景：电机启动电流监测、变压器短路保护、配电线路过流速断。
静态型设计
采用集成电路替代传统电磁元件，功耗≤5W（整定电流下），精度高（整定误差≤±3%），动作时间≤20ms（2倍整定值时）。
优势：无机械磨损、抗振动（冲击强度980m/s²）、寿命长。
整定灵活性
整定范围：0.5A~10A（可调），支持拨码开关或电位器调整时间常数K（0.1~9.9s）。
示例：电机过载保护可设1.1倍额定电流，短路保护设5倍额定电流。
高返回系数
返回系数≥0.9，确保故障解除后触点可靠返回，避免反复动作。
二、技术参数与规格
额定电压 DC220V
额定电流 10A
触点容量 AC 250V/5A 或 DC 30V/1A
速断动作时间 ≤0.1s（瞬时保护）
防护等级 IP20~IP54
工作温度 -10℃~+55℃
绝缘强度 介质强度2000V/50Hz试验标准
反时限过流继电器 JGL-111
过流继电器 JGL-111/5
过电流继电器 JGL-114-10A DC220V
过流继电器 JGL-114(G) 10A AC220V
电流继电器 JGL-115/5 板前接线
过电流继电器 JGL-115 0-20A
过流继电器 JGL-11/Ⅱ 柜内固定式安装
过流继电器 JGL-15G
过电流继电器 JGL-15/5
两相过流继电器 JGL-15X/II
过流继电器 JGL-13/Ⅱ
带时限过流继电器 JGL-11 板前接线
