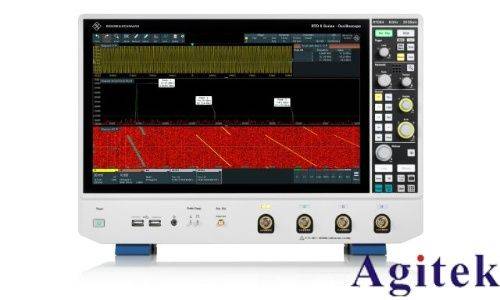

电源纹波是叠加在直流电源输出上的交流成分，其大小直接影响电源的稳定性和电子设备的性能。罗德与施瓦茨RTO示波器凭借高精度、强大功能及优秀抗干扰能力，成为精准测量电源纹波的理想工具。以下是具体测量方法：

一、测试前准备

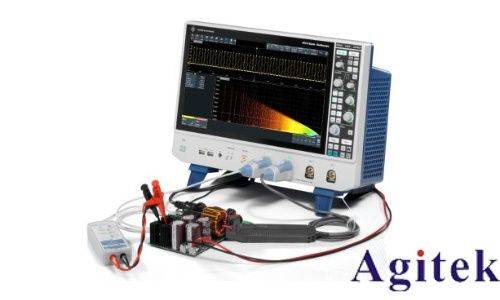

1. 探头选择与连接：选用低噪声、高阻抗探头，如1:1无源探头或差分探头。将探头接地端用最短接地线连接到被测电源地，避免地线环路引入干扰；探头测试端接电源输出端，确保连接牢固。

2. 示波器基本设置：开启RTO示波器，将输入耦合设为“AC”模式，滤除直流分量仅显示交流纹波；启用带宽限制功能（通常选20MHz），减少高频噪声干扰。

二、示波器参数设置

1. 垂直参数：根据预估纹波幅度设置合适垂直灵敏度，一般从20mV/div开始调整，确保纹波波形在屏幕清晰显示，避免波形超出屏幕或过小影响精度。

2. 水平参数：设置合适时基，如50μs/div或1ms/div，使能清晰观察到纹波的周期性变化。

3. 触发设置：选择“边沿触发”模式，触发电平调至纹波波形中间位置，保证波形稳定显示。

三、测量操作步骤

1. 观察波形：连接完成后，观察示波器屏幕上的纹波波形。若波形异常或有过多噪声，需检查探头连接、接地情况及测试环境干扰。

2. 精准测量：利用示波器自动测量功能，测量纹波峰峰值和均方根值。RTO示波器可基于全存储深度进行测量，确保数据准确。也可使用光标手动测量，提高特定点的测量精度。

3. 谐波分析：启用示波器频谱分析功能，将纹波信号转换为频谱图，观察各频率成分的幅度和相位，分析纹波主要频率来源，如开关频率及其谐波。

四、注意事项与优化

1. 安全与抗干扰：确保测试环境安全，所有设备良好接地；远离强电磁干扰源，必要时使用屏蔽措施。

2. 探头与带宽：避免使用高衰减探头，防止纹波信号衰减影响测量；确保示波器带宽至少是被测信号频率3倍以上，避免高频纹波被滤除。

3. 数据记录与分析：详细记录测量结果，包括纹波峰峰值、均方根值、谐波分析数据等；将测量结果与电源设计规范比较，评估电源性能，若纹波过大，可分析原因并优化电路，如增加滤波电容等。

通过以上步骤和注意事项，能利用罗德与施瓦茨RTO示波器精准测量电源纹波，为电源性能评估和电路优化提供可靠依据。
