FPGA是一种高度灵活的可编程逻辑器件，具有并行处理能力强、可定制化程度高、实时性优异等特性，其高性能表现依赖于稳定且精准的电源供应，随着芯片集成度不断提升，其内部核电压持续降低、电流需求急剧增加，同时多内核、多外设架构带来了多样化的供电需求，本文主要介绍一颗国产四通道4A DC/DC电源模块稳压器替换LTM4644应用于FPGA，其四通道独立输出，满足FPGA多模块的供电需求。

该器件是一款每路输出可提供4A电流的四通道DC/DC降压型μModule(微型模块)稳压器，输出可通过并联形成一个阵列以提供高达16A的电流能力。封装中内置了开关控制器、功率FET、电感器和支持组件。

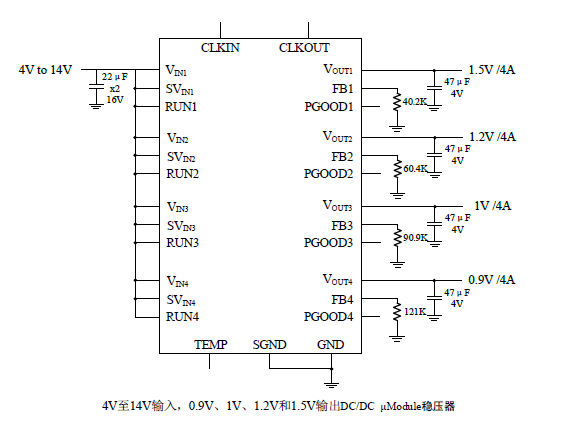

该国产稳压器芯片可在一个4V至14V或2.375V至14V(采用一个外部偏置电源)的输入电压范围内运作，支持一个0.6V至5.5V的输出电压范围。该器件的高效率设计使每个通道能够提供4A连续(5A峰值)输出电流，仅需大容量的输 入和输出电容器。

该国产DC/DC稳压器主要特点：

• 每路输出可提供4A电流
• 四通道输出降压型μModule稳压器
• 宽输入电压范围：4V至14V
• 2.375V至14V(采用外部置)
• 0.6V至5.5V输出电压
• 每通道可提供4A直流、5A峰值输出电流
• 高达5.5W功耗(TA=60℃，无散热器)
• ±1.5%精度出电压调节
• 电流模式控制，快速瞬态响应
• 可通过并联提供更高的输出电流
• 输出电压跟踪功能
• 内部温度检测二极管输出
• 外部频率同步
• 过压、过流和过热保护
• 支持9mmx15mmx5.01mm BGA封装
