在快充、适配器、智能家电等众多应用领域，一款高效、可靠、精简的隔离式电源方案是产品稳定运行的基石。作为矽力杰半导体的长期合作代理商，浮思特科技始终致力于将前沿的电源管理技术与解决方案带给我们的客户。

今天，我们将与大家深度分享一款来自矽力杰的产品——SY6177FAC隔离式反激转换器，看它是如何以简驭繁，为小功率电源设计带来革新。

在开发隔离式电源(如手机充电器、设备适配器)时，工程师们常常面临几个核心挑战：

元件数量多：为了实现精确的恒压(CV)/恒流(CC)控制，传统的次级反馈方案需要光耦、精密基准电压源等，增加了BOM成本和PCB面积。

效率与散热：开关损耗直接影响整机效率与温升，尤其在密闭空间内，散热设计是一大难题。

待机功耗：满足全球日益严格的能耗标准，低待机功耗已成为硬性指标。

尺寸限制：产品日益小型化，要求电源部分必须高度集成、结构紧凑。

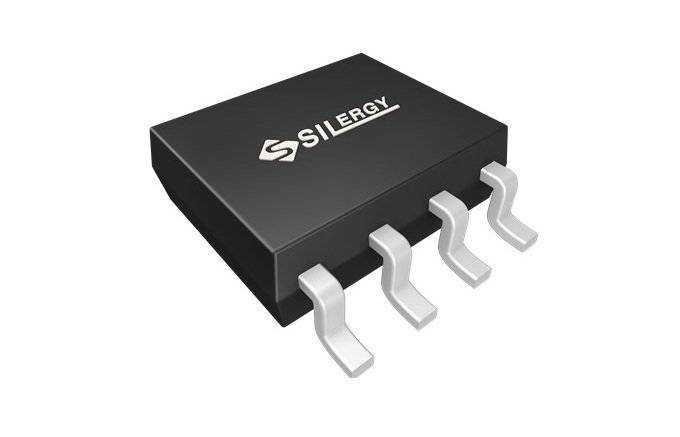

SY6177FAC正是为解决上述痛点而生。它是一款高度集成的反激式稳压器，其核心设计理念在于 “在原边实现精准控制，从而简化次边设计”。

1. 核心革新：原边CV/CC控制，告别光耦

SY6177FAC最大的亮点在于其内置的原边恒压/恒流控制功能。它通过精准采样辅助绕组的反馈信号，间接但高效地实现了对输出电压和电流的调节。

这一设计彻底省去了光耦隔离器以及次边的控制电路。这不仅显著减少了外围元件数量，降低了系统成本和复杂度，更大大提高了系统的可靠性(光耦易老化是传统方案的故障点之一)。对于追求精简BOM和高可靠性的设计来说，这是一个决定性的优势。

2. 高效之源：谷值导通技术与低开关损耗

芯片采用了原边MOSFET的谷值导通技术(Valley Switching)。简单来说，它能够智能地在功率MOSFET两端电压最低(即谷底)的时刻开启开关，从而最大限度地减小开关瞬间的电压电流重叠区，显著降低开关损耗。

这意味着更高的整机转换效率和更低的芯片工作温度。更高的效率有助于轻松应对能效标准，而更低的温升则提升了产品在高温环境下的长期可靠性，并简化散热设计。

3. 节能之芯：极低的启动电流

SY6177FAC拥有典型值仅15μA的低启动电流。这个特性允许设计者使用更大阻值的启动电阻。

技术价值：直接带来了更低的待机功耗和更高的启动效率，帮助您的产品轻松满足诸如欧盟CoC V5 Tier 2、美国DoE VI级等全球最严苛的能效法规。

4. 精巧之躯：高集成与紧凑封装

该芯片将耐压200V的功率MOSFET和先进的控制电路集成于一身，并采用标准的SO-8封装。

高度的集成化减少了外部器件，结合经典的SO-8封装，使得整个电源方案非常紧凑，特别适合空间受限的紧凑型适配器、充电器以及各种智能设备的内置电源模块。

凭借其高集成、高效率和高可靠性的特点，SY6177FAC非常适合以下应用：

· 手机/平板充电器

· 各种智能家电的辅助电源

· 小功率AC/DC适配器

· IoT设备电源模块

矽力杰SY6177FAC隔离式直流转换器，以其创新的原边控制技术，在性能、成本和尺寸之间取得了出色的平衡。它不仅仅是一颗芯片，更是一种致力于“化繁为简”的电源设计哲学。

作为矽力杰值得信赖的合作伙伴，浮思特科技不仅提供这款优秀的芯片，更愿成为您的技术后盾。我们拥有专业的技术支持团队，能够为您在项目选型、方案设计和调试优化中提供全方位的服务。
