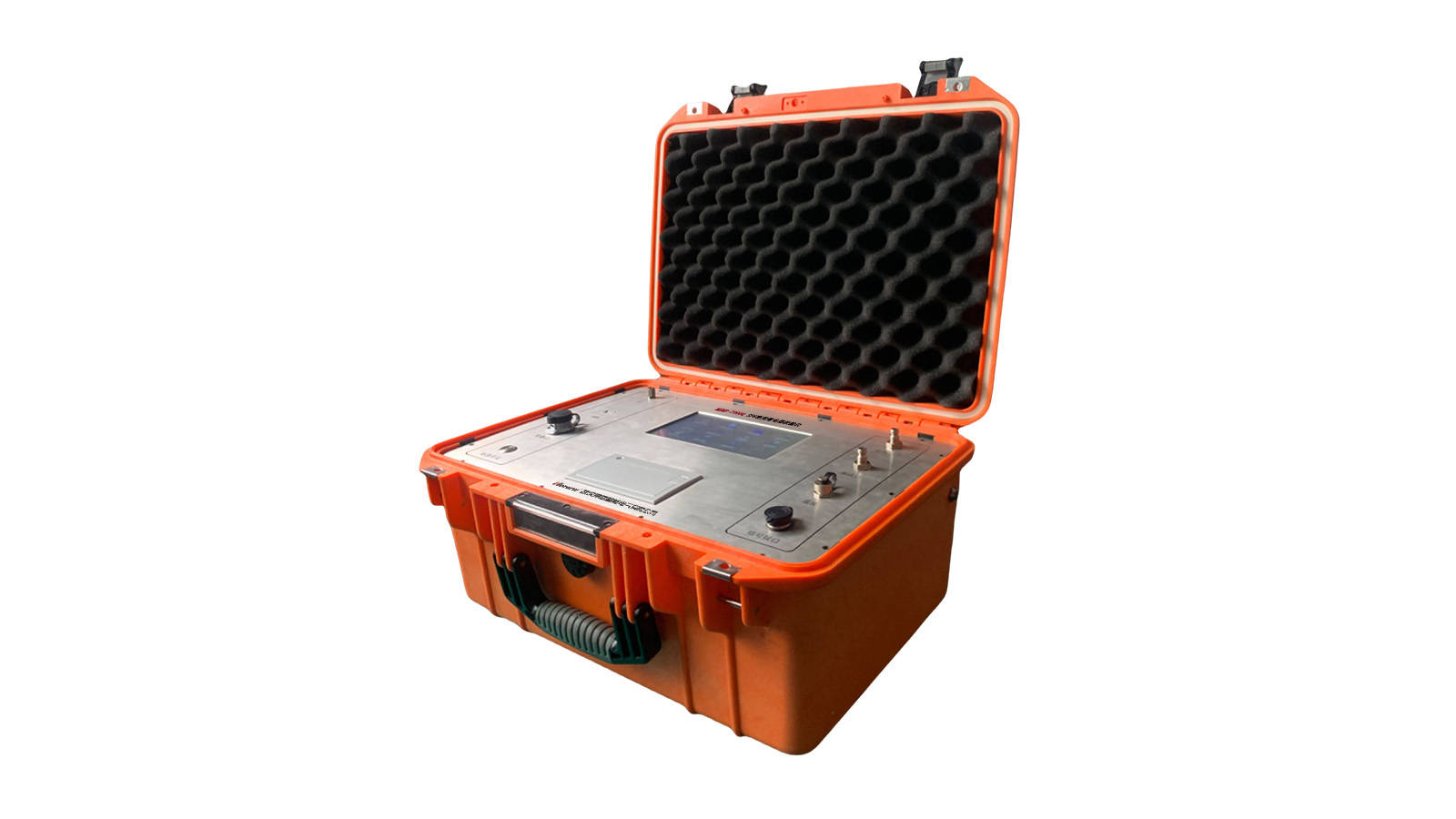

MEMD-7000Q SF6密度继电器校验仪

MEMD-7000Q SF6密度继电器校验仪 功能特点

内置高性能压缩机，采用双气罐（高压储气罐、回收罐）自动循环回收设计，一次充气即可循环利用，节能环保。

触点状态采集电压支持 2 档选择（DV24V/110V），适配更多现场使用工况。

实时显示密度继电器触点状态（闭合 / 断开），提升接线可靠性。

采用 32 位 ARM 单片机和高速信号处理芯片进行检测与控制，集成度高；机电一体化设计，精度、重复性及可靠性表现较好。

配备 7 寸触摸彩幕，中文液晶屏人机接口，操作简单、界面美观，参数及状态清晰可见。

具备电接点阻抗、设定值误差、切换差校验、示值误差校验、额定压力示值误差校验、回程误差校验等功能，一次测量可完成所有数值采集。

自动完成压力测量和 20℃值转换，实现压力、温度间动态自动补偿；显示被测环境温度下的压力、20℃时的压力及环境温度，解决 SF6 气体密度继电器现场校验难题。

测试过程全程自动完成，无需人工干预，一次设置后自动进行测试，试验结果智能判断。

可存储 1000 组试验结果，具备掉电数据保护功能，支持随时查询和打印历史结果。

校验无需恒温室，可在任意有效温度范围内对 SF6 气体密度继电器、压力表进行校验。

配有多种型号过渡接头，多数型号开关的密度继电器无需拆卸即可现场校验。

具备在线压力校准功能，可现场修正。

核心元器件性能可靠。

能同时测试 2 组报警信号、2 组闭锁信号、1 组超压信号。

MEMD-7000Q SF6密度继电器校验仪技术指标

工作电压：锂电池、或AC220V/50Hz

仪器功率：10W(非充气状态)；最大25W(充气状态)

仪器精度：0.1 级

压力校验范围：0～1.0Mpa

压力显示分辨率：0.0001Mpa

接点电阻范围：0～25Ω

电阻测量精度：±5%FS

电阻显示分辨率：1mΩ

温度测量范围：-50℃～150℃

温度测量精度：±0.5℃

温度显示分辨率：0.1℃

校验对象：单报警/闭锁、报警+闭锁+超压的任意组合

压力类型：绝对压力、相对压力

接点电压：DC24V和DC110V

显示方式：800×480 图形彩色液晶屏

操作方式：电阻触摸屏

打印机型：高速热敏微型打印机

打印方式：汉字报表式打印

存储容量：可同时存储 1000 次试验结果

外形尺寸：主机： 460 mm×380 mm×320mm

SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。
