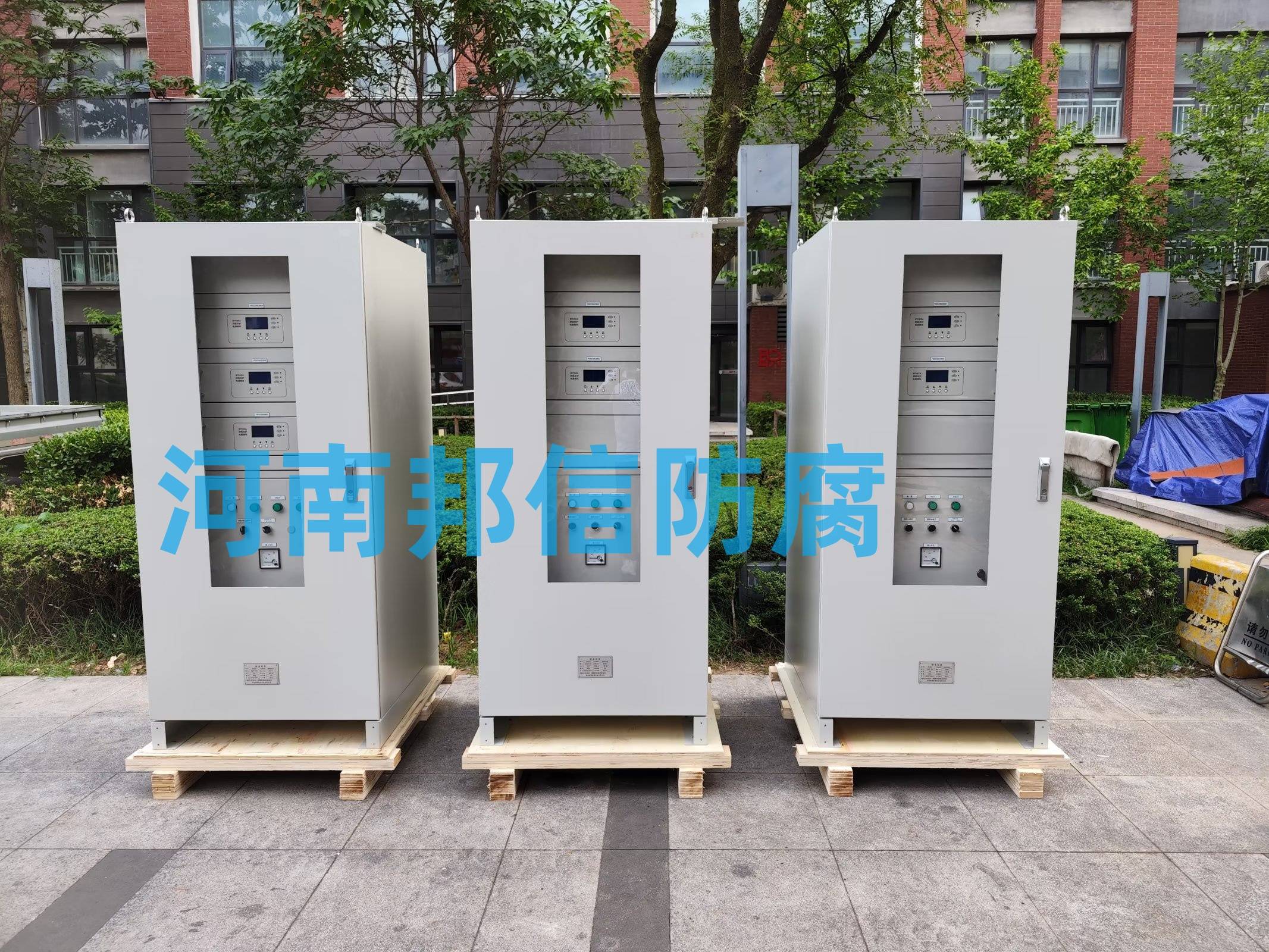

多台恒电位仪并联运行需通过 “硬件选型匹配 + 接线拓扑优化 + 参数协同设定 + 实时监测调控” 四维方案，避免相互干扰并实现电流均衡，核心是让各设备输出特性一致、负载分配均匀，同时阻断干扰传导路径。

一、前期硬件选型：奠定无干扰均衡基础

硬件选型的核心是保证多台设备 “性能同质化”，避免因设备差异导致电流分配失衡和干扰。

优先选用同一品牌、同一系列的恒电位仪，确保输出模块特性（如内阻、响应速度）、控制算法一致，避免不同机型因参数差异引发的 “抢流” 现象。例如均选用数字式模块化机型，其输出精度和稳定性优于模拟机，更易实现协同。

设备额定电流需匹配系统总需求，单台额定电流建议为总电流需求的 1/3~1/2，且台数控制在 2~4 台（台数过多易增加同步难度）。同时确保每台设备的限流、限压阈值一致，比如均设定限流为额定电流的 1.1 倍，限压为额定电压的 1.05 倍，避免单台设备因阈值过高抢占更多电流。

选用支持 “主从同步” 功能的机型，主设备负责采集参比电极电位并下发控制指令，从设备跟随主设备输出参数，避免多台设备独立检测电位导致的信号冲突。若设备无此功能，需额外配置统一的电位采集模块，向所有设备提供同步电位信号。

二、接线拓扑设计：阻断干扰传导路径

合理的接线方式能减少回路干扰，确保各设备负载均衡，核心是 “同点接入、对称布线、独立接地”。

阴极与阳极接线采用 “同点汇流” 设计：所有恒电位仪的阴极输出端集中连接至同一阴极汇流排，再从汇流排单点引出连接被保护结构；阳极输出端同样接入同一阳极汇流排，再连接至阳极地床。汇流排选用低电阻材质（如铜排，截面积≥50mm²），减少接线电阻差异导致的电流分配不均。

布线需对称且远离干扰源：各设备到汇流排的电缆长度、截面积保持一致（如均用 3×16mm² 电缆，长度差≤5%），避免因线路阻抗不同导致电流偏向阻抗小的设备；电缆敷设时远离高压电缆、变频器等干扰源，间距≥1m，且采用穿管防护，防止电磁耦合干扰。

接地系统采用 “单点共地” 模式：所有恒电位仪的机壳接地端均连接至同一接地体，接地电阻≤4Ω，避免多接地体形成电位差引发环流干扰。同时将参比电极的信号地与设备机壳地分开，仅在汇流排处单点连接，防止地环流影响电位检测精度。

三、参数协同设定：实现电流均衡分配

参数设定的核心是 “统一基准、分级调控、预留裕量”，避免多台设备参数冲突导致的输出波动。

统一保护电位基准：所有设备的保护电位设定值保持一致（如碳钢管道均设为 - 0.95V），且以同一标准参比电极（如饱和硫酸铜电极）的测量值为基准，避免因参比电极差异导致的设定值偏差。

启用电流均分功能：若设备支持 “电流均分” 模式，直接开启该功能，设备会自动检测并调整输出电流，使各台电流偏差≤±5%。若不支持，可通过手动微调限流阈值实现均衡：先将所有设备限流阈值设为同一值，启动后监测各台电流，对电流偏大的设备，小幅下调其限流阈值（每次 0.5~1A），对电流偏小的设备，小幅上调，直至各台电流偏差≤±10%。

设定软启动与响应速度：所有设备的软启动时间均设为 5~10 秒，避免启动时电流突变引发的相互冲击；同时将响应速度调至一致（如数字式设备设为 “中等响应”），防止某台设备响应过快抢占电流，或响应过慢导致电流分配滞后。

四、实时监测与动态调控：持续保障稳定无干扰

并联系统运行中需通过监测及时发现失衡和干扰，通过动态调控维持均衡。

部署集中监测系统：在汇流排和被保护结构关键位置加装电流传感器、电位监测点，实时采集各台设备的输出电流、总输出电流及保护电位，数据同步至远程监控平台，便于直观查看电流分配情况。

动态微调参数：运行初期每 1 小时记录一次数据，若发现某台设备电流持续偏高（如超出平均值 15%），可小幅降低其保护电位设定值（每次 0.02~0.03V），或上调其输出内阻（部分数字机型支持），引导电流向其他设备分配；若出现电位波动过大，需检查参比电极信号是否受干扰，必要时加装信号隔离器。

应对突发故障的冗余调控：若某台设备故障停机，剩余设备需能自动调整限流阈值，承担总电流需求（因此前期选型需预留 30%~50% 裕量）。同时系统需具备故障报警功能，停机后立即通知运维人员，避免因单台故障导致整体保护不足。

五、关键注意事项

禁止在运行中频繁切换设备模式或大幅调整参数，每次调整后需观察 30 分钟，确保系统稳定后再进行下一步操作。

若系统存在杂散电流干扰，需在汇流排处加装滤波模块和浪涌保护器，避免干扰信号通过线路传导至各设备，影响输出稳定性。

定期校准各台设备的电位检测精度和电流输出精度（每 6~12 个月一次），确保设备性能一致性，避免因长期运行导致的参数漂移引发失衡。
