ESD二极管通过雪崩或齐纳击穿机制，在电压超过阈值时快速导通，实现电压箝位，保护电路免受静电放电损害。

ESD二极管通过PN结的击穿特性实现静电能量泄放，其工作模式分为正常状态和ESD触发状态：

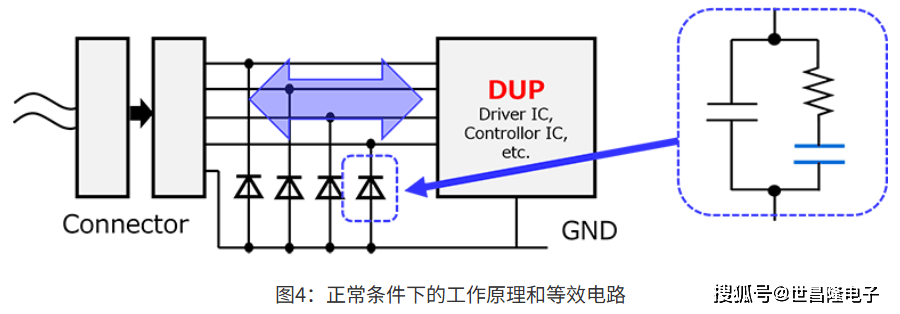

1.正常工作状态(无ESD事件)

• 反向偏置：二极管处于反向截止区，漏电流极小(通常<10nA)，表现为高阻抗
• 等效电容：PN结耗尽层形成微小电容(CT)，对高频信号影响可忽略。

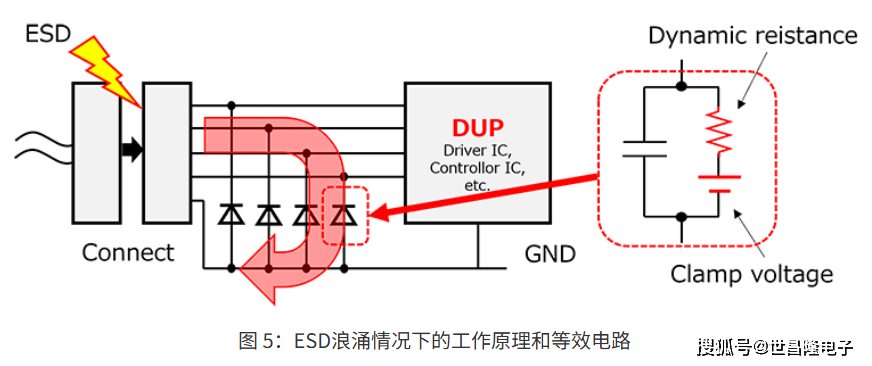

2.ESD触发状态(静电放电发生时)

• 击穿条件：当静电电压超过反向击穿电压(VBR)时，PN结进入雪崩击穿或齐纳击穿模式：
• 雪崩击穿(VBR>5V)：高能电子碰撞产生电离链式反应，电流迅速增大。
• 齐纳击穿(VBR<5V)：量子隧穿效应主导，直接拉出价带电子。

应用场景

1.接口保护

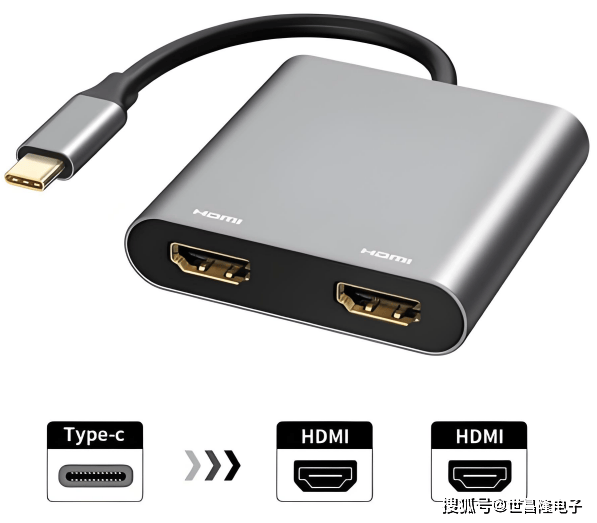

• USB、HDMI、以太网接口的信号线与地之间并联ESD二极管，防止插拔时的静电冲击。

2.芯片级防护

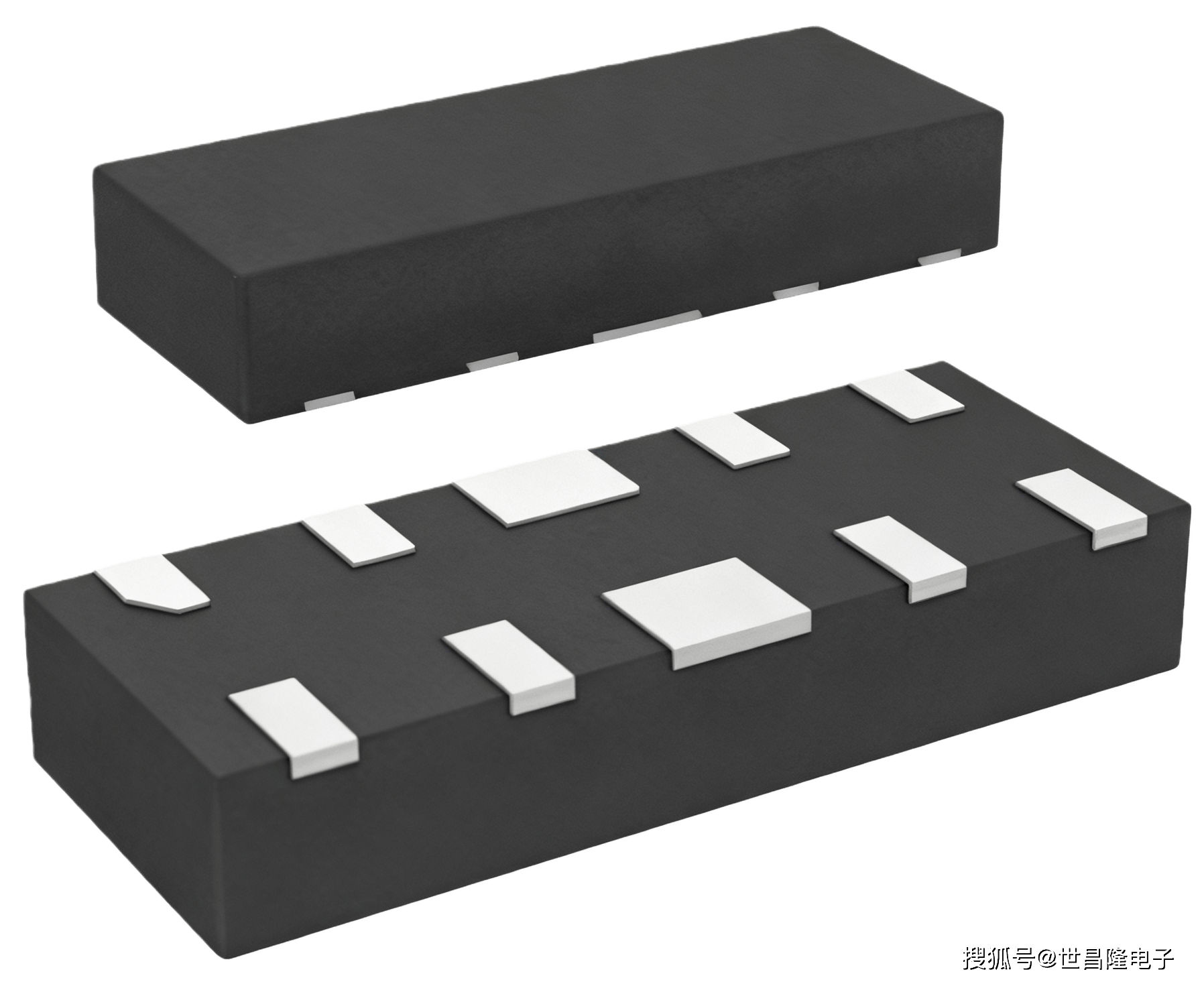

集成在IC输入/输出引脚附近，直接吸收芯片级ESD事件。

型号推荐

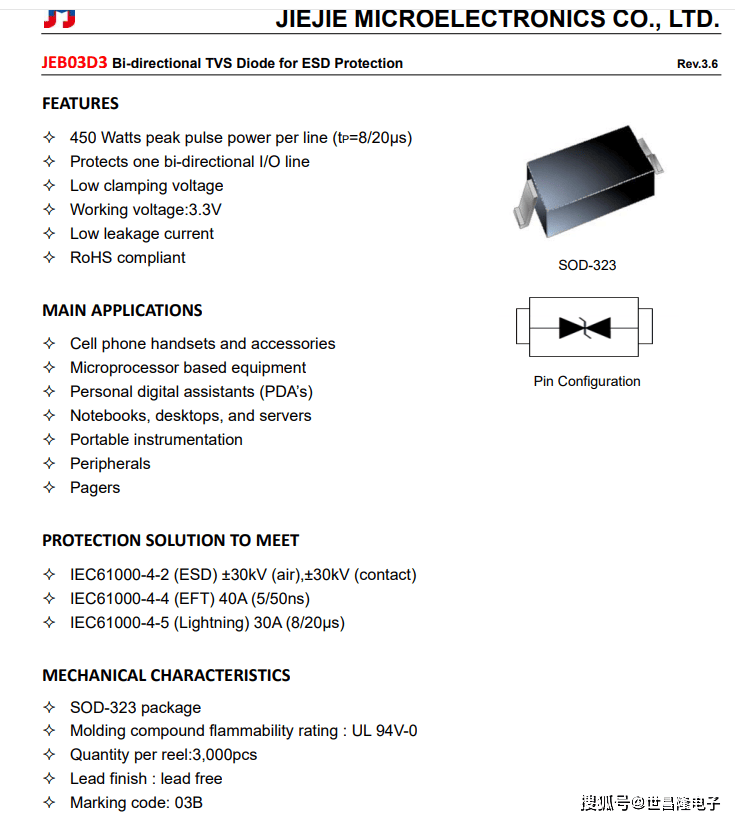

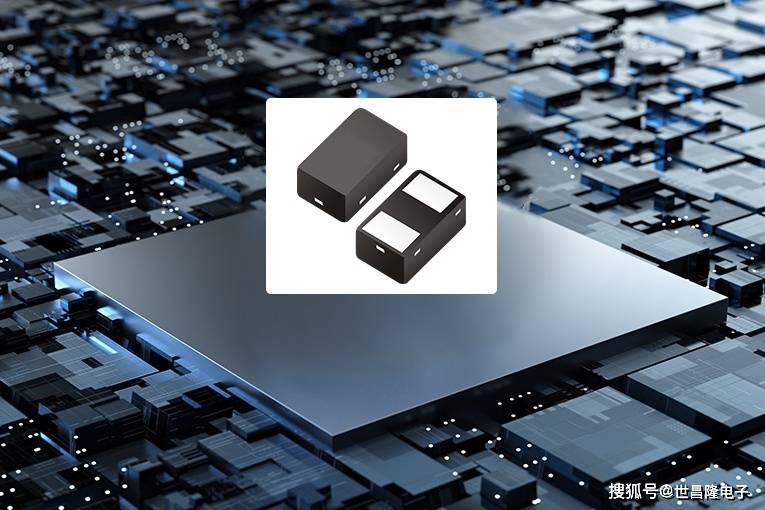

今天介绍一颗捷捷微ESD二极管JEB03D3双向，其主要参数如下：

• 品类: ESD二极管
• 型号: JEB03D3
• 极性: 双向

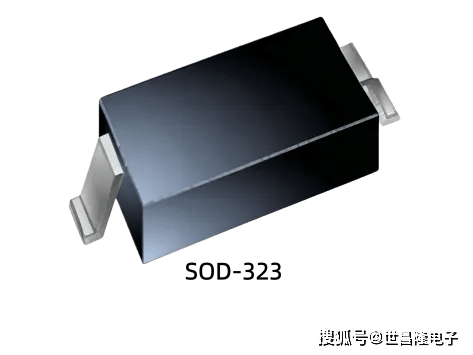

• 封装: SOD-323
• 功率: 450瓦
• 电压: 3.3V

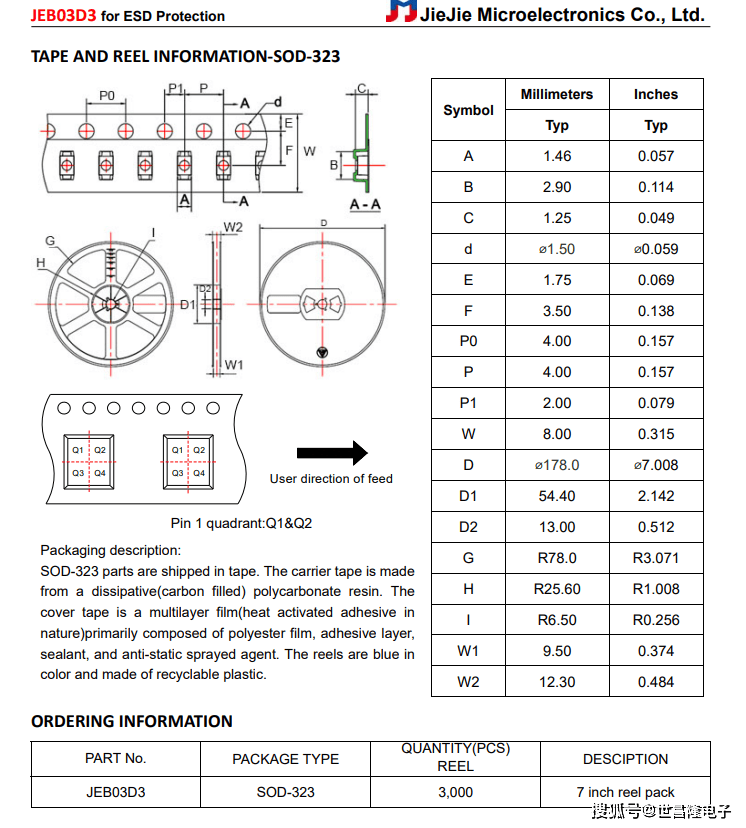

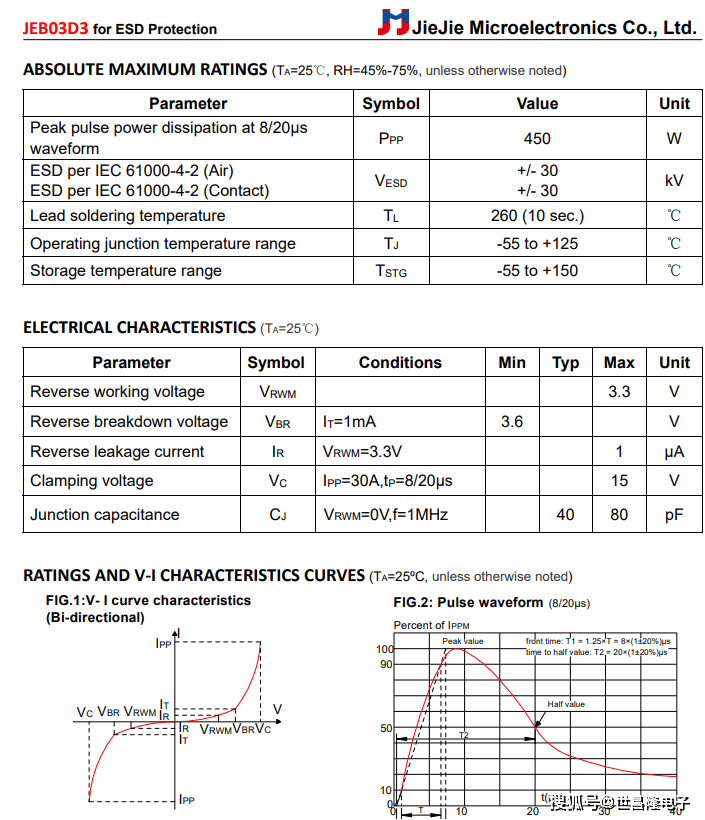

规格详情
