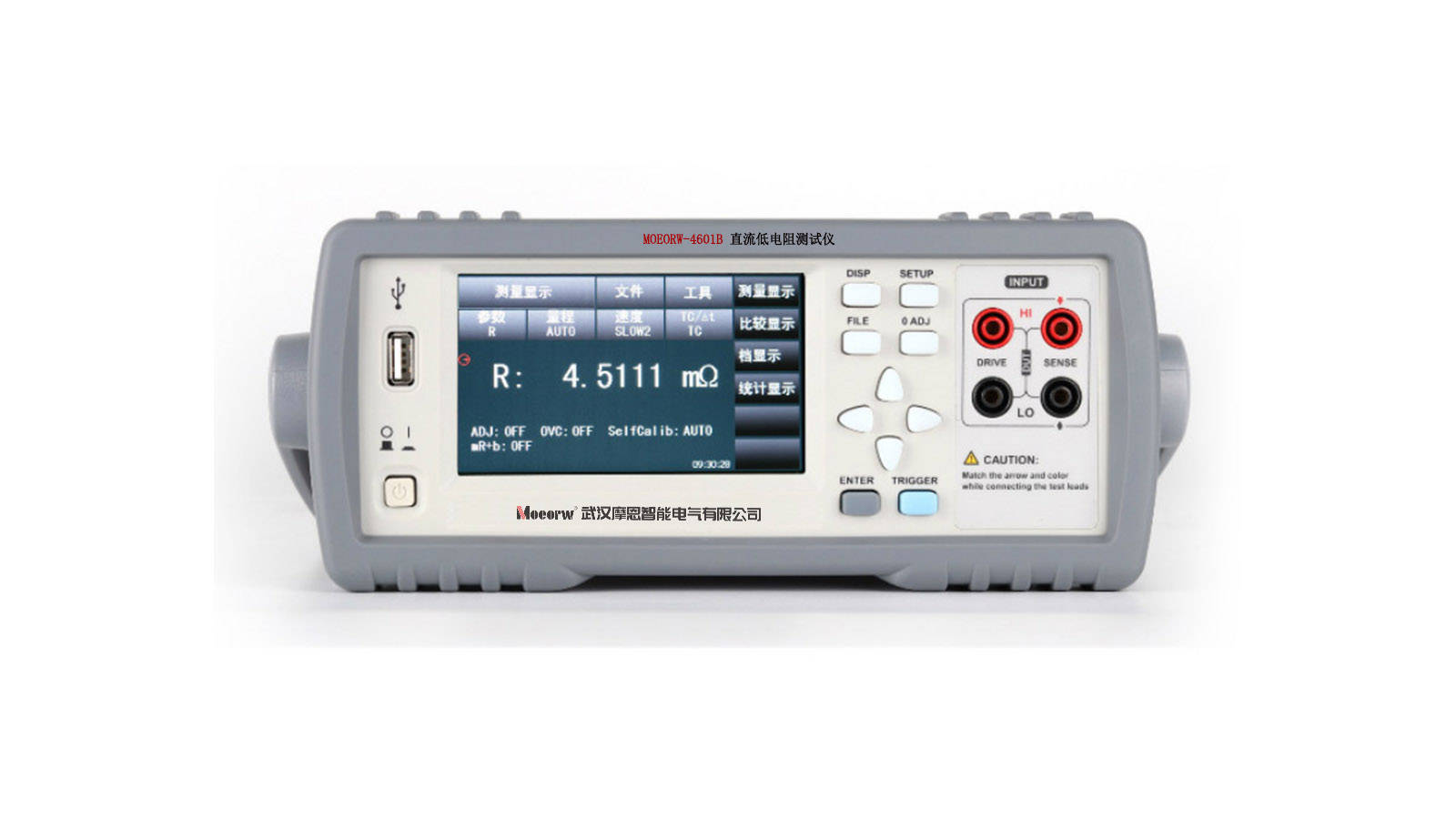

MOEORW-4601B 直流低电阻测试仪

MOEORW-4601B 直流低电阻测试仪性能指标

测量功能

测量参数及符号

R：电阻 T：温度

LPR：低电流模式

测量组合

五种测量参数组合

4601B： R，R-T，T，LPR，LPR-T

量程

量程模式：自动，手动（保持、增、减）

触发

内部、手动、外部、总线

内部：连续不断的对被测件进行测量并将结果输出显示

手动：按动面板"TRIGGER”键，测量仪进行一次测量并将结果输出显示，平时 处于等待状态。

外部：通过后面板Handler 口从外部接受到“启动”信号后，进行一次测量并输出 测量结果，然后再次进入等待状态。

总线：通过通信接口，触发仪器测量。

电阻测量时间

OVC 关闭时：测量时间= 5ms +t1 (50 Hz) /5ms+t1 (60 Hz) 快速

20 ms+t1 (50 Hz) /16.6ms+t1(60 Hz) 中速

110 ms +t1(50 Hz)/110ms+t1(60 Hz) 慢速

450 ms +t1 (50 Hz) /450ms+t1(60 Hz) 慢速

OVC 打开时：测量时间= 10 ms + t+t1 (50 Hz) / 10ms + t+t1 (60 Hz) 快速

40 ms + t+t1 (50 Hz) / 33ms + t+t1 (60 Hz) 中速

220 ms + 9* t+t1 (50 Hz) / 220 ms + 11* t+t1 (60 Hz) 慢 速

900 ms + 39*t+t1 (50 Hz) / 900 ms + 47*t+t1 (60 Hz) 慢速

测试信号

量程电流

4601B：量程电流：lgA--lA

开路输出电压

开路输出电压：0.7V 3V 40mV

测量显示最大范围

R 1^Ω — 2MΩ

LPR 0.1mΩ一2.1kΩ

T -99.9°C --999.9°C
