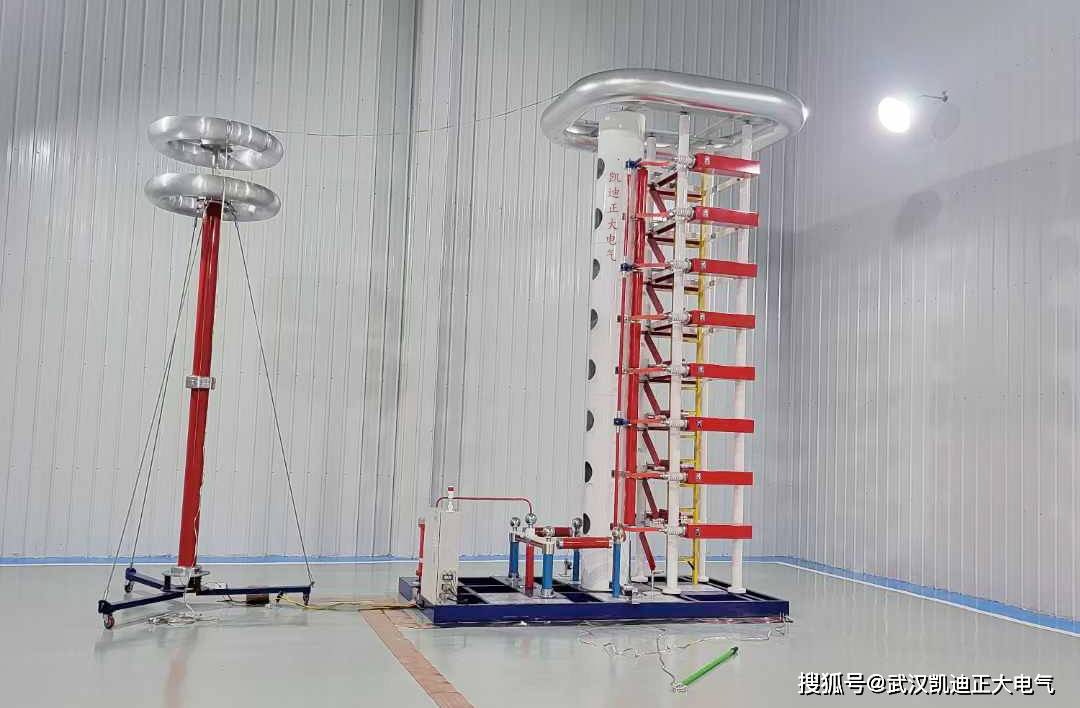

武汉凯迪正大KDCJ-1800kV/180kJ冲击电压发生器成套试验设备适用于绝缘子、套管和互感器等试品进行标准雷电冲击电压全波、标准操作波等冲击电压试验。

武汉凯迪正大KDCJ-1800kV/180kJ冲击电压发生器遵循标准

GB/T 311.1高压输变电设备的绝缘与配合

GB/T 16927.1高电压试验技术 第一部分 一般试验要求

GB/T 16927.2高电压试验技术 第二部分 测量系统

GB/T 16896.1 高电压冲击试验用数字记录仪

GB/7449电力变压器和电抗器雷电冲击和操作冲击试验导则

JB/T 7616 高压线路绝缘子陡波冲击耐受试验

DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据

ZBF 24001冲击电压试验实施细则

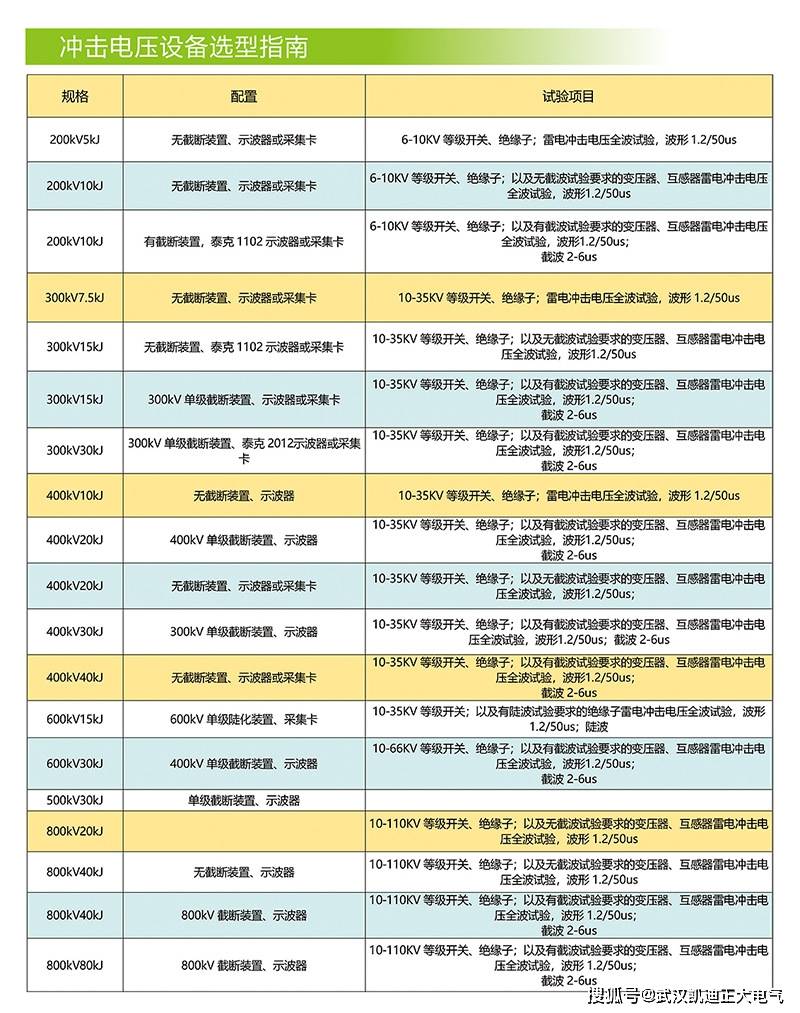

额定参数值

1、标称电压:1800kV

2、额定级电压: 200kV

3、额定充电电压:200kV

4、标称能量:180kJ

5、冲击总电容:0.111F(单台脉冲电容器2F /100 kV,共18台)

6、级数:9级

7、级电容量:1.0F

8、级能量:20.0 kJ

9、冲击电压波形参数:

标准雷电冲击电压全波 1.230%s /5020%s,幅值3%,峰值处振荡不大于幅值的5%;

标准操作冲击电压波25020%s /250060%s;

这2种冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

10、最低输出电压:>10%Un

11、同步范围:≥15%

12、同步放电失控率:<2%

13、点火范围:15%-100%Un

14、发生器效率:雷电波(负载)>85%; 操作波(负载)>70%

15、使用持续时间:在70%额定电压以上,每120秒充放电一次可连续运行,在70%额定电压以下,可连续运行。

KDCJ-1800kV/180kJ冲击电压发生器标称电压高达1800kV,标称能量达到180kJ,能够模拟大气过电压和操作过电压条件,为高电压等级、大容量试品的绝缘考核提供了充足的试验裕度。这一强大能力的实现,得益于其精密的9级模块化结构设计。每级额定电压为200kV,通过18台高性能的2μF/100kV脉冲电容器科学串联组合,构成了总电容为0.111μF的冲击总电容。这种模块化设计不仅实现了电压和能量的高效叠加,还使得设备结构清晰,维护便捷。每级20kJ的储能(级能量共180kJ)确保了在冲击放电时能瞬间释放出巨大的能量,满足标准要求。

冲击试验的有效性关键在于波形参数的精确性与一致性。标准雷电冲击电压全波(1.2/50μs) 和标准操作冲击电压波(250/2500μs) 的波形参数及其允许偏差,均严格遵循GB/T 311.1和GB/T 16927.1等国家标准的严格要求。尤为突出的是,其雷电波在峰值处的振荡被控制在幅值的5%以内,保证了冲击波形的光滑与标准,有效避免了因波形畸变导致的误判。

在负载条件下,雷电波效率超过85%,操作波效率超过70%。这意味着大部分储能被有效地施加于试品上,能量损失小,试验结果更为真实可靠,也体现了设备本体设计的低损耗与优越性。

宽泛且可靠的点火与同步系统:其点火电压范围宽达15%至100%额定电压,为不同电压等级的试验提供了灵活性。同步范围≥15%且同步放电失控率低于2%,这确保了在多级间隙串联放电这一复杂过程中,具有高的动作可靠性和时序准确性,保障了试验的重复成功率。

该设备的设计全面遵循了涵盖高压输变电设备绝缘配合、高电压试验技术、测量系统直至具体设备试验导则的完整标准体系(如GB/T 16927系列、GB/T 16896.1、JB/T 7616、DL/T 557等)。因此,它不仅能完成基础的雷电波和操作波试验,还能依据专业标准进行如绝缘子陡波冲击耐受试验等特殊化、高难度的试验项目,应用范围广泛。

设备允许在70%额定电压以下连续运行,而在70%以上高负荷工况下,仍能保持每120秒充放电一次的连续工作周期。这种持续运行能力,使其能够应对繁重的批量试验或长时间的老化试验需求,显著提升了实验室的测试效率。
