一、产品介绍

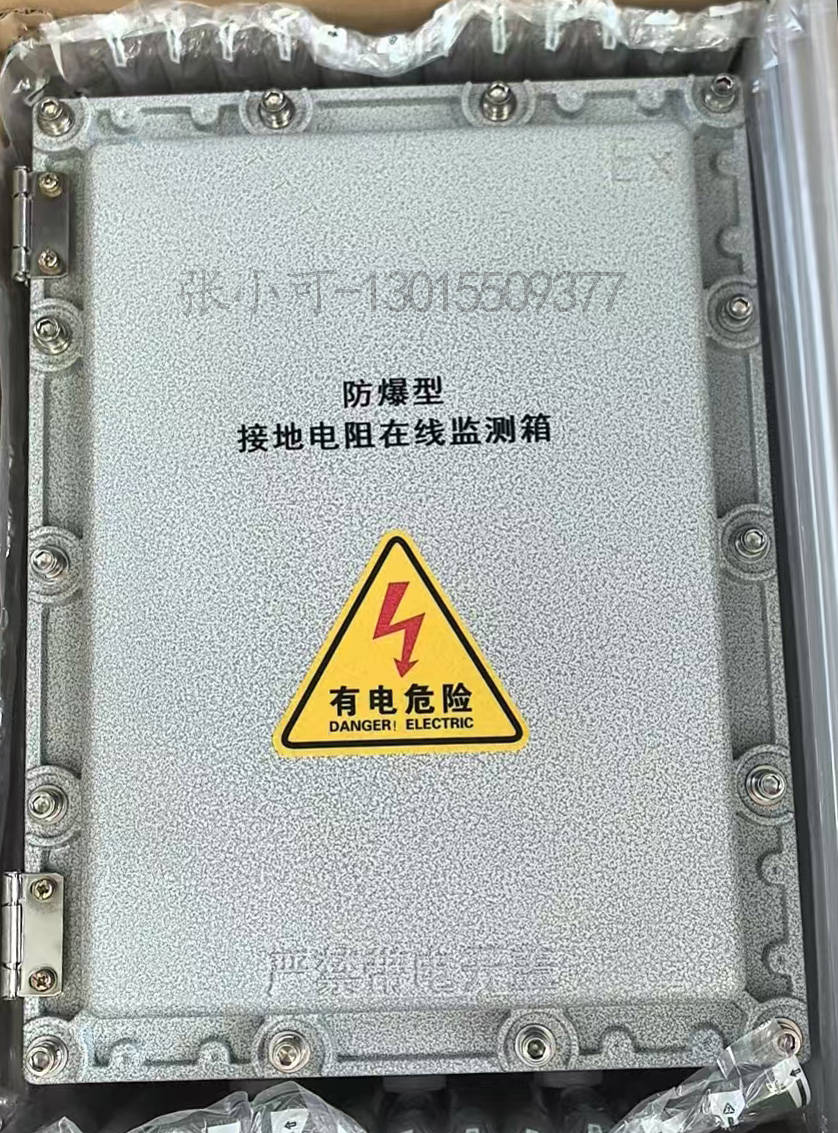

接地电阻在线监测箱是集成测量模块、数据传输模块、电源模块、告警模块于一体的智能化设备，通过内置高精度传感器实时采集接地网的接地电阻值，结合温度、湿度等环境辅助参数，经算法修正后，通过 4G/5G、LoRa、以太网等方式将数据上传至云平台或本地监控中心，实现接地电阻的实时监测、历史数据追溯、异常阈值告警等功能。

二、功能与特点

防雷接地监测系统是用于监测接地系统的专用监测产品，其主要特点是：

1、内置40kA浪涌保护器，采用温控断路技术，并内置过流保护电路，避免火险发生

2、机架安装方式，方便集成于标准机柜

3、工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作

4、可1路接地点的接地电阻和接地电压

5、配备液晶触摸显示屏，清晰直观显示各项参数，同时具备各种报警及测试记录

6、以太网接口，MODBUS-TCP标准协议

7、RS485接口，MODBUS-RTU标准协议

三、技术参数

1、测量范围：接地电阻 0-200Ω，土壤温度 -40℃~85℃，土壤湿度 0-100% RH

2、测量精度：接地电阻 ±1% FS，温度 ±0.5℃，湿度 ±3% RH

3、报警方式：本地声光告警， 软件平台手机APP 告警

4、测量方式：三线法：接地电阻测试

5、箱体结构：采用防爆型外壳

四、应用场景

通常应用在发电厂、变电站、输电线路塔基接地、配电变压器接地、电缆沟接地、石油化工厂区（储罐、管道、装置区）、矿山开采设备接地、冶金工厂接地、化工园区防雷防静电接地、高速公路收费站 / 服务区接地、铁路沿线信号机房接地、机场跑道 / 航站楼接地、桥梁隧道接地等。

实时监测接地电阻变化，避免因土壤干湿、季节更替、雷击后接地体损坏导致的电阻值超标，确保防雷系统正常泄放雷电流，保护建筑物及设备免受雷击损坏导致设备绝缘损坏、人员触电事故，监测箱可实时预警异常，辅助运维人员及时排查接地体腐蚀、松动等问题，保障电力系统稳定运行和运维人员安全。

替代传统 “定期人工测量”，避免漏检、误检，尤其适用于偏远地区、高空设施、多站点集中管理场景，降低运维成本。
