万用表电流测量操作规范

一、基础电流测量流程

模式设置

旋转功能开关至电流测量档位（参考表2-17/2-18量程表）

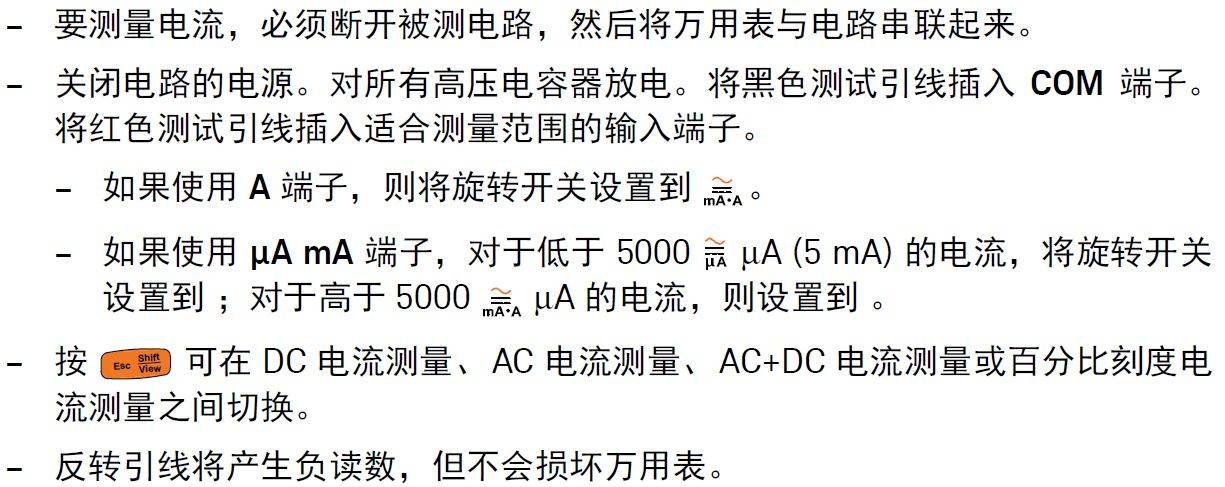

选择AC或DC测量模式，确认显示屏显示电流符号（A/mA/μA）

电路接入

关键安全步骤：断开待测电路形成开路（图2-34示例）

将红色测试笔插入mA/μA或10A专用端子（根据预估电流值选择）

将黑色测试笔插入COM公共端

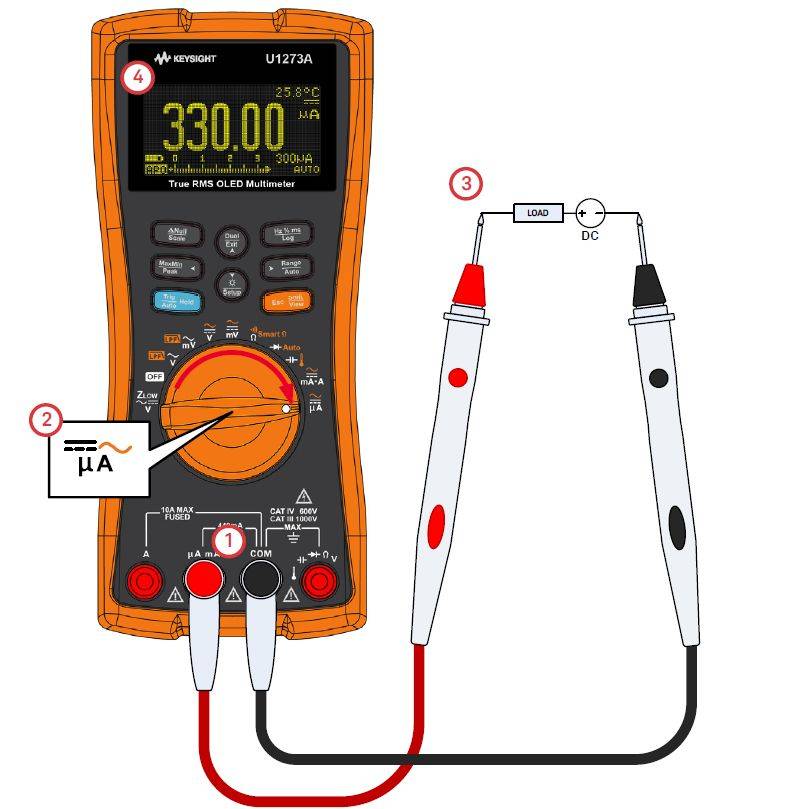

串联接入电路断点（图示：红笔接高电位端，黑笔接低电位端）

数据读取

稳定后读取主显示区数值（图2-31示例：DC 125.0 mA）

观察模拟条形图辅助判断信号稳定性（图2-36）

二、量程选择与保护机制

量程匹配原则

预估电流范围

推荐端子

保险丝规格

最大过载能力

≤400mA

mA/μA

440mA/250V

500mA/10s

>400mA

10A

无

20A/5s

保险丝检查

测量前确认保险丝完好（通过蜂鸣器自检功能验证）

熔断后显示"OL"或"FUSE"提示，需更换同规格保险丝

三、特殊信号测量方法

4-20mA过程信号测量

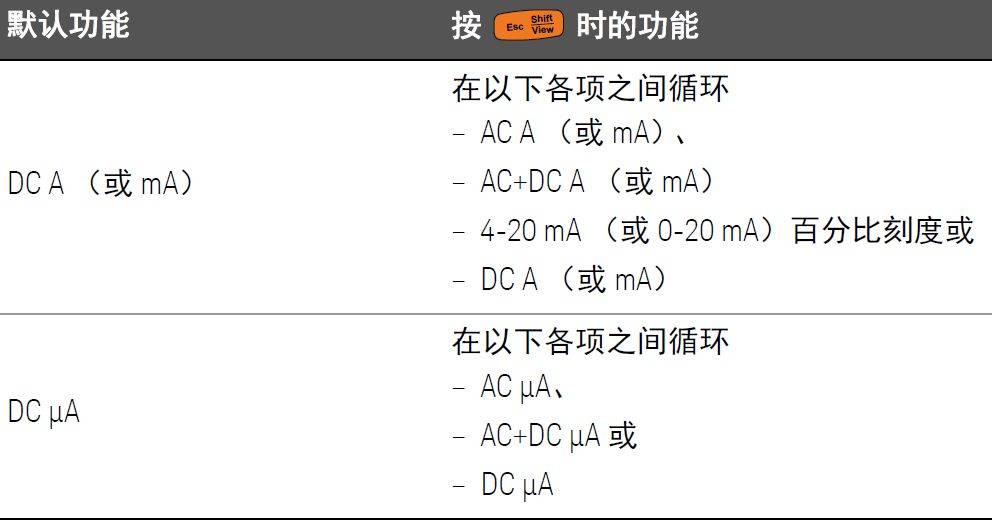

启用百分比刻度功能（设置路径：Menu→Current→% Scale）

自动计算信号百分比（公式）：

百分比 = [(测量值-4mA)/16mA]×100%

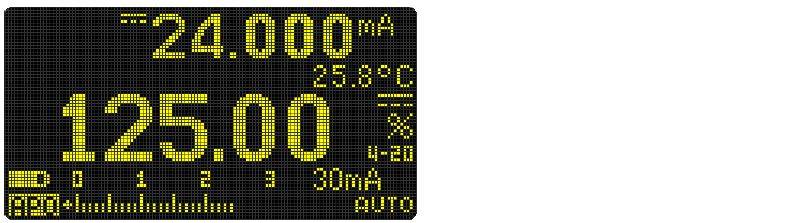

典型应用（图2-35）：

12mA → 50%

24mA → 125%（超出量程报警）

含DC偏移的AC电流测量

启用DC滤波器（设置路径：Menu→Filter→DC Block）

测量顺序建议：

先测AC分量（确认频率≤1kHz）

再测DC分量（量程≥1.2×AC峰值）

最后测AC+DC组合值

四、安全操作十项禁令

⚠️ 绝对禁止行为

不得在电压>1000V的接地系统中进行电流测量

不得在电流端子接入状态下切换功能开关

不得用电流档直接测量电压/电阻

不得将测试笔跨接在电路两端（形成短路）

不得在爆炸性气体环境中操作

⚠️ 高风险操作警示

误接高压将导致：

保险丝熔断（可恢复）

输入放大器损坏（不可恢复）

电弧闪光（造成人身伤害）

400mA以上电流测量必须使用10A端子，否则：

440mA保险丝将在0.2秒内熔断

可能引发被测设备损坏

五、故障处理指南

异常现象

可能原因

解决方案

显示"OL"

量程过小/短路

切换至更高量程/检查电路

数值波动

接触不良/干扰

重新插拔表笔/启用滤波器

保险丝熔断

过载/误操作

更换同规格保险丝（需断电操作）

无显示

电池不足/故障

更换电池/联系售后

六、典型应用场景

电机电流监测

使用10A端子测量启动电流

记录空载/满载电流比值

PLC输出校验

验证4-20mA信号线性度

检查250Ω负载电阻压降（应≤5V）

电池放电测试

设置DC量程至10A档

记录恒流放电曲线

（附：图2-31至图2-36为典型测量界面示意图，实际显示以仪表型号为准。过程信号测量需确认仪表支持HART协议通信功能）
