在现代医疗设备中，呼吸机作为重要的生命支持设备，核心功能是通过精确控制气体通量与压力，辅助或替代患者完成呼吸过程。该类设备通常通过口鼻面罩或气管插管与患者相连，由主控系统实时调节氧气输送参数。为实现高精度、高可靠性的气流控制，基于高性能微控制器的系统方案成为技术关键。英尚微电子基于灵动微控制器推出的呼吸机主控方案，采用双单片机架构，以MM32F3270作为系统主控，配合MM32SPIN05PF实现电机精准驱动，共同构建完整的气路管理与运动控制平台。

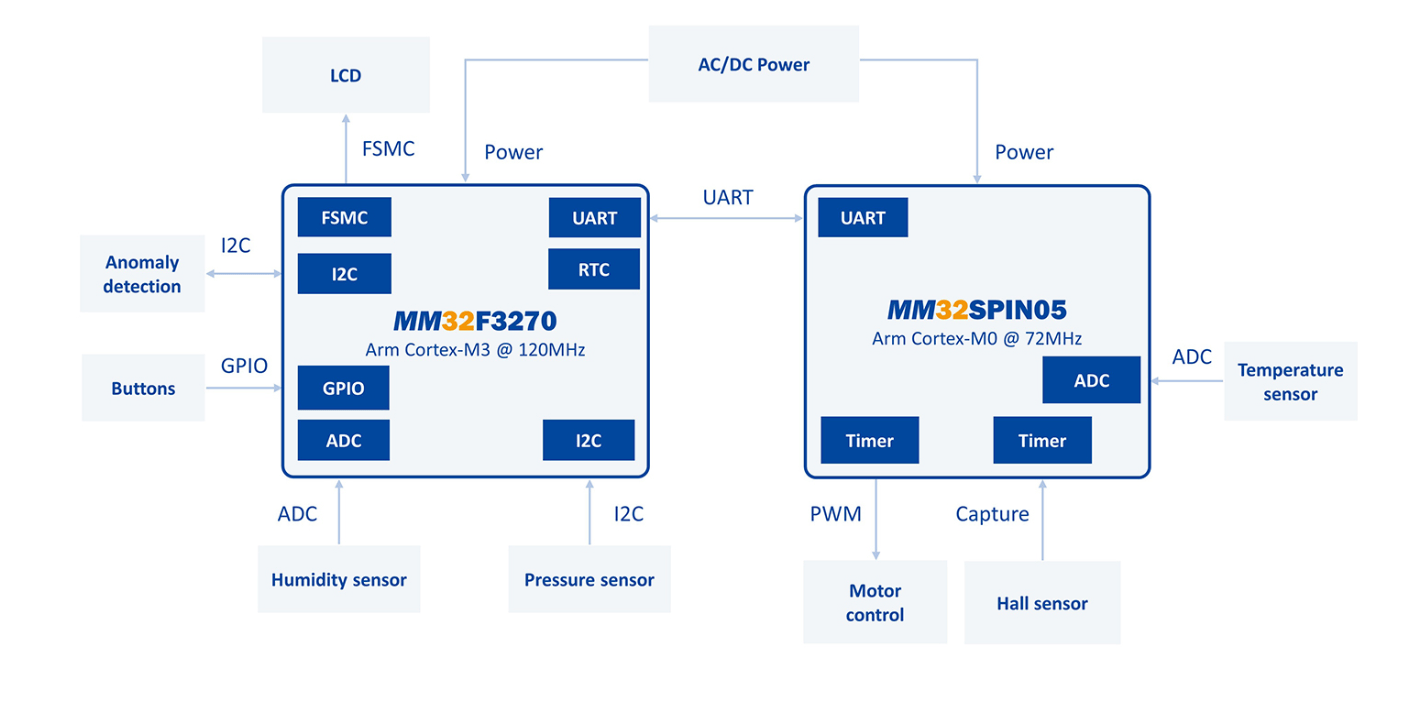

呼吸机主控单片机方案采用明确的双核控制策略，充分发挥不同单片机在系统中的作用：

•主控单元MM32F3270。作为系统核心，承担界面显示、数据通信、系统调度与多辅助板卡协同控制等功能。其高性能Cortex-M3内核与丰富外设资源，可满足实时监护与复杂协议处理需求。

•电机控制单元MM32SPIN05PF。专用于呼吸机气泵电机控制，实现启停管理、转速调节与转矩控制，确保气流输出平稳精准，响应迅速无滞后。

灵动微控制器在呼吸机系统中的技术特色

•实时状态显示

MCU微控制器借助FSMC接口驱动显示屏，实时呈现压力曲线、通气模式与报警信息，提升人机交互效率。

•智能压力调节机制

依托强大的数据处理能力，系统能够根据患者呼吸阻力动态调整输出气压，实现自适应通气支持。

•高抗干扰与医疗级可靠性

MCU微控制器具备优良的EMC特性与宽温工作能力，适应医院复杂电磁环境与长时间连续运行场景。

主控单片机MM32F3270关键规格

•MCU微控制器基于Arm®Cortex-M3内核，最高运行频率120MHz，集成了512KB Flash与128KB SRAM，为多任务呼吸机系统提供充足的程序与数据空间；

•3路12位ADC、2路12位DAC及2个模拟比较器，满足多通道生理信号采集需求；

•多个通用与高级定时器，支持PWM生成与复杂时序控制；

•丰富通信接口：2×I2C、3×SPI、8×UART，支持与传感器、通信模块及其他子系统互联；

•MCU微控制器集成USB OTG、CAN与SDIO，便于数据导出、联网通讯与存储扩展；

•宽压供电（2.0V–5.5V）与多种低功耗模式，兼顾性能与能效；

•工业级与扩展工业级温度范围（-40℃至105℃），适应各类医疗环境；

•MCU微控制器提供LQFP144、LQFP100、LQFP64等多封装选项。

电机控制单片机MM32SPIN05核心参数

•MCU微控制器基于Cortex-M0内核，主频72MHz，集成32KB Flash与4KB SRAM，专注于电机驱动类应用优化；

•内置1Msps的12位ADC，实现电机电流与转速精准采样；

•MCU微控制器包含5个通用定时器与1个电机专用PWM高级定时器；

•集成I2C、SPI、UART等通信外设，便于与主控板数据交互；

•MCU微控制器内置比较器，支持过流、过压快速保护；

•工作电压2.0V–5.5V，适应多种供电设计；

•工业级温度范围（-40℃至85℃），提供QFN、LQFP、TSSOP等多种封装形式。

呼吸机双单片机方案充分发挥了MM32F3270在系统控制、通信与界面方面的综合能力，以及MM32SPIN05PF在电机驱动方面的专业性能，共同构建出一套高集成、高可靠、响应及时的呼吸机控制系统。两者协同工作，不仅实现了氧气量的精确控制，也为设备的小型化、智能化和网络化发展奠定了坚实硬件基础。深圳市英尚微电子有限公司是一家具有综合竞争优势的电子元件产品供应商及存储方案技术提供商。以存储芯片，半导体产品，单片机，蓝牙芯片及微动开关等产品为主，获得多个原厂品牌授权代理权，以专业行业经验为客户提供产品选型设计，协助客户研发产品。更多详情请搜索英尚微电子。
