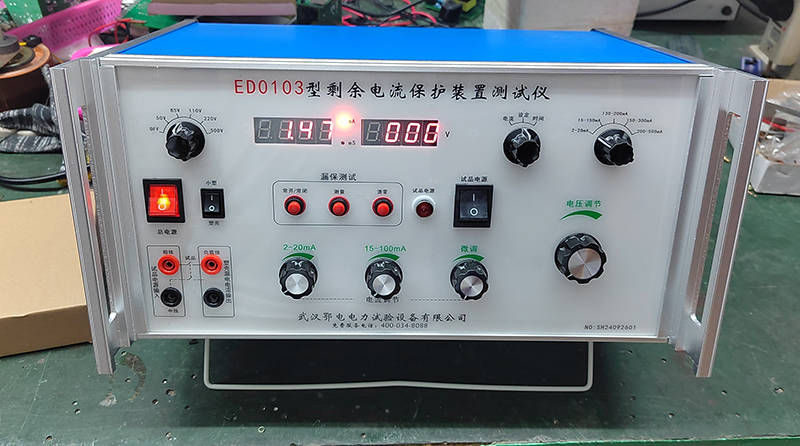

一、产品概述

剩余电流保护器测试仪是本公司改进的专用测试仪器，符合国家标准《剩余电流动作保护器》（GB6829—95）第8.3条及GB16917.1—1997第9.9条，用于验证AC型交流脱扣器动作特性。该测试仪适用于电子式2P断路器及电磁式1P＋N、2P、3P、3P+N、4P断路器，提供适合额定剩余动作电流在500mA以下的各种类型剩余保护器的模拟剩余电流。试验电压值可通过波段开关选择，包括50V、220V、85V、380V、500V，每档电压连续可调。测试仪采用数字化测量，剩余动作电流和动作时间用3位半发光晶体数码管显示，动作后测量值仍能保持，便于读录。

正常工作条件：

温度：0—40摄氏度

相对湿度：20—85%

二、基本参数和主要技术指标

提供剩余电流：

可调剩余：2～20mA、20～100mA二档（微调可小范围调整）

不可调剩余电流：150mA、200mA、250mA、375mA、500mA五档

提供的试品电压：

50V、220V、85V、380V、500V五档（50V、85V、380V、500V为短时工作制）

测量显示：

三位半发光晶体数码管

测量分辨率：

剩余电流：0.01 mA

动作时间：1ms

测量量程：

剩余电流：20mA、200mA、2A三档

动作时间：2s（超过可用循环读数累计）

测量精度：

剩余电流：±1%

动作时间：±0.2%，读+2ms和±1字

仪器电源：

AC220V±10%，最大功耗：50VA

外型尺寸：

410×255×200（长×宽×高），不包括机脚和手把

设备附件：

电源线1根

测试线4根

使用说明书1份

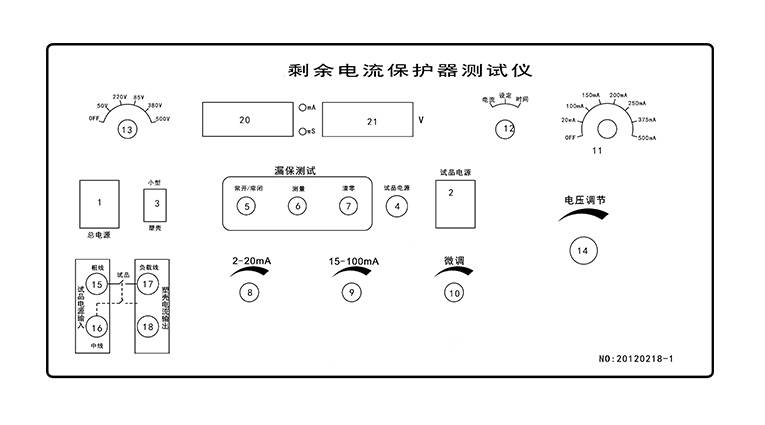

三、前面板布置及功能说明

总电源开关

输出电源开关：向上为接通，向下为断开。合上时试品电源指示灯亮，即{15}、{16}接线孔有电压输出。

电流输出转换开关：选择“小型”时，电流输出在{15}{17}上；选择“塑壳”时，电流输出在{17}{18}上。

试品电源指示灯：输出电源开关合上时亮，表示{15}、{16}接线孔有电压输出。

常开、常闭按钮：测量分断时间时，压下该按钮，直接合上试品，不用按下{6}便能测出分断时间。

测量按钮：测量保护器动作时间时，按下{6}使剩余电流接通，显示试品分断时间。

清零键：测量保护器动作时间前应先清零，使显示读数为零。

剩余电流调节旋钮（20mA档）：当{11}置于20mA档时，该旋钮从2mA连续调节到20mA。

剩余电流调节旋钮（100mA档）：当{11}置于100mA档时，该旋钮能从15mA连续调节到100mA，如调不到再调节微调旋钮。

剩余电流微调旋钮：当{11}分别置于150mA、200mA、250mA、375mA、500mA档位时，该旋钮能从150mA调节到500mA。

剩余电流选择开关：20mA、100mA、150mA、200mA、250mA、375mA、500mA共七档。

测量功能选择开关：

电流：用于测量剩余电流动作值

设定：用于预置所需的剩余电流值，为下一步测量动作时间作准备

时间：在“设定”位置下预置好剩余电流值后，将{12}改置到“时间”位置，便可测量保护器动作时间

电压转换：50V、220V、85V、380V、500V

电压调节钮：对{13}每档电压连续调节

插孔：接试品电源输入端的L相

插孔：接试品电源输入端的N相

插孔：接试品输出端的L相

插孔：接试品输出端的N相

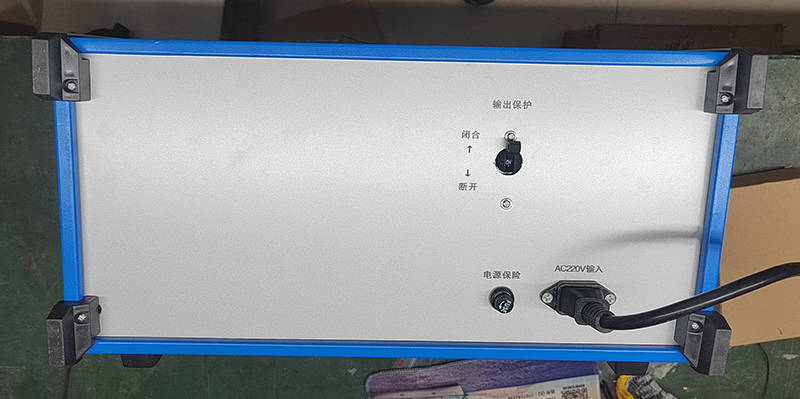

AC220V电源输入

读数显示屏：由3位半发光晶体数码管组成，可分别用于剩余动作电流及剩余动作时间的显示

试品电源电压显示屏

总电源保险（5A）

输出短路保护开关1A

四、使用方法

验证保护器的动作特性：

接通测试仪总电源开关{1}，仪器灯亮。

测量保护器电流动作值的操作步骤：

将测量功能选择开关置于“电流”位置，电流调节旋钮{8}、{9}、{10}转到最左位置，选择相应电流量程，拨动{11}进行选择。

将电压选择开关{13}拨动到测试品所需电压位置，调节电压调节旋钮{14}，使输出电压等于试品所需电压。

接好试品，{15}接到试品电源输入端L相，{16}接到试品电源输入端N相，如小型断路器{17}就接到试品L相输出端上。{3}电流输出转换开关选择“小型”，合上试品。

打开输出电源开关{2}，缓缓调节电流旋钮，直至试品断开。此时的显示值即为该试品的电流动作值，该项测试结束。

测量保护器动作时间的操作步骤：

将{12}置于“设定”位置，调节电流调节旋钮，使读数达到预定值为止，然后改置到“时间”位置。

按清零钮{7}，读数显示应为“000”。

将试品合上，然后按下测量钮{6}。正常情况下，试品分断，显示屏上的读数即为测分断时间，该项测试结束。

注：常开/常闭按钮应按在常开位置。
