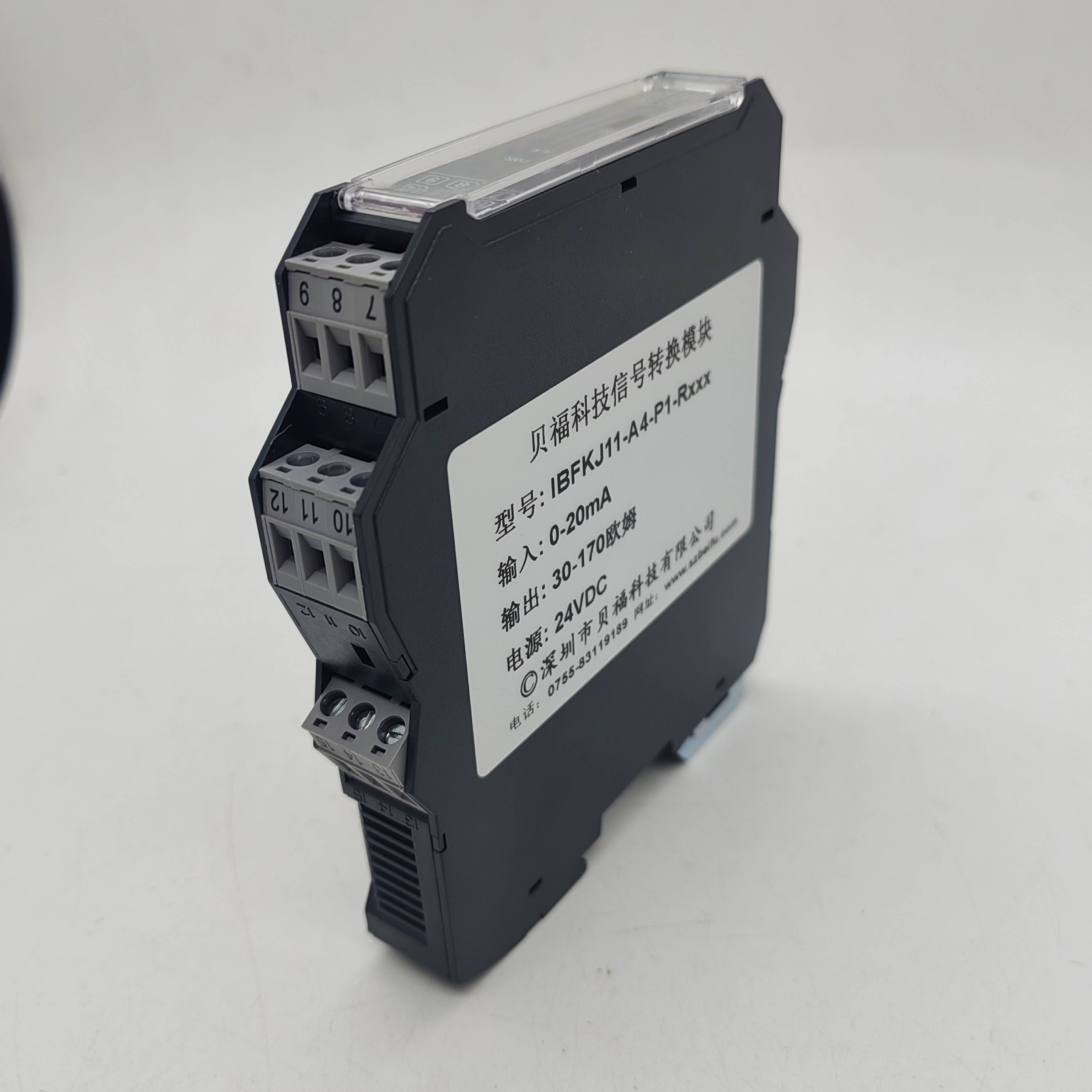

4-20mA转30-170欧姆电阻转换器 模拟量转电阻信号变送器
创始人
2025-11-11 12:06:37
0次

输入0-20mA信号,经过隔离 1:1 输出热4-20mA信号,另一路经过隔离转换为30-170电阻输出。输入端、输出端及

电源端三端隔离。

本产品响应快,功耗低,温度特性好可与各类仪表及 DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

☞技术参数

□ 输入信号类型:电流4mA~20mA;

□ 输入信号范围:

(输入类型及量程在订货时确定,也可自行编程)

输入阻抗:直流电流约100fi

□ 输出 1 信号类型(7, 8, 9):30-170电阻信号

输出 1 侧激励电流:0.1 mA~10 mA

□ 输出 2 信号类型(10, 11, 12):

请注意:需将输出端“+”、“-”极性与后端设备极性一一对应;

有源电流:4mA~20mA(10+,11-)

无源电流:0(4)mA~20mA(11+,12-)输出 2 纹波:<5mV rms(负载 250fi)输出 2 负载能力:

无源:RL≤[(U-3)/0.02]fi;U 为回路供电电压 0(4)mA~20mA:≤550fi;0mA~10mA: ≤1.1kfi

□ 输出 1 隔离传输准确度:

输出侧激励电流 准确度

0.5 mA~10 mA ±1%F.S 或<0.2Ω(取最大值)

0.1 mA~0.5 mA 最大2.0Ω

注:电阻传输精度随激励电流减小而下降

□ 输出 2 隔离传输准确度:±0. 1%F∙S(25℃±2℃)

□ 温度漂移:40ppm/℃

□ 响应时间:≤400ms

□ 电磁兼容:EMC 符合 IEC 61326-3-1

□ 介电强度(漏电流 1mA,测试时间 1 分钟):

≥1500 V AC(输入/输出/电源之间)

□ 绝缘电阻:≥100MΩ(输入/输出/电源之间)

□ 供电电压范围:22V DC~265V DC/AC(宽裕供电)

□ 功耗:≤1.0W
