在无线充电技术蓬勃发展的当下，3W功率级别的无线充电接收IC正扮演着至关重要的角色。作为连接无线充电发射端与用电设备的关键环节，这类芯片的性能直接决定了无线充电的效率、安全性以及用户体验。从消费电子领域的手机、耳机、手表等便携设备，到智能家居中的小型传感器、可穿戴设备，3W无线充接收IC凭借其独特的优势，正在推动无线充电技术的普及与应用创新。本文将深入探讨3W无线充接收IC的技术特性、市场主流产品以及未来发展趋势，为读者揭开这一核心技术的神秘面纱。

一、3W无线充接收IC：能量转换的核心枢纽

无线充电的本质是实现电能的非接触式传输，而3W无线充接收IC则是这一过程中不可或缺的“能量转换管家”。它主要负责将从无线充电板发射出的交变磁场高效、安全地转化为设备电池可用的直流电。以S1002为例，这款最高支持3W输出的无线充电接收芯片，集成了高效率的全桥同步整流器、大功率Charger和ASK调制电路，能够精准控制充电目标电压与恒流输出电流，同时支持有线电源输入控制——当检测到有线电源接入时，会自动停止无线充电接收，避免重复供电带来的安全隐患。

对于普通用户而言，3W的功率意味着什么？简单来说，它足以满足大多数低功耗设备的快速充电需求。例如，一款容量为1000mAh的智能手表，在3W功率下仅需约2小时即可充满电，相比传统的有线充电方式，不仅摆脱了线缆束缚，还能保持较高的充电效率。这种“即放即充”的体验，正是3W无线充接收IC在消费电子领域广泛应用的重要原因。

3W无线充接收ic：小功率大未来

二、主流3W无线充接收IC产品解析

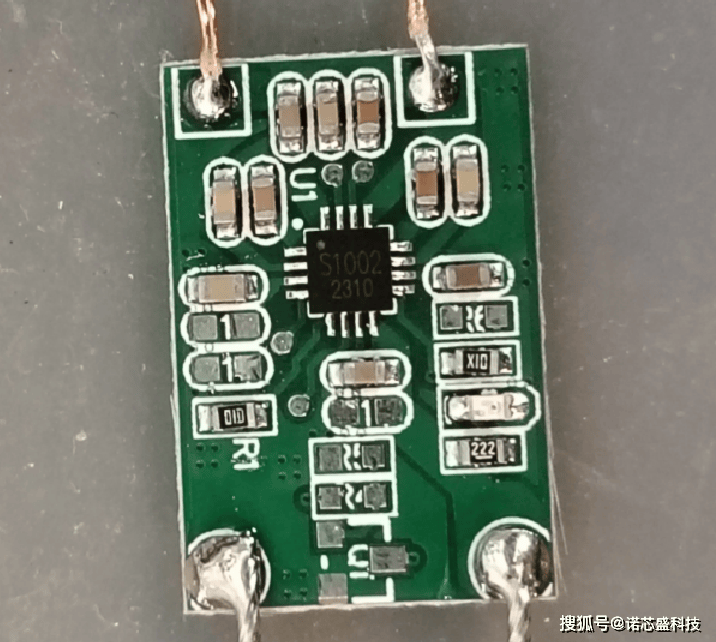

目前市场上的3W无线充接收IC种类繁多，不同厂商的产品在性能、封装尺寸及应用场景上各有特色。S1002芯片，采用QFN3*3封装，成为业界最小可量产的无线充电接收IC，这对于空间受限的微型设备（如TWS耳机）来说无疑是一大福音。该芯片在保证3W输出功率的同时，通过优化内部电路设计，实现了极低的功耗和发热，确保了长时间稳定工作。

另一款值得关注的产品是NU1680，这是一款高集成度、高效率且符合WPC Qi标准的无线充电接收芯片。其内部集成了高效同步整流电路、功率输出电路和反向保护电路，大大降低了热损耗，提升了系统效率。值得一提的是，NU1680还具备动态整流电压控制功能，能够有效提升芯片的瞬态响应能力，即使在负载波动的情况下也能保持稳定的充电性能。此外，该芯片支持通过外围电阻调节输出电压，提高了应用灵活性，适用于多种不同的线圈设计和充电场景。

三、技术创新驱动下的未来发展

随着物联网（IoT）和人工智能（AI）技术的不断发展，3W无线充接收IC也将迎来更多的技术突破和应用拓展。一方面，更高的集成度和更低的功耗将成为未来的发展趋势。例如，通过采用先进的半导体工艺和封装技术，进一步缩小芯片体积，提高能量转换效率，延长设备的续航时间。另一方面，智能化的控制和管理功能也将逐渐融入无线充接收IC中，如自适应充电模式、多设备协同充电等，为用户提供更加便捷、高效的充电体验。

磁共振耦合技术的改进也将为3W无线充接收IC带来新的机遇。与传统的磁感应耦合方式相比，磁共振耦合能够在更远的距离内实现高效的能量传输，并且对线圈的位置和方向要求更低。这意味着未来的无线充电设备可以更加自由地摆放和使用，不再受位置限制，真正实现“无处不在”的无线充电愿景。

3W无线充接收IC作为无线充电技术的核心组成部分，正以其不断的技术创新和广泛的应用前景引领着行业的发展潮流。从当前的市场需求来看，无论是消费电子产品还是工业应用领域，都对其提出了更高的要求和期待。未来，随着技术的不断进步和完善，我们有理由相信，3W无线充接收IC将在更多领域发挥重要作用，为人们的生活带来更多便利和惊喜。
