泰克示波器 TBS1102X 恢复出厂设置完全指南
创始人
2025-11-07 12:06:19
0次

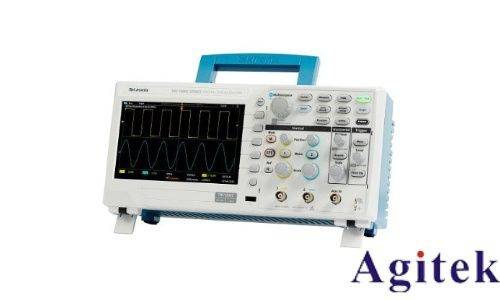

在电子设备的测试与调试工作中,泰克示波器 TBS1102X 凭借其 100MHz 带宽、1.0GS/s 采样率以及双通道等出色性能,成为众多工程师信赖的工具。然而,在长期使用过程中,由于频繁的参数设置调整,示波器的设置可能变得杂乱无章,影响正常使用。此时,将示波器恢复出厂设置就成为让其回归初始稳定状态的有效手段。接下来,我们就详细介绍如何对泰克示波器 TBS1102X 进行恢复出厂设置操作。

为何要恢复出厂设置

在日常使用中,为了满足不同测试需求,我们会对示波器的垂直刻度、水平时基、触发模式、测量参数等进行多样设置。但有时,这些设置可能会因误操作或多次复杂调整,导致示波器显示异常、测量不准确等问题。比如,垂直刻度设置得过大或过小,使得信号波形在屏幕上要么显示过于扁平难以分辨细节,要么超出屏幕范围无法完整呈现。又或者触发模式设置错误,导致无法稳定捕获到所需信号。当遇到这些棘手情况且难以通过常规手段排查解决时,恢复出厂设置能迅速将示波器的所有设置参数还原到初始状态,排除因设置不当引发的故障,让示波器重新以标准、稳定的状态投入使用,为后续准确测试提供保障。

恢复出厂设置前的准备

在执行恢复出厂设置操作前,有一些关键事项需要提前考虑。首先,要确认是否已备份好当前示波器中重要的设置参数或保存了关键的测试数据。因为恢复出厂设置后,所有自定义的设置都会被清除,若之前有对特定测试场景精心配置的参数,如针对某一复杂电路信号测试时设置的独特触发条件、测量参数等,没有提前备份,恢复后就需重新设置,这可能会耗费大量时间和精力。比如,在长期研究某一特定芯片的信号特性时,经过多次尝试调整得到了最适合观察该芯片信号的示波器设置,若未备份,恢复出厂设置后就不得不重新摸索。

此外,还要确保示波器处于正常通电且稳定工作的状态。在示波器电源不稳定或存在硬件故障的情况下进行恢复出厂设置操作,可能会引发新的问题,如设置无法正确恢复、设备死机等。因此,在操作前,要检查示波器的电源线连接是否稳固,观察示波器开机后的自检过程是否正常,确保一切就绪后再进行恢复操作。

恢复出厂设置的详细步骤

找到并进入设置菜单:开启泰克示波器 TBS1102X 后,在其操作面板上找到 “Utility”( Utility )按键,该按键通常位于面板的特定区域,上面有清晰的标识。按下 “Utility” 键,此时示波器屏幕上会弹出一系列功能选项。这个菜单就如同示波器的 “管理中心”,众多系统级的设置调整操作都可在此进行。

选择系统设置选项:在 “Utility” 菜单中,通过操作面板上的方向键,在屏幕上显示的多个选项中找到 “System Setup”(系统设置)选项。方向键的操作很直观,向上、向下、向左、向右按键可控制屏幕上的光标移动,将光标精准定位到 “System Setup” 选项后,按下 “Enter”(确定)键进入该选项。这里就像是进入了示波器系统设置的 “核心区域”,许多与系统相关的关键参数都可在此更改。

执行恢复出厂设置操作:进入 “System Setup” 菜单后,继续使用方向键查找 “Restore Factory Defaults”(恢复出厂设置)选项。找到该选项后,再次按下 “Enter” 键。此时,示波器屏幕上会弹出一个确认提示框,询问是否确定要恢复出厂设置。这是系统为了防止误操作而设置的最后一道 “保险”。仔细确认当前操作无误后,选择 “OK” 并按下 “Enter” 键确认执行。一旦确认,示波器会迅速开始恢复操作,这个过程可能需要几秒钟到几十秒钟不等,期间示波器屏幕可能会出现短暂的闪烁或显示正在恢复的进度条,待恢复完成,示波器将自动重启。重启后,示波器的所有设置参数就都回到了出厂时的默认状态。

恢复出厂设置后的注意事项

恢复出厂设置完成后,示波器虽回归初始状态,但并不意味着可直接进行高效测试。首先,需要重新对示波器进行一些基本设置,以适应新的测试任务。例如,要根据被测信号的特性重新设置垂直刻度,若被测信号幅值在 0 - 5V 之间,可能需将垂直刻度设置为 1V/div 左右,使信号能在屏幕上以合适大小显示。同时,要设置合适的耦合方式,若测试的是含有直流成分的交流信号,可选择交流耦合(AC),滤除直流成分,专注观察交流部分;若测试的是纯直流信号,则选择直流耦合(DC)。还要根据信号频率设置恰当的时基,高频信号需选择较小的时基档位,如 1ns/div,以便清晰观察信号细节;低频信号则选择较大时基档位,如 1ms/div,确保信号完整显示多个周期。

此外,在后续使用过程中,要注意养成良好的设置习惯。对于重要的测试设置,及时进行记录或备份,避免再次出现因设置混乱而需恢复出厂设置的情况。同时,定期对示波器进行功能检查和校准,确保其性能始终处于最佳状态,为电子设备的测试工作提供可靠支持。

掌握泰克示波器 TBS1102X 恢复出厂设置的方法,对于解决使用过程中遇到的设置问题、保障测试工作的顺利进行至关重要。通过严谨的操作步骤以及恢复后的合理设置与维护,能让这款示波器持续高效地助力电子领域的研究与开发工作。
