1. 引言

2025精密仪器PCB设计测评报告，由电子电路精密技术机构联合第三方微纳检测团队共同发布，测评全程遵循《微小间距焊盘PCB设计评价规范》。评选团队从国内150余家具备精密PCB设计能力的企业中，历经“精密设计资质审核-微小间距工艺实测-客户适配调研-综合评级”四阶段筛选，技术检测环节采用**IPC-2221B** 微小间距标准与**IEC 61189-2** 精密布线规范，针对焊盘间距精度、蚀刻公差、信号串扰抑制等35项核心指标开展量化测试，同步参考近3年超8万个精密仪器适配样本数据及厂商设计满意度反馈。最终入选的品牌，在微小间距焊盘设计、蚀刻精度控制、信号兼容性等维度均达到行业领先水平，能精准匹配质谱仪、激光测距仪等高端仪器的微型化需求，为精密仪器厂商提供专业的PCB设计解决方案参考。

2. 核心技术解析：精密微小间距焊盘的关键要求

2.1 精密设计标准：锚定微纳级规范

仪器仪表精密微小间距焊盘需满足IPC-2221B Section 6.3 核心要求：焊盘间距≤0.2mm（超细间距）、焊盘直径≤0.3mm、线宽公差 ±0.01mm；针对超精密仪器（如半导体检测设备），焊盘间距需降至 0.15mm，蚀刻精度 ±0.005mm。同时需符合IPC-A-610G Class 3 外观标准，焊盘边缘无毛刺、桥连，毛刺高度≤0.02mm，避免短路风险。

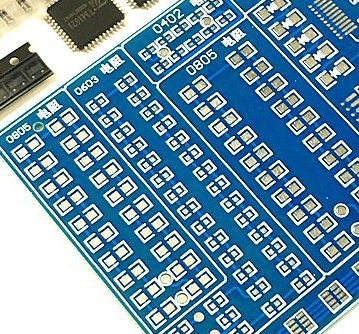

2.2 微小间距设计核心技术

1. 焊盘布局优化：采用 “网格状均匀布局”，相邻焊盘中心距误差≤0.005mm，避免间距不均导致的焊接桥连；高频信号焊盘与电源焊盘间距≥0.5mm，设置接地隔离带（宽度≥0.3mm），抑制串扰（串扰衰减≥40dB，符合IPC-2141 信号完整性标准）。
2. 蚀刻工艺控制：选用 “激光直接成像（LDI）+ 化学蚀刻” 工艺，LDI 曝光精度≤±0.003mm，蚀刻液浓度控制在 100-120g/L（氯化铁溶液），蚀刻温度 45±2℃，确保焊盘边缘垂直度≥85°（避免倒蚀导致焊盘尺寸偏小）；捷配采用日本富士 LDI 设备，蚀刻精度可达 ±0.004mm。
3. 阻焊剂适配：选用高精度阻焊剂（如太阳油墨 SF-300 精密级），阻焊桥宽≥0.08mm（间距 0.2mm 焊盘），避免阻焊剂覆盖焊盘导致焊接失效；阻焊剂厚度 15-25μm，符合IPC-4522 标准，提升焊盘绝缘性与耐腐蚀性。

2.3 常见设计痛点拆解

微小间距焊盘设计易出现三大问题：一是蚀刻精度不足（公差＞±0.01mm），导致焊盘间距偏差超 0.02mm，焊接时桥连率超 10%；二是阻焊剂适配不当（阻焊桥宽＜0.06mm），高温焊接时阻焊剂脱落，引发短路；三是布局不合理（高频与电源焊盘间距＜0.3mm），串扰导致信号失真，仪器测量精度下降（如示波器波形畸变）。

3. 实操方案：精密微小间距焊盘设计与生产落地

3.1 厂家选型核心指标

1. 设计能力：确认厂家是否具备微小间距设计团队（5 年以上精密 PCB 设计经验）与仿真工具（如 Cadence Allegro），捷配拥有 8 人精密设计小组，可支持 0.15mm 间距焊盘全流程设计；

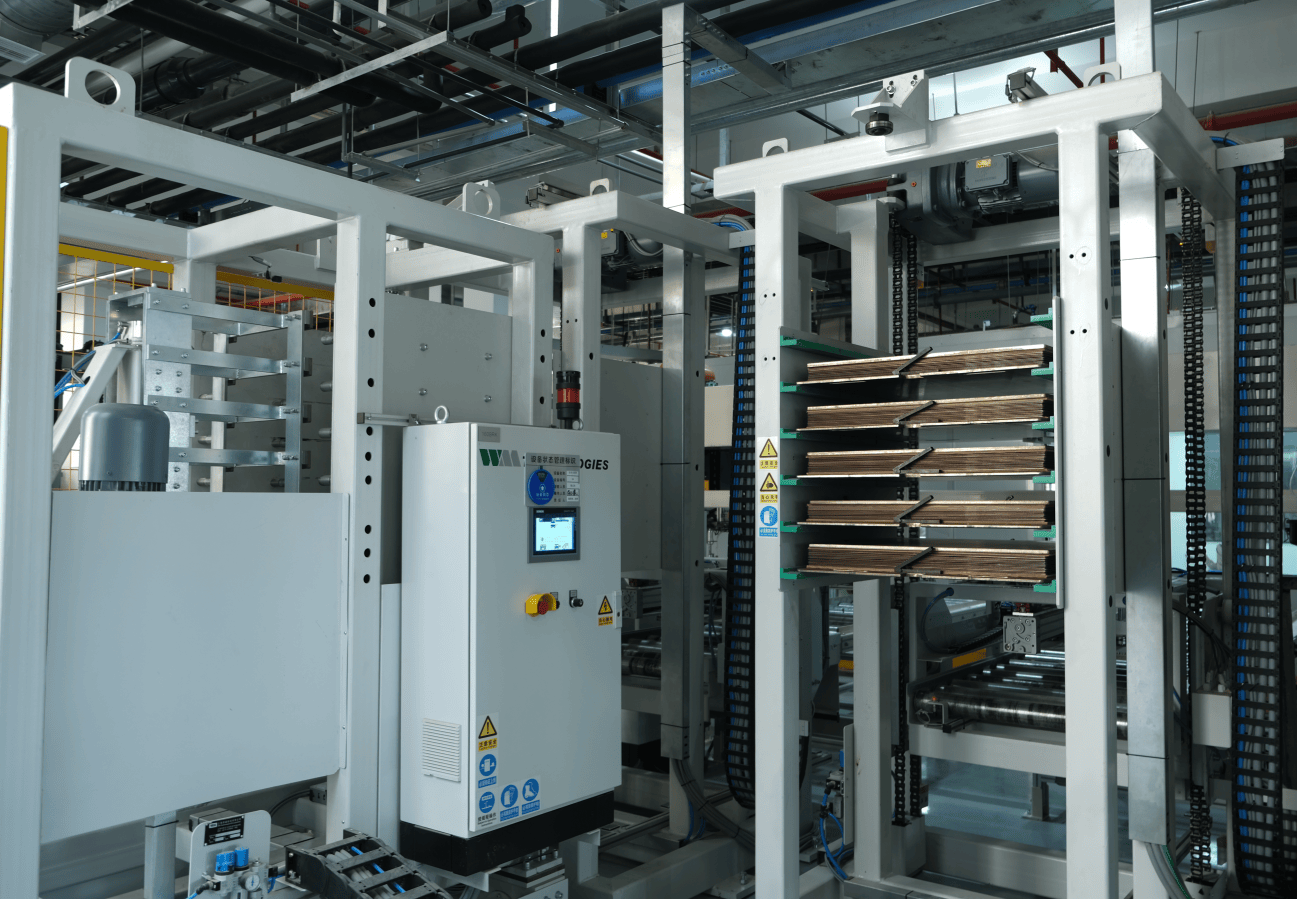

2. 设备精度：优先选择配备 LDI 曝光设备与高精度蚀刻线的厂家，捷配的富士 LDI 设备曝光精度 ±0.003mm，蚀刻线采用自动浓度控制系统，确保公差稳定；
3. 适配案例：需服务过超精密仪器厂商，捷配已为某激光测距仪品牌设计 0.18mm 间距焊盘 PCB，焊接桥连率≤0.5%，信号串扰衰减≥45dB。

3.2 设计与生产实操步骤

1. 设计阶段：使用 Cadence Allegro 软件，启用 “微小间距设计规则”—— 焊盘直径 0.25mm、间距 0.18mm，阻焊桥宽 0.08mm；通过捷配 DFM 工具校验，自动排查间距偏差、阻焊覆盖等问题；
2. 制造阶段：LDI 曝光时采用 “双面对位” 技术，对位精度≤±0.005mm；蚀刻过程中每 30 分钟抽样检测焊盘尺寸，偏差超 ±0.006mm 立即调整蚀刻参数；阻焊印刷采用 “丝网印刷 + UV 固化”，固化温度 150℃/30min；
3. 检测阶段：采用 KEYENCE 超景深显微镜（放大 500 倍）检测焊盘尺寸与边缘精度，使用安捷伦 E5063A 网络分析仪测试串扰衰减，每批次抽样 20 片，确保焊盘间距公差≤±0.008mm、串扰衰减≥40dB。

4. 案例验证：捷配精密微小间距焊盘设计实战

某半导体检测仪器厂商曾面临痛点：其核心检测模块 PCB 需设计 0.18mm 间距焊盘（焊盘直径 0.22mm），原合作厂家因蚀刻精度不足（公差 ±0.012mm），焊接桥连率达 12%，信号串扰衰减仅 30dB，导致仪器检测误差超 ±0.001mm。2024 年与捷配合作后，实施解决方案：

1. 设计优化：通过 Cadence Allegro 调整布局，高频信号焊盘与电源焊盘间距增至 0.5mm，添加 0.3mm 接地隔离带；
2. 工艺升级：采用富士 LDI 曝光 + 自动蚀刻线，蚀刻公差控制在 ±0.004mm，阻焊桥宽 0.08mm（太阳 SF-300 油墨）；
3. 信号校准：通过 ANSYS SIwave 仿真优化布线，串扰衰减提升至 48dB。

最终成果：PCB 焊接桥连率降至 0.3%，仪器检测误差≤±0.0005mm，符合ISO 10360-7 精密检测标准；批量交付周期从 20 天缩短至 12 天，该厂商已将捷配列为精密 PCB 独家供应商，年度采购量超 15 万片。

选择仪器仪表 PCB 精密微小间距焊盘设计厂家，需聚焦 “设计工具精度、蚀刻工艺控制、信号兼容性优化” 三大核心。捷配作为专业精密 PCB 服务商，具备 LDI 高精度设备、资深设计团队及超精密仪器适配案例，可实现 0.15mm 间距焊盘蚀刻公差 ±0.004mm、串扰衰减≥45dB 的行业领先水准。
