成就机器人智慧之眼:MPS发布最新角度传感器MAQ600A
创始人
2025-11-06 12:06:33
0次

MPS芯源系统近日发布一款最新的角度传感器MAQ600A,其高精度、高带宽,小尺寸与灵活性,和机器人及灵巧手市场解决方案高度适配。

随着人工智能技术的发展,从踢不倒的机器狗,到春晚跳舞机器人,具身智能正越来越多的出现在公众的视野,人形机器人、机器狗和灵巧手,作为具身智能的载体,未来将走进工厂、走入人们的生活,也将为人们的生活带来翻天覆地的变化。

在具身智能的本体中,运动能力和运动感知能力至关重要,人形机器人和机器狗如何控制自身的姿态,灵巧手在任务中如何做出精准的动作,具身智能感知自身运动的一个关键部件,就是隐藏在关节中的一颗小小的芯片——角度传感器。

作为机器人的"智慧之眼",市场上的角度传感器芯片众多,那么MPS的磁角度传感器MAQ600A是如何在机器人和灵巧手关节角度检测方案中脱颖而出的?

芯片特点

1. 高精度:毫厘之间,掌控精准动作

作为一款高精度的磁角度传感器,MAQ600A 内部集成了精密隧道磁阻 (TMR) 元件,RMS噪声低于0.015°,帮助灵巧手实现高分辨率和重复定位精度,MAQ600A 在全工作温度范围内误差 (INL)低于0.6°,使用片上32点查找表进行用户校准后,误差小于0.1°,可配置为12位至15位分辨率的绝对角度输出,保证灵巧手在全温度范围的绝对精度。

2. 高带宽:快速响应,捕捉瞬间变化

MAQ600A还具备高带宽的优势,在150Hz带宽条件下具有14.8位分辨率,在13kHz带宽下具有12.5位分辨率,此外,MAQ600A采用了延迟补偿技术,延迟时间在±0.5us内,可有效支持快速环路控制。

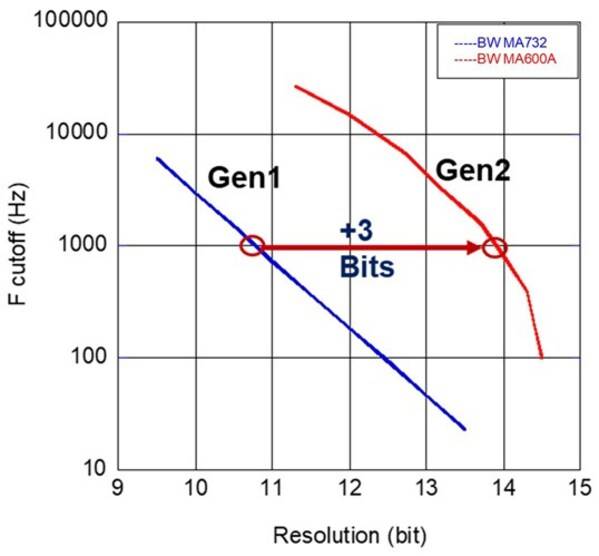

MA(Q)600A带宽和精度的提升

3. 小尺寸封装:小巧身躯,构筑极致精巧

MAQ600A采用小尺寸QFN-16(3mmx3mm)封装,在灵巧手关节模组的狭小空间内,既能降低轴向尺寸,使得灵巧手的结构更加紧凑,外形更加精巧,又能节约PCB布板面积,为其他组件节省宝贵的PCB空间,同时也降低了整体重量,提高灵活性和能源效率。

4. 安装灵活:随心所欲,适配多种结构

MAQ600A可检测20mT至>100mT的宽磁场范围,可供选择的空间位置范围大,同时支持轴端(在轴)和侧轴(离轴)安装配置,安装方式灵活,结构设计不受限。此外,MPS提供便捷的在线仿真工具,为磁场设计提供精细指导。

MAQ600A在轴和离轴安装

5. 快速上手:多种套件,助力量产无忧

MAQ600A配套了丰富的应用资源,除在线磁场仿真工具外,评估套件用于快速使用或评估产品,MPS还提供离轴校准的工装平台,可以兼容多种电机类型,支持光编校准和匀速自校准,搭配评估套件可以一键校准,助力客户稳定量产。

6. 接口丰富:畅连无阻,兼容不同系统

MAQ600A有多种接口可供选择,包括用于数字角度读取和芯片配置的串行外设接口(SPI),用于数字角度读取的同步串行接口(SSI),脉冲数可配置为1–4096的增量ABZ正交编码器接口,增量UVW编码器输出,脉宽调制(PWM)绝对输出,支持多圈或速度输出选项。

应用介绍

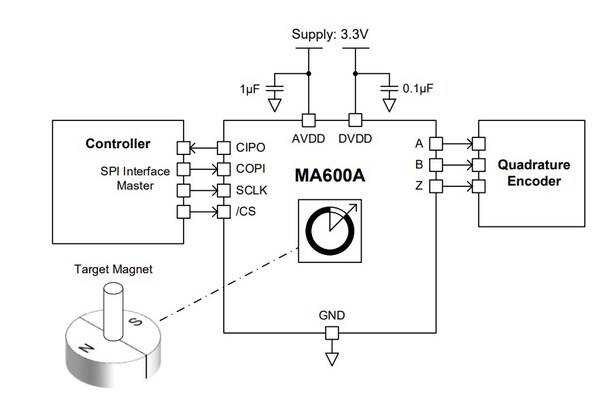

MAQ600A典型应用框图

MAQ600A在灵巧手和机器人中的应用

灵巧手的执行器由电机、减速器和驱动板组成,电机输出轴为高速端,转速高出力小,减速器输出轴为低速端,速度低出力大。通常高速端的角度传感器用于电机控制,要在高带宽下保持精度,低速端的角度传感器用于关节位置记录,要求体积小、精度高。MAQ600A高精度高带宽的特性完美符合灵巧手的设计需求,小体积封装和灵活的安装方式能让设计者摆脱结构限制,使用MAQ600A设计出更有竞争力的产品。

MAQ600A灵活的安装方式

主关节模组和灵巧手关节类似,也包括电机(高速端)和减速器(低速端),角度传感器安装在驱动板上,不同的是低速端可以来自减速器本身,也可以来自于单独的齿轮组。通常,关节模组高速端精度要求很高,需要中空结构,磁码盘的方案最为常见,但磁码盘方案成本过高,市场迫切期望有低成本的替代方案出现。MAQ600A提供了不同的思路,在高速端,搭配多极磁环,MAQ600A可以实现高精度的角度检测;在低速端,MAQ600A更能轻松满足精度和尺寸要求。

MAQ600A主关节应用框图

应用资源介绍

• 评估板:EVKT-MagAlpha-MagDiff

• 测试板:TBMA600A-Q-LT-00A

• 上位机:MagAlphaEvaluationApp

• 磁场仿真工具:MagneticSensorSimulationTool

• 应用说明和相关技术文章:

• 磁性角度传感器:分辨率说明

• 侧轴配置中的线性度:需要注意什么?

• 使用MagAlpha™器件检测BLDC转子位置

• 在偏轴安装中使用MagAlpha™

• 使用MagAlpha™器件替代光学编码器

• 如何为轴端安装的MagAlpha™选择合适的磁铁

• 使用MagAlpha使用MagAlpha串行接口的高级功能串行接口的高级功能

• 参考案例:

• 高带宽磁性位置传感器用例:精密机器人精密机器人

公司简介:

MonolithicPowerSystems,Inc.(MPS)是一家全球领先的半导体公司,专注于基于芯片的高性能电源解决方案。MPS的使命是减少能源和材料消耗,从各方面改善生活质量。公司于 1997年由 CEOMichaelHsing成立,拥有三大核心优势:深厚的系统级知识、卓越而专业的半导体设计能力、专有的半导体工艺、系统集成技术及创新能力。这些综合优势使 MPS能够为客户提供可靠、紧凑和单片集成的解决方案,使其产品更节能、更经济,同时也为我们的股东带来持续的投资回报。
