在PCBA设计与制造过程中,选择合适的PCB基材至关重要。基材不仅决定了PCB的电气性能、热性能、机械强度,还直接影响产品的长期稳定性与可靠性。

随着电子产品的性能要求不断提升,基材的选择也变得越来越复杂。本文将从材料特性、应用场景及选择技巧等方面,为您提供一份全面的PCB基材选择指南,帮助工程师在众多基材中做出最适合的选择。

一、什么是PCB基材?

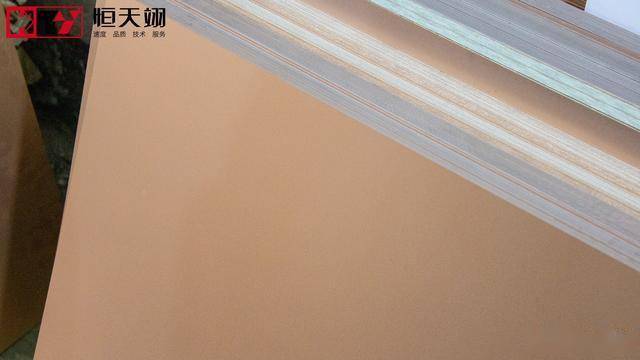

PCB基材,即印刷电路板的基本材料,通常由基板(Substrate)和铜箔层(Copper Foil)构成。基板提供了机械支撑和电气绝缘,而铜箔层则用于连接电路。常见的PCB基材有FR-4、CEM-1、CEM-3、铝基板、陶瓷基板、Rogers基材等。不同的基材具有不同的电气特性、热稳定性和加工难度,适用于不同的应用需求。

二、常见PCB基材类型及特点

✅ 1. FR-4基材

特点:FR-4(Fire Retardant)是最常见的PCB基材,主要由环氧树脂与玻璃纤维布复合而成。FR-4材料强度高、稳定性好,适用于一般电子产品。

应用:大多数消费类电子产品、计算机、通信设备等。

优点:价格低廉、加工简便、强度高、绝缘性能好。

缺点:高频性能差,温度稳定性不如其他高端材料。

✅ 2. CEM-1/CEM-3基材

特点:CEM(Composite Epoxy Material)基材主要用于低端应用,CEM-1由环氧树脂和纸基材构成,CEM-3则是环氧树脂和玻璃纤维组合。

应用:低成本电子设备、家电、普通电路板。

优点:比FR-4便宜,适合简单的PCB设计。

缺点:强度较差,热稳定性差,容易变形。

✅ 3. 铝基板

特点:铝基板由铝合金和PCB结构组成,常用于需要散热的高功率应用中。

应用:LED照明、功率模块、电源管理等。

优点:良好的热导性,适合高功率应用。

缺点:加工难度较大,成本较高。

✅ 4. 陶瓷基板

特点:陶瓷基板具有极好的热稳定性和电气绝缘性能,广泛应用于高频和高功率设备中。

应用:高频射频电路、微波设备、汽车电子、军事工业等。

优点:出色的热导性和耐高温性能。

缺点:价格昂贵,加工难度大。

✅ 5. Rogers基材

特点:Rogers基材具有优秀的高频性能和稳定性,常用于高速电路和高频电路设计。

应用:5G通信、卫星通信、雷达、电力电子、射频系统等。

优点:低损耗、高频稳定性好、适用于复杂电路设计。

缺点:价格昂贵,生产工艺要求高。

三、如何选择合适的PCB基材?

✅ 1. 根据工作频率选择

低频应用(<500MHz):FR-4、CEM-1/CEM-3足以满足基本要求。

中频应用(500MHz–3GHz):可以选择FR-4或高Tg FR-4基材,适用于大多数消费电子产品。

高频应用(>3GHz):选择Rogers基材、陶瓷基材或铝基板,适用于通信、雷达、卫星、5G基站等应用。

✅ 2. 根据散热要求选择

对于功率较大的电路板,特别是LED驱动、电源模块、功率放大器等,需要使用导热性能好的基材,如铝基板和Rogers基材。

高散热需求:铝基板、Rogers基材

普通散热需求:FR-4、CEM基材

✅ 3. 根据环境要求选择

高温环境:选择耐高温、低膨胀系数的高Tg材料,如FR-4(Tg170及以上)或Rogers基材。

恶劣环境:陶瓷基板可耐极端温度,适用于高温、高湿等恶劣环境。

✅ 4. 考虑成本与生产难度

低成本、高产量:选择FR-4或CEM基材,适合大多数消费类电子设备。

高端、复杂设计:选择Rogers基材、陶瓷基板,适用于射频、高频应用,但需要考虑生产成本与加工难度。

你的PCBA设计是否面临基材选择难题?是否需要一家专业的PCBA加工厂,提供各种基材(FR-4、Rogers、铝基板、陶瓷基板)支持?恒天翊可以帮你!恒天翊提供全方位的基材选择,支持小批量与大批量生产,专业为客户提供最合适的基材方案与加工工艺。

四、基材选择常见误区与解决方案

✅ 1. 忽视信号完整性问题

许多工程师在选择PCB基材时,过于关注成本和生产周期,而忽视了高频信号的损耗问题。对于高频电路,选择合适的材料至关重要,Rogers或陶瓷基板能有效降低信号衰减。

✅ 2. 不匹配散热需求

在选择基材时未考虑电路板的散热需求,导致高功率电路板过热,影响元件寿命。建议高功率模块使用铝基板、热传导涂层等散热解决方案。

✅ 3. 选错材料影响加工精度

某些材料的加工难度较大,选材不当可能导致PCB加工精度差,影响成品率。应根据产品的复杂度选择合适的基材,如对复杂结构要求较高时,可以选用高Tg FR-4或Rogers材料。

你是否在寻找既能提供丰富基材选择,又能确保高精度加工的PCBA工厂?恒天翊不仅拥有丰富的基材选择,还提供全流程的PCB设计、加工、SMT贴片、功能测试等一站式服务。无论是低频应用还是高频应用,我们都能提供最适合的基材方案,确保高性能与可靠性。

五、总结

PCB基材选择是影响PCBA设计与性能的关键步骤。无论是高频通信、功率管理,还是普通消费电子产品,选择合适的基材都能保证电路板的信号完整性、热性能和机械稳定性。通过本文提供的选择指南,您可以根据实际需求、成本与性能要求,做出最合适的材料选择,从而提升产品的整体可靠性和市场竞争力。
