dvr动态电压恢复装置原理详解解析
创始人
2025-11-05 19:35:26
0次

在半导体生产线的光刻机旁、医疗ICU的监护仪前、数据中心的服务器机房里,电网电压暂升、暂降等异常哪怕只持续几十毫秒,都可能引发设备停机、数据丢失甚至元件损毁。DVR动态电压恢复装置作为治理这类问题的核心设备,其高效补偿能力已得到广泛认可,但多数用户对其背后的运作原理并不清楚。常州创稳电气作为专注电压治理的专业厂家,将从核心概念、运行流程到技术支撑,全面拆解DVR动态电压恢复装置的原理。

一、先明概念:DVR动态电压恢复装置是什么?

要理解原理,首先需明确DVR动态电压恢复装置的核心定位与技术特征,这是掌握其工作逻辑的基础。

1. 核心定义:串联补偿的电压“修复师”

• 设备属性:DVR动态电压恢复装置是串联于电网与敏感负载之间的主动式电压补偿设备,与传统并联稳压设备不同,它通过“注入补偿电压”而非“调节电流”来修复电压异常,相当于在供电回路中增设了精准的“电压调节器”。

• 核心目标:当电网出现0.1-0.9倍额定电压的暂降或1.1-1.8倍额定电压的暂升时,DVR动态电压恢复装置能快速生成与电网同频同相的补偿电压,注入回路后抵消异常偏差,确保负载端电压始终稳定在额定范围。

2. 关键特征:区别于普通稳压设备的核心优势

• 响应速度:DVR动态电压恢复装置响应时间达毫秒级,常州创稳电气的设备可实现≤5ms的极速响应,远快于普通稳压设备的秒级反应,能捕捉到电网瞬时波动。

• 补偿精度:依托高精度电力电子技术,常州创稳电气DVR动态电压恢复装置补偿精度控制在±0.5%以内,可精准调节电压幅值与相位,而普通设备精度多仅为±2%。

• 谐波控制:内置低谐波滤波电路,能将输出谐波畸变率抑制在3%以内,避免补偿过程中对精密设备造成二次干扰。

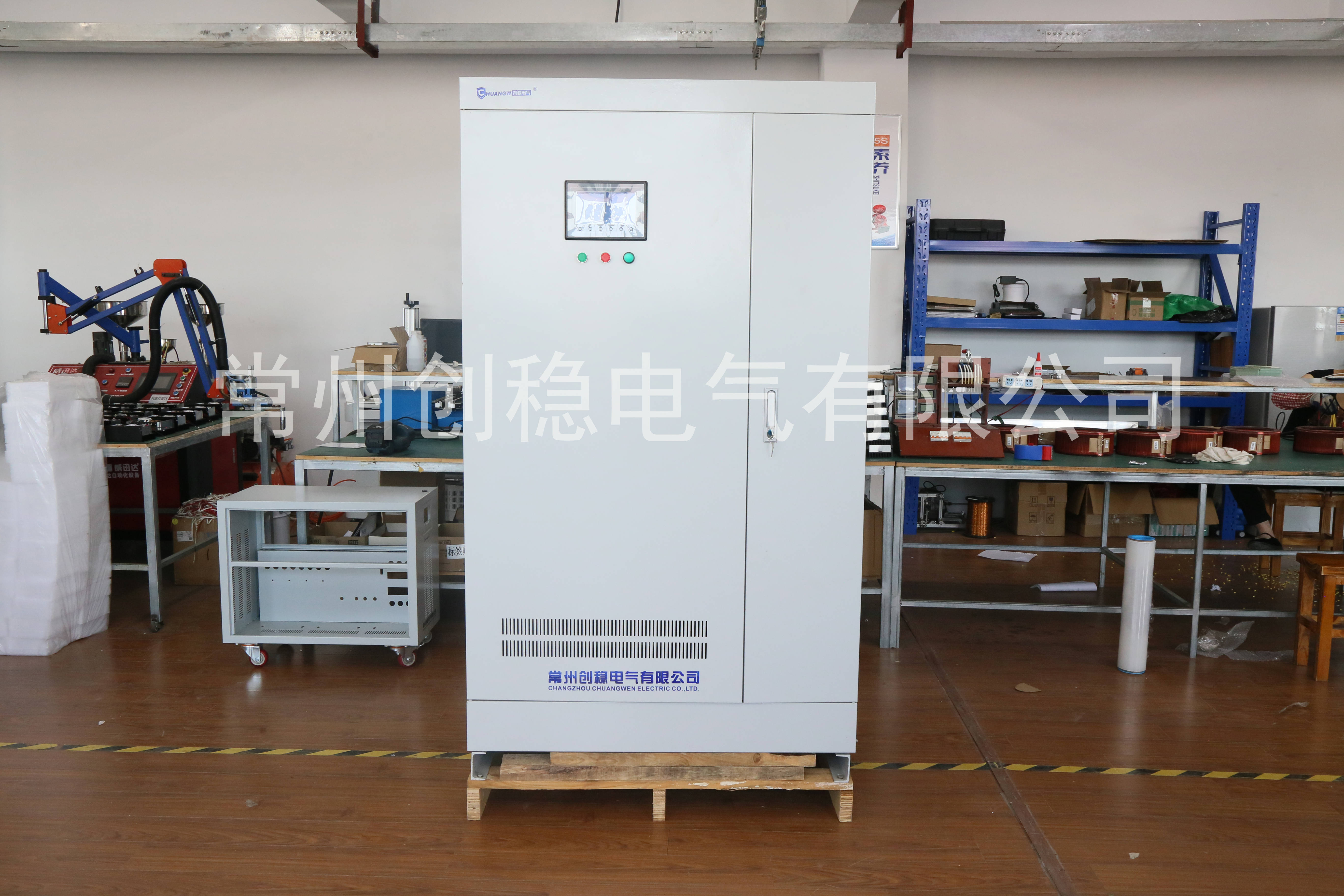

电压补偿装置

二、拆解流程:DVR动态电压恢复装置如何运作?

DVR动态电压恢复装置的工作过程遵循“检测-判断-补偿-恢复”的闭环逻辑,每个环节紧密衔接,共同实现电压精准治理。

1. 检测环节:毫秒级捕捉电压异常

这是DVR动态电压恢复装置启动补偿的前提,核心在于“早发现、准识别”。常州创稳电气DVR动态电压恢复装置采用进口高精度电压传感器,每秒采集上万次电压信号,检测精度达±0.2%,可同时监测电压幅值、频率与相位,即便是0.1V级别的细微波动或毫秒级暂降暂升,都能被精准捕捉,避免因检测滞后遗漏隐患。

2. 判断环节:高速分析触发条件

检测到信号后,DVR动态电压恢复装置需快速判断是否启动补偿。其控制核心搭载FPGA高速处理器,常州创稳电气设备可在0.5ms内完成信号分析,对比预设阈值(通常为额定电压±5%)。同时内置“波动持续时间判断”功能,仅当异常持续超过50微秒时才触发补偿,有效避免电网瞬时毛刺导致的无效动作。

3. 补偿环节:精准注入补偿电压

这是DVR动态电压恢复装置原理的核心,需完成“能量供给-电压转换-精准注入”三步。

• 能量供给:依赖储能模块提供补偿电能,常州创稳电气根据场景适配介质——高频补偿场景用超级电容(充放电快、寿命超10万次),长时间补偿场景用锂电池(支持持续补偿30秒以上)。

• 电压转换:通过工业级IGBT芯片构成的功率变换模块,将储能介质的直流电能逆变为与电网同频同相的交流电压,开关频率达20kHz,转换效率超95%。

• 精准注入:通过串联变压器将补偿电压注入供电回路,与电网异常电压叠加抵消,瞬间恢复负载端电压稳定。

4. 恢复环节:自动切换待机状态

当电网电压恢复正常并稳定300毫秒后,DVR动态电压恢复装置自动停止补偿,切换回待机模式,同时储能模块进入充电状态以备下次使用。常州创稳电气设备还能通过面板、手机APP同步反馈“待机/补偿/故障”状态,方便用户实时掌握运行情况。

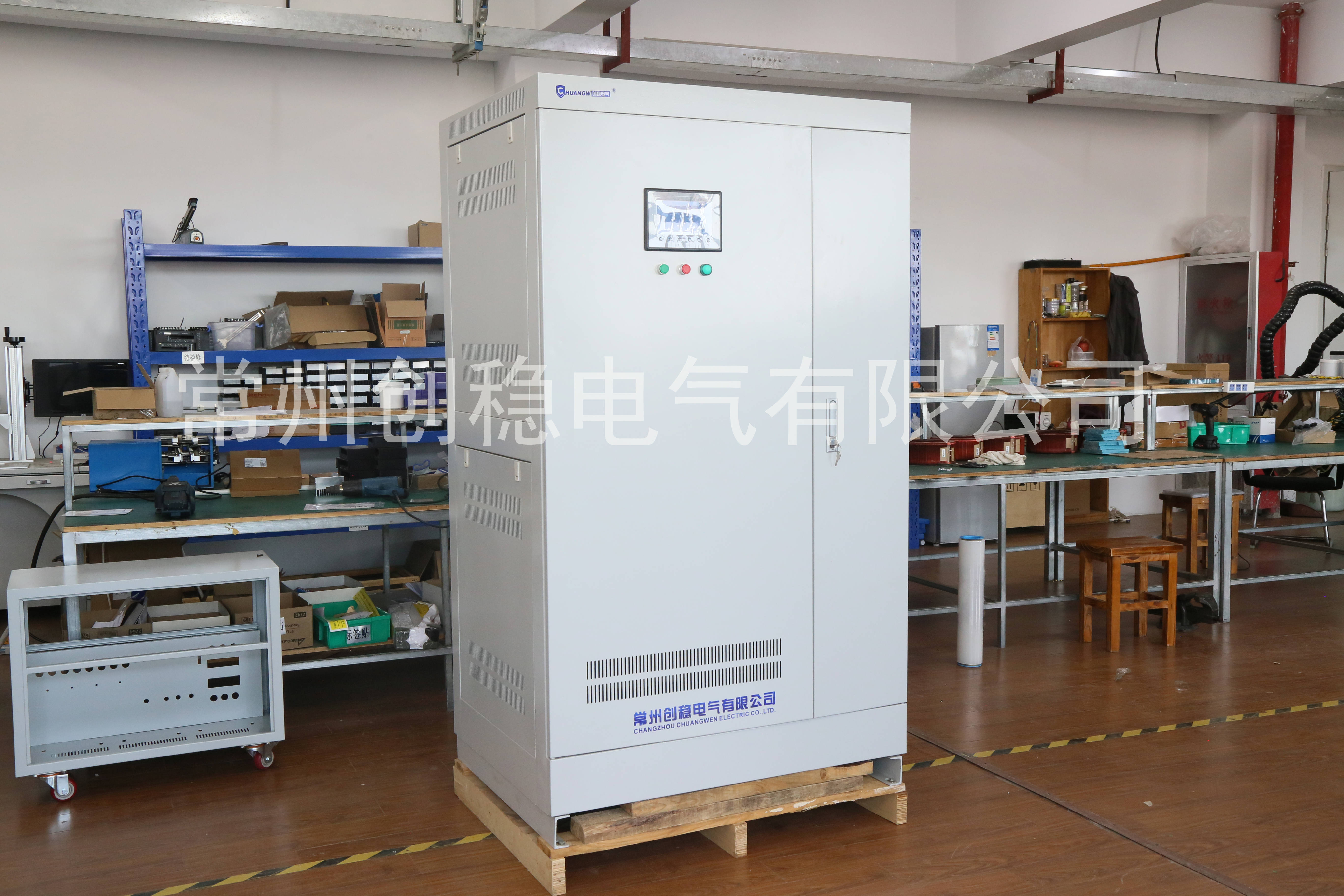

动态电压调节器(DVR)

三、技术支撑:哪些核心技术保障原理落地?

DVR动态电压恢复装置的高效运作,离不开三大核心技术的支撑,这也是其原理实现的关键。

1. 串联补偿拓扑技术

采用串联接入方式,使补偿电压能直接抵消线路阻抗压降,相当于“主动修正”电压偏差,相比并联补偿对电压的控制更直接、精度更高,尤其适用于特定线路的电压治理。

2. 双向功率变换技术

具备整流与逆变双向功能:正常时整流为储能模块充电,故障时逆变输出补偿电压,实现能量双向流动,既保证补偿可靠性,又降低电能损耗。

3. 高精度控制算法

采用电压外环、电流内环的双闭环控制策略,实时调节补偿电压的幅值与相位,确保注入的电压与电网完美同步,实现无差补偿。

四、场景印证:原理适配哪些实际需求?

DVR动态电压恢复装置的原理设计使其能适配多行业电压治理需求:

• 工业场景:针对半导体光刻机等设备,常州创稳电气DVR动态电压恢复装置以超级电容储能实现高频次快速补偿,某电子厂部署后停机次数归零。

• 医疗场景:为ICU设备定制双回路保护方案,谐波畸变率≤2%,保障诊疗设备电压稳定。

• 新能源场景:适配10kV高压等级,支持宽温运行,解决光伏PCS因电压暂降脱网问题。

总结

DVR动态电压恢复装置的原理本质,是通过“串联接入-精准检测-高速判断-能量转换-精准补偿”的全链条技术实现电压主动修复。常州创稳电气通过优化传感器、处理器、储能介质等核心组件,让这一原理在实际应用中更具响应速度快、补偿精度高、场景适配强的优势。理解其原理不仅能帮用户认知设备价值,更能精准匹配自身电压治理需求。在对供电质量要求严苛的领域,DVR动态电压恢复装置凭借成熟的运作原理,已成为保障用电安全的核心力量。
