安科瑞ANSNP中线安防保护器一站式消除谐波电流
创始人
2025-11-05 14:35:33
0次

产品背景

随着电力电子类设备在社会中的使用范围越来越大,在各种工业,商业和民用应用领域中非线性负载的大量使用以及三相不平衡等问题的存在会导致中性线电流过大,容易引起中性线绝缘层老化起火从而引发火灾,存在较大的安全隐患。

中线安防保护器的基本原理为:通过电流检测环节采集系统中性线上各次谐波电流,经控制器快速计算并提取各次谐波电流的含量,生成谐波电流指令,通过功率执行器件输出与谐波电流幅值相等方向相反的补偿电流,补偿电流注入中性线,实现消除中性线电流的目的。

02

N线电流影响造成的危害

2.1线路发热,加速绝缘老化,火灾危险

N线电流过大,会使线路产生大量热量,加速绝缘老化,缩短线路使用寿命,甚至可能使绝缘层熔化引发短路和火灾

2.2损坏电气设备,三相电压严重失衡

不平衡电流在N线产生的电压降会使三相电压不平衡加剧,导致部分设备电压异常,影响设备正常运行

2.3影响计量准确性

在三相四线制计量系统中,N线电流异常会使电能表计量出现偏差,给用户和供电部门带来经济损失

2.4引发保护装置误动作

N线过流可能使剩余电流动作保护器等保护装置误动作,导致供电中断,影响供电可靠性。

2.5触电风险增加

正常时N线电位接近零,但电流过大时,N线可能出现较高电位,当人体接触与N线连接的设备外壳等部位时,会有触电危险。

2.6接地故障隐患

在TN系统中,N线电流过大可能使接地电阻上的电压升高,扩大故障影响范围,增加人员触电和设备损坏风险。

03

技术标准

在三相四线制低压0.4kV配电系统中,中性线一般小于等于相线的线径,而当中性线中存在3N次谐波时,中性线电流非常容易超过相线电流。

国标及行业应用标准也在不断更新,中性线谐波问题开始被重视,为N线电流治理提供了强有力的支撑

GB 50054-2011《低压配电设计规范》

GB 17625.1-2012《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》

GB/T 17625.8-2015《电磁兼容限值每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值》

04

产品系列化

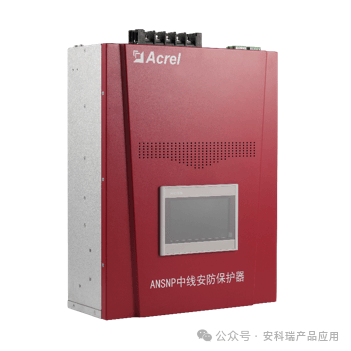

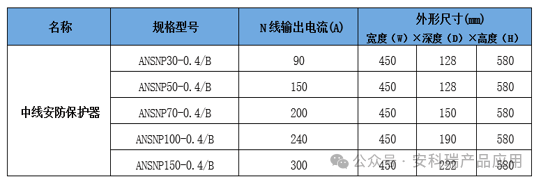

4.1产品系列化(单位:A):

ANSNP30、ANSNP50、ANSNP70、ANSNP100、ANSNP150

4.2 N线电流治理能力

ANSNP30:N线电流治理能力0~90A;

ANSNP50:N线电流治理能力0~150A;

ANSNP70:N线电流治理能力0~200A;

ANSNP100:N线电流治理能力0~240A;

ANSNP150:N线电流治理能力0~300A;

4.3 功能用途:

对末端回路电流进行检测、分析,治理谐波及三相不平衡,可治理由3N次谐波和三相不平衡造成的N线电流过大问题,消除其造成的电气火灾安全隐患;

末端配电系统智能稳压功能,漏电检测,温度检测;

实现系统N线电流治理,同时具备谐波电流、无功功率、杂散

电流、系统电流突变,谐波电流突变的抑制功能;

系统节能功能;降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题,实现综合节能。同时可以提高系统的元件使用寿命,降低维修成本

无线数据传输功能及手机APP交互功能

05

终端治理系统

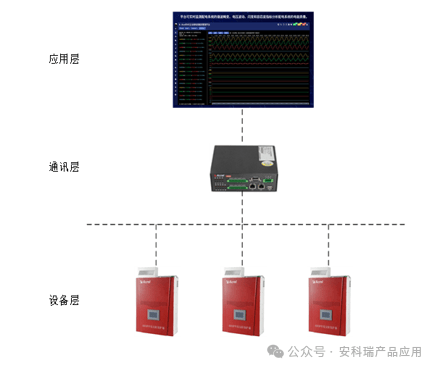

06

应用行业

机场/体育馆/影剧院:照明灯光系统,音响系统;

学校/研究院:精密实验室,机房,数据中心;

医院:医用大型设备使用室,如手术室楼层,医学成像检验科,放疗科等;

商业综合体:大型LED屏幕,舞台调光系统,地下停车场充电桩区域;

制造业:中小型制造业

应用场景

(LED显示屏/LED亮化工程/商场商贸城店铺/单相充电设备/单相变频器/光氧消毒设备/体育场馆会场照明/网络机房

07

应用案例

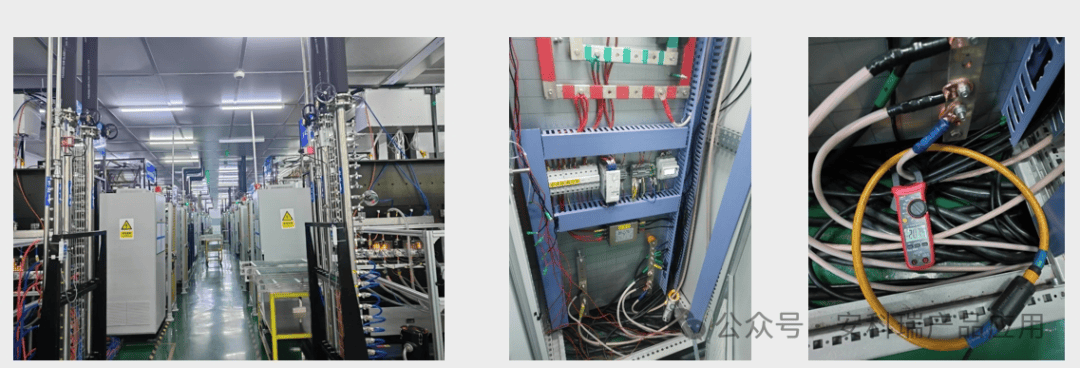

江苏某制造企业由于存在大量的LED照明灯具和可控硅调功器控制的电加热设备致使产生大量的3次谐波,N线电流最大可达500A左右,线缆和断路器发热异常,现场的生产设备受到严重影响,生产效率下降。现场18个末端治理点位,以某个末端配电箱为例进行N线治理测试。

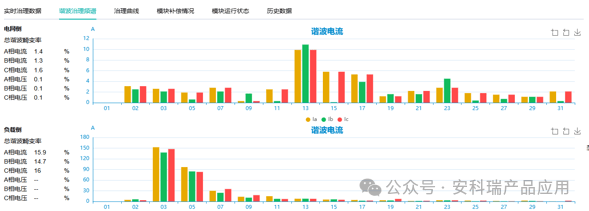

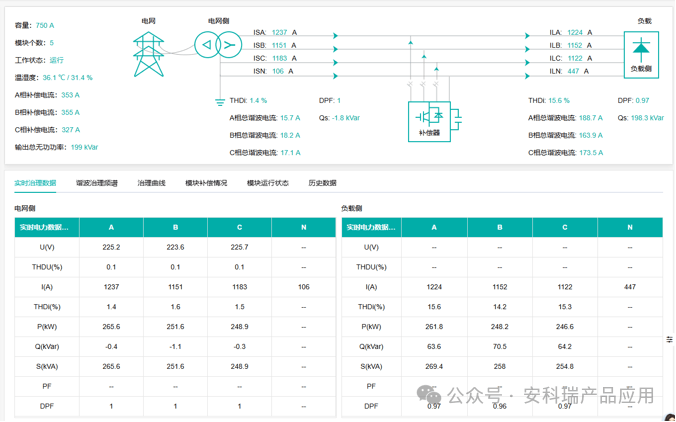

治理效果对比

治理前

治理后

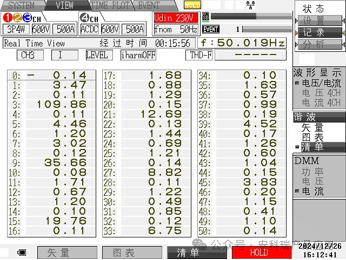

现场情况:加热管投入运行少,功率小,电流小,此时N线电流120A左右;加热管投入运行多,35%功率运行,N线电流较大,可达480A左右。

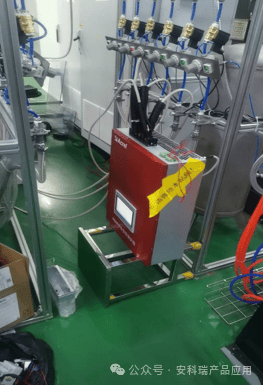

设备配置:1台ANSNP100壁挂模块

治理效果:

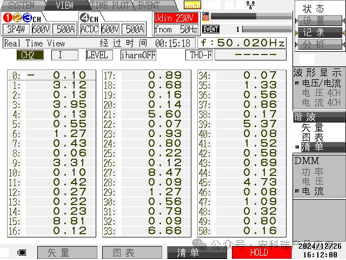

N线电流减小。3次和9谐波电流由治理之前的109.86A和35.66A降低到3.95和3.3A,ANSNP对于N线电流中3次谐波的治理能力补偿率在97%及以上,符合前期预期的治理要求;

线缆和断路器的温度降低

作者简介:

李春逸,男,现任职于安科瑞电气股份有限公司 技术咨询:19821750213
