上海约瑟 电流继电器 DL-31/2 电流整定值0.8A 嵌入式板后接线
创始人
2025-11-05 12:36:28
0次

一、基础参数

类型:电磁式瞬时动作电流继电器

品牌:约瑟(JOSEF)

用途:专为电机、变压器及输电线路的过负荷和短路保护设计,作为保护装置的启动元件。

整定值与范围

动作电流整定值:0.8A(线圈串联时)

整定范围:0.2A~200A

调整方式:通过线圈串并联设计实现整定值灵活调整。

二、动作特性

瞬时动作

当电流升至整定值(0.8A)或以上时,继电器立即动作:

动合触点(常开触点)闭合

动断触点(常闭触点)断开

动作时间:

1.1倍动作值时:≤0.12秒

2倍动作值时:≤0.04秒

返回特性

当电流降低至0.8倍整定值(0.64A)时,继电器返回:

动合触点断开

动断触点闭合

返回系数:≥0.8(整定电流为200A时不小于0.7),确保可靠返回。

三、结构与设计

磁系统

电磁式设计,磁系统包含两个线圈,线圈出头接在底座端子上,支持串并联调整。

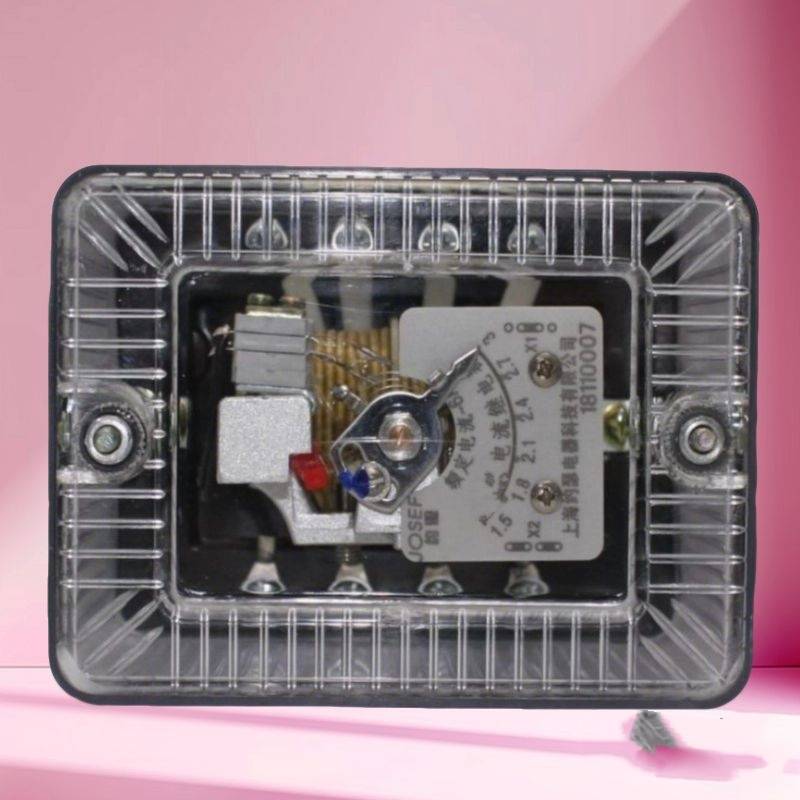

刻度盘指针通过改变游丝反作用力矩调整动作值,操作简便。

壳体与安装

壳体形式:嵌入式插拔结构,便于安装和拆卸。

四、触点与容量

触点配置

动合触点:1个

动断触点:1个

触点容量

电压:≤250V

电流:≤2A

断开功率:

直流电路(时间常数≤5×10⁻³s):50W

交流电路:250VA

五、绝缘与可靠性

绝缘性能

电路对外壳(非导电金属部分)的绝缘电阻:≥300MΩ(使用500V兆欧表测量)。

寿命与可靠性

机械寿命:5000次

电气寿命:500次

动作误差:每整定值误差≤±6%,确保精度。
