不知道怎么选电容,这份铝电解电容选型指南请收好
创始人
2025-11-05 12:06:42
0次

铝电解电容的选型需从电气参数、环境适应性、物理特性及品牌质量四个维度综合考量,以下是具体指南:

一、核心电气参数选型

  1. 额定电压
  • 选择原则:额定电压需高于电路最高工作电压,建议留出20%-30%余量。例如,12V电路应选用16V电容,220V交流电路需选择400V以上型号。
  • 风险规避:过压会导致电容击穿,引发漏电或爆炸,因此需严格遵循电压降额设计。
  1. 标称容量
  • 电源滤波场景:
  • 输入电容:按2-3μF/W估算(如10W电源配20-30μF)。
  • 输出电容:按50-100μF/A配置(如1A输出配50-100μF)。
  • 耦合电路:低频应用需更大容量(>1μF),高频应用需低ESR电容(如固态电容)。
  • 容量偏差:普通电路允许±20%误差,精密电路需选择±10%以内。
  1. 等效串联电阻(ESR)
  • 高频应用:开关电源需选择ESR<50mΩ的型号,必要时并联0.1μF陶瓷电容改善高频特性。
  • 低频应用:ESR对性能影响较小,可优先选择大容量电容。
  1. 纹波电流额定值
  • 需大于实际工作值的1.2倍,高温环境下需进一步降额使用(如105℃时按50%计算)。

二、环境适应性选型

  1. 工作温度范围
  • 普通场景:选择-40℃至+85℃型号。
  • 高温场景:选择105℃长寿命型电容,寿命公式为:

L=L0

×210

T0

−T

1

(如2000小时标称寿命在50℃下可达9万小时)。

  • 低温场景:避免使用普通电解电容,低温会导致电解液结冰失效。
  1. 特殊环境

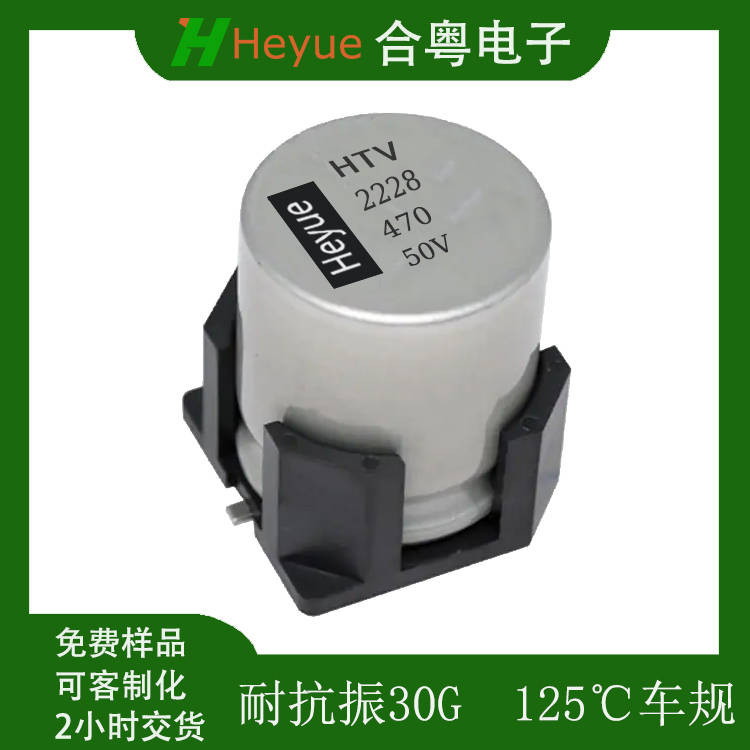

  • 高振动:选用底部加固型号或增加防振胶套。
  • 潮湿环境:采用防潮涂层或灌封处理。
  • 腐蚀环境:选择全密封结构或环氧包封产品。

三、物理特性选型

  1. 封装尺寸
  • 紧凑设计:优先选择小型化封装(如φ8×12mm SMD),但需确保容量和电压满足需求。
  • 大功率场景:10000μF以上电容需选用螺丝端子型,并注意引线长度对等效电感的影响。
  1. 安装方式
  • 引线型:适用于传统PCB穿孔,需确认引脚间距与PCB焊盘匹配。

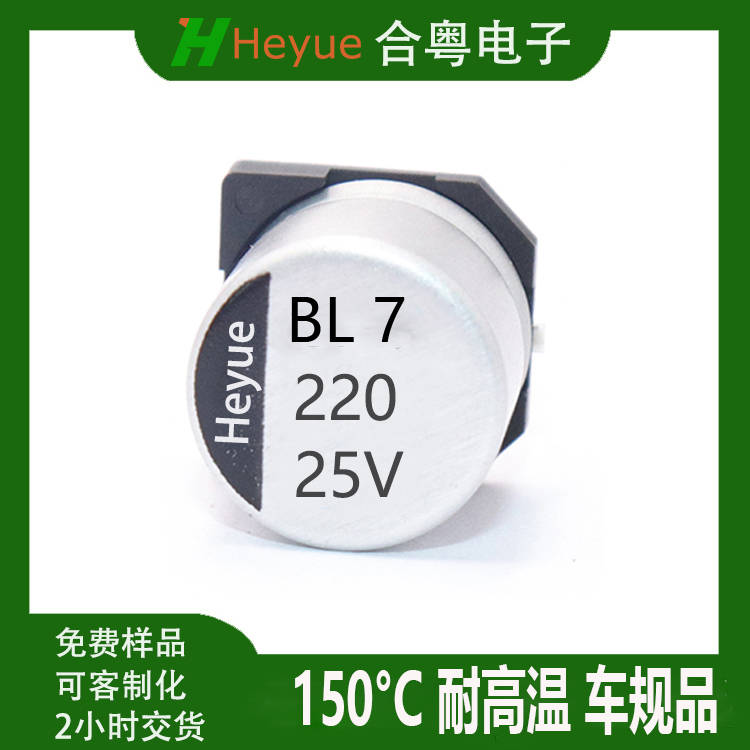

  • 贴片型:适应自动化贴装生产,节省空间。

四、品牌与质量选型

  1. 顶级品牌
  • Nippon Chemi-con(黑金刚):高压场景实力强,寿命长。
  • Rubycon(红宝石):小尺寸长寿命领域领先,节能灯行业指定供应商。
  • Nichicon:铝固体聚合物导体电容技术先进,但ESR指标略低于SANYO。
  1. 一线品牌
  • SANYO:产量和研发技术领先,电解液材料供应商地位稳固。
  • PANASONIC:电解电容和陶瓷电容实力强,高端产品以钽固体聚合物电容为主。
  1. 国产优质品牌
  • 艾华集团:国内龙头,工业电源、新能源领域表现突出。
  • 合粤电子:交期快,技术对标中高端市场。
  • 万裕三信:高压高容产品市场认可度高,品质优于多数国产厂商。

五、选型流程与注意事项

  1. 选型流程
  • 确定电压余量 → 计算最小容值 → 校核纹波电流 → 验证尺寸匹配 → 检查温度寿命 → 特殊场景验证。
  1. 注意事项
  • 严禁反向电压:反向电压>1.5V需加保护二极管。
  • 焊接温度控制:焊接时温度需控制在350℃/3秒内。
  • 量产前测试:完成85℃满载1000小时老化测试,建立失效模式数据库。
