如何使用示波器测试电源噪声?——纳米软件
创始人
2025-11-03 19:36:10
0次

电源的噪声测试其本质是精准捕捉电源输出端的电压波动,也就是测试电源的纹波、尖峰。对于噪声测试而言,需要特别注意测试环境、设备设置及连接方式,避免引入外部干扰,造成测试数据失真。

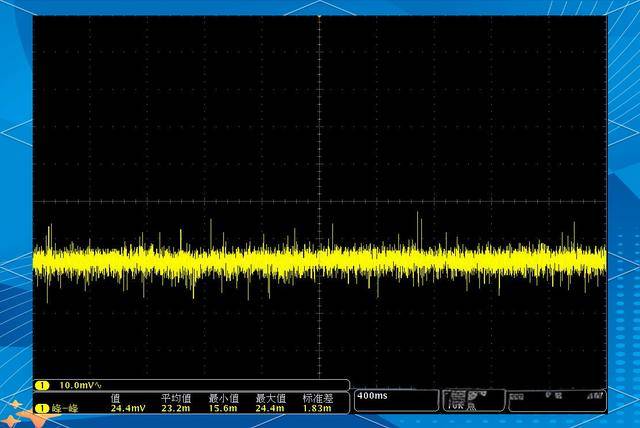

电源噪声测试

电源噪声测试设备:

直流电源、示波器、电子负载、差分探头。

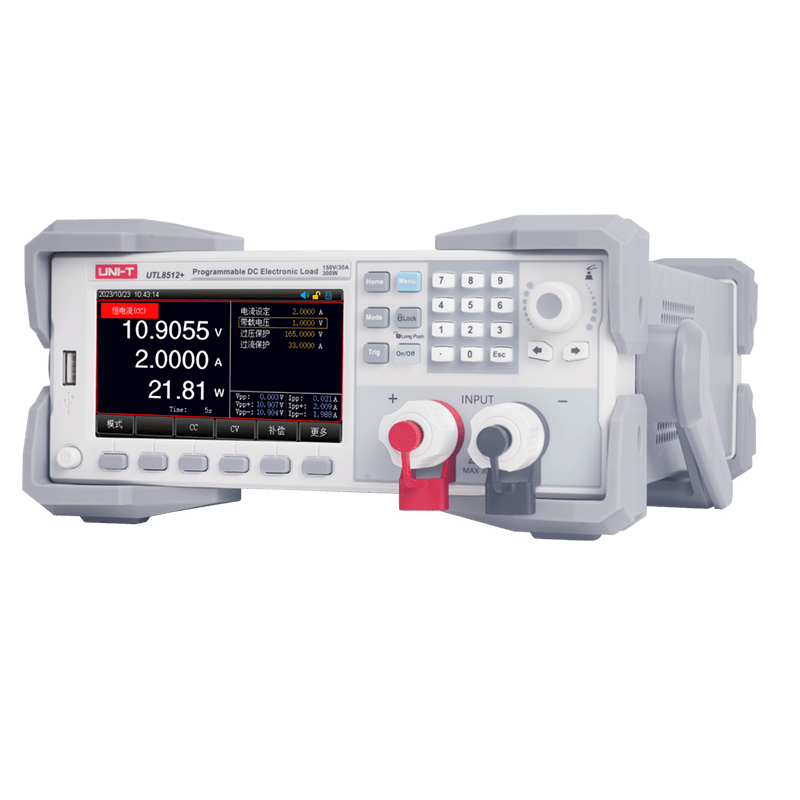

电子负载

测试步骤:

1. 在测试之前需要远离干扰源,并对示波器进行校准。

2. 通过直流电源给待测试电源模块输入稳定电压,确保输入无明显波动。

3. 将电子负载仪连接到电源输出端,设置负载电流为电源的额定负载或目标工作负载。

4. 将示波器探头正负极直接接电源输出端,接地端尽量靠近负极,最小化接地环路。

5. 根据电源模块的参数指标设置好示波器的耦合方式、时基。触发源、触发方式等参数。

6. 打开直流电源和负载的输出,在示波器上调整波形,待波形稳定后,用示波器的测量功能,选择 “峰峰值” 和 “有效值”,读取当前通道的数值。

7. 其中示波器中的峰峰值VPP即为该电源模块的噪声。

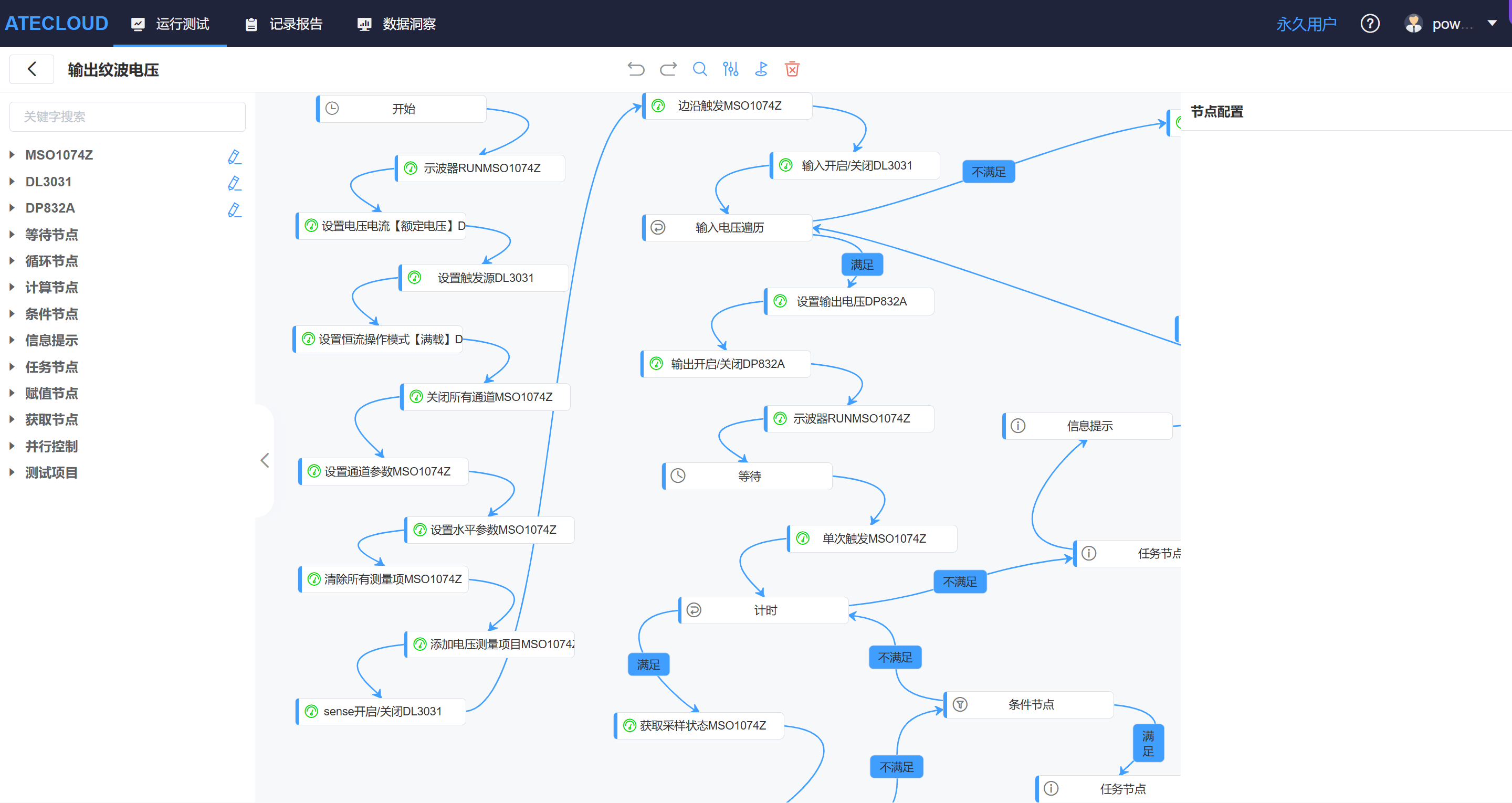

自动化测试纹波

通过以上步骤可以就可以测量出电源噪声了,测试时我们需要注意控制接地环路、排除环境干扰,确保测量到的是电源本身的噪声,而非外部引入的干扰信号。通过这种方法,可精准定位电源噪声的大小和来源,为电源滤波、EMC 优化提供依据。

当然如果有条件的话,也可以通过ATECLOUD等自动化测试平台来对电源噪声进行自动化测试。
