是德N9000B频谱分析仪与示波器联合调试
创始人
2025-11-03 12:06:50
0次

在现代电子测试领域,信号分析的全面性决定了故障诊断与系统优化的效率。是德科技(Keysight)的N9000B频谱分析仪与示波器的联合调试,通过时域与频域的深度融合,为工程师提供了强大的信号解析工具。这种协同不仅扩展了单一仪器的功能边界,更在复杂信号处理中展现了不可替代的优势。

一、联合调试的核心价值:时频域互补

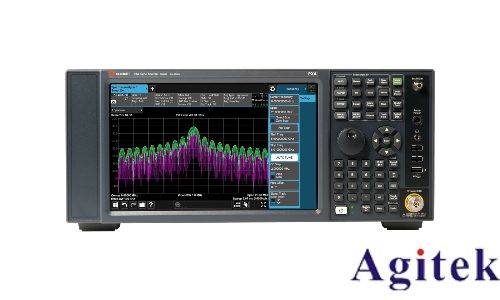

示波器擅长捕捉信号的时域细节,如波形、上升沿与脉冲特性,而频谱分析仪则精准解析频率成分、噪声与谐波。N9000B作为覆盖9kHz至26.5GHz的频谱分析设备,其-147dBc/Hz的显示平均噪声电平(DANL)确保了频域测量的高灵敏度。两者联用,可先通过示波器定位异常时域波形,再利用频谱仪追踪特定频率的干扰源,例如在通信系统中快速识别调制信号的频谱失真或电磁干扰(EMI)的频点。

二、联动机制:软件协同与硬件同步

调试方法分为软件与硬件两层。软件层面,通过Keysight InfiniiVision平台实现双仪器数据同步,用户可在同一界面切换时域波形与频谱图,直观对比信号特征。硬件层面,利用触发信号同步机制,使示波器与频谱仪在特定事件触发时同步采集数据。例如,分析开关电源噪声时,示波器触发捕获瞬态波形,频谱仪同步解析其频谱成分,确保测量时序的一致性。

三、实战应用:通信与电力电子调试案例

1. 通信系统调试:观测调制信号的时域包络后,频谱仪分析其频域特性(如OBW、ACP参数),评估系统发射合规性并定位带外干扰。

2. 电力电子故障诊断:示波器显示逆变器电流波形异常,频谱仪追踪特定谐波频率,辅助工程师调整滤波器参数以减少谐振风险。

3. EMI预兼容测试:N9000B的基本EMI测量功能结合示波器的时域瞬态捕获,可定位辐射超标的频段与对应的时间窗口。

四、调试技巧与注意事项

触发设置优化:使用示波器的边沿触发同步频谱仪的采集,确保捕获目标信号的有效频谱。

探头匹配:选择宽带探头避免高频信号失真,差分探头可抑制共模噪声。

校准与同步精度:定期校准仪器,硬件同步时注意触发延迟补偿,提升测量精度。

联合调试的本质是将信号的“时间画像”与“频率基因”融合解读。是德N9000B与示波器的协同不仅提升了信号分析的维度,更在复杂电子系统的开发、维护中构建了高效的技术桥梁。随着5G通信、新能源等领域的信号复杂度攀升,这种联用模式将成为工程师应对挑战的关键工具。
