泰克示波器MSO58B串行总线分析
创始人
2025-10-31 12:07:37
0次

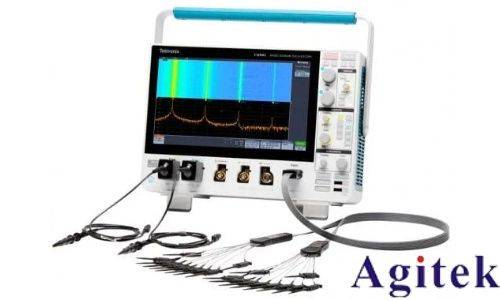

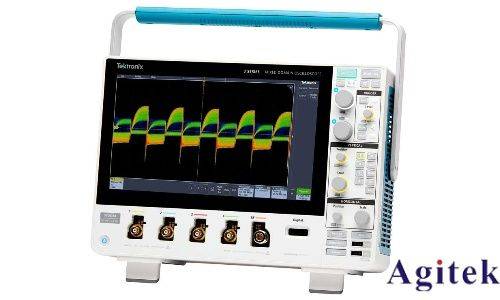

在现代电子系统设计中,串行总线通信协议如I2C、SPI、CAN等广泛应用于嵌入式系统、汽车电子、工业控制等领域。泰克示波器MSO58B凭借其强大的混合信号分析能力,为工程师提供了一套全面的串行总线调试解决方案,助力快速定位通信故障、优化系统性能。

一、多协议支持与深度解码能力

MSO58B支持多达64个数字通道(选配),可同步捕获模拟与数字信号。针对串行总线分析,该示波器内置了丰富的协议解码模块,涵盖I2C、SPI、CAN、LIN、UART、USB2.0、汽车以太网等主流协议。通过硬件解码引擎,示波器能实时解析数据包,并以波形、表格、时序图等多种形式呈现数据,大幅降低人工分析复杂度。例如,在I2C通信调试中,用户可直观查看地址、数据帧、错误标志,快速识别ACK丢失或总线冲突问题。

二、高级触发与一致性测试

面对复杂的通信场景,MSO58B的触发系统尤为关键。它支持串行总线协议触发,可自定义触发条件(如特定地址、数据值、错误类型),仅捕获目标事件,减少冗余数据。此外,示波器提供一致性测试选配功能,针对以太网、USB、汽车以太网等协议,自动验证信号时序、电压幅值是否符合标准规范,帮助工程师快速排查兼容性问题。

三、动态分析与性能优化工具

MSO58B的频谱视图与抖动分析功能,为信号完整性评估提供了多维视角。在高速串行总线中,用户可通过频谱分析定位电磁干扰来源,或利用抖动测量工具(TIE/相位噪声)量化信号失真。例如,在DDR3内存调试中,示波器结合选配的内存分析模块,可实时检测时序违例、眼图闭合,辅助优化信号传输质量。

四、人性化操作与高效协作

10.1英寸电容触摸屏与直观的用户界面,使协议配置与数据分析流程简洁高效。工程师可通过拖拽操作快速设置解码参数,并利用波形缩放、标记注释功能聚焦关键细节。此外,示波器支持LAN远程控制与e*Scope网络浏览器界面,便于团队协同调试或远程维护。

五、应用场景与价值体现

在新能源汽车开发中,MSO58B的CAN FD解码与FlexRay分析功能,可助力诊断车载网络通信延迟;在工业物联网设备调试中,SPI与UART协议触发帮助快速定位嵌入式系统的时序错误。通过自动化解码与一致性测试,该示波器显著缩短了调试周期,提升了产品可靠性。

泰克MSO58B以其全面的协议支持、精准的触发解码能力与友好的交互设计,为串行总线分析树立了新标杆。无论是消费电子、通信设备还是工业自动化领域,它都是工程师攻克通信难题、提升设计质量的得力工具。
