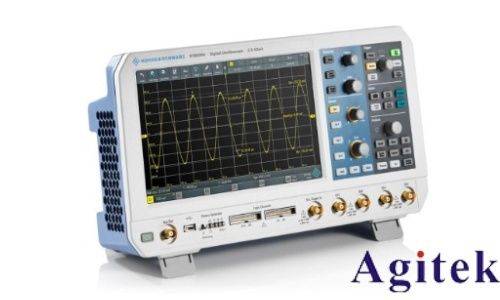

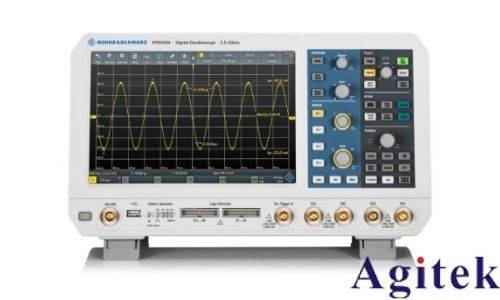

罗德与施瓦茨RTB2004示波器分段采集原理
创始人
2025-10-29 11:05:15
0次

示波器作为电子测量领域的核心工具,在信号分析和故障诊断中扮演着关键角色。罗德与施瓦茨RTB2004示波器凭借其先进的分段采集功能,能够高效处理复杂信号与长时间数据,为工程师和科研人员提供了强大的技术支持。本文将深入探讨其分段采集原理及技术特点。

一、分段采集的基本原理

分段采集是一种将连续信号划分为多个独立数据段进行存储与分析的技术。RTB2004示波器通过内部的高精度时钟与可编程触发系统,实现信号在时间轴上的逻辑分割。当触发条件满足时,示波器自动将信号分为预设长度的数据段,每段独立存储并标注时间戳。这种机制既保留了信号的全局时序,又允许用户聚焦于特定时间段内的细节变化。

二、关键技术解析

1. 动态触发与分段配置:用户可根据需求定义触发条件(如电平阈值、脉冲宽度等),并设置分段参数(段长、段数)。示波器在捕获信号时,实时监测触发事件并自动启动分段存储,避免因信号突变导致的数据遗漏。

2. 高精度存储与索引:RTB2004配备高达160 Msample的存储深度,支持分段存储模式。每个数据段独立存储于内存中,并生成元数据索引(如起始时间、段编号),便于后续快速检索与分析。

3. 滚动分析功能:结合历史存储模式,用户可无间断地记录串行协议或长周期信号。通过分段索引,示波器支持滚动浏览各段数据,实现信号的全局与局部联合分析。

三、应用场景与优势

1. 复杂信号分析:在通信协议调试中,分段采集可捕获不同阶段的信号(如握手、数据传输、休眠),便于逐段解码与错误定位。

2. 长时间监测:对于工业设备振动信号或生物电信号等缓慢变化的信号,分段存储既能降低存储压力,又能通过时间戳追溯信号演变过程。

3. 自动化测试:在批量测试场景中,示波器可自动分段存储每个被测信号,配合模板测试模式快速评估信号合规性,提升测试效率。

四、技术革新与价值

分段采集技术的核心在于“分而治之”的思维:通过逻辑分段将海量数据转化为可控单元,兼顾效率与精度。RTB2004示波器通过硬件与软件协同优化,实现了从信号捕获到分析的闭环流程,为复杂系统的调试与验证提供了可靠工具。

总之,罗德与施瓦茨RTB2004示波器的分段采集技术,以灵活的分段策略与高效的数据管理,拓展了示波器的应用边界。无论是研发实验室的精密测量,还是生产线的快速检测,该技术均为工程师解锁了更精准的信号洞察能力。
