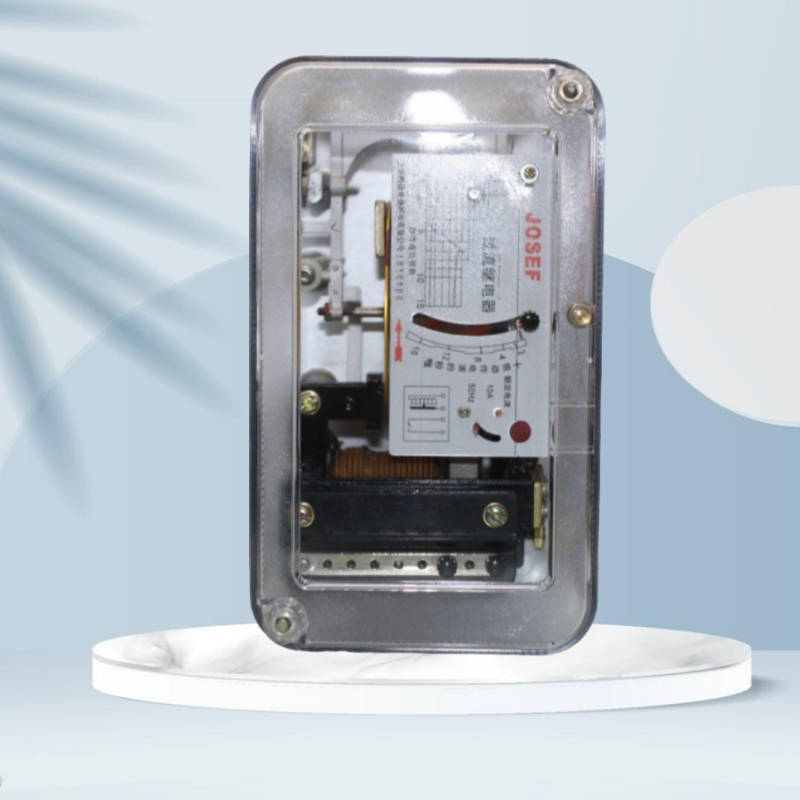

上海约瑟 电流继电器 GL-11/5A 整定电流3.5A,动作时限0.5S
创始人
2025-10-28 15:35:43
0次

一、功能与应用

GL-11/5A电流继电器主要应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当这些设备或系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,从而保障设备及输配电系统的安全。

二、工作原理

GL-11/5A电流继电器的工作原理是复合式的,由公用一个线圈的感应式和电磁式的两个元件组成:

感应元件:采用交流电流感应,通过铁芯遮蔽与未遮蔽部分产生的相位差磁通驱动铝盘转动,实现反时限延时特性。当电流为整定值时,动作时限与电流平方成反比;随着电流增加,导磁体饱和后时限趋于定值。

电磁元件:当电流超过瞬动整定值时,电磁力直接驱动触点瞬时闭合,确保快速切断故障。

三、技术参数

额定电流:5A

整定电流范围:2A、2.5A、3A、3.5A、4A、4.5A、5A

动作时间:在10倍整定电流时,动作时间为0.5秒

返回系数:≥0.85

功率消耗:≤15VA(整定电流下)

触点容量:动合触点在电压不大于250V时,能接通直流或交流5A

绝缘强度:2000V/50Hz,1分钟耐压

环境适应性:工作温度范围为-15℃至+55℃,湿度不超过90%RH
