我们都知道激光二极管在日常生活中应用的很普遍,那么你知道其散热该如何做吗?下面我跟大家简单讲讲。

激光二极管的散热问题,其实从封装那一层就开始了。一般芯片在工作的时候,电能有一部分会转化成光能,剩下的那一大半就成了热。

这个热要是出不去,就会让结温飙升。温度高一点,输出功率就掉,光谱也会漂,严重的甚至芯片内部的PN结会被击穿。

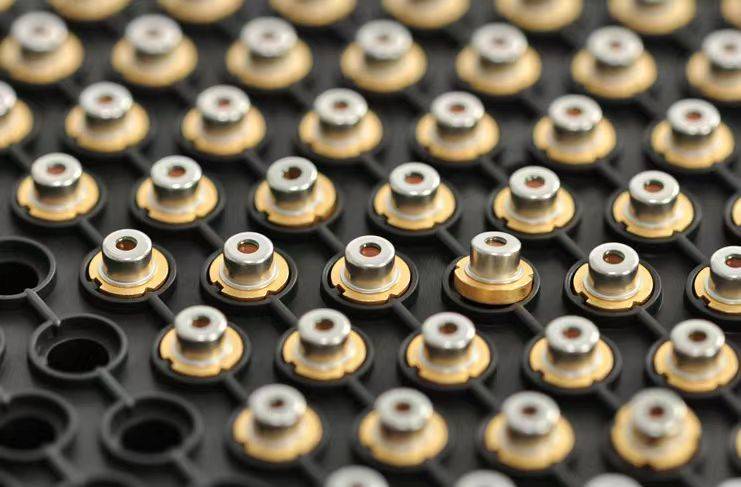

所以我们做激光产品的时候,首先要看它是什么封装,比如TO管、C-mount、或者光纤耦合模块。

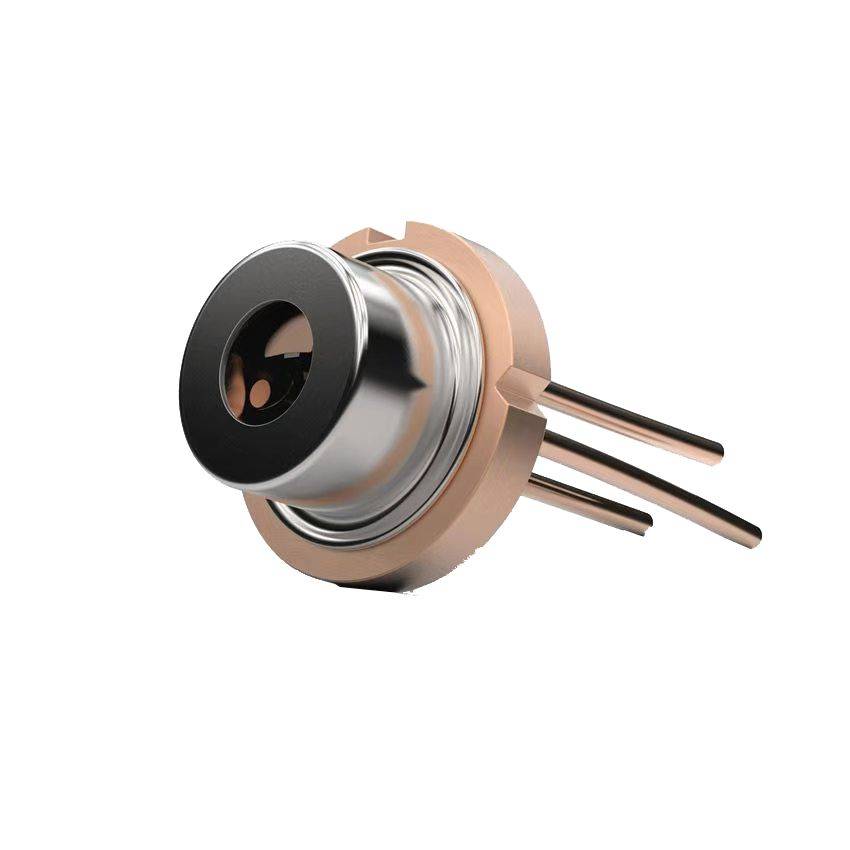

像TO封装那种,小功率的激光二极管通常靠金属壳体导热,再配个铝底座就能凑合。但如果你是做中高功率的,那就不能这么“凑合”了,散热板、热电制冷片(TEC)这些都得上。

现在有些厂家为了简化设计,会直接用集成散热基座的封装,比如带有金刚石衬底或陶瓷基的,这种导热性能好,但价格也不便宜。

对于一般的小功率激光二极管,用厚一点的铜板加上良好的导热硅脂,散热效果也能稳定。

有时候大家容易忽略的是热和光学系统的关系。温度变化会引起波长漂移,也会影响准直效果。

比如做红光定位模组的,有时候客户抱怨亮度忽明忽暗,其实是热量没散掉,波长漂了,光学透镜焦点偏了。解决这类问题,除了散热结构设计外,恒流驱动和温控反馈也挺关键。

所以说,激光二极管的散热,不是单靠一个散热片就能搞定的,它是整个系统设计的一部分。

从封装到安装方式,从材料选择到驱动电路,环环相扣。要真想让激光管稳定长寿命运行,就得从热源出发去看整个热传导路径。
