新能源汽车高压配电盒(PDU)铝电解电容浪涌电压吸收
创始人
2025-10-28 14:35:42
0次

在新能源汽车高压配电盒(PDU)中,铝电解电容通过低等效串联电阻(ESR)设计、高耐压特性及智能管理技术,有效吸收浪涌电压,保障系统安全稳定运行。以下是对其浪涌电压吸收功能的详细分析:

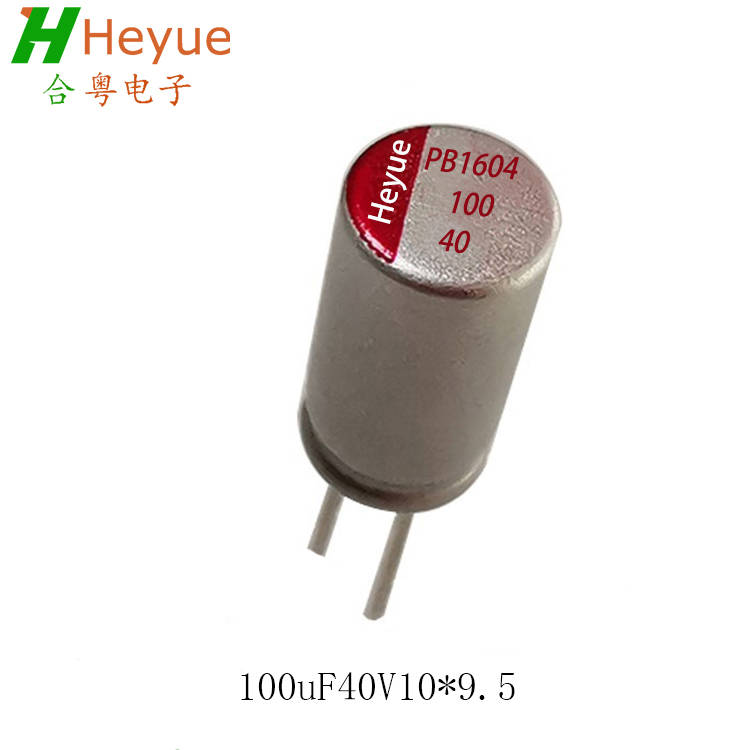

一、铝电解电容在PDU中的核心作用

  1. 滤波与稳压
  2. 铝电解电容凭借其高容量密度和低ESR特性,成为PDU中直流母线支撑电容的首选。在电机控制器、车载充电机(OBC)等高压部件中,它通过平滑电流波动、抑制电压尖峰,为系统提供稳定的直流电源。例如,在OBC的AC/DC转换过程中,铝电解电容用于输入滤波和输出稳压,其性能直接影响充电效率和系统稳定性。
  3. 浪涌电压吸收
  4. 浪涌电压通常由电源接通/断开或电路电压突变引起,可能导致元件损坏、线路过热甚至火灾。铝电解电容通过以下机制吸收浪涌电压:
  • 低ESR设计:将ESR降至8mΩ以下,提升纹波电流处理能力3-5倍,减少自发热70%,从而降低浪涌电压对系统的冲击。
  • 毫秒级充放电能力:快速吸收200A级脉冲电流,避免电压尖峰损坏IGBT模块。例如,在制动能量回收过程中,电容可瞬间吸收再生制动产生的脉冲电流,保护系统免受电压过冲影响。

二、技术实现:材料与结构创新

  1. 材料优化
  • 高纯度蚀刻铝箔:提升电容比容,降低ESR。
  • 有机酸复合物电解液:扩展工作温度范围至-55℃~150℃,提高电容在极端环境下的稳定性。
  • 多极耳卷绕结构:减少等效串联电感(ESL),提升高频响应能力。
  1. 结构创新
  • 堆叠式结构:通过多个400V电容芯包串联封装,满足800V高压平台需求。例如,小鹏G9采用的“双电容阵列”方案,将ESR控制在5mΩ以下,解决高电压下的热积累问题。
  • 集成传感器:新一代电容模组集成电压/温度传感器,与整车控制器实时通信,提前预存电荷以降低启动电流峰值。

三、性能提升:效率与寿命的双重优化

  1. 系统效率提升
  • 低ESR设计使系统效率提升0.2%,相当于每百公里节电0.4kWh。
  • 在制动能量回收过程中,电容将能量回收效率从75%提升至87%,每百公里多回收1.5度电,折算续航里程约10公里。
  1. 寿命延长
  • 改良电解液配方使电容在105℃下的寿命从2000小时提升至5000小时,降低BMS故障率40%。
  • 车规电容与车辆同寿命周期(15年),免去后期更换麻烦。

四、应用场景:PDU中的关键保护

  1. 电机控制器
  2. 特斯拉Model 3的电机控制器采用12颗并联的轴向引线电容,纹波电流处理能力达18A@100kHz,有效抑制电机启动时的浪涌电流。
  3. 车载充电机(OBC)
  4. 迪龙新能源的车载充电机系列产品通过优化电容设计,对浪涌电流做了很好的抑制,并具备过流保护、短路保护、过压保护、欠压保护和过温保护等完善功能。
  5. 电池管理系统(BMS)
  6. 在96串锂电池组中,车规铝电解电容凭借极低ESR(典型值<0.1Ω)和稳定容值,有效抑制PWM噪声对电压采样精度的影响,将采样误差从±10mV降至±2mV,避免因采样误差导致的过充/过放。
