泰克示波器MSO54B噪声水平测试
创始人
2025-10-27 11:04:38
0次

在现代电子系统设计中,噪声水平是衡量设备性能的关键指标。泰克MSO54B混合信号示波器凭借其卓越的频域分析能力和高精度测量功能,成为工程师进行噪声测试的利器。本文将深入探讨如何利用MSO54B进行噪声水平测试,解析其技术原理与实操步骤。

一、核心参数奠定测试基础

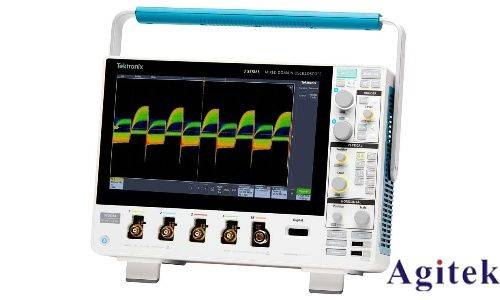

MSO54B具备4个FlexChannel输入通道,模拟带宽高达2GHz,实时采样率达6.25GS/s,标配62.5M点记录长度。其12位ADC分辨率在高分辨率模式下可扩展至16位,确保微弱信号的捕捉精度。这一硬件基础为噪声的精细化分析提供了保障,尤其在高频段噪声测量中,宽频带与高采样率避免了信号失真或遗漏。

二、测试流程:从信号捕获到噪声解析

1. 频域分析锁定噪声频率

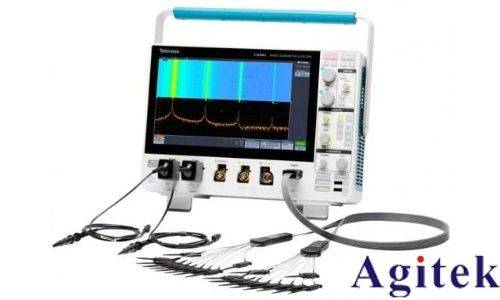

激活示波器的FFT功能,设置频谱范围覆盖待测信号的频段。MSO54B的频谱视图可独立控制频域与时域显示,通过FastFrame分段内存采集模式,每秒捕获超500,000个波形,快速锁定异常频率成分。例如,在电源纹波测试中,FFT能直观展示mV级噪声的频谱分布。

2. 触发机制精准捕捉瞬态噪声

利用边沿触发、脉冲宽度触发等模式,配合触发电平与延迟调节,确保示波器仅在目标噪声出现时触发采集。对于随机噪声,可视触发功能通过波形特征识别实现精准捕获,减少无效数据干扰。

3. 多维测量量化噪声特性

通过自动测量功能获取峰值、均方根值(RMS)等参数,结合波形直方图与TIE抖动分析,量化噪声的幅度与动态变化。高分辨率模式下,系统可检测低至μV级的噪声波动,满足精密仪器的测试需求。

三、应用场景与优势

在射频电路调试中,MSO54B的频谱视图与相位噪声分析功能可识别由寄生振荡或干扰引起的噪声;在电源管理领域,其低噪声底限(典型值≤1mV/div)确保测量结果不受示波器自身噪声影响。此外,12.1英寸高清触摸屏与多通道同步显示功能,使复杂噪声的对比分析更为直观。

四、数据可靠性与校准

仪器内置的24位DVM与8位频率计数器提供基准校准,用户可通过定期校准消除系统误差。示波器输入阻抗的精密控制(50Ω±1%或1MΩ±1%)进一步降低信号反射,确保测试数据的可重复性。

结语

泰克MSO54B示波器通过硬件性能与智能分析功能的深度融合,为噪声水平测试提供了从捕获到解析的全流程解决方案。在追求信号纯净度的当下,其高精度、宽频域覆盖与自动化测量能力,助力工程师深入挖掘系统性能瓶颈,推动电子设备的可靠性迈向新高度。
