是德示波器DSOX2004A频谱分析功能设置指南
创始人
2025-10-23 10:46:21
0次

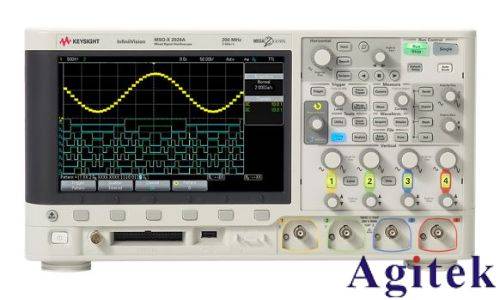

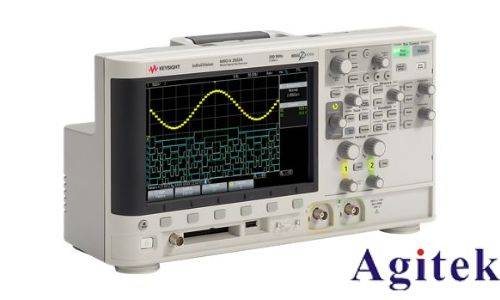

在现代电子测试领域,频谱分析是解析信号频率成分的核心技术。是德DSOX2004A示波器凭借其强大的频谱分析功能,为工程师提供了从时域到频域的深度洞察。本文将系统讲解该示波器的频谱分析设置流程,帮助您高效完成信号频谱特性测试。

一、频谱分析前的准备工作

1.信号连接校准

使用标配的10:1无源探头连接待测信号,确保输入信号幅度不超过示波器最大量程(±200V)。通过"探头补偿"功能校准探头,避免频率响应失真。在频谱分析前,建议先通过时域模式观察信号稳定性,确保触发设置正确。

2.垂直分辨率优化

将垂直档位调整至合适范围(如1mV/div~10V/div),使信号在屏幕垂直方向占据至少4格。过小的垂直档位会导致频谱泄漏,过大则降低分辨率。启用"带宽限制"功能(20MHz或全带宽),根据信号频率成分选择最优模式。

二、频谱显示参数配置

3.切换频谱模式

按下前面板【Acquire】键,通过旋钮选择【Spectrum】模式。此时示波器将自动将时域波形转换为频域显示,横轴变为频率(Hz),纵轴为幅度(dBm或Vrms)。

4.频率范围设置

使用【Horizontal】旋钮调整频率跨度(Span),推荐从信号中心频率向两侧扩展3倍频程。例如,分析1MHz信号时设置Span为3MHz。通过【Position】旋钮移动频率窗口,聚焦目标频段。

5.分辨率带宽(RBW)调节

RBW决定频谱分辨率,可通过【Bandwidth】菜单设置。窄RBW(如10kHz)适用于区分紧密频率成分,宽RBW(1MHz)则提升测量速度但降低精度。对于调制信号分析,建议选择信号带宽的1/10作为RBW。

三、高级频谱分析功能应用

6.频谱触发与标记

启用【Spectrum Trigger】功能,设置触发类型为"峰值"或"模板",仅捕获符合特定频率特征的信号。使用【Marker】功能添加频率标记,自动显示中心频率、带宽、峰值功率等参数。

7.数学运算与FFT分析

通过【Math】菜单选择【FFT】功能,对时域波形进行快速傅里叶变换。可叠加显示多个FFT结果,对比不同触发条件下的频谱差异。结合【Add/Sub】运算,分析信号谐波失真。

8.噪声与失真测量

利用【Noise Marker】功能测量指定频段的噪声功率,配合【THD】参数计算总谐波失真。启用【Phase Noise】模式,评估信号相位抖动对频谱纯度的影响。

四、常见问题与优化建议

频谱显示模糊:检查探头接地是否良好,调整RBW至合适值(过宽会导致频谱混叠)。

高频成分丢失:确认输入信号衰减比例正确,启用示波器的全带宽模式。

触发不稳定:使用频谱触发功能,设置触发电平为峰值功率的80%,边沿选择"Positive"。

长期监测需求:开启【Deep Memory】模式(最大200kpts),记录长时间频谱变化趋势。

掌握DSOX2004A的频谱分析设置技巧,工程师可精准解析射频通信、电源纹波、音频失真等复杂信号的频率特性。通过合理配置RBW、触发条件及数学运算功能,结合时域与频域多维分析,将大幅提升故障定位与性能优化的效率。
